Weranda dr-S (DR-S)

4 649 zł

Projekt domu Weranda dr-S (DR-S)

Autor projektu:DOMY w Stylu.pl - MTM STYL
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
5 049 zł4 649 zł
Oszczędź: 400,00zł
Najniższa cena z 30 dni: 4 549,00 zł

Promocja ważna do

17-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa111.38 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

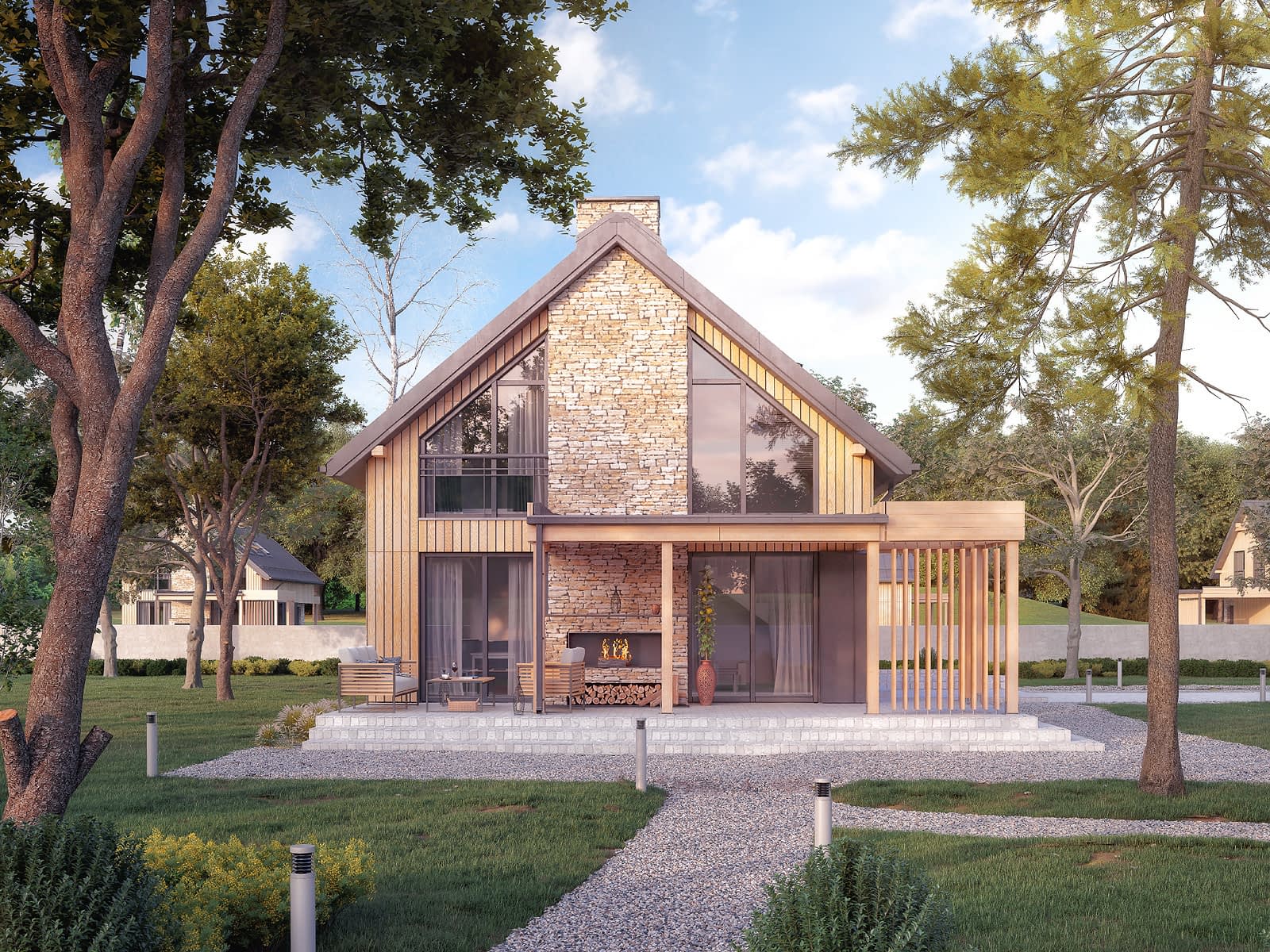

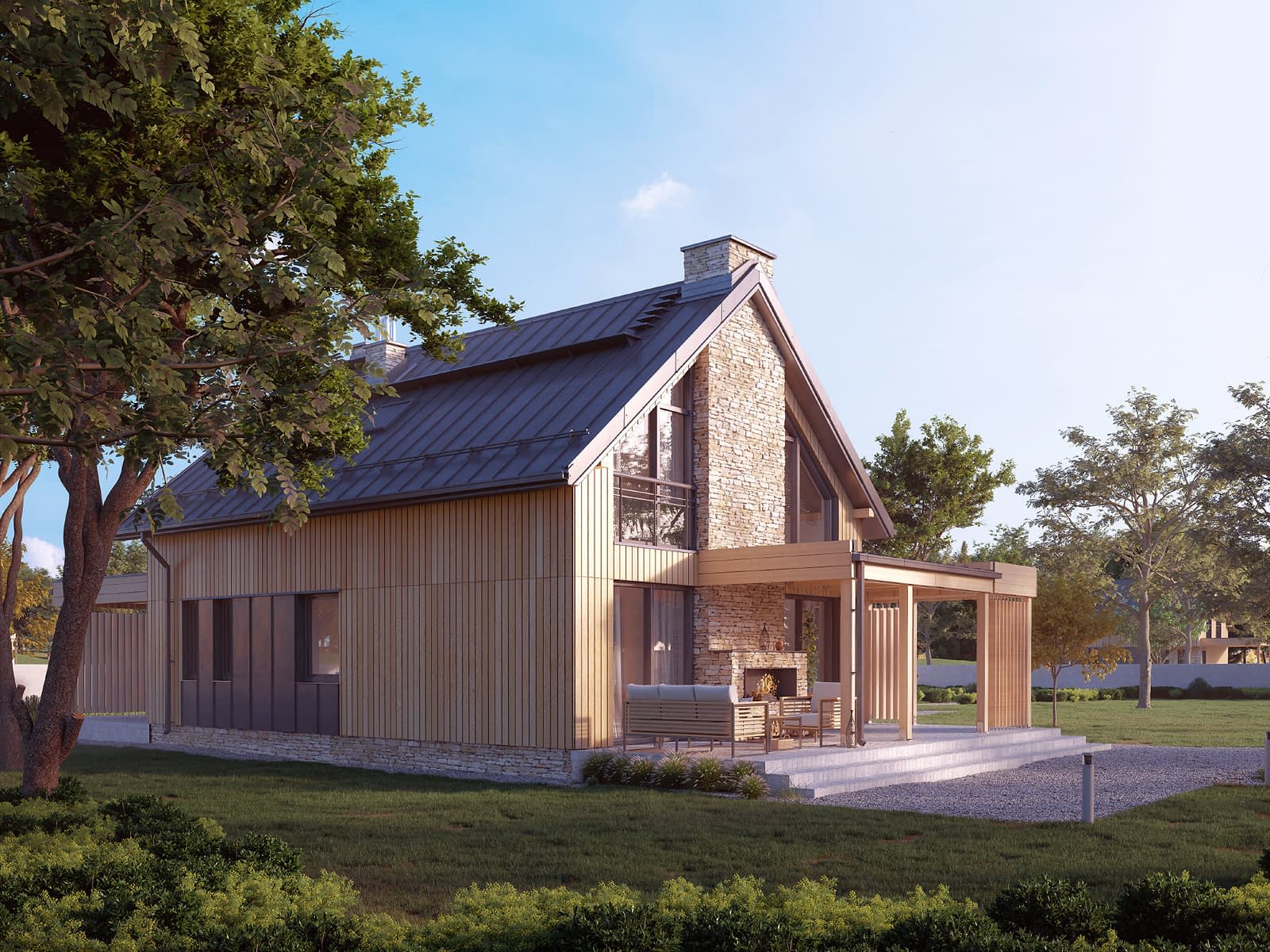

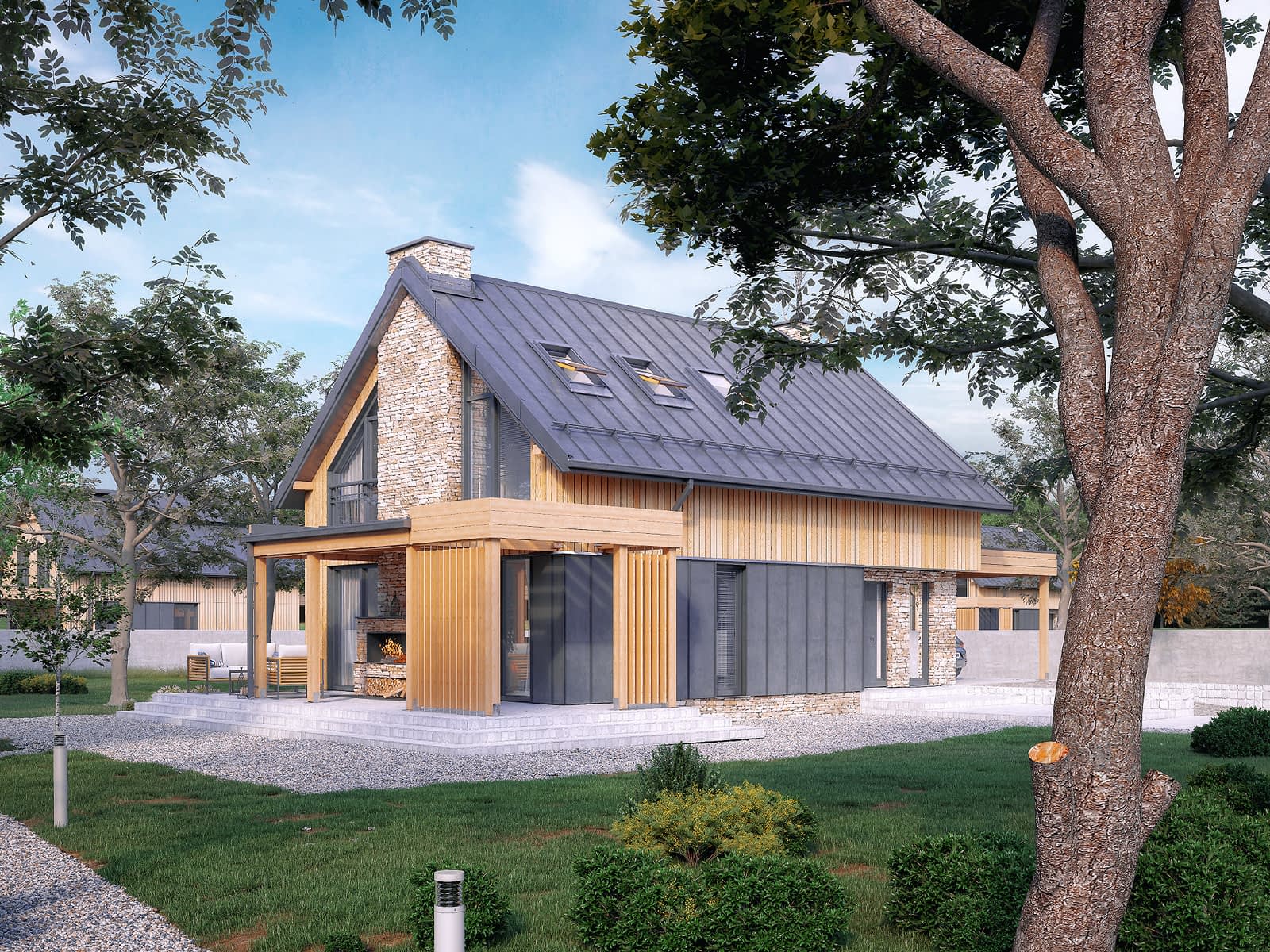

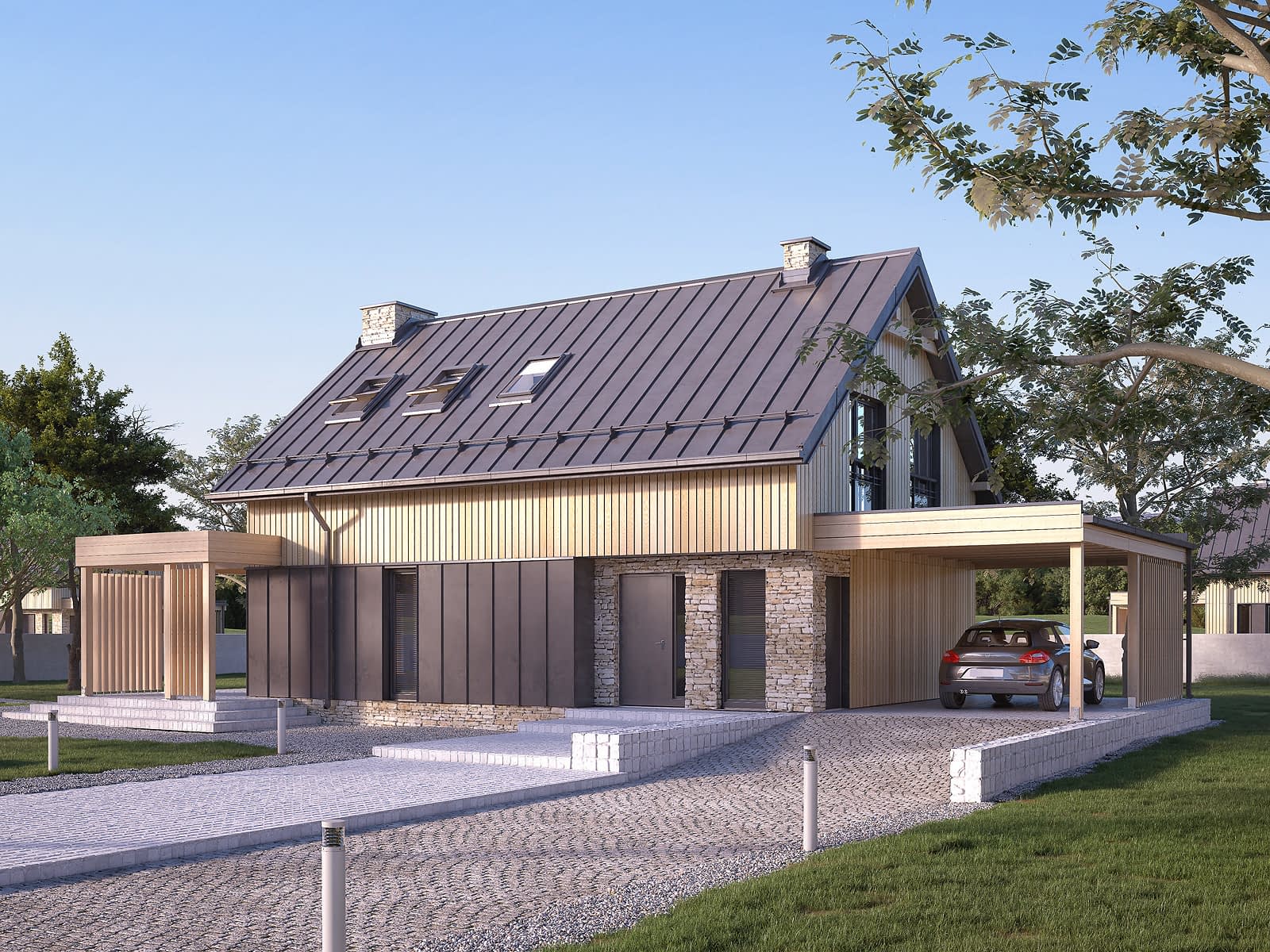

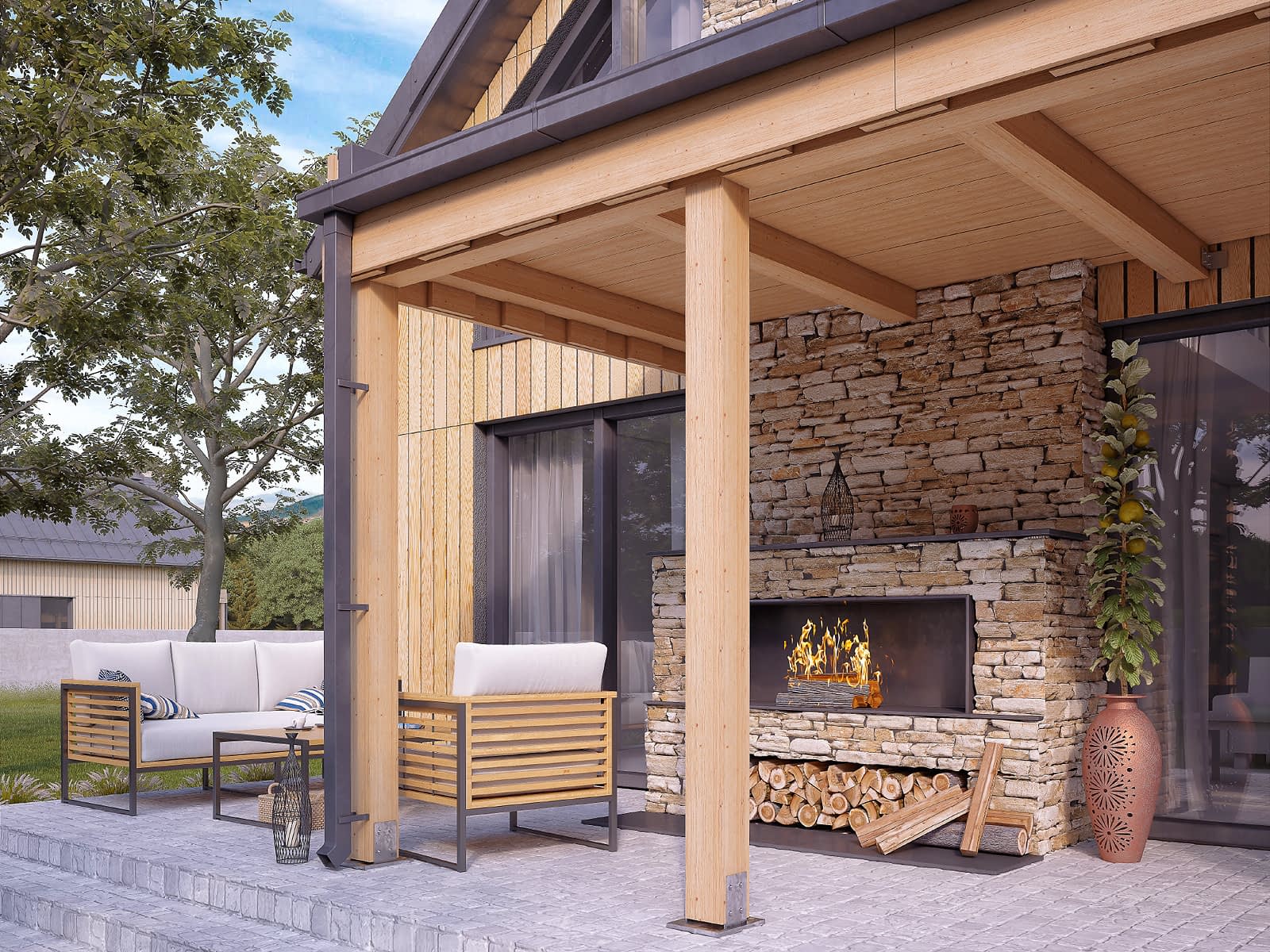

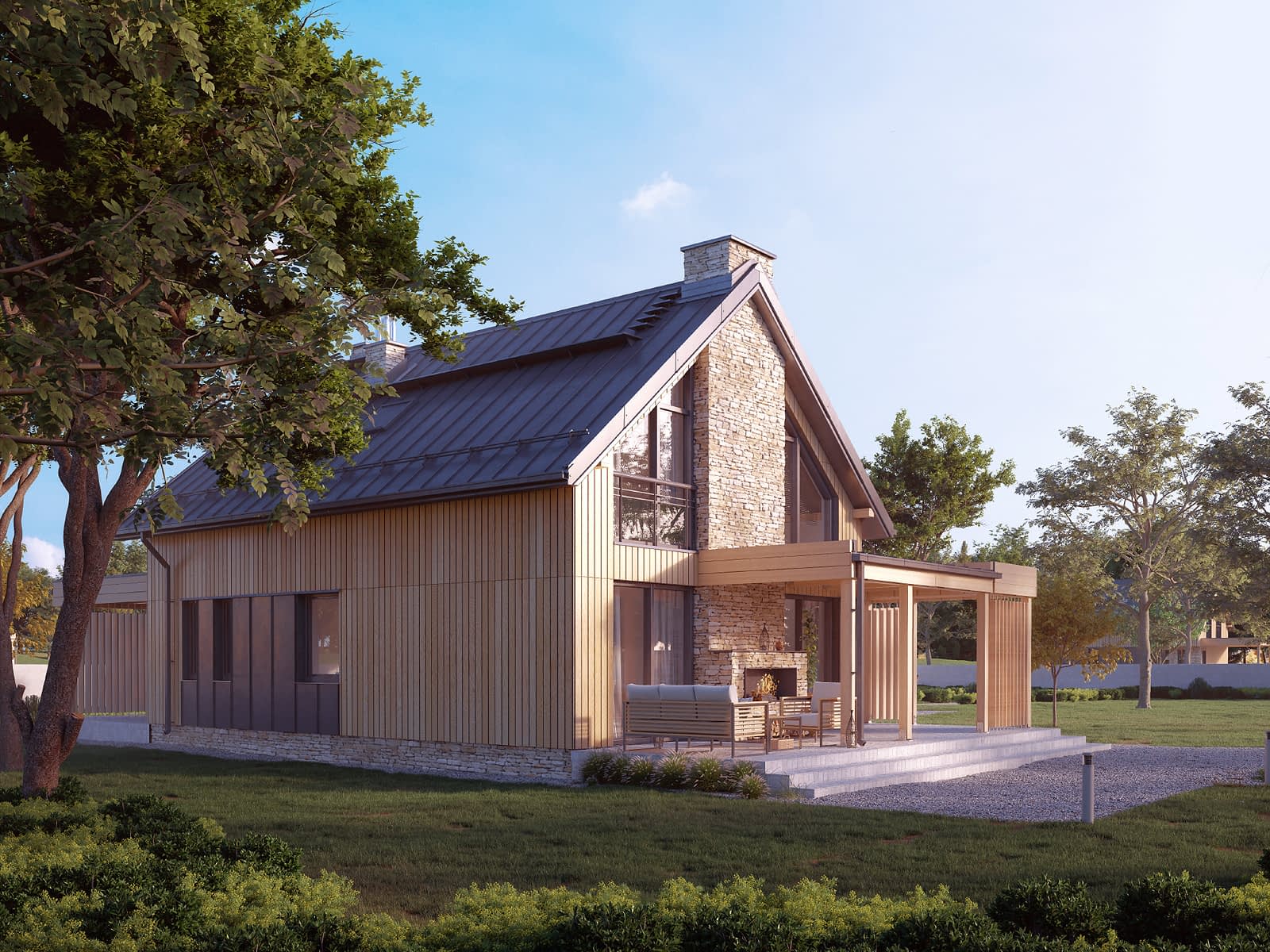

Weranda dr-s to projekt domu z poddaszem użytkowym, zaprojektowany w konstrukcji szkieletowej. W projekcie istnieje wyraźny podział na część dzienną i nocną. Na parterze znajduje się otwarta kuchnia, jadalnia z dużymi przeszkleniami oraz salon z kominkiem. Układ funkcjonalny parteru dopełnia łazienka, pralnia i kotłownia. Na poddaszu znajdują się trzy wygodne sypialnie oraz rodzinna łazienka. Istotnym elementem projektu domu jest antresola nad salonem, która podkreśla charakter wnętrza. Atutem projektu jest taras przykryty drewnianą pergolą, na którym zaprojektowano zewnętrzny kominek.

Konstrukcja

Ściany: drewniane, szkieletowe, Stropy: w konstrukcji drewnianej, Dach: blacha na rąbek stojący Ruukki Classic, kąt nachylenia 40°

Rzuty

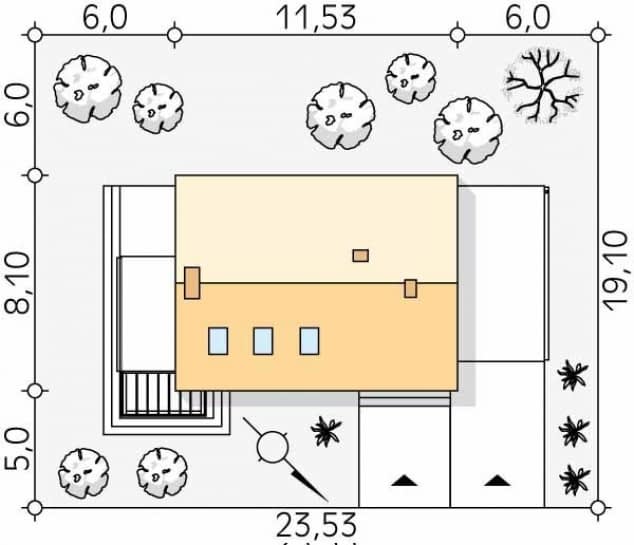

Usytuowanie na działce

Rzut projektu Weranda dr-S (DR-S) - Usytuowanie na działce

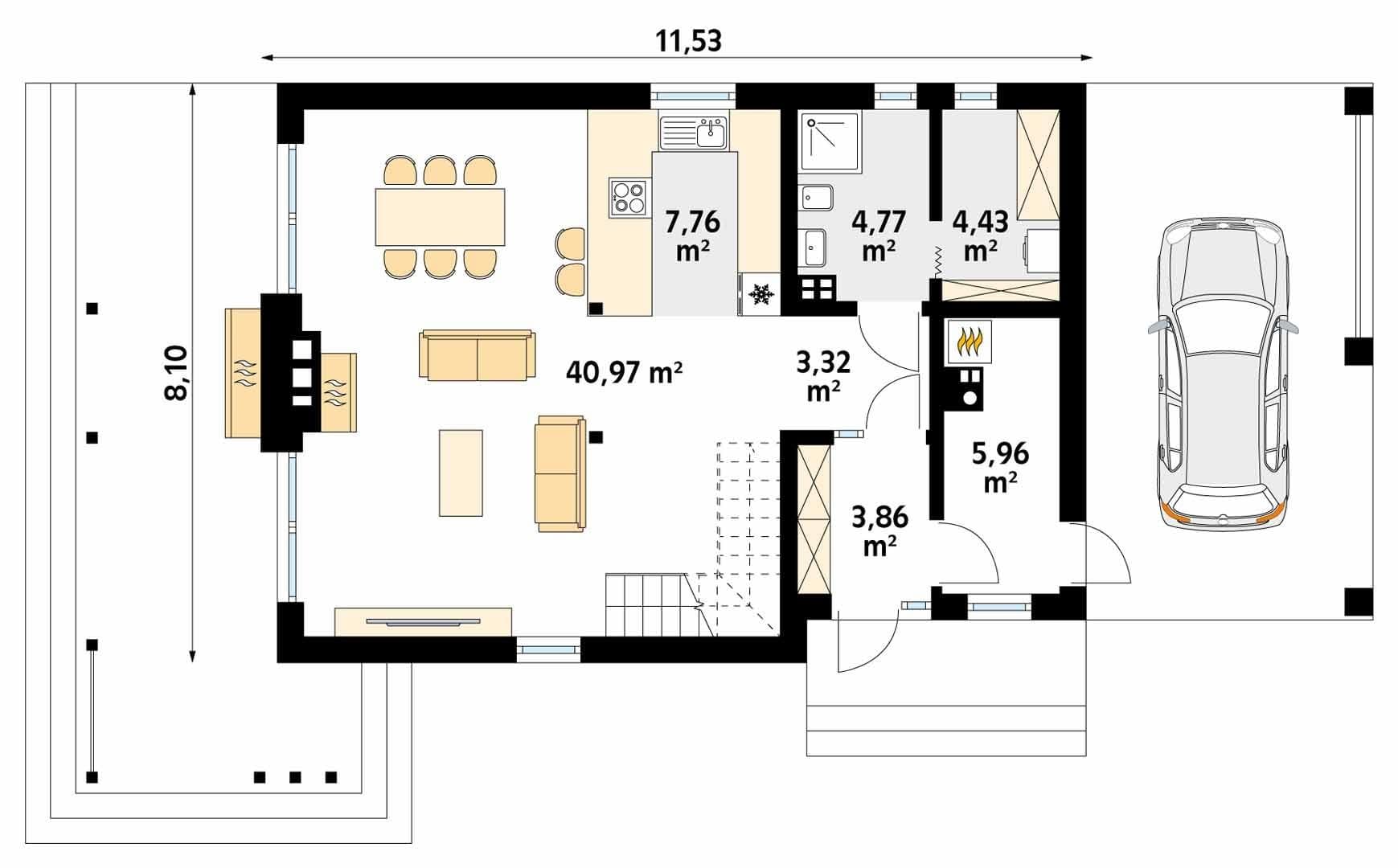

parter

  • wiatrołap3.86
  • korytarz/komunikacja3.32
  • salon/jadalnia40.97
  • kuchnia7.76
  • łazienka4.77
  • pralnia4.43
  • kotłownia5.96
Rzut projektu Weranda dr-S (DR-S) - parter

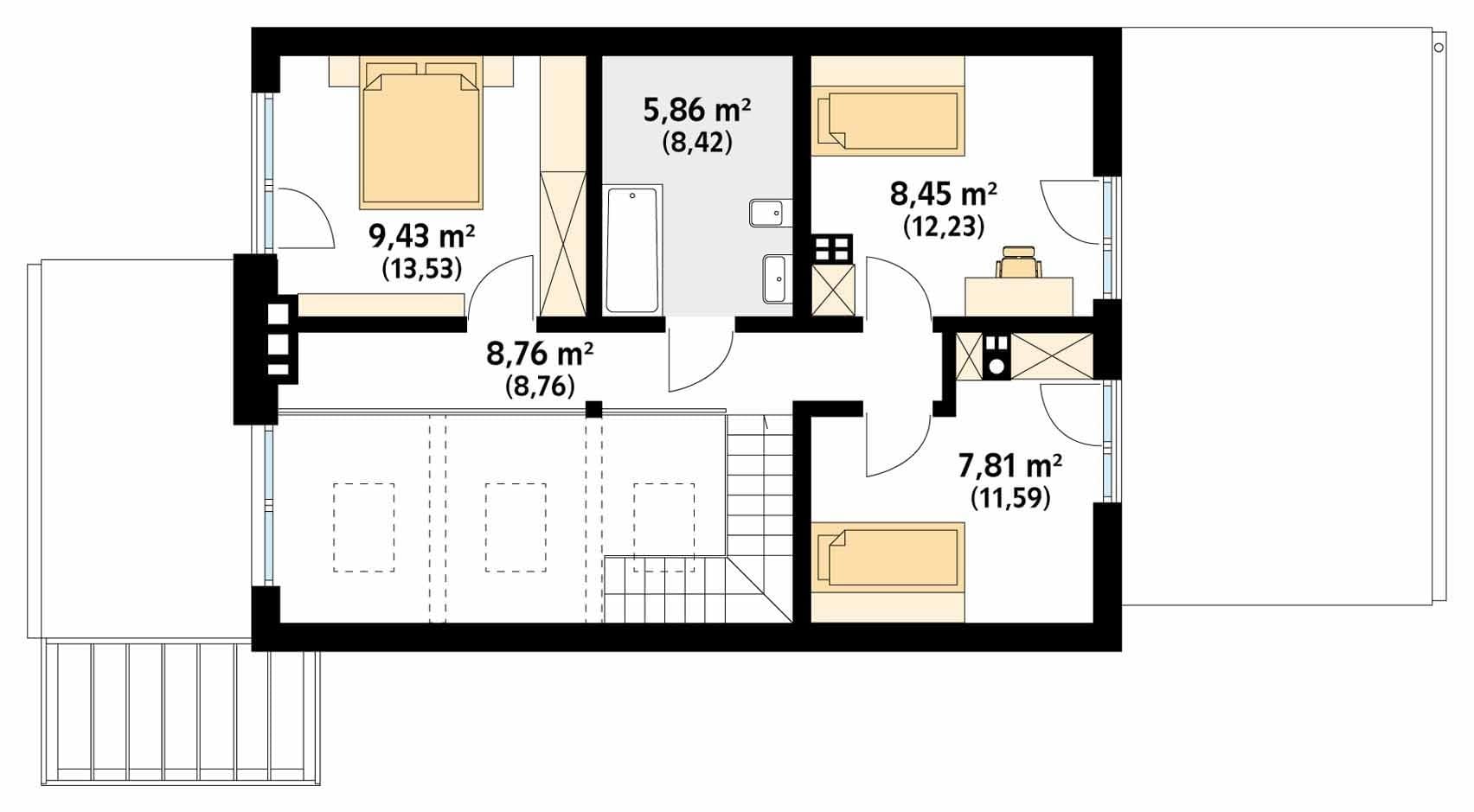

poddasze

  • korytarz/komunikacja8.76
  • sypialnia9.43
  • łazienka5.86
  • sypialnia8.45
  • sypialnia7.81
Rzut projektu Weranda dr-S (DR-S) - poddasze

Dane techniczne

  • Powierzchnia użytkowa111.38 m²
  • Powierzchnia zabudowy92.47 m²
  • Liczba pokoi4
  • Powierzchnia dachu139.92 m²
  • Kubatura464 m³
  • Długość domu8.1 m
  • Szerokość domu11.53 m
  • Wysokość domu8.12 m
  • PoddaszeUżytkowe
  • Minimalne wymiary działki19.1 x 23.53m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • EUco27.48 kwH/m²/rok

Zawartość projektu

PROJEKT SKŁADA SIĘ Z:

  • Projekt architektoniczno-budowlany wraz z projektem zagospodarowania działki lub terenu - 3 egzemplarze,
  • Projekt techniczny - 2 egzemplarze.

Projekt architektoniczno-budowlany

Projekt zawiera rysunki architektoniczne w skali 1:50 lub 1:100:

  • rzuty poziome poszczególnych kondygnacji (parter, poddasze lub piętro),
  • rzut dachu,
  • przekroje,
  • opisy przegród,
  • elewacje budynku,
  • wykaz stolarki okiennej i drzwiowej,
  • detale rozwiązań architektonicznych.

Projekt zawiera również opis techniczny, który wskazuje:

  • zamierzony sposób użytkowania obiektu budowlanego,
  • charakterystyczne parametry techniczne obiektu budowlanego (zestawienie powierzchni, kubatury, wysokość, wymiary, liczba kondygnacji),
  • informację o sposobie posadowienia obiektu budowlanego,
  • projektowane rozwiązania materiałowe i techniczne, mające wpływ na otoczenie, w tym środowisko,
  • informację o wyposażeniu technicznym budynku, w tym projektowanym źródle ciepła do ogrzewania i przygotowania ciepłej wody użytkowej,
  • inne wymagane opinie, uzgodnienia i pozwolenia.

Projekt Techniczny

Projekt techniczny zawiera:

  • Opis techniczny i konstrukcyjny,
  • Część architektoniczną (rzuty, przekroje, elewacje, wykaz stolarki w skali 1:50 lub 1:100),
  • Część konstrukcyjną (rysunki w skali 1:25 lub 1:50) na którą składa się:
    • rzuty fundamentów,
    • rzuty konstrukcyjne poszczególnych kondygnacji,
    • wykaz drewna na więźbę dachową i jej rzut,
    • wykaz stali zbrojeniowej,
    • szczegółowe rysunki detali konstrukcyjnych wraz z rozrysowanym zbrojeniem w skali 1:10 lub 1:20.
  • Instalacje sanitarne, które zwierają:
    • opis techniczny,
    • niezbędne obliczenia,
    • schematy instalacyjne przebiegu instalacji wodno-kanalizacyjnej,
    • schemat instalacji CO wraz z doborem grzejników,
    • schemat i rozwinięcie instalacji gazowej,
    • schemat kotłowni wraz z doborem kotła,
    • schemat podłączenia wodomierza i gazomierza.
  • Instalacje elektryczne zawierające:
    • opis techniczny i obliczenia instalacji elektrycznej i odgromowej,
    • schemat rozmieszczenia elementów instalacji elektrycznej,
    • schemat szafki bezpiecznikowej,
    • schemat tablicy bezpiecznikowej,
    • schemat instalacji telefonicznej.

Celem uniemożliwienia dekompletacji projektu, otrzymany projekt jest zabezpieczony plombą oraz hologramem, które świadczą o jego oryginalności. Zerwanie plomby lub naruszenie hologramów oznacza wykorzystanie projektu, co będzie jednoznaczne z brakiem możliwości jego zwrotu. Aby ułatwić zapoznanie się projektem, do kompletu dokumentacji dołączamy egzemplarz okazowy w formacie A4. Egzemplarz okazowy projektu umożliwi sprawdzenie projektu pod kątem warunków zabudowy oraz dopasowania projektu do działki i jest wystarczający do ewentualnej oceny przydatności projektu dla zamierzonej inwestycji.



Autor projektu wyraża zgodę na zmiany, które dopuszczają następujący zakres adaptacji:

  • dostosowanie fundamentów do warunków geotechnicznych w miejscu posadowienia budynku
  • realizacja budynku w lustrzanym odbiciu
  • zmiana technologii wykonania domu: materiałów ściennych, izolacyjnych, wykończeniowych przy spełnieniu wymaganych normą własności ścian
  • zmiany wymiarów rzutu poziomego budynku w granicach 5%
  • zmiana rodzajów stropów przy zachowaniu układu konstrukcyjnego oraz wymaganej wytrzymałości
  • zmiana pokrycia dachowego na ciężkie po dostosowaniu konstrukcji budynku do zwiększonego ciężaru pokrycia dachowego, zmiana kąta nachylenia dachu w granicach 5%
  • podpiwniczenie budynku lub rezygnacja z podpiwniczenia
  • zmiana lokalizacji ścian działowych i wewnętrznych otworów drzwiowych ( przy zachowaniu nośności elementów konstrukcyjnych budynku)
  • zmiana wykonania wewnętrznych instalacji sanitarnych i elektrycznych zgodnie z uzyskanymi warunkami zapewnienia dostaw mediów do budynku mieszkalnego
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych.

Powyższe zamiany muszą być dokonane z zachowaniem obowiązujących norm i przepisów prawa budowlanego przez osoby posiadające odpowiednie uprawnienia. Wszelkie pozostałe zmiany w projektach wymagają odrębnej zgody autorów.

Dodatkowo do zakupionego projektu dołączone są

  • Uprawnienia projektantów,
  • Standardową zgodę na zmiany,
  • Projektowaną charakterystykę energetyczną,
  • Rzut w skali 1:500 do projektu zagospodarowania działki,
  • Informację BIOZ (Bezpieczeństwo i Ochrona Zdrowia w czasie budowy).

*Cena dodatków wymieniona poniżej zależna jest od projektu:

  • dodatkowy egzemplarz projektu,
  • elektroniczna wersja projektu,
  • schemat rekuperacji,
  • kosztorys.
