- Typ projektuWolnostojący
- Powierzchnia użytkowa150.5 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

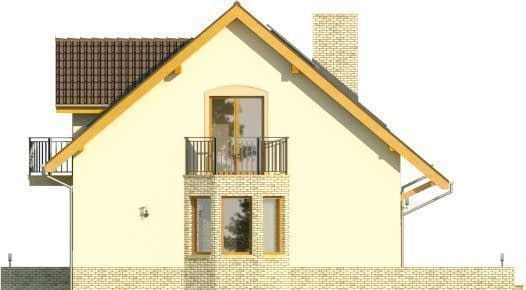

Wicher 2 to projekt adresowany do osób poszukujących ekonomicznego, dość dużego (~150m2) domu pod dachem dwuspadowym, bez garażu. Dom posiada jasne elewacje w klasycznym stylu, kontrastujące z dość ciemnym odcieniem brązu pokrycia dachu. Atutem są ponadto widoczne z zewnątrz elementy drewnianej więźby dachowej, jak i ozdobne balustrady. Przedłużona połać od strony ogrodu osłania częściowo taras. Dostępne są warianty standard oraz odbicie lustrzane.Parter jest bardzo funkcjonalny, znalazły się tu pomieszczenia takie jak salon z jadalnią, kuchnia ze spiżarnią z częścią barową, dodatkowy pokój oraz łazienka. Pomieszczenie gospodarcze zaprojektowano z tyłu budynku z wyjściem na ogród. Sypialnie na piętrze są przestronne i z wszystkich trzech wyjść można na balkon / taras. Jeden z pokoi posiada ponadto osobną garderobę. Przewidziano także dużą łazienkę z wanną i kabiną prysznicową.Rzuty
Parter
- 1. wiatrołap4.5
- 2. hall13.4
- 3. kuchnia10.6
- 4. pokój dzienny z jadalnią34
- 5. pokój11.6
- 6. łazienka3.5
- 7. spiżarka1.6
- 8. pom. gospodarcze7.5
Piętro
- 9. hall7.2
- 10. pokój16.7
- 11. pokój13
- 12. pokój13
- 13. łazienka9.1
- 14. garderoba4.8
Rzut na działce
Dane techniczne
- Powierzchnia użytkowa150.5 m²
- Powierzchnia zabudowy111.4 m²
- Kubatura630 m³
- Wysokość domu8.41 m
- Minimalne wymiary działki20.3 x 17.6m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Instalacja grzewcza
- Instalacja opcjonalna
Koszty budowy
- Stan surowy155616 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisZielony pakiet z pompą ciepła
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys stanu deweloperskiego
950 zł
