Projekt domu Willa Atrium

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

10 490 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa257 m²
KondygnacjeParterowy
GarażTrzystanowiskowy lub więcej
DachPłaski
Kąt nach. dachu2°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

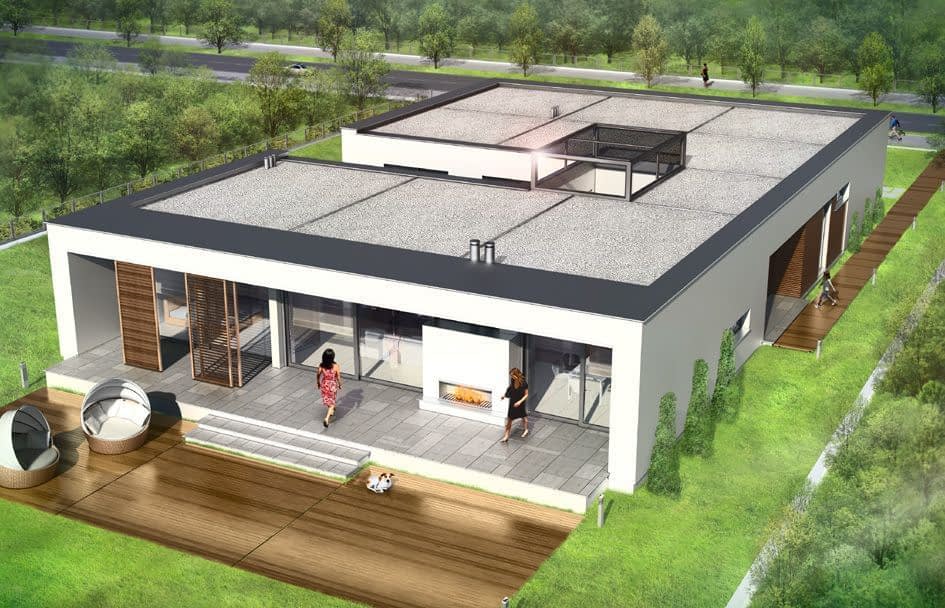

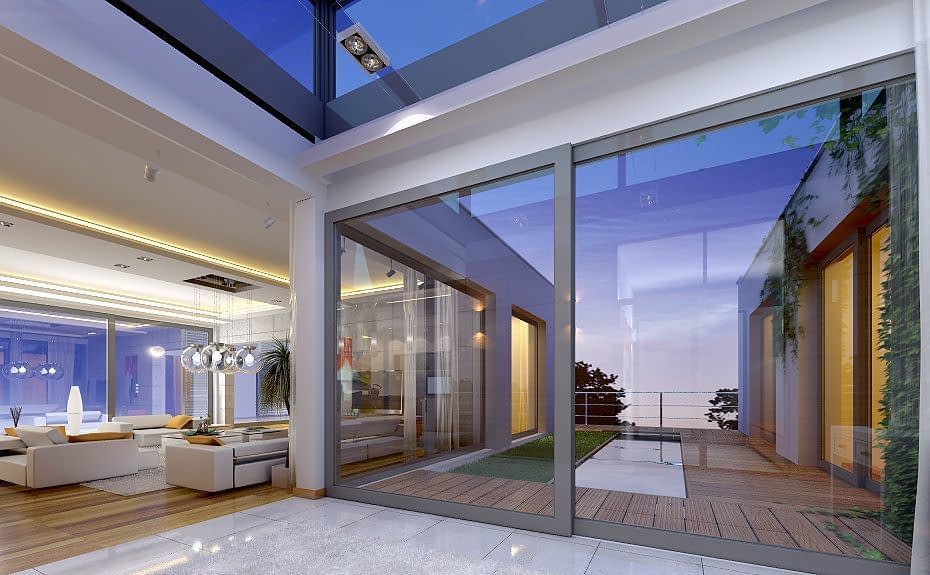

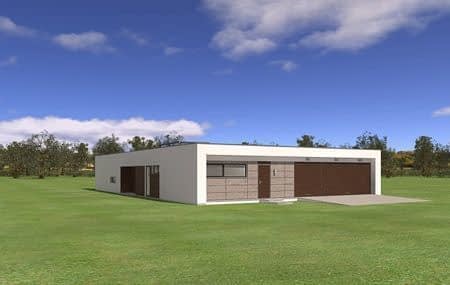

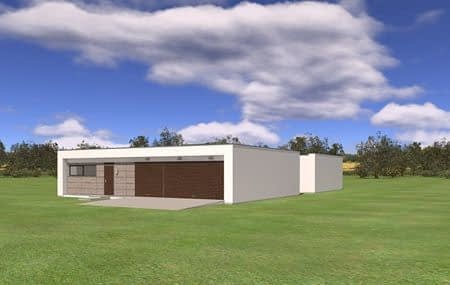

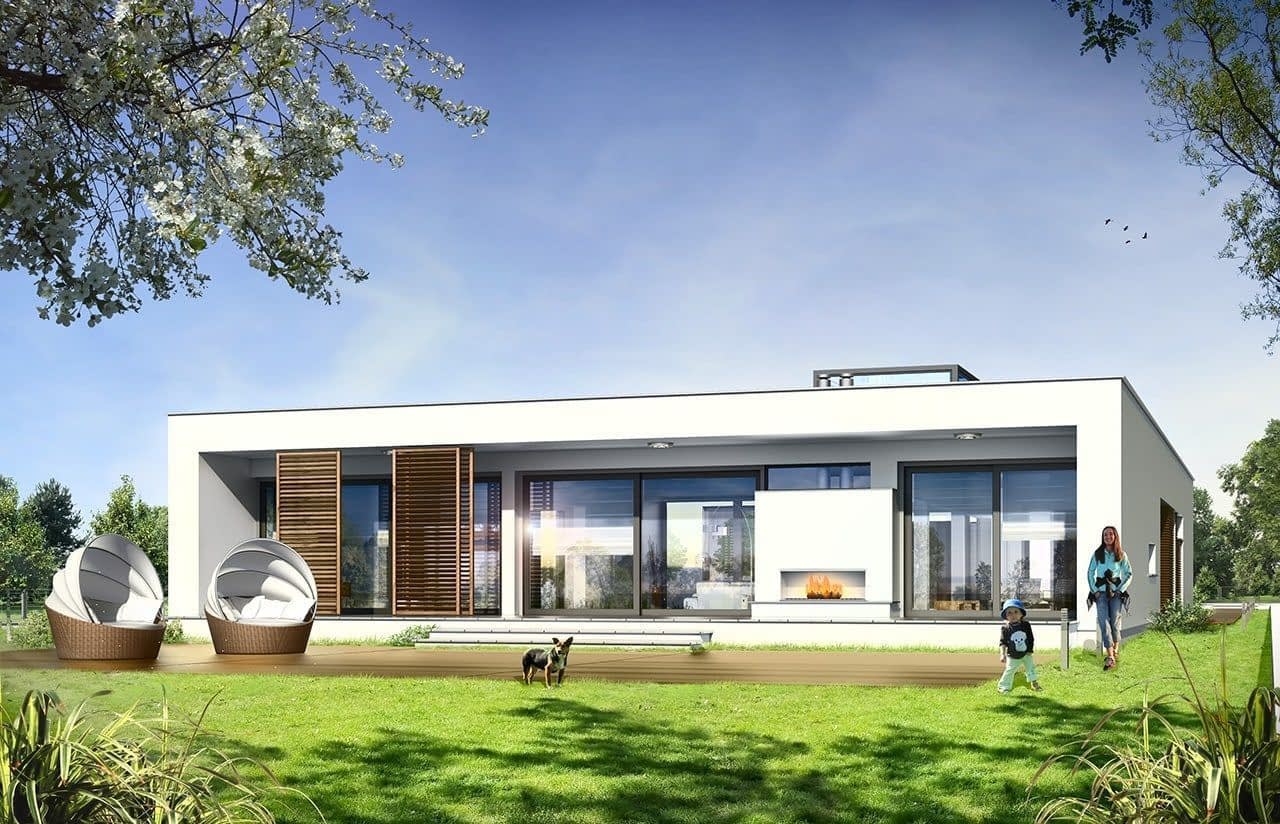

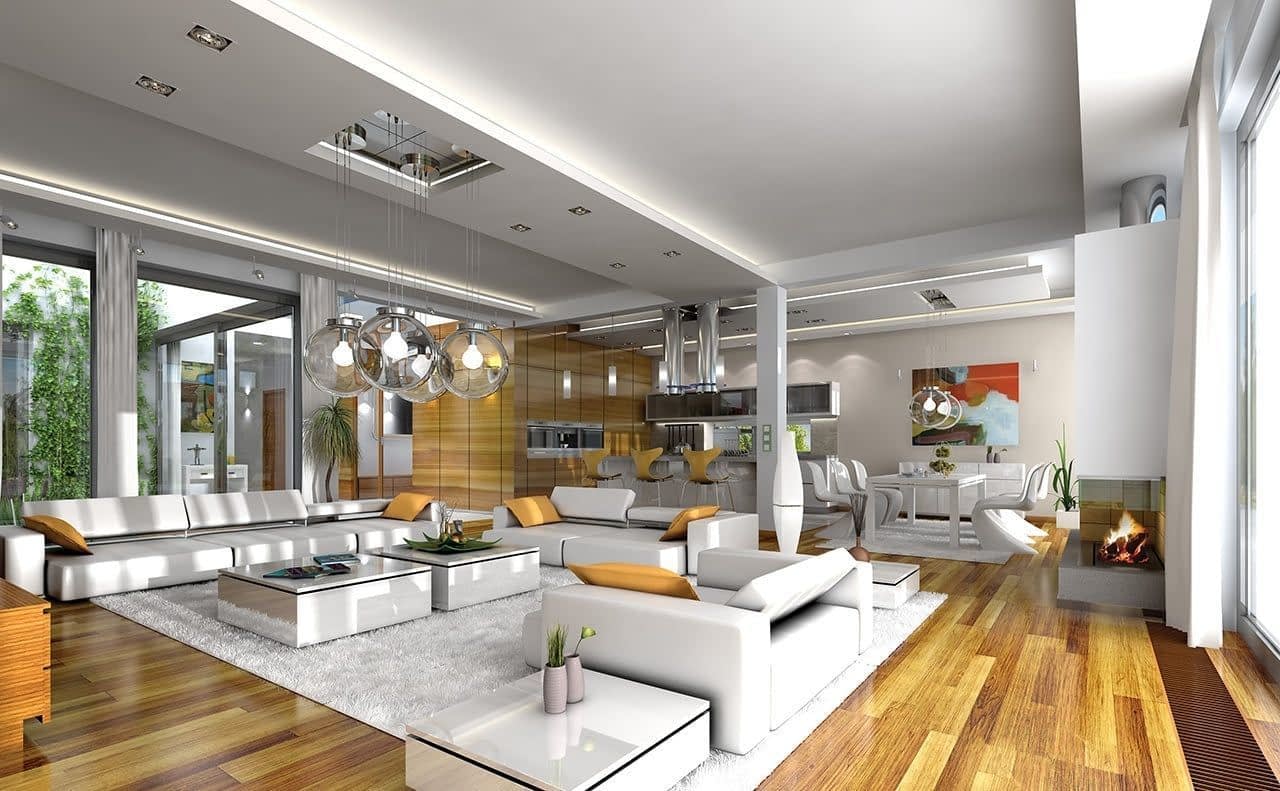

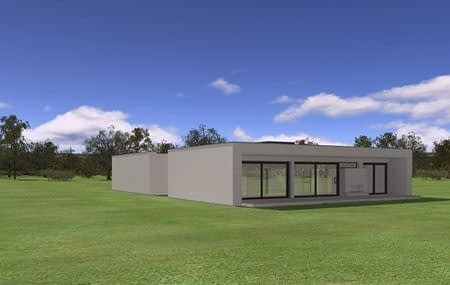

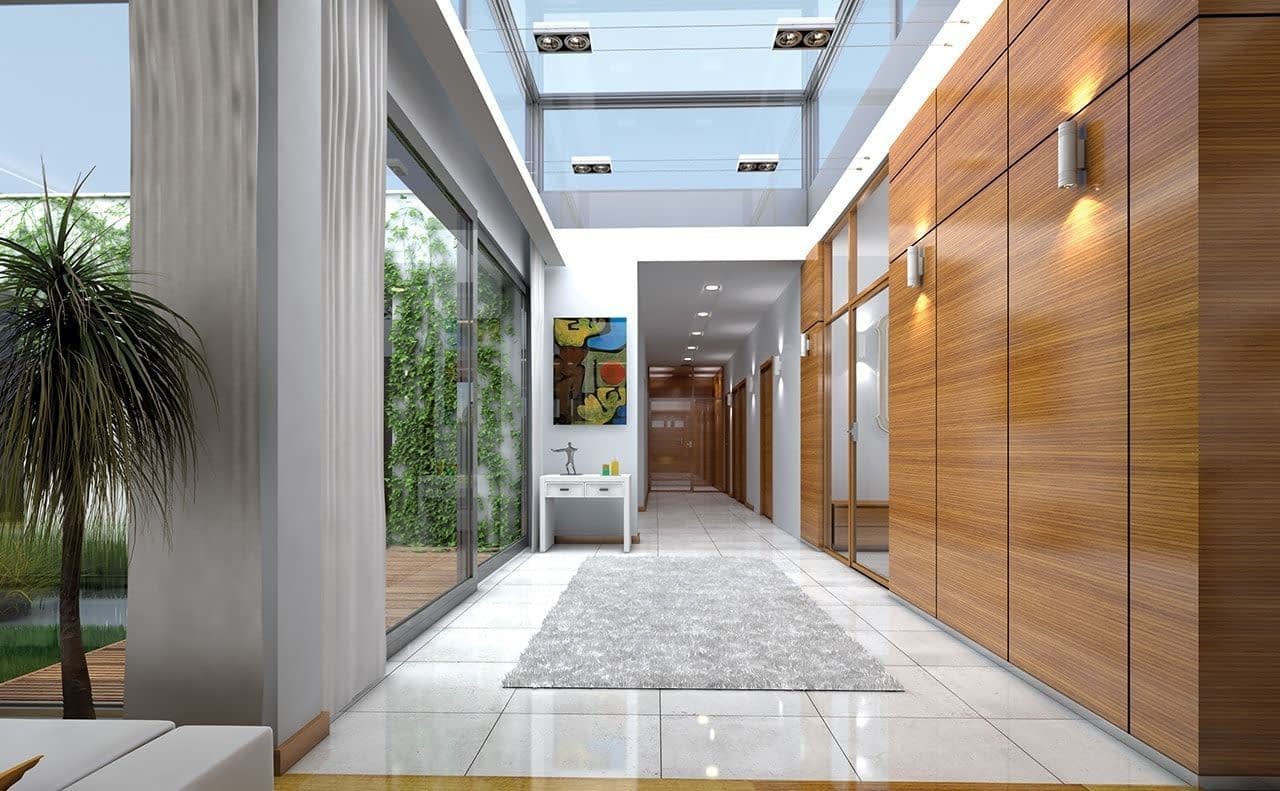

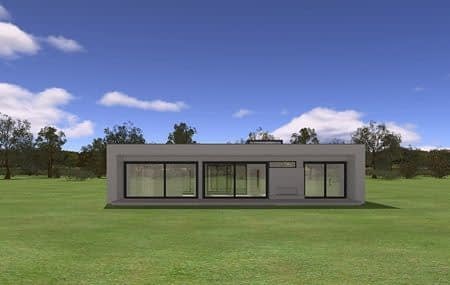

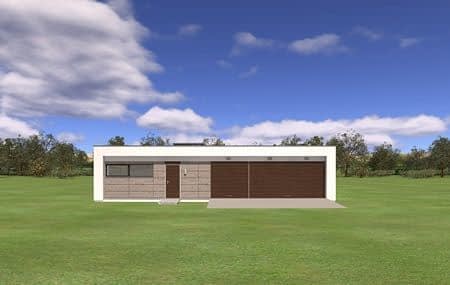

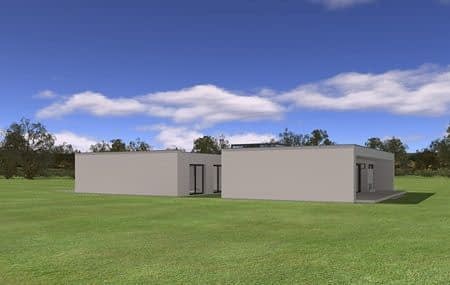

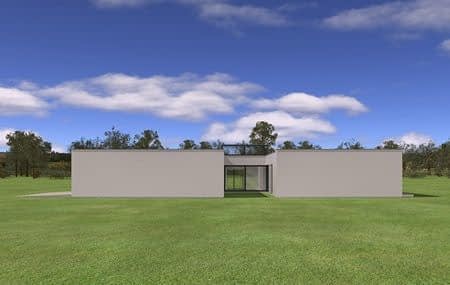

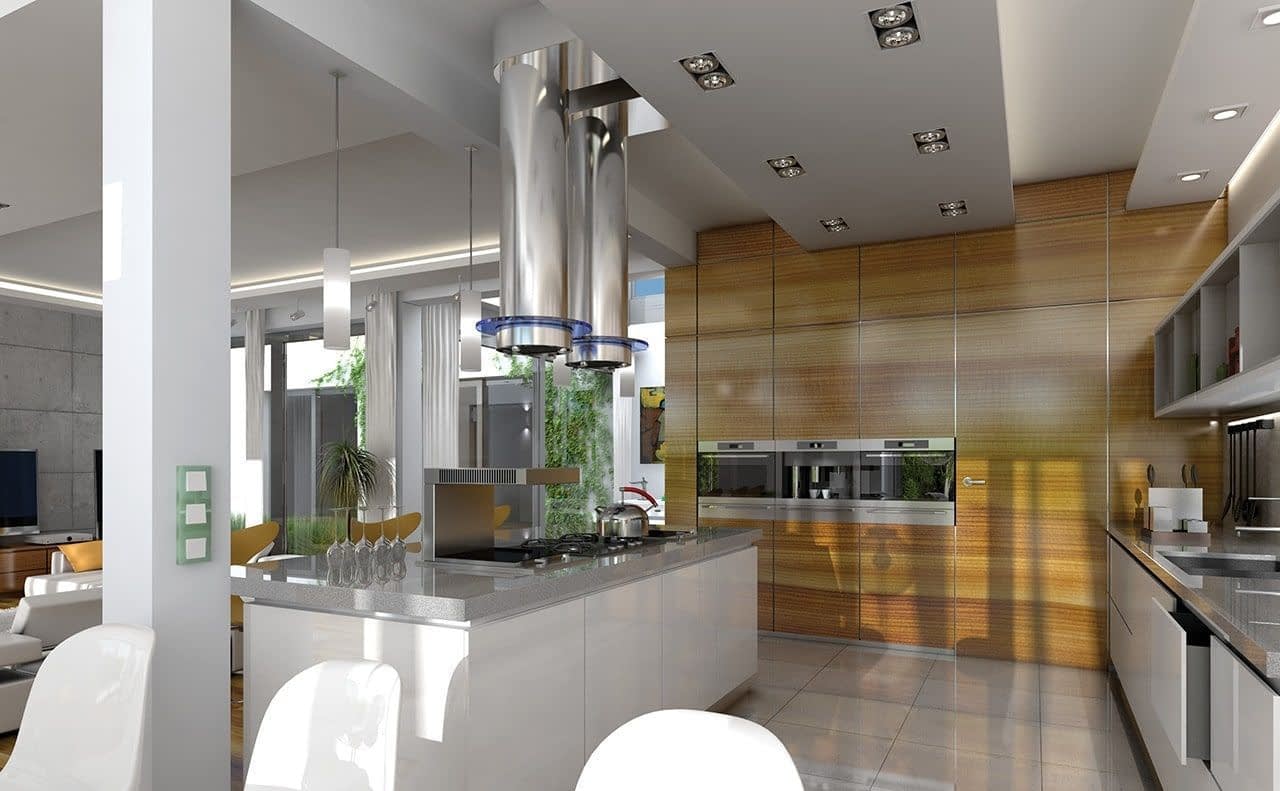

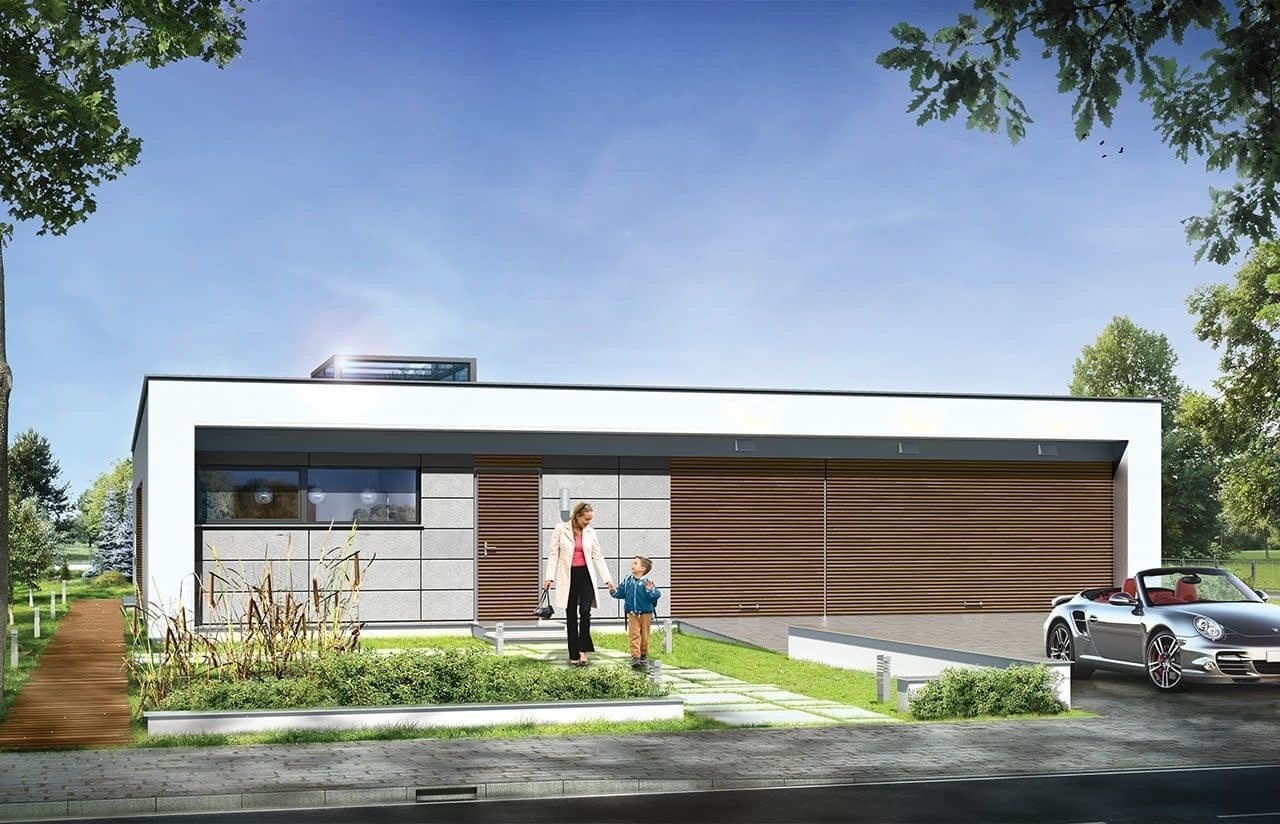

Projekt domu Willa Atrium - parterowy dom jednorodzinny, zaprojektowany jako jednokondygnacyjne przekryte płaskim dachem "pudełko", z otwartą elewacją frontową - wejściową, oraz przeszkloną elewacją ogrodową i tytułowym wewnętrznym atrium. Atrium w środkowej części bryły pozwala na doświetlenie wewnętrznych pomieszczeń, oraz stworzenie prywatnego, intymnego ogródka - zupełnie odizolowanego od oczu sąsiadów. W projekcie domu Willa Atrium przestrzeń podzielono funkcjonalnie na części. W bryle frontowej zaprojektowano zaplecze gospodarcze - z dużym garażem i kotłownią, umieszczono sypialnie dziecięce i gościnną z łazienkami, oraz gabinet - biuro. W bryle ogrodowej zaprojektowano salon, połączony z kuchnią, aneksem jadalnym i holem, oraz apartament rodziców - z sypialnią, łazienką i garderobą. Wiele otwarć i duża ilość przeszkleń - z salonu i sypialni - daje możliwość unikalnego wręcz kontaktu domowników z otaczającą przyrodą. Dom posiada dwa niezależne wejścia: codzienne - od strony elewacji frontowej, między garażem a gabinetem, oraz drugie - reprezentacyjne, wiodące wzdłuż elewacji bocznej, po oświetlonym decku, do wejścia przez szklany przedsionek do podwyższonego centralnego westybulu, ze świetlikiem w dachu i pięknym widokiem na wewnętrzne atrium. W projekcie zastosowano rzadko spotykane detale, materiały i rozwiązania - jak całkowicie przeszklona, schowana w podcieniu elewacja ogrodowa, z dwustronnym masywnym kominkiem, czy piękna wyspa kuchni widoczna z salonu. Elementy te świadczą o wyjątkowości i stylu domu. Zarówno wygląd zewnętrzny domu, jak i jego wnętrza tworzą niepowtarzalny, oryginalny efekt. Projekt domu Willa Atrium dostępny jest także w wersji odbicia lustrzanego.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
Stropżelbetowy
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachupapa termozgrzewalna

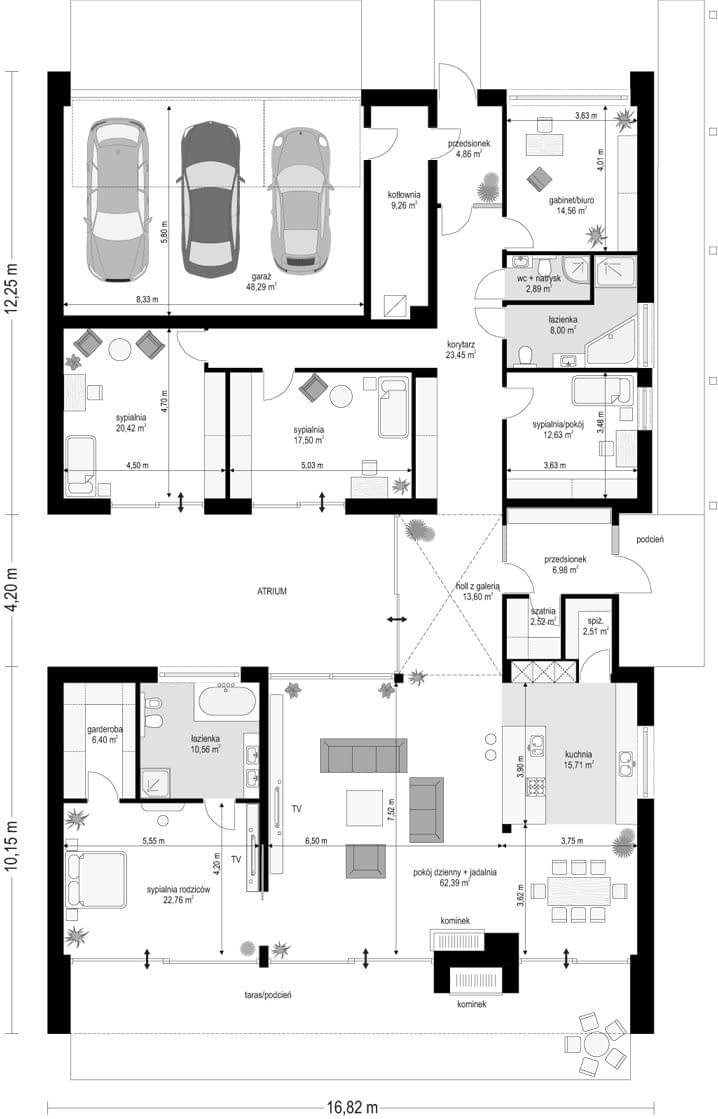

Rzuty

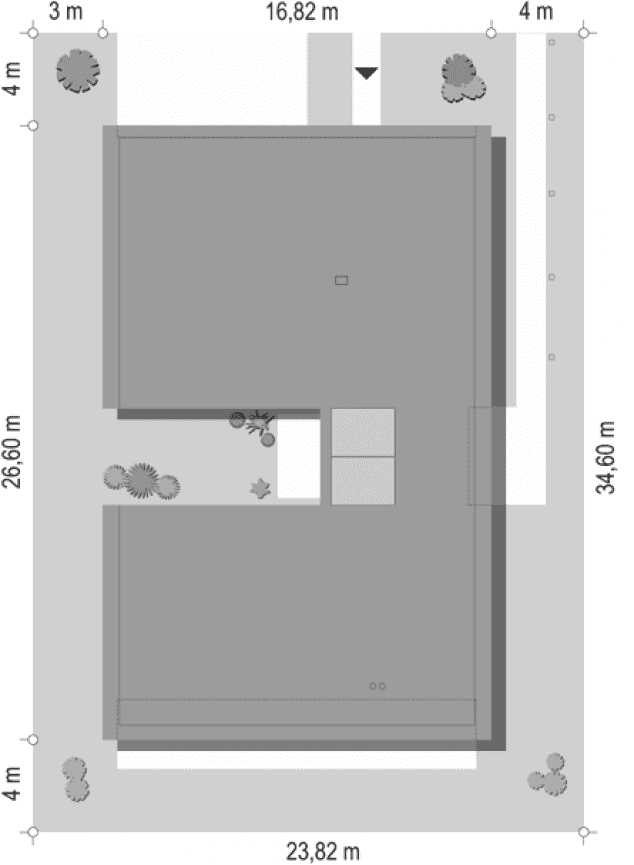

sytuacja

Dane techniczne

Powierzchnia użytkowa257 m²
Powierzchnia netto257 m²
Powierzchnia zabudowy369.17 m²
KominekTak
Liczba łazienek3
Liczba pokoi6
Powierzchnia dachu345.5 m²
Kubatura1345 m³
Długość domu26.6 m
Szerokość domu16.82 m
Wysokość domu4.9 m
Minimalne wymiary działki34.6 x 23.82m
GarażTrzystanowiskowy lub więcej
Rodzaj dachuPłaski
Kąt nach. dachu2°

Koszty budowy

Stan surowy317506 zł
Stan surowy zamknięty634848 zł
Koszt wykończenia435224 zł
Koszt instalacji108125 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
