Wilson III

2 700 zł

Projekt domu Wilson III

Autor projektu:PRESTIGE – DOMY WYJĄTKOWE
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 700 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa121 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachWielospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjido 21 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Termoorganika baner
Fakro baner

Opis

Opis projektu

WILSON III to projekt parterowego domu jednorodzinnego z jednostanowiskowym garażem. Projekt stanowi połączenie prostoty i elegancji.  Architektura i zastosowane rozwiązania pozwoliły na uzyskanie dużego wnętrza przy niewielkich gabarytach zewnętrznych. Zastosowane w projekcie oryginalne przeszklenia pozwalają na uzyskanie ciekawych aranżacji wnętrza i wykorzystanie naturalnego światła dziennego. Niebanalna bryła domu pozwala na uzyskanie atrakcyjnego wyglądu budynku i całej działki, co w połączeniu z dwoma tarasami – frontowym i ogrodowym umożliwia praktyczne wykorzystanie otoczenia zewnętrznego. Projekt domu gotowego Wilson III jest idealny dla 4-osobowej rodziny.


Konstrukcja

  • Ściany dwuwarstwowe z pustaków ceramicznych, silikatów lub gazobetonu.
  • Gr. ocieplenia min. 15 cm.
  • Strop drewniany.
  • Więźba dachowa (wiązary dachowe) kryta dachówką ceramiczną lub cementową prostą.

Rzuty

Rzut parteru

  • 1. Hol wejściowy5,90
  • 2. Komunikacja16,50
  • 3. Kuchnia14,90
  • 4. Pokój dzienny + jadalnia32,20
  • 5. Sypialnia 110,10
  • 6. Sypialnia 210,10
  • 7. Sypialnia 312,10
  • 8. Garderoba2,40
  • 9. Łazienka6,00
  • 10. Pralnia3,30
  • 11. WC1,50
  • 12. Spiżarnia1,70
  • 13. Kotłownia4,40
  • 14. Garaż22,80
  • 15. Taras betonowy / front13,30
  • 16. Taras drewniany / ogród34,60
Rzut projektu Wilson III - Rzut parteru

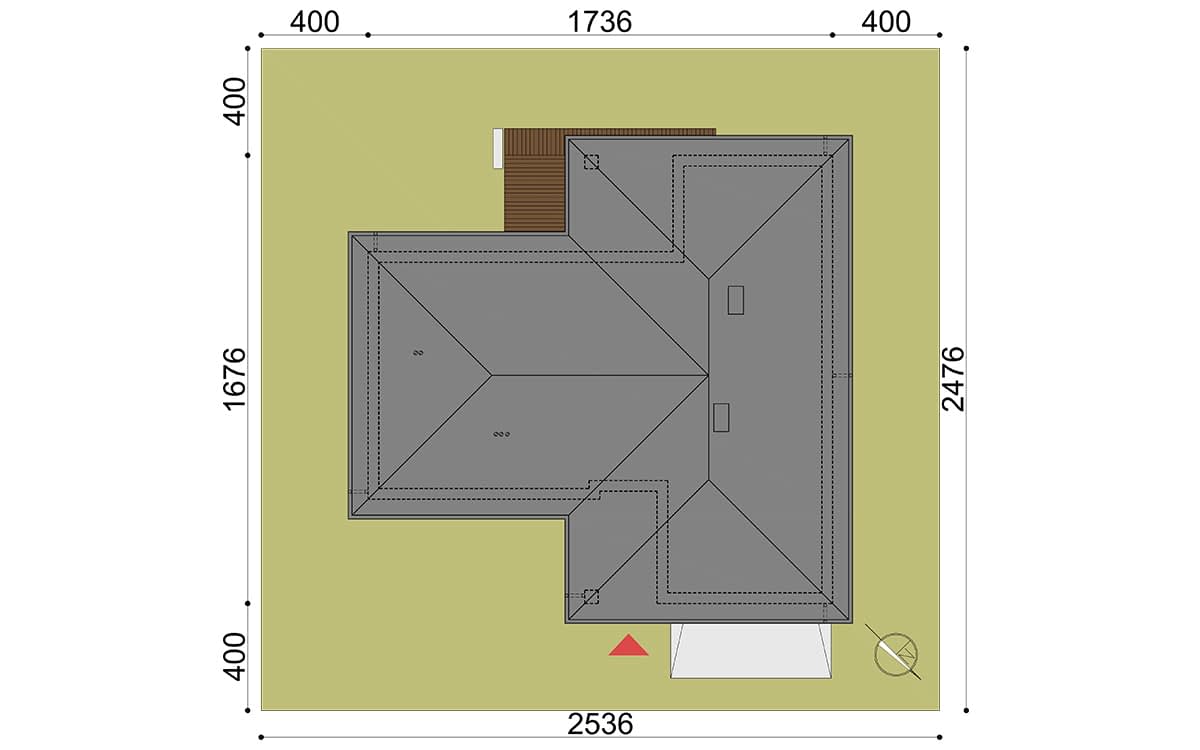

Usytuowanie na działce

Rzut projektu Wilson III - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa121 m²
  • Powierzchnia zabudowy194 m²
  • Powierzchnia dachu274 m²
  • Kubatura829 m³
  • Wysokość domu6 m
  • PiwnicaBrak podpiwniczenia
  • Minimalne wymiary działki23 x 23m
  • GarażJednostanowiskowy
  • Rodzaj dachuWielospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Każdy projekt dostarczany jest w 4 egzemplarzach.

Standardowo do dokumentacji dołączana jest zgoda na zmiany i adaptację projektu. W przypadku wysyłki – paczka będzie starannie zapakowana i zabezpieczona, tak aby nie uszkodzić dokumentacji projektowej.


Spis zawartości projektu architektoniczno-budowlanego:

  • Karta tytułowa
  • Informacje ogólne
  • Zasady wykorzystania typowego projektu budowlanego.
  • Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda autora.
  • Zasady adaptacji projektu.


TOM I. Projekt architektoniczny

Część opisowa
Część rysunkowa

TOM II. Projekt konstrukcyjny

Część opisowa
Część rysunkowa

TOM III. Projekt instalacji sanitarnych (instalacja wodociągowa, kanalizacji sanitarnej, centralnego ogrzewania, gazowa)

Część opisowa
Część rysunkowa

TOM IV. Projekt instalacji elektrycznych

Część opisowa
Część rysunkowa

Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda Autora.

Architekt adaptujący gotowy projekt katalogowy może bez pisemnej zgody Autora projektu wprowadzić następujące zmiany:

  • Dostosowanie wielkości wymiarów fundamentów wynikające z lokalnych warunków gruntowych.
  • Zaprojektowanie podpiwniczenia pod częścią lub całym budynkiem, pod warunkiem, że poziom parteru w stosunku do poziomu terenu przyjętego w projekcie pozostanie bez zmian.
  • Zmiany rodzaju stropów, materiałów ściennych i wykończeniowych (tynki, posadzki, pokrycie dachowe, izolacji cieplnej i przeciwwilgociowej) pod warunkiem utrzymania wymaganych przepisami i normami parametrów określających wytrzymałość i opór cieplny.
  • Dostosowanie układu pomieszczeń i ścianek działowych do potrzeb inwestora.
  • Zmiany kąta nachylenia dachu do 10% lub 5° i przekrojów elementów konstrukcji dachowej wynikającej z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż założone w projekcie.
  • Zmiany w projektach instalacyjnych pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego. Zmiany powinny zostać wykonane przez osobę z odpowiednimi uprawnieniami.
  • Zmiany sposobu ogrzewania.



Pisemnej zgody Autora wymagają zmiany takie jak:

  • Zmiana lokalizacji otworów okiennych i drzwiowych w ścianach zewnętrznych.
  • Zmiany zmieniające kształt i wielkość bryły obiektu tj. zmiana wielkości lukarn, dobudowanie balkonów, werand, ogrodów zimowych.
  • Zbliźniaczenie budynków.
  • Jakiekolwiek inne zmiany nie wymienione powyżej.

Wszelkie zmiany adaptacyjne może wykonać osoba posiadająca do tego odpowiednie uprawnienia poprzez naniesienie ich na oryginalny projekt trwałą techniką graficzną w kolorze czerwonym zachowując obowiązujące normy i przepisy prawa budowlanego.
W uzasadnionych przypadkach należy sporządzić rysunki zamienne, zaparafować je przez osobą dokonującą adaptacji i dołączyć je do projektu jako aneks.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie
