Wilson IV

3 620 zł

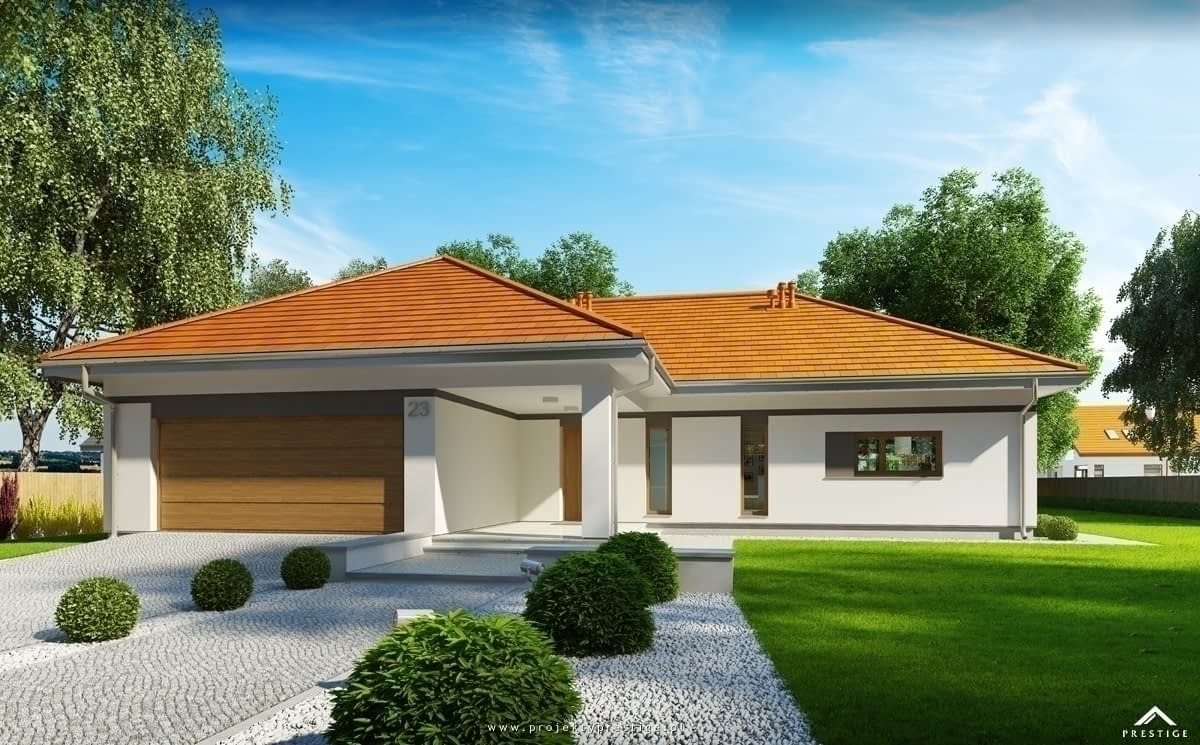

Projekt domu Wilson IV

Autor projektu:PRESTIGE – DOMY WYJĄTKOWE
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 940 zł3 620 zł
Oszczędź: 320,00zł
Najniższa cena z 30 dni: 3 620,00 zł

Promocja ważna do

05-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa140.5 m²
  • KondygnacjeParterowy
  • GarażDwustanowiskowy
  • DachCzterospadowy
  • Odbicie lustrzaneTak
  • Czas realizacjido 10 dni roboczych
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

WILSON IV to projekt domu jednorodzinnego z garażem na 2 auta. Projekt charakteryzuje się nowoczesną architekturą, łączy w sobie funkcjonalność i nowatorskie rozwiązania.  Przestronne, dzięki wielu przeszkleniom słoneczne i  stosunkowo duże wnętrze pozwala na pełne wykorzystanie uzyskanej powierzchni mieszkalnej. Przestrzeń wnętrza domu i światło z zewnątrz umożliwiają stworzenie przyjaznego klimatu i uzyskanie niebanalnych aranżacji.  Dom zbudowany wg projektu Wilson IV jest idealny dla 4 lub 5-osobowej rodziny.


Konstrukcja

Ściany dwuwarstwowe z pustaków ceramicznych, silikatów lub gazobetonu.

Gr. ocieplenia min. 15 cm.

Strop drewniany.

Więźba dachowa (wiązary dachowe) kryta dachówką ceramiczną lub cementową prostą.

Rzuty

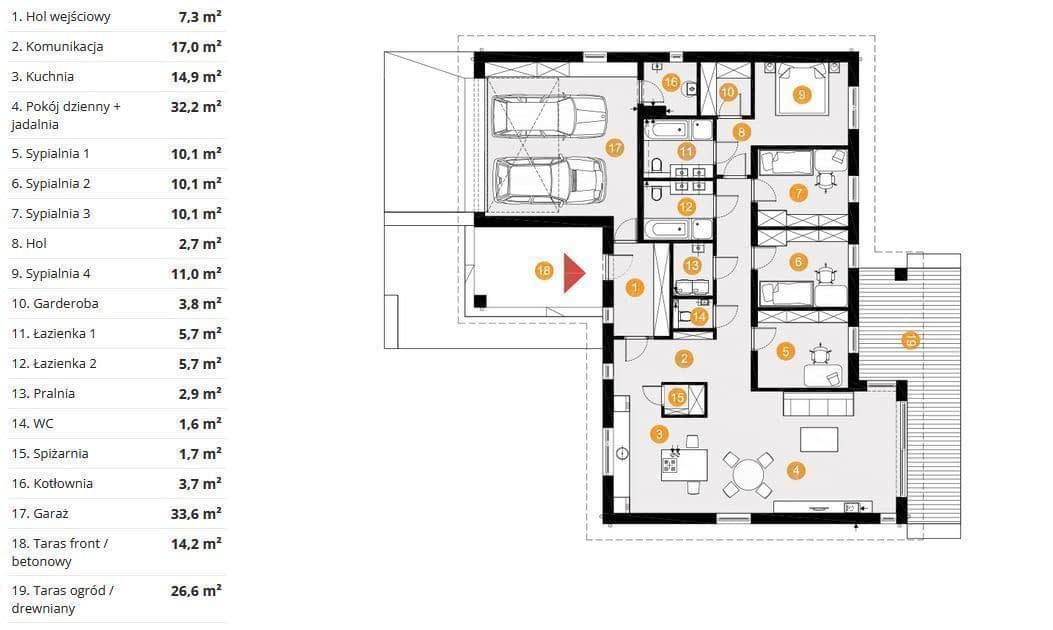

Rzut parteru

Rzut projektu Wilson IV - Rzut parteru

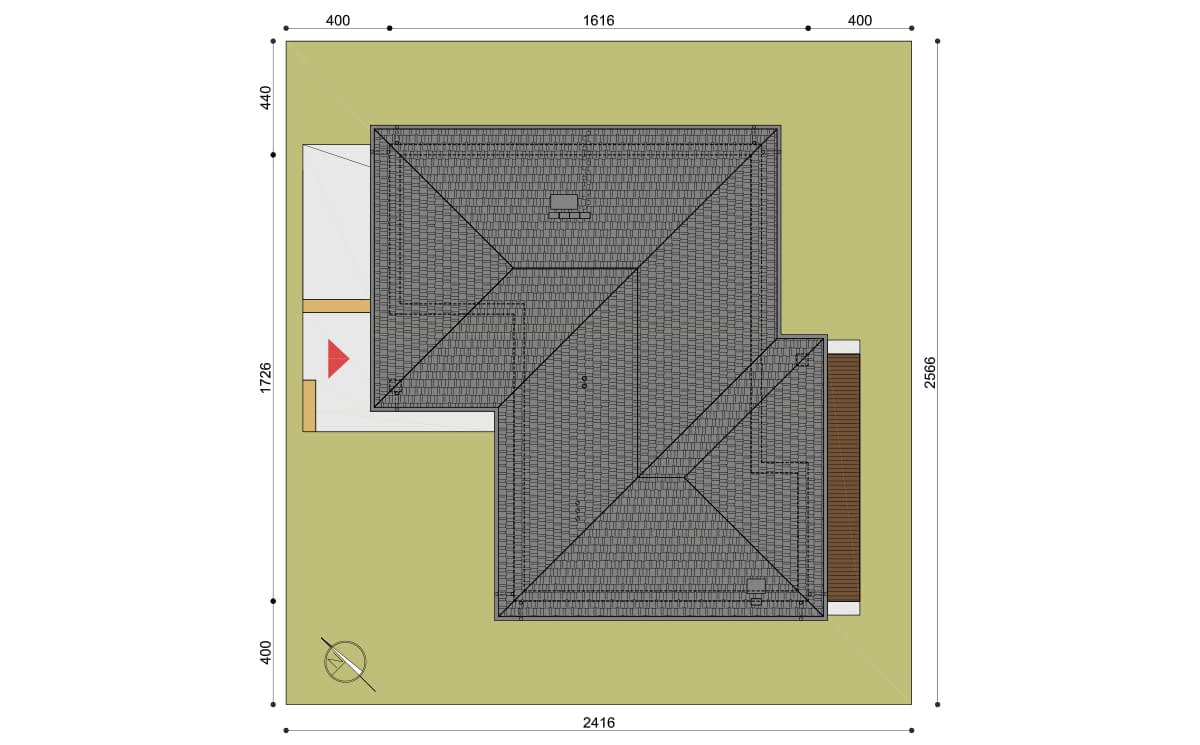

Usytuowanie na działce

Rzut projektu Wilson IV - Usytuowanie na działce

Dane techniczne

  • Powierzchnia użytkowa140.5 m²
  • Powierzchnia zabudowy231.92 m²
  • Powierzchnia dachu316.2 m²
  • Kubatura1000.2 m³
  • Wysokość domu6.33 m
  • Minimalne wymiary działki24.2 x 25.7m
  • GarażDwustanowiskowy
  • Rodzaj dachuCzterospadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Każdy projekt dostarczany jest w 3 egzemplarzach.

Standardowo do dokumentacji dołączana jest zgoda na zmiany i adaptację projektu. W przypadku wysyłki – paczka będzie starannie zapakowana i zabezpieczona, tak aby nie uszkodzić dokumentacji projektowej.


Spis zawartości projektu architektoniczno-budowlanego:

  • Karta tytułowa
  • Informacje ogólne
  • Zasady wykorzystania typowego projektu budowlanego.
  • Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda autora.
  • Zasady adaptacji projektu.


Projekt architektoniczny

Część opisowa
Część rysunkowa

Projekt konstrukcyjny

Część opisowa
Część rysunkowa

Projekt instalacji sanitarnych (instalacja wodociągowa, kanalizacji sanitarnej, centralnego ogrzewania, gazowa)

Część opisowa
Część rysunkowa

Projekt instalacji elektrycznych

Część opisowa
Część rysunkowa

Zakres dopuszczalnych zmian w gotowym projekcie katalogowym przy których nie jest wymagana pisemna zgoda Autora.

Architekt adaptujący gotowy projekt katalogowy może bez pisemnej zgody Autora projektu wprowadzić następujące zmiany:

  • Dostosowanie wielkości wymiarów fundamentów wynikające z lokalnych warunków gruntowych.
  • Zaprojektowanie podpiwniczenia pod częścią lub całym budynkiem, pod warunkiem, że poziom parteru w stosunku do poziomu terenu przyjętego w projekcie pozostanie bez zmian.
  • Zmiany rodzaju stropów, materiałów ściennych i wykończeniowych (tynki, posadzki, pokrycie dachowe, izolacji cieplnej i przeciwwilgociowej) pod warunkiem utrzymania wymaganych przepisami i normami parametrów określających wytrzymałość i opór cieplny.
  • Dostosowanie układu pomieszczeń i ścianek działowych do potrzeb inwestora.
  • Zmiany kąta nachylenia dachu do 10% lub 5° i przekrojów elementów konstrukcji dachowej wynikającej z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż założone w projekcie.
  • Zmiany w projektach instalacyjnych pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego. Zmiany powinny zostać wykonane przez osobę z odpowiednimi uprawnieniami.
  • Zmiany sposobu ogrzewania.



Pisemnej zgody Autora wymagają zmiany takie jak:

  • Zmiana lokalizacji otworów okiennych i drzwiowych w ścianach zewnętrznych.
  • Zmiany zmieniające kształt i wielkość bryły obiektu tj. zmiana wielkości lukarn, dobudowanie balkonów, werand, ogrodów zimowych.
  • Zbliźniaczenie budynków.
  • Jakiekolwiek inne zmiany nie wymienione powyżej.

Wszelkie zmiany adaptacyjne może wykonać osoba posiadająca do tego odpowiednie uprawnienia poprzez naniesienie ich na oryginalny projekt trwałą techniką graficzną w kolorze czerwonym zachowując obowiązujące normy i przepisy prawa budowlanego.
W uzasadnionych przypadkach należy sporządzić rysunki zamienne, zaparafować je przez osobą dokonującą adaptacji i dołączyć je do projektu jako aneks.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Dodatkowy egzemplarz projektu

400 zł
