Projekt domu Wiola wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 840 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa299.29 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachCzterospadowy
Kąt nach. dachu30°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Wariant projektu z powiększonym garażem i spiżarnią, zmiana WC oraz zamiana gabinetu na garderobę.

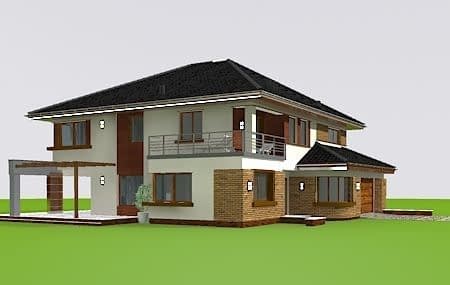

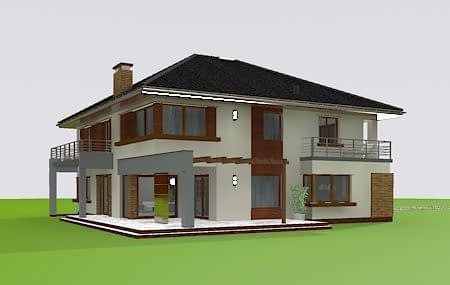

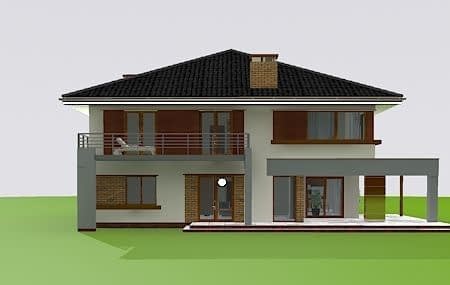

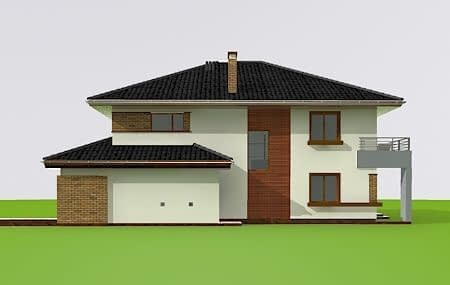

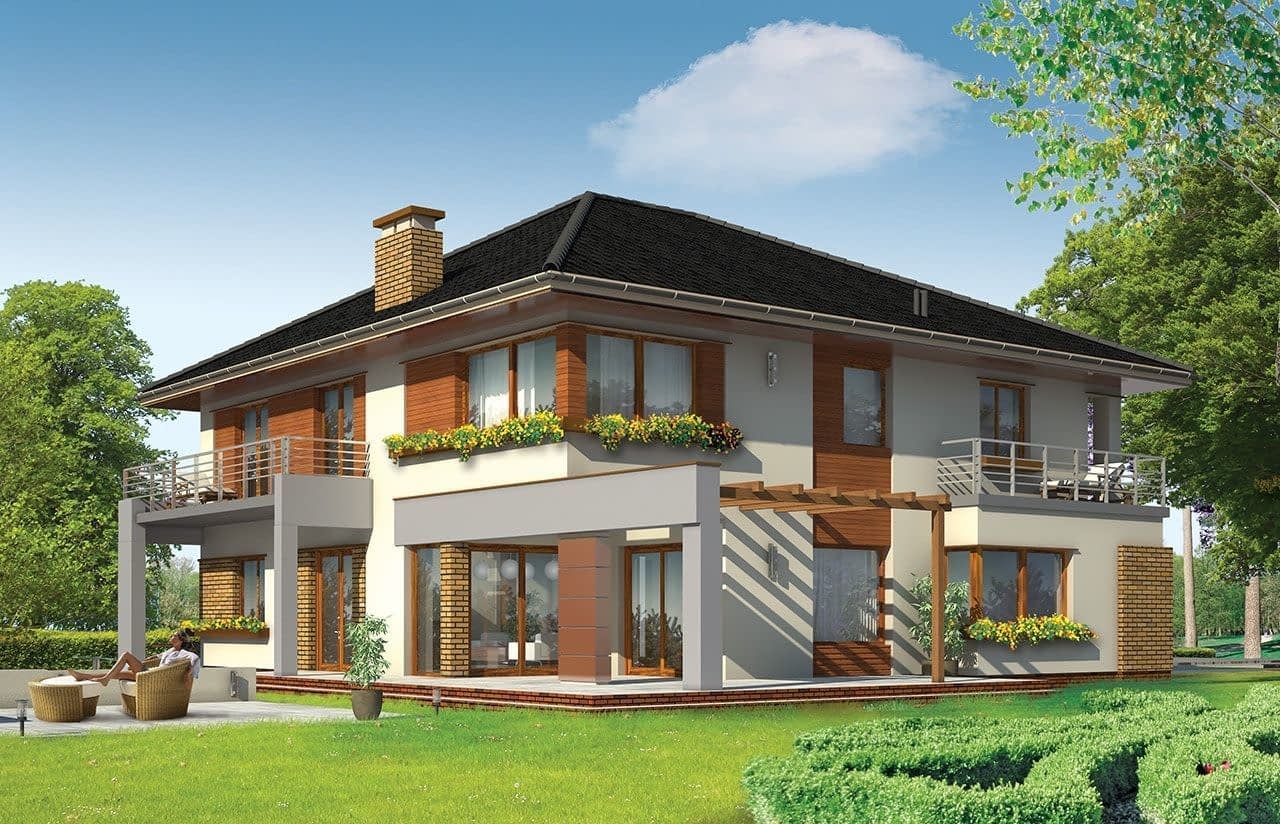

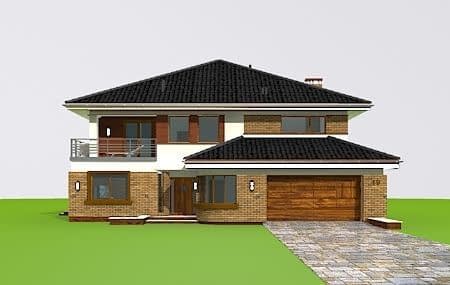

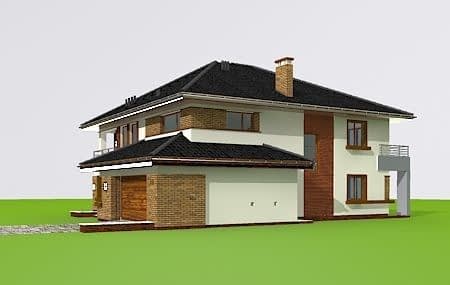

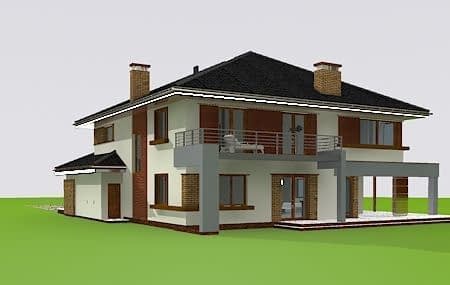

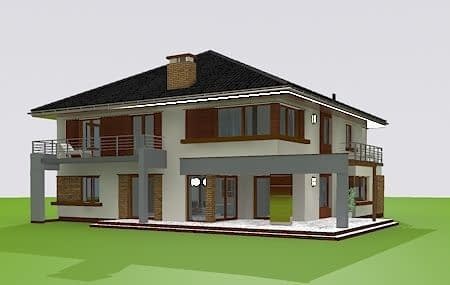

Projekt domu Wiola to budynek jednorodzinny dla pięcio-sześcioosobowej, dużej rodziny. Piętrowy przykryty czterospadowym łagodnym dachem z dachówki ceramicznej. Wygląd zewnętrzny domu utrzymany jest w stylu podmiejskiej luksusowej willi - nowoczesnej, ale jednocześnie z elementami tradycji. Wnętrze domu ukształtowano z podziałem na część ogólną, dzienną na parterze, z salonem, jadalnią, półotwartym holem z pięknymi schodami, oraz część prywatną, nocną - na piętrze, z czterema sypialniami i dodatkowym pokojem. W projekcie domu Wiola sypialnia rodziców stanowi osobny apartament z własną oddzielną łazienką i garderobą. Na parterze, oprócz części dziennej salonu, jadalni i holu zaprojektowano gabinet i dodatkowy pokój - sypialnię gościnną. Z salonu i jadalni zaplanowano szerokie przeszklone otwarcia na ogród, przez dwa niezależne tarasy, podcień oraz pergolę. Pracownia posiada projekt domu Wiola również w odbiciu lustrzanym.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
Stropżelbetowy monolityczny

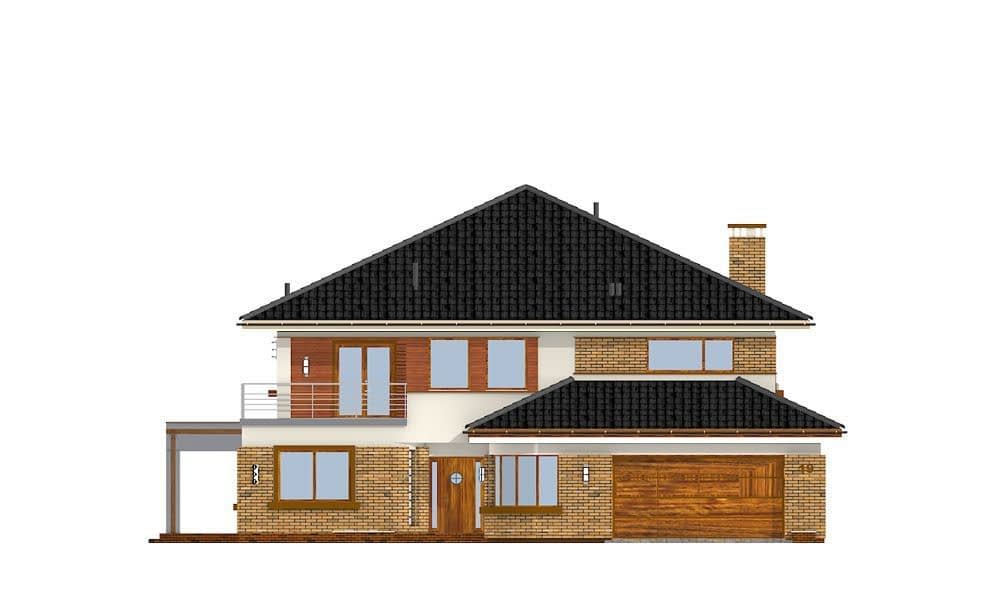

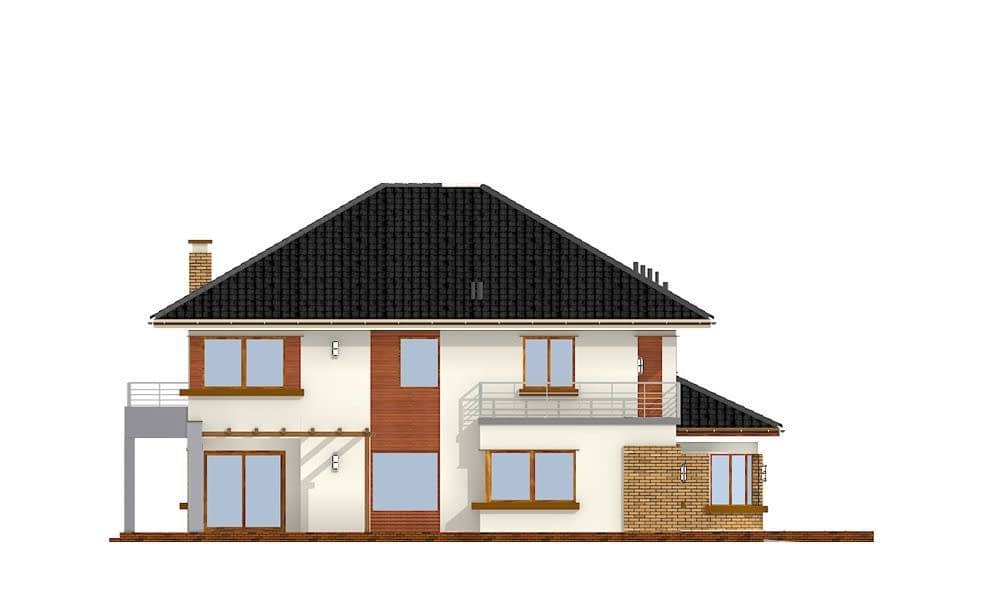

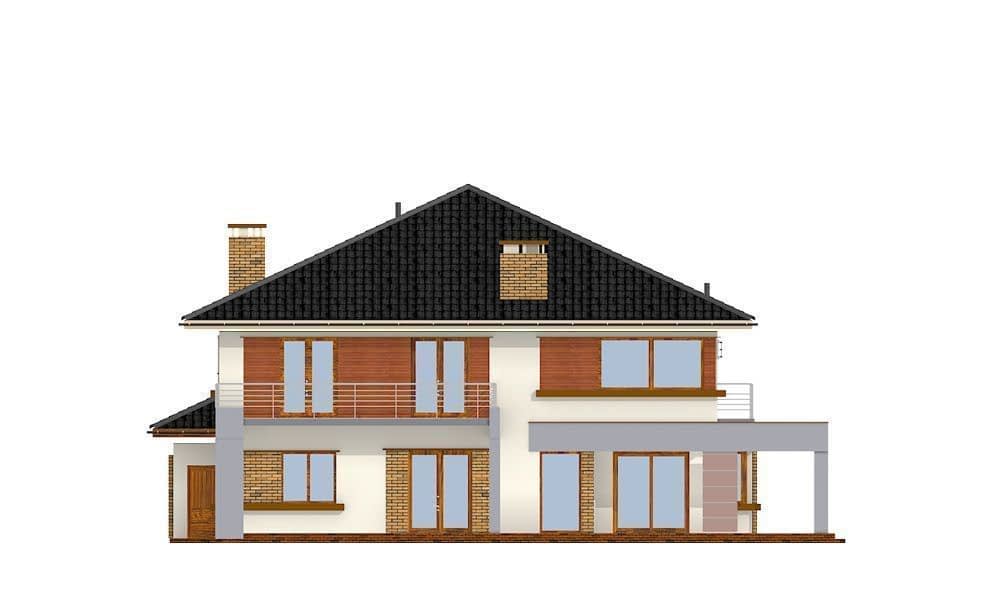

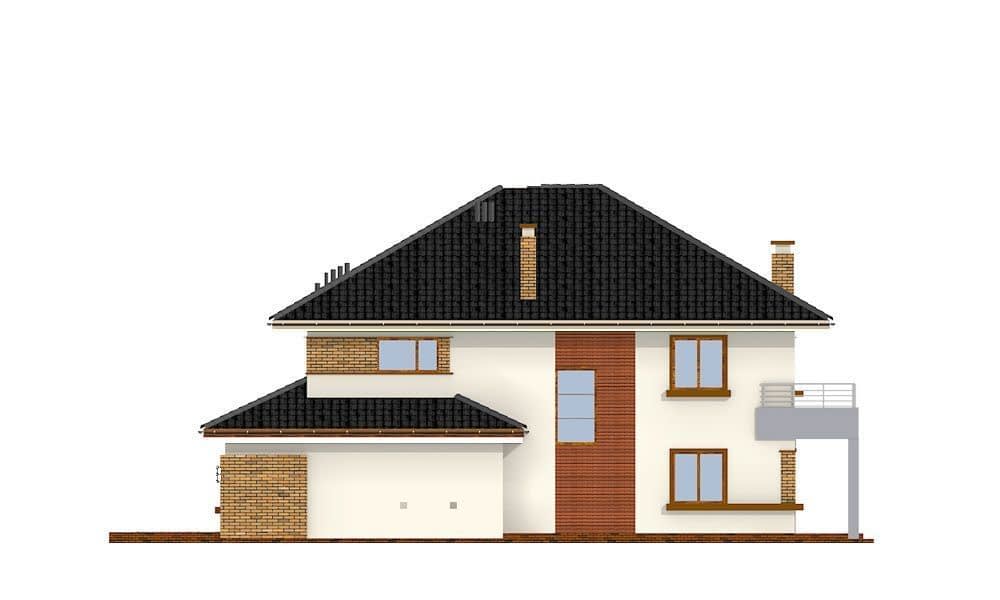

Elewacjetynk cienkowarstwowy na styropianie i fragmenty z cegły klinkierowej
Pokrycie dachudachówka

Rzuty

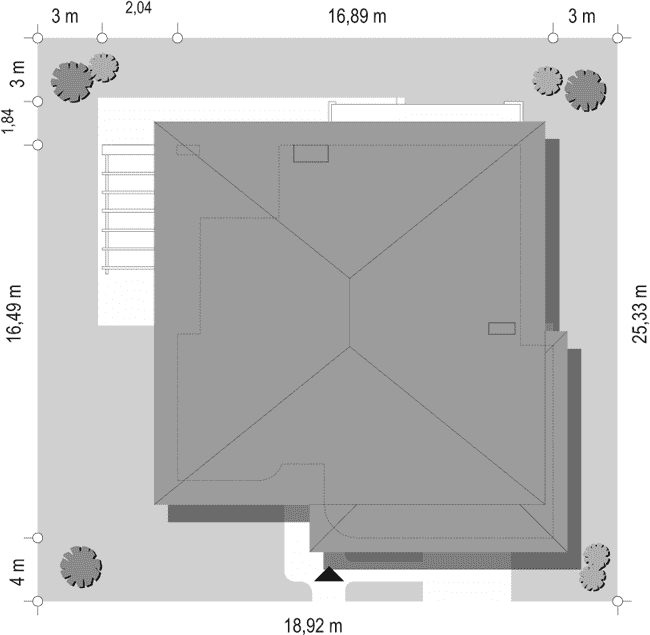

sytuacja

Dane techniczne

Powierzchnia użytkowa299.29 m²
Powierzchnia netto307 m²
Powierzchnia zabudowy249.09 m²
KominekTak
Liczba łazienek3
Liczba pokoi8
Powierzchnia dachu344.4 m²
Kubatura1505 m³
Długość domu16.49 m
Szerokość domu16.89 m
Wysokość domu10.21 m
Minimalne wymiary działki25.33 x 28.16m
GarażDwustanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu30°

Koszty budowy

Stan surowy350193 zł
Stan surowy zamknięty492722 zł
Koszt wykończenia418749 zł
Koszt instalacji127214 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
