Projekt domu zadębie 17

Name: zadębie 17
Brand: DOM-PROJEKT
SKU: zadebie-17
Price: 5299.00 PLN
Availability: InStock

Autor projektu:DOM-PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 299 zł

Zadaj pytanie

Typ projektuWolnostojący
StylDworkowy
Powierzchnia użytkowa165.05 m²
KondygnacjeParterowy, z poddaszem, z piwnicą
GarażDwustanowiskowy
DachWielospadowy
Kąt nach. dachu30°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

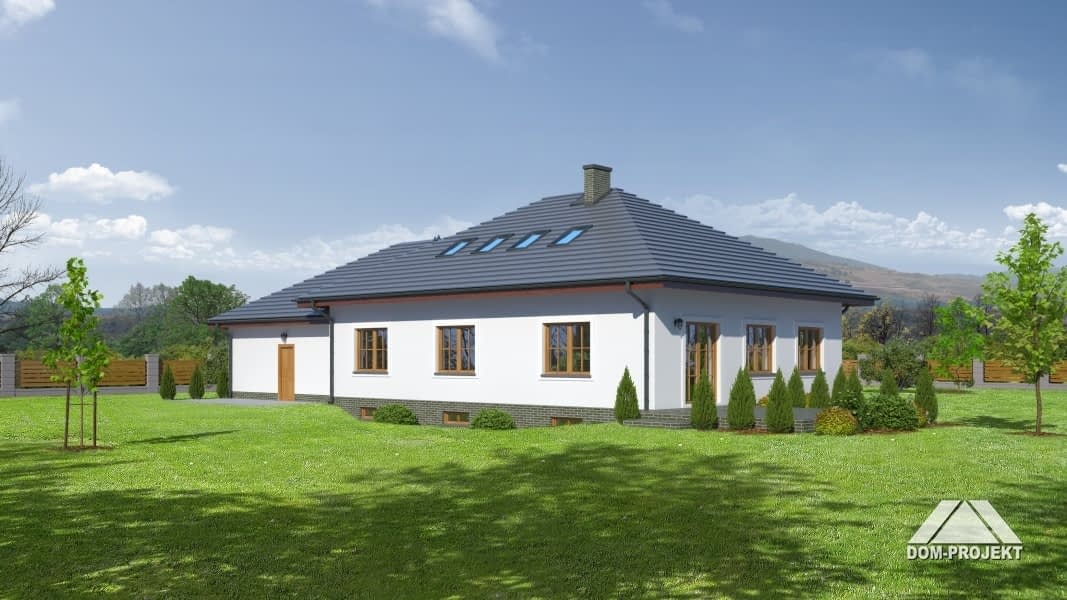

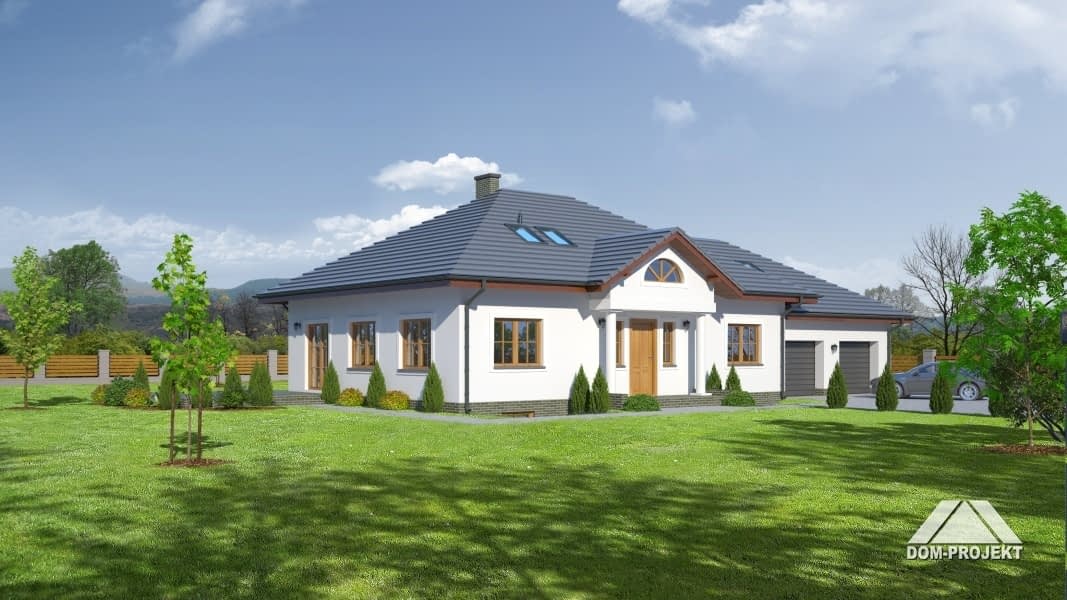

Obszerny w pełni podpiwniczony dom z poddaszem użytkowym. Na parterze salon, wydzielona kuchnia, a także trzy pokoje. Poddasze to dwie sypialnie, dwie garderoby, łazienka oraz strych. Do domu przybudowano dwustanowiskowy garaż z usytuowaną na jego przedłużeniu kotłownią. Piwnica stanowi zaplecze gospodarcze domu.

Rzuty

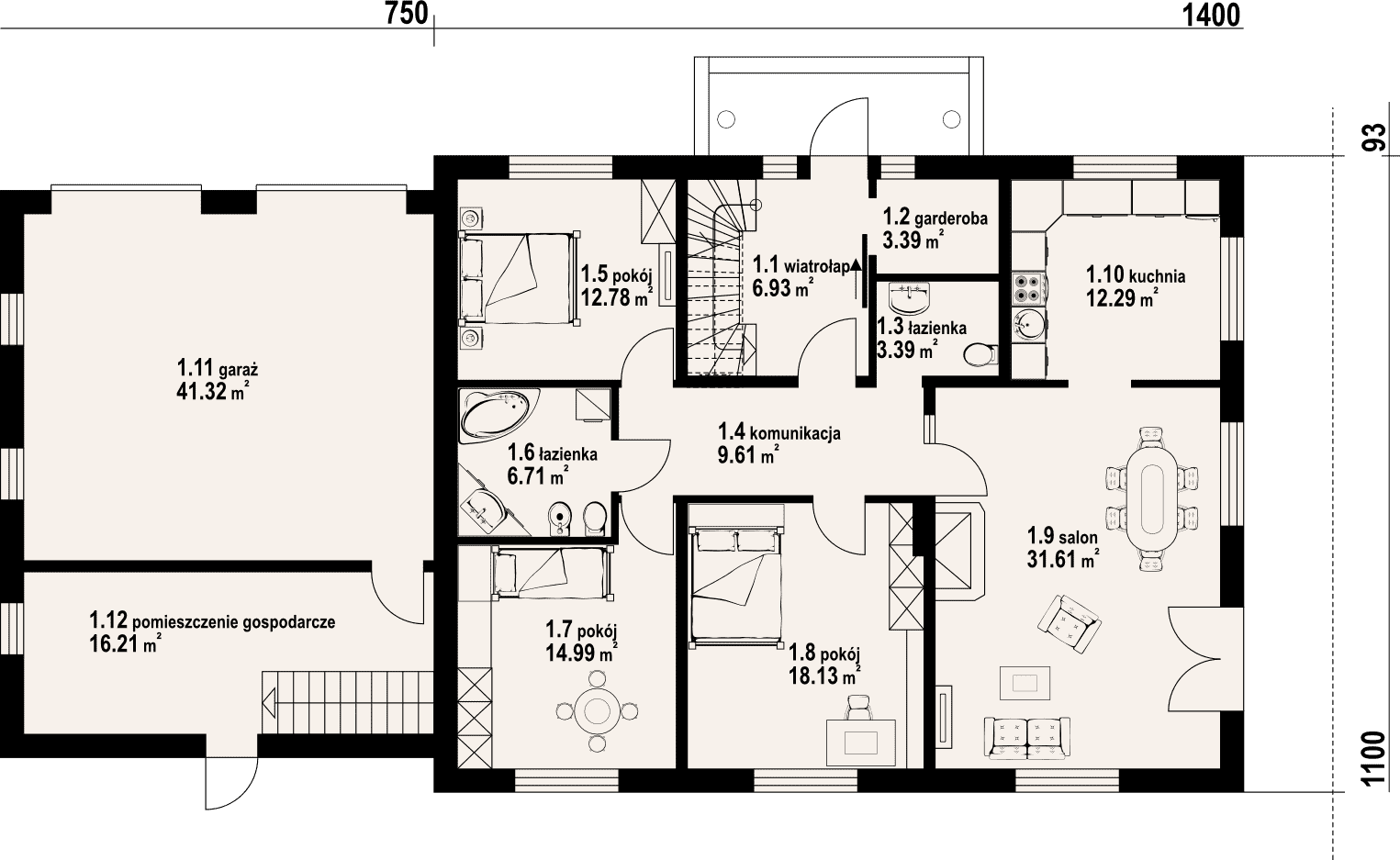

Parter

1.1 - wiatrołap6.93 m²
1.2 - garderoba3.39 m²
1.3 - łazienka3.39 m²
1.4 - komunikacja9.61 m²
1.5 - pokój12.78 m²
1.6 - łazienka6.71 m²
1.7 - pokój14.99 m²
1.8 - pokój18.13 m²
1.9 - salon31.61 m²
1.1 - kuchnia12.29 m²
1.11 - garaż41.32 m²
1.12 - pom. gosp.16.21 m²

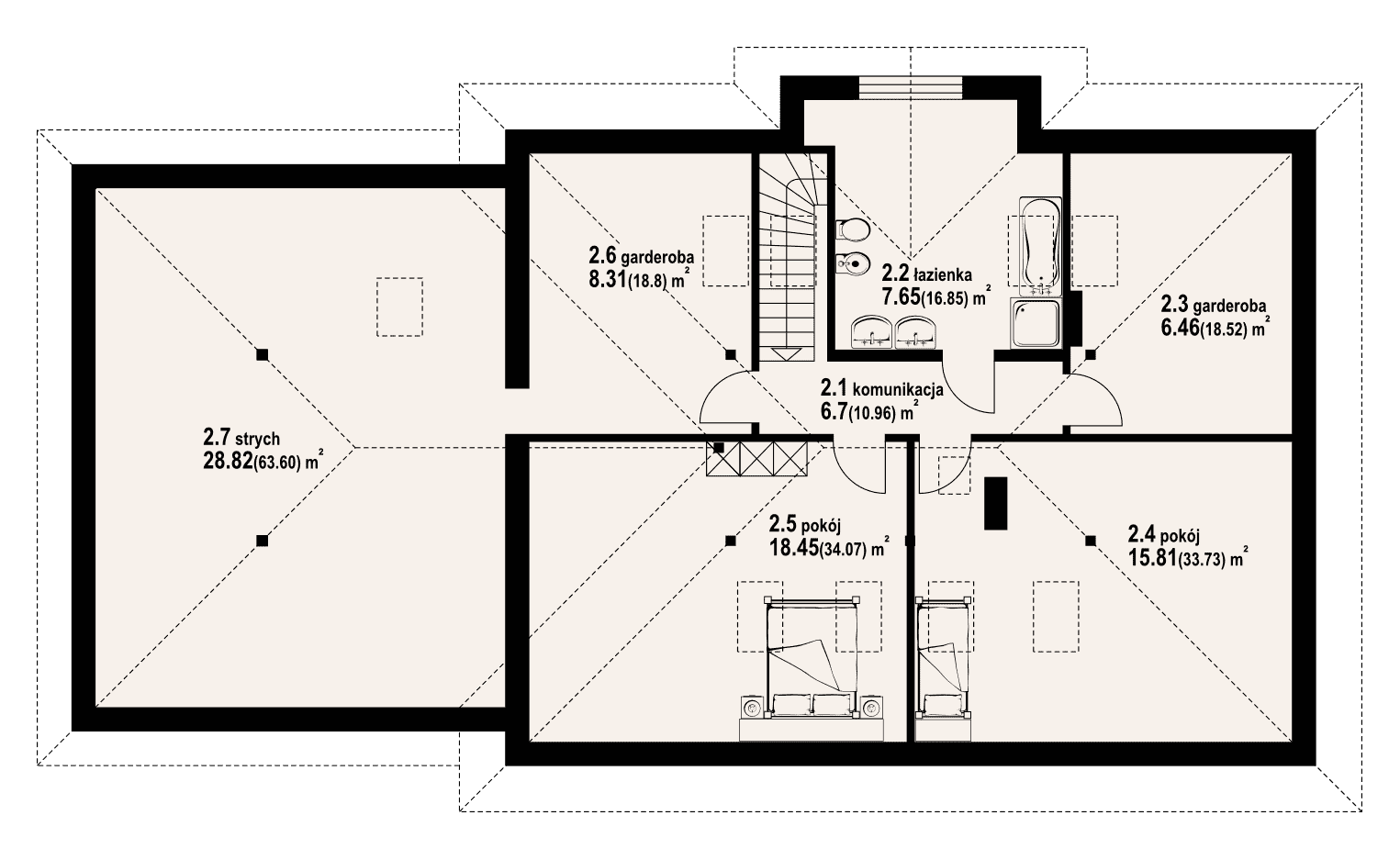

Poddasze

2.1 - komunikacja6.7 m²
2.2 - łazienka7.65 m²
2.3 - garderoba6.46 m²
2.4 - pokój15.81 m²
2.5 - pokój18.45 m²
2.6 - garderoba8.31 m²
2.7 - strych28.82 m²

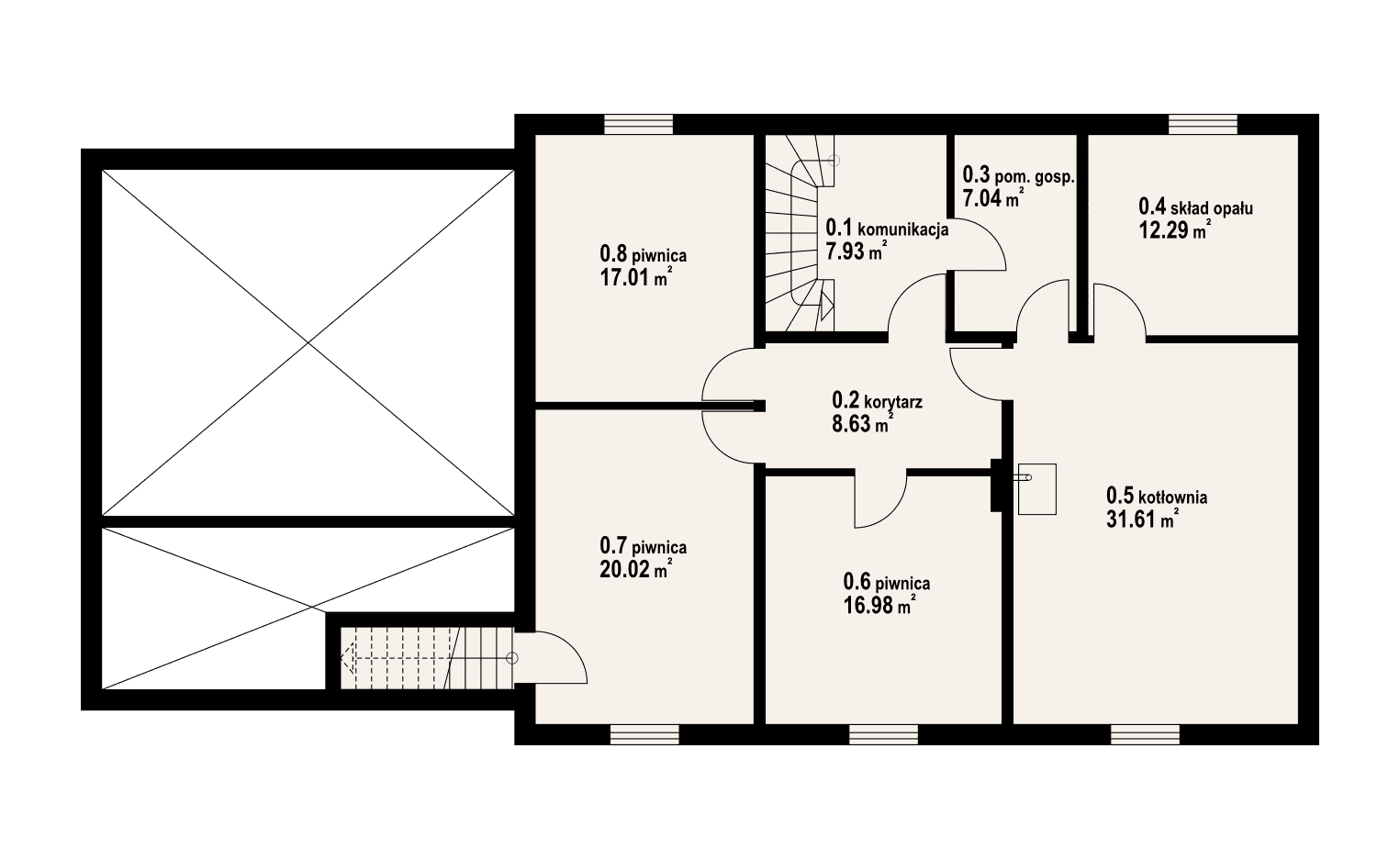

Piwnica

0.1 - komunikacja7.93 m²
0.2 - korytarz8.63 m²
0.3 - pom. gosp.7.04 m²
0.4 - skład opału12.29 m²
0.5 - kotłownia31.61 m²
0.6 - piwnica16.98 m²
0.7 - piwnica20.02 m²
0.8 - piwnica17.01 m²

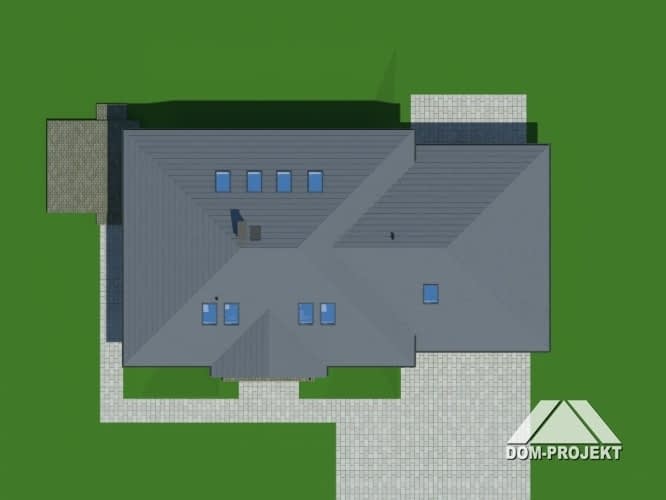

Sytuacja

Dane techniczne

Powierzchnia użytkowa165.05 m²
Powierzchnia netto514.13 m²
Powierzchnia zabudowy227.5 m²
KominekTak
Liczba łazienek3
Liczba pokoi6
Powierzchnia dachu326.75 m²
Kubatura1599 m³
Wysokość domu8 m
Minimalne wymiary działki29.5 x 19.93m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąt nach. dachu30°

Instalacja grzewcza

Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

rzutu fundamentów,
rzutów konstrukcyjnych poszczególnych kondygnacji,
rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
rzutu więźby dachowej,
rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
rzutów instalacji wod-kan,
rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
rzutów instalacji elektrycznej,
schematu tablicy TM,
rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
