Projekt domu zawoja 67 dws
Rabat -500 zł
+1
Promocja ważna do
06-04-2023
- Typ projektuWolnostojący
- Powierzchnia użytkowa67.11 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

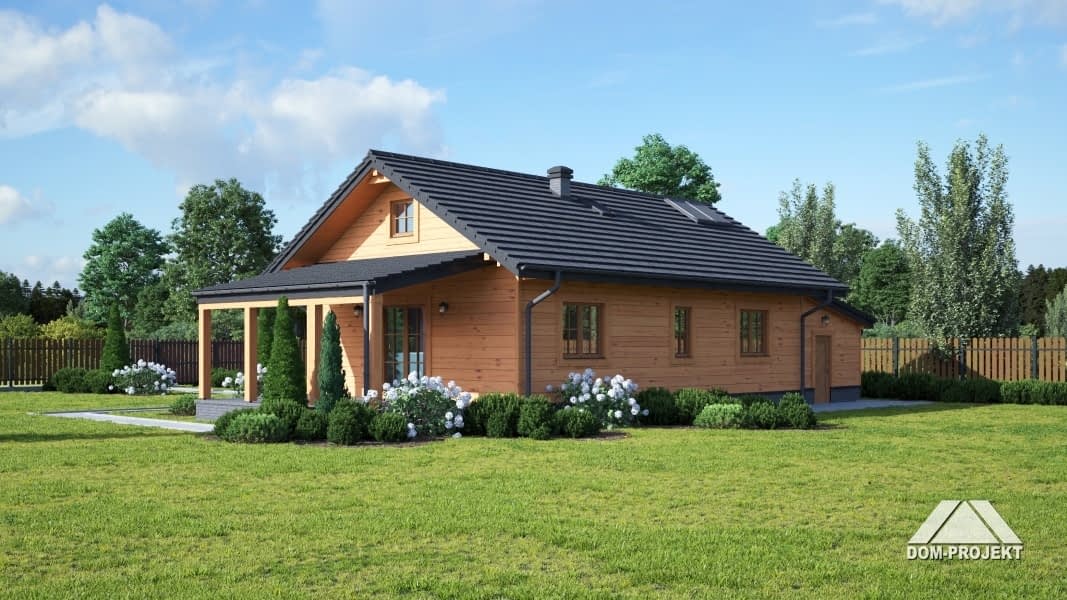

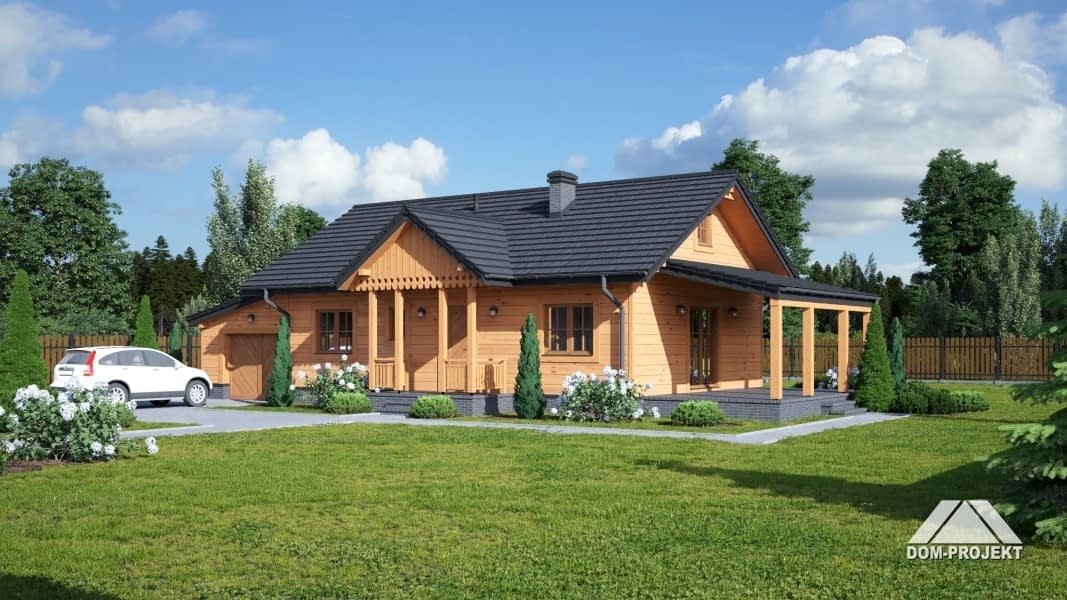

Duży salon z aneksem kuchennym, kominkiem i wyjściem na zadaszony taras. Trzy pokoje, łazienka, wiatrołap, komunikacja i garaż. Poddasze nieużytkowe. Wyjście na poddasze schodami strychowymi rozkładanymi. Zwarta bryła budynki i dach dwuspadowy sprzyjają szybkiej i taniej budowie i niskim kosztom eksploatacji.Rzuty

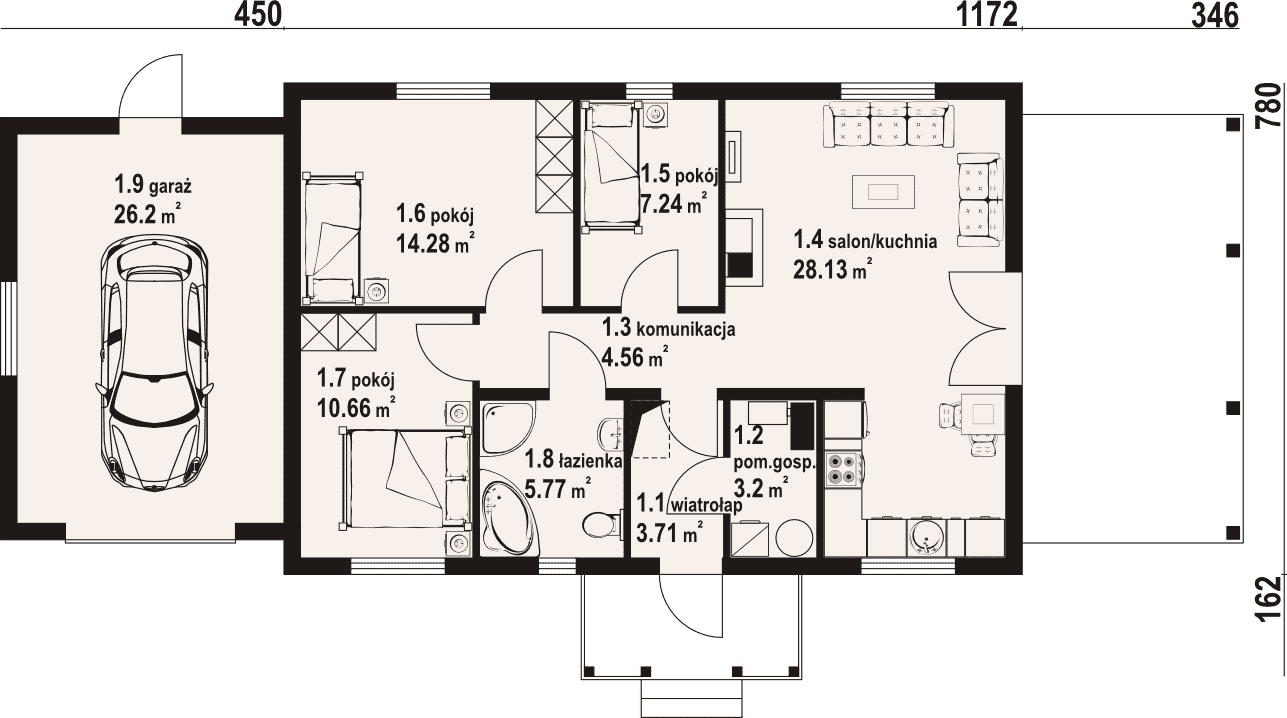

Parter
- 1.1 - wiatrołap3.71 m²
- 1.2 - pom. gosp.3.2 m²
- 1.3 - komunikacja4.56 m²
- 1.4 - kuchnia, salon28.13 m²
- 1.5 - pokój7.24 m²
- 1.6 - pokój14.28 m²
- 1.7 - pokój10.66 m²
- 1.8 - łazienka5.77 m²
- 1.9 - garaż26.2 m²

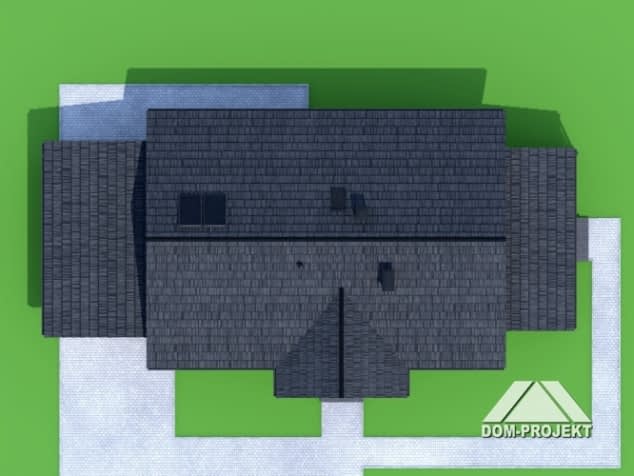

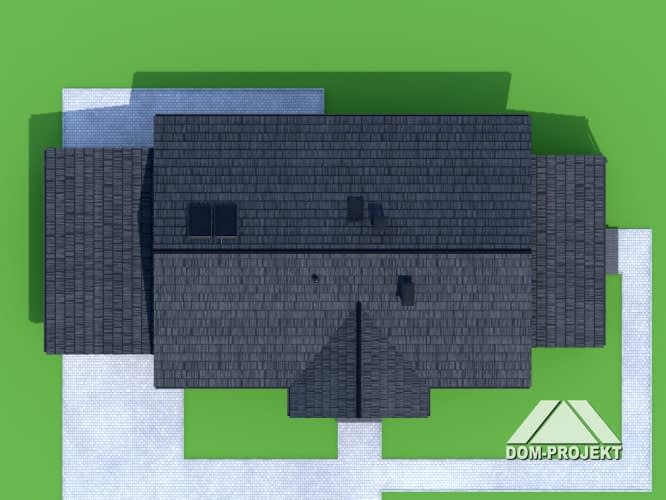

Sytuacja
Dane techniczne
- Powierzchnia użytkowa67.11 m²
- Powierzchnia netto103.75 m²
- Powierzchnia zabudowy121.57 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Powierzchnia dachu218 m²
- Kubatura420.15 m³
- Wysokość domu6.45 m
- Energia pierwotna69.65 kWh/m²/rok
- Minimalne wymiary działki26.73 x 16.87m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja grzewczakomplet instalacji, kocioł gazowy, instalacja solarna
Zawartość projektu
Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).
Część opisowa projektu architektoniczno-budowlanego składa się z:
opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń
Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:
rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
rzutu dachu
przekroi poprzecznych i ewentualnie podłużnych

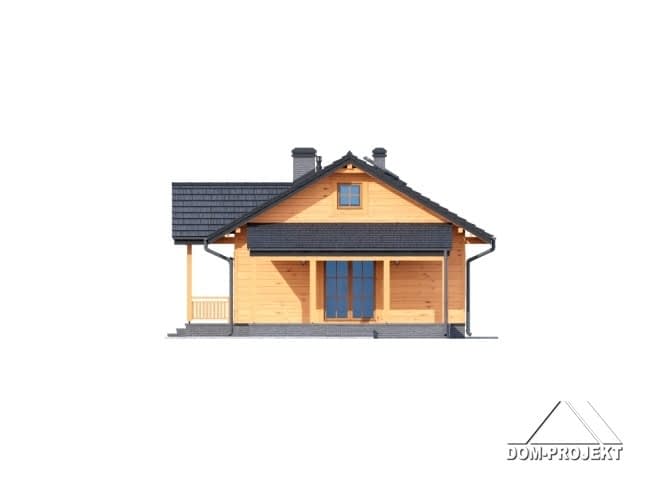

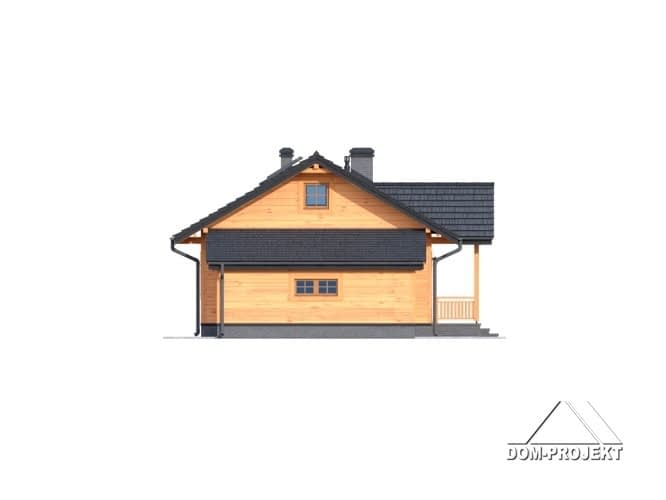

elewacji
zestawienia stolarki okiennej i drzwiowej
Ponadto projekt gotowy obejmuje opracowania branżowe stanowiące części projektu technicznego, a mianowicie:
projekt konstrukcji
projekt instalacji wodno-kanalizacyjnej
projekt instalacji centralnego ogrzewania
projekt instalacji gazowej (jeżeli występuje)
projekt instalacji elektrycznej i odgromowej
Część opisowa projektu technicznego składa się z:
- opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
- opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
- projektowanej charakterystyki energetycznej
Część rysunkowa projektu technicznego składa się między innymi z:
- rzutu fundamentów
- rzutów konstrukcyjnych poszczególnych kondygnacji
- rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
- rzutu więźby dachowej
- rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
- rzutów instalacji wod-kan
- rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
- rzutów instalacji elektrycznej
- schematu tablicy TM
- rzutu instalacji odgromowej
Do dokumentacji dołączone są kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce. Informujemy ponadto, że projekt gotowy może być wykorzystany do realizacji inwestycji po uprzednim zaadoptowaniu go do warunków i przepisów miejscowych oraz ewentualnych wymagań inwestora. Za zakres i poprawność adaptacji projektu oraz jego zgodność z obowiązującymi normami i przepisami w dniu złożenia projektu do urzędu celem otrzymania decyzji o pozwoleniu na budowę odpowiedzialność ponosi autor adaptacji. Obowiązki wynikające z tytułu sprawowania funkcji projektanta w rozumieniu ustawy Prawo Budowlane przejmuje autor adaptacji.
