Projekt domu Zgrabny 5

Name: Zgrabny 5
Brand: MG Projekt
SKU: zgrabny-5
Price: 5750.00 PLN
Availability: InStock

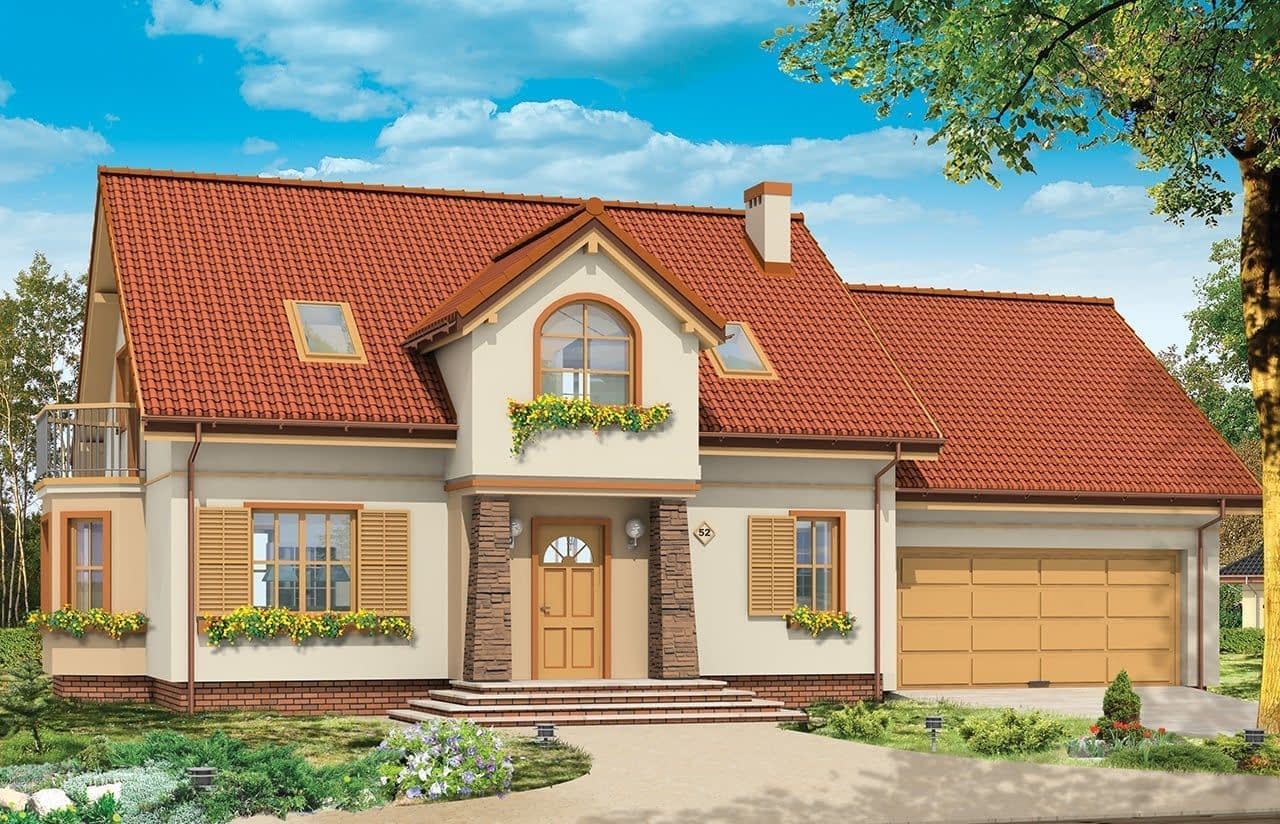

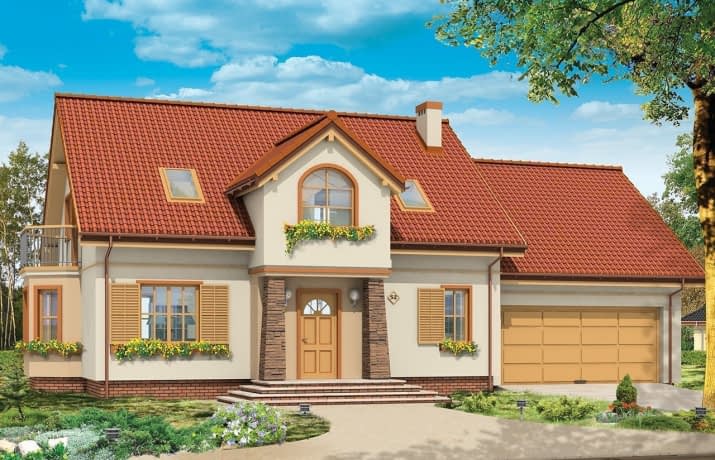

Projekt domu Zgrabny 5 – wizualizacja od frontu

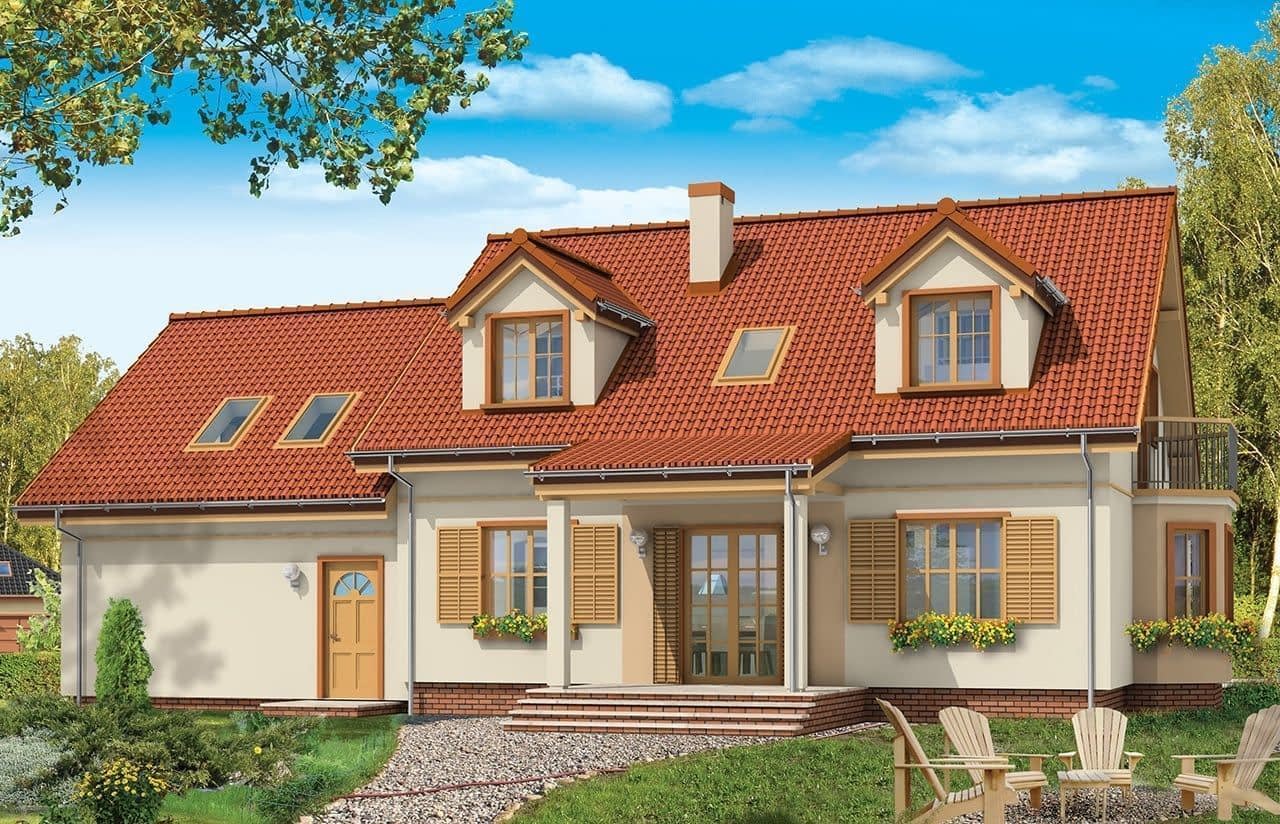

Projekt domu Zgrabny 5 – wizualizacja od strony ogrodu

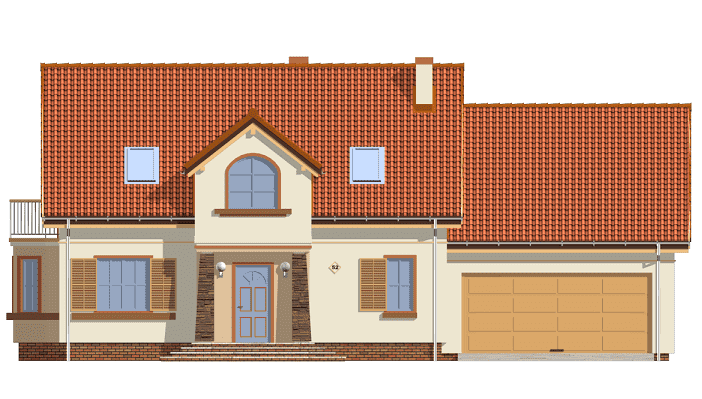

Projekt domu Zgrabny 5 – elewacja frontowa

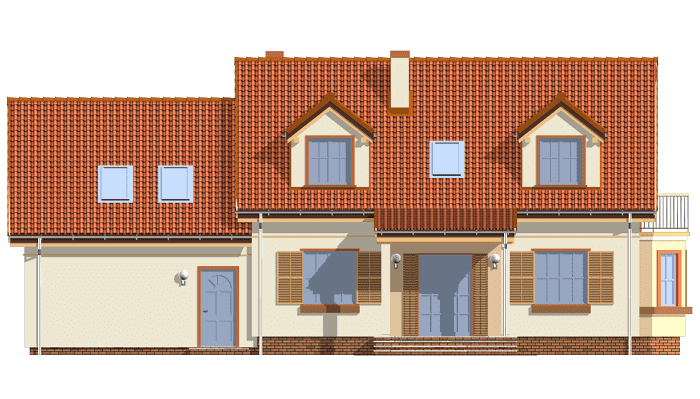

Projekt domu Zgrabny 5 – elewacja ogrodowa

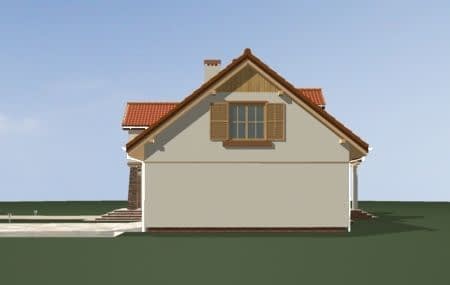

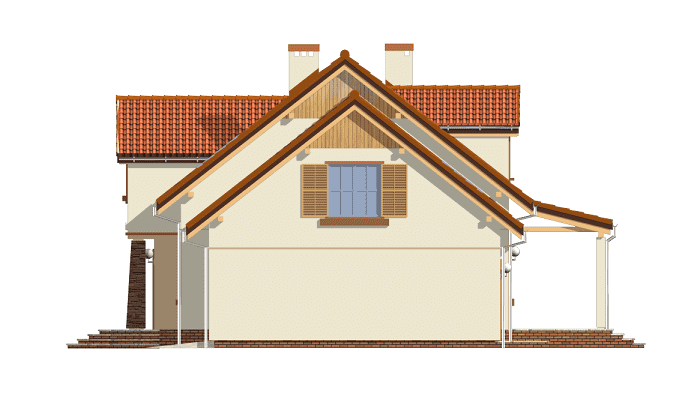

Projekt domu Zgrabny 5 – elewacja boczna 1

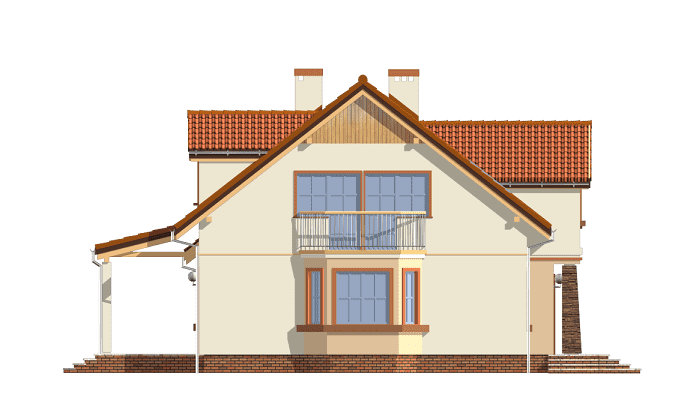

Projekt domu Zgrabny 5 – elewacja boczna 2

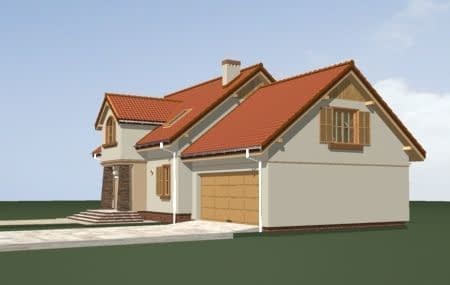

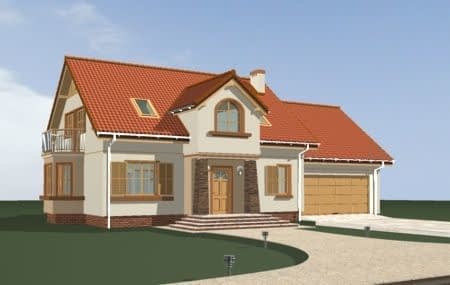

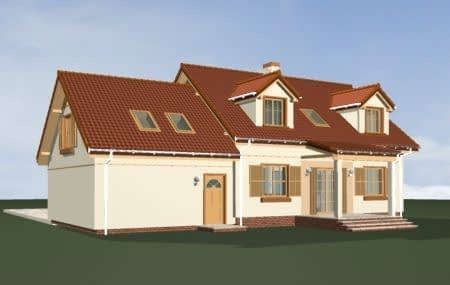

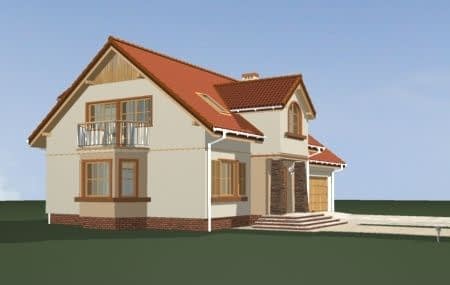

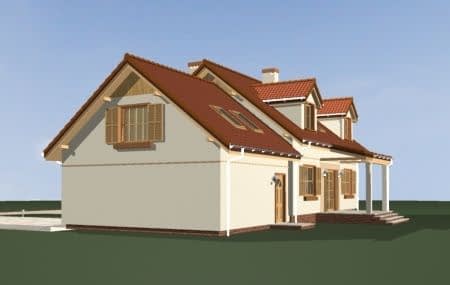

Projekt domu Zgrabny 5 – widok bryły domu 1

Projekt domu Zgrabny 5 – widok bryły domu 2

Projekt domu Zgrabny 5 – widok bryły domu 3

Projekt domu Zgrabny 5 – widok bryły domu 4

Autor projektu:MG Projekt

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 750 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa142.2 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachDwuspadowy
Kąt nach. dachu38°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Zgrabny 5 to wersja domu Zgrabny z garażem dwustanowiskowym i rozbudowaną częścią mieszkalną – dom z poddaszem użytkowym o powierzchni 142,2 m².

Parter

Salon z aneksem jadalnym, kuchnią i kominkiem oraz dodatkowy pokój – sypialnia lub gabinet.

Poddasze

Na górze są trzy przestronne sypialnie z łazienką. Garaż ma 34,56 m², a strych 26,87 m².

wymiary budynku: 18,75 × 10,01 m
minimalna działka: 26,75 × 18,83 m
dach dwuspadowy 38°, wysokość 7,87 m
kubatura: 811 m³

Ile kosztuje budowa?

Według kosztorysu MG Projekt stan surowy zamknięty to ok. 349 tys. zł, roboty wykończeniowe ok. 363 tys. zł, instalacje ok. 128 tys. zł, a realizacja domu pod klucz ok. 713 tys. zł. To kwoty netto (bez VAT), policzone na średnich krajowych cenach z Sekocenbudu dla budowy systemem gospodarczym. Rzeczywisty koszt będzie inny: zależy od regionu, ekipy, terminu budowy i wybranego standardu, więc traktuj te liczby jako punkt wyjścia do własnej wyceny.

Szukasz Zgrabnego z dużym garażem? Zamów projekt domu Zgrabny 5 na wbudowie.pl.

Konstrukcja

Fundamenty: ławy betonowe, ściany z bloczków

Ściany zewnętrzne: dwuwarstwowe: porotherm + styropian

Strop: Teriva

Elewacje: tynk cienkowarstwowy

Pokrycie dachu: dachówka

Rzuty

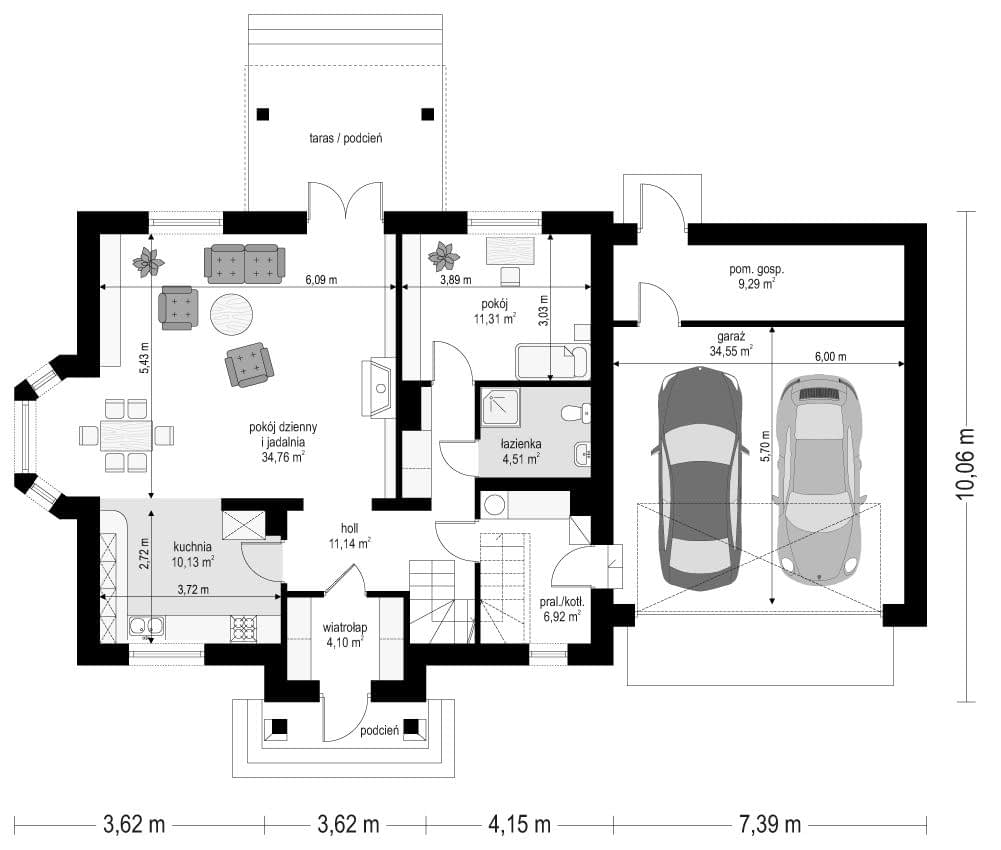

Parter

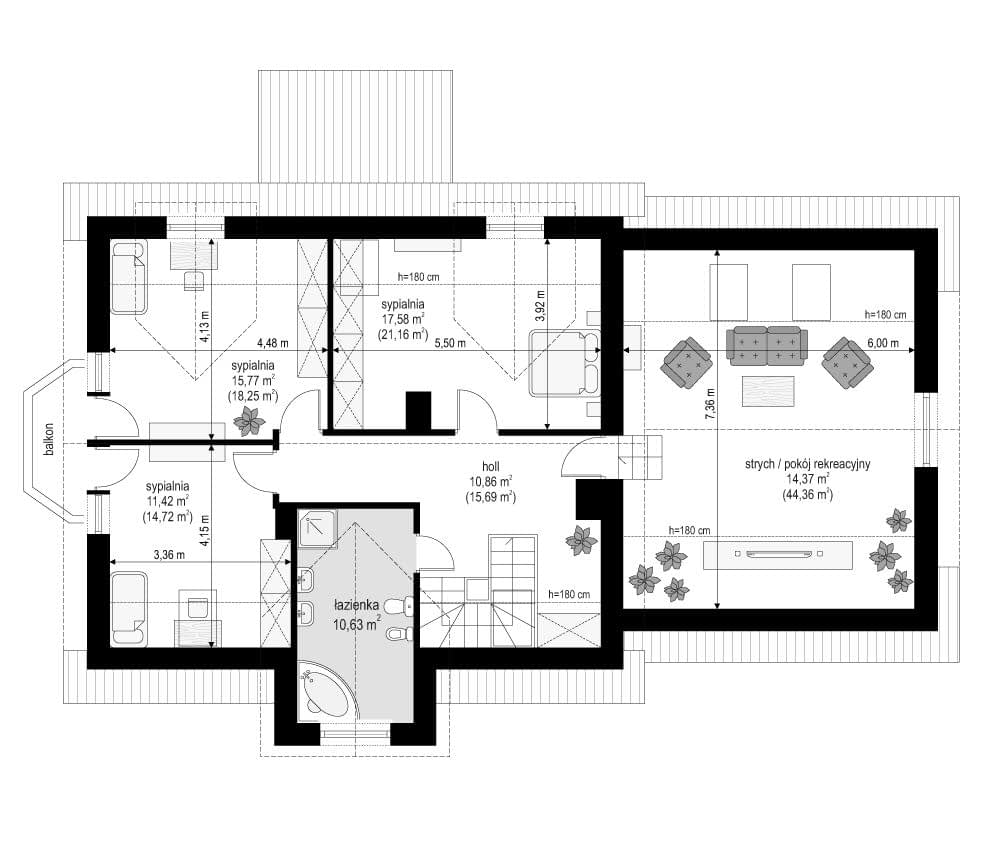

Poddasze

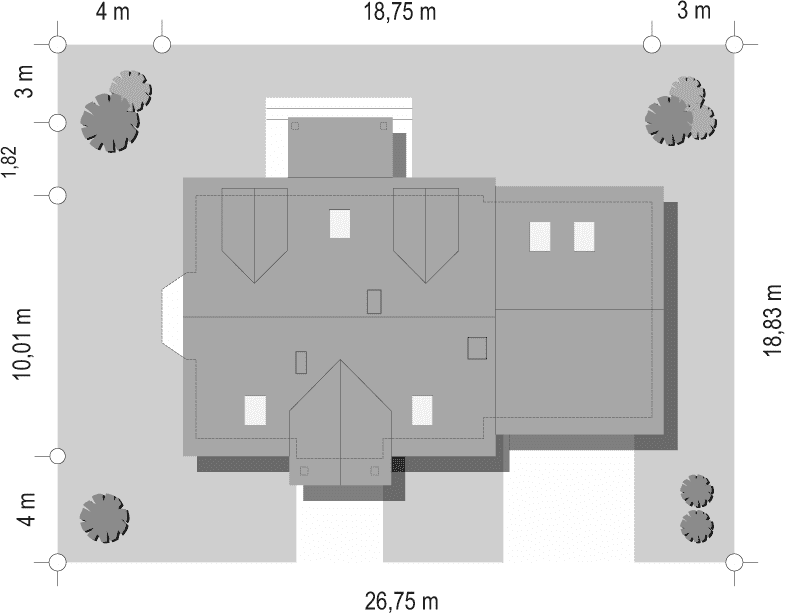

Sytuacja na działce

Dane techniczne

Powierzchnia użytkowa142.2 m²
Powierzchnia netto158.4 m²
Powierzchnia zabudowy142.2 m²
KominekTak
Liczba łazienek2
Liczba pokoi6
Powierzchnia dachu262 m²
Kubatura811 m³
Długość domu10.01 m
Szerokość domu18.75 m
Wysokość domu7.87 m
Poddaszeużytkowe
Energia pierwotna69 kWh/m²/rok
Energia końcowa64.3 kWh/m²/rok
Minimalne wymiary działki18.83 x 26.75m
GarażDwustanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu38°

Instalacja grzewcza

EUco44.7 kwH/m²/rok

Koszty budowy

Stan surowy243388 zł
Stan surowy zamknięty349460 zł
Koszt wykończenia363361 zł
Koszt instalacji128124 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
