Projekt domu ZGRABNY D53

Name: ZGRABNY D53
Brand: EG-domy
SKU: zgrabny-d53
Price: 3799.00 PLN
Availability: InStock

Autor projektu:EG-domy

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 799 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa94.5 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Odbicie lustrzaneTak
Czas realizacji7 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Dom wg. projektu ZGRABNY D53 zapewnia świetnie rozplanowany układ funkcjonalny w połączeniu z niskimi kosztami budowy oraz eksploatacji. Na 100 m² zaplanowano salon z jadalnią oraz częściowo wydzieloną kuchnię. Zadaszony taras od strony ogrodu posiada wejście zarówno z salonu jak i kuchni. Zaprojektowano 3 pokoje, z czego pokój znajdujący się przy salonie może pełnić funkcję gabinetu. W wiatrołapie przewidziano miejsce na duże szafy, kierując się dalej na lewo zlokalizowano łazienkę z prysznicem i wanną oraz naprzeciwko niej pomieszczenie techniczne.

Dom charakteryzuje się zwartą bryłą, opartą na planie prostokąta, z oplatająca go ramą. Elewację zaprojektowano jako połączenie bieli i szarości w połączeniu ze wstawkami z drewnianych desek.

Konstrukcja

Fundamenty

ławy fundamentowe żelbetowe monolityczne

Ściany fundamentowe

bloczki betonowe

Ściany konstrukcyjne

pustaki gazobetonowe o grubości 24 cm

Ściany działowe

pustaki gazobetonowe o grubości 12 cm

Strop

żelbetowy monolityczny

Dach dwuspadowy

pokryty blachodachówką

Rzuty

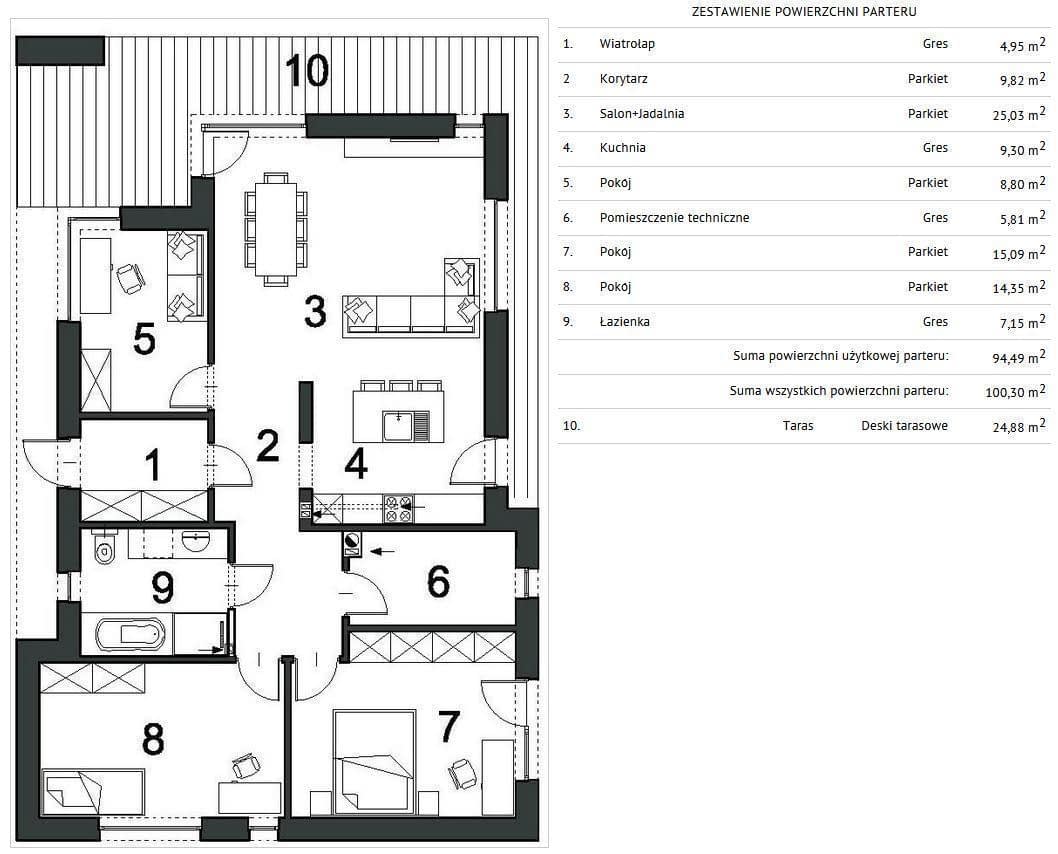

Rzut parteru

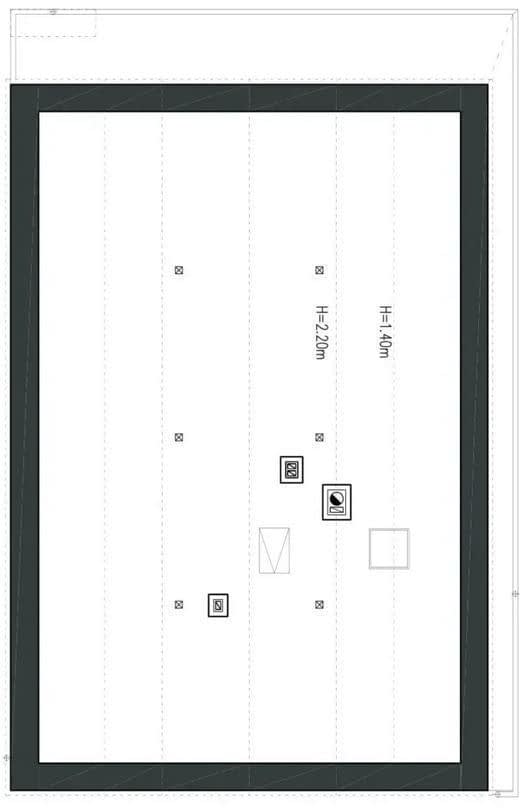

Rzut poddasza

Poddasze nieużytkowe60.59

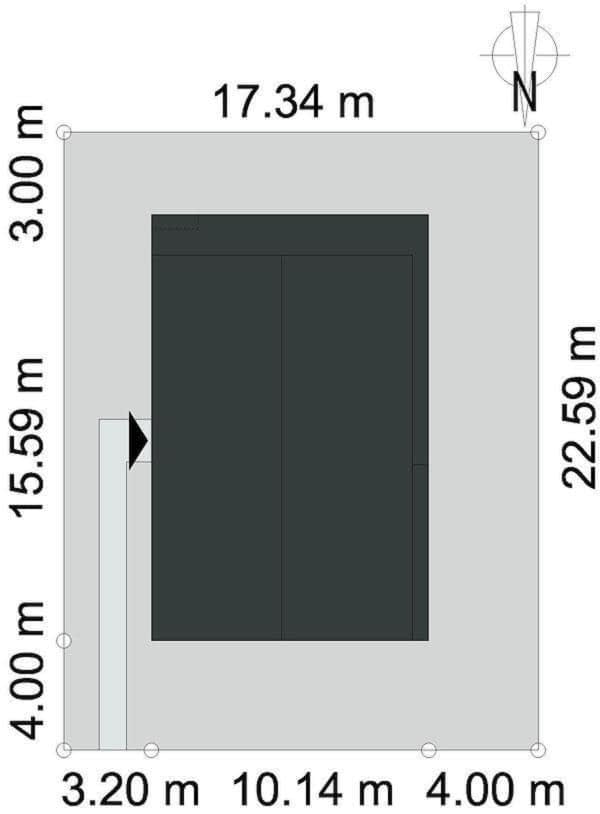

Orientacja na działce

Dane techniczne

Powierzchnia użytkowa94.5 m²
Powierzchnia netto100.31 m²
Powierzchnia zabudowy142.87 m²
Liczba łazienek1
Liczba pokoi3
Kubatura270.71 m³
Długość domu15.59 m
Szerokość domu10.14 m
Wysokość domu7.03 m
PiwnicaBrak podpiwniczenia
PoddaszeNie
GarażBez garażu
Rodzaj dachuDwuspadowy

Instalacja grzewcza

Instalacja opcjonalna

Zawartość projektu

Gotowy projekt domu, który Ci dostarczamy, składa się z kilku działów, są to:

Projekt architektoniczno-budowlany (3 egzemplarze) w wersji papierowej

Opis architektoniczny z elementami konstrukcji.

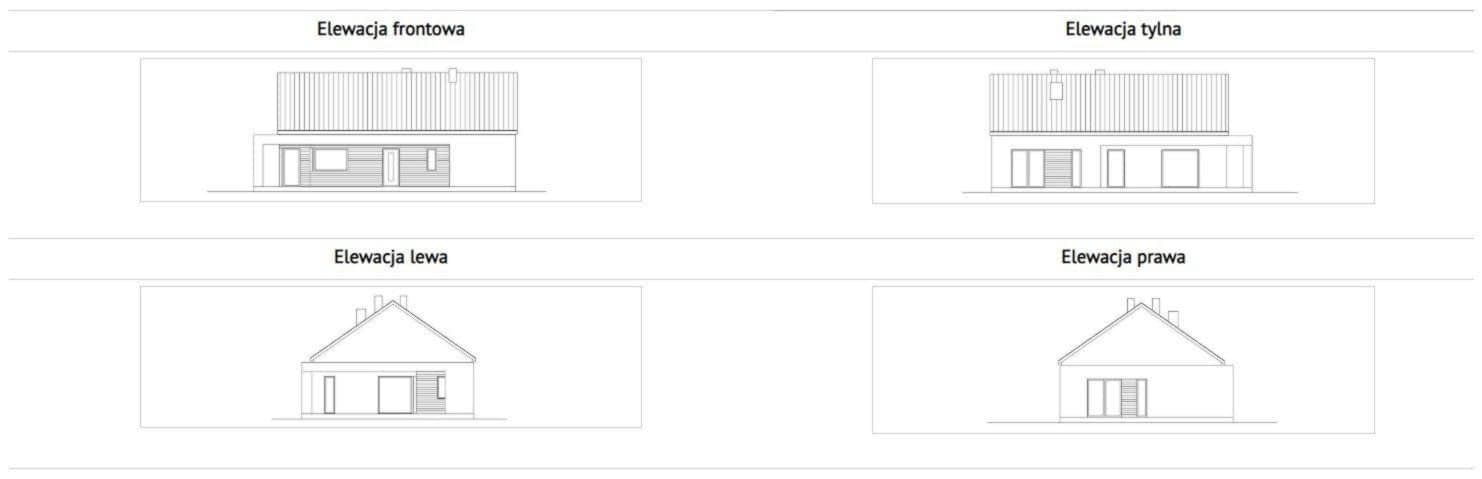

Część rysunkowa (rzuty parteru, poddasza, piętra i dachu, przekroje i elewacje budynku).

Projekt techniczny (3 egzemplarze) w wersji papierowej

Opisy branżowe (konstrukcja, branża sanitarna i elektryczna).
Część rysunkowa – konstrukcja (rzuty fundamentów, stropu, więźby, dachu oraz przekroje, szczegóły konstrukcji i ewentualne szczegóły budowlane).
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznych, instalacji wodno-kanalizacyjnej i ciepłej wody, instalacji grzewczych, ew. instalacji gazowej).

Materiały dodatkowe dodawane do projektu w wersji papierowej

Bezpłatna zgoda na zmiany, która jest potrzebna dla architekta adaptującego aby mógł dokonać modyfikacji w projekcie.
Charakterystyka energetyczna (dla projektów domów).
Kopie uprawnień architektów i branżystów.

Płatne Dodatki do projektów sprzedawane w formie elektronicznej na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Wykaz dokumentów zawartych w projekcie sauny

Projekt techniczny

Opisy techniczny wszystkich części składowych sauny
Część rysunkowa – konstrukcja (rzut sauny, rzut fundamentów, rzut podłogi, rzut dachu, przekroje, elewacje zewnętrzne, elewacja pomieszczenia sauny, szkielety – elewacji południowej, wschodniej, północnej, zachodniej, detale konstrukcyjne, zestawienie stolarki okienno-drzwiowej, zestawienie materiałów)
Część rysunkowa do projektów instalacji (schematy: instalacji elektrycznej i wodno-kanalizacyjnej)

Projekty saun sprzedawane w formie elektronicznej (w formacie PDF) na płycie (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Płatne Dodatki do projektów sauny sprzedawane są w formie elektronicznej na płycie czyli kosztorys inwestorski (z wyjątkiem dodatkowego egzemplarza projektu) i bez prawa zwrotu.

Standardowy zakres zmian

Aby dopasować projekt do swoich potrzeb, otrzymasz bezpłatne pozwolenie na zmiany. Standardowo obejmuje ono m.in. przesunięcie drzwi, okien, zmianę funkcji pomieszczeń czy rodzaju ogrzewania. Jeśli taka zgoda to za mało, skontaktuj się z nami.

Dodatki
