Projekt domu Zosia 7 B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 290 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa114.48 m²
KondygnacjeParterowy
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu30°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

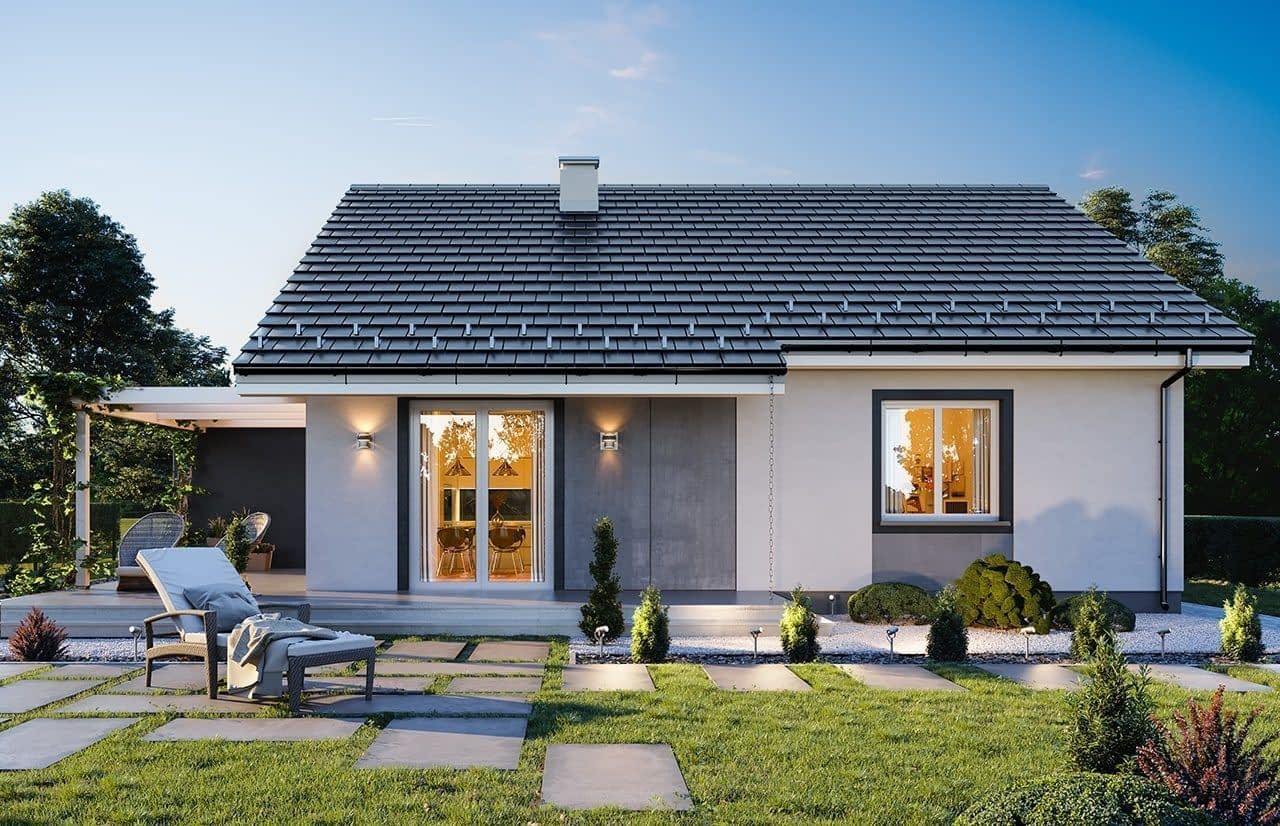

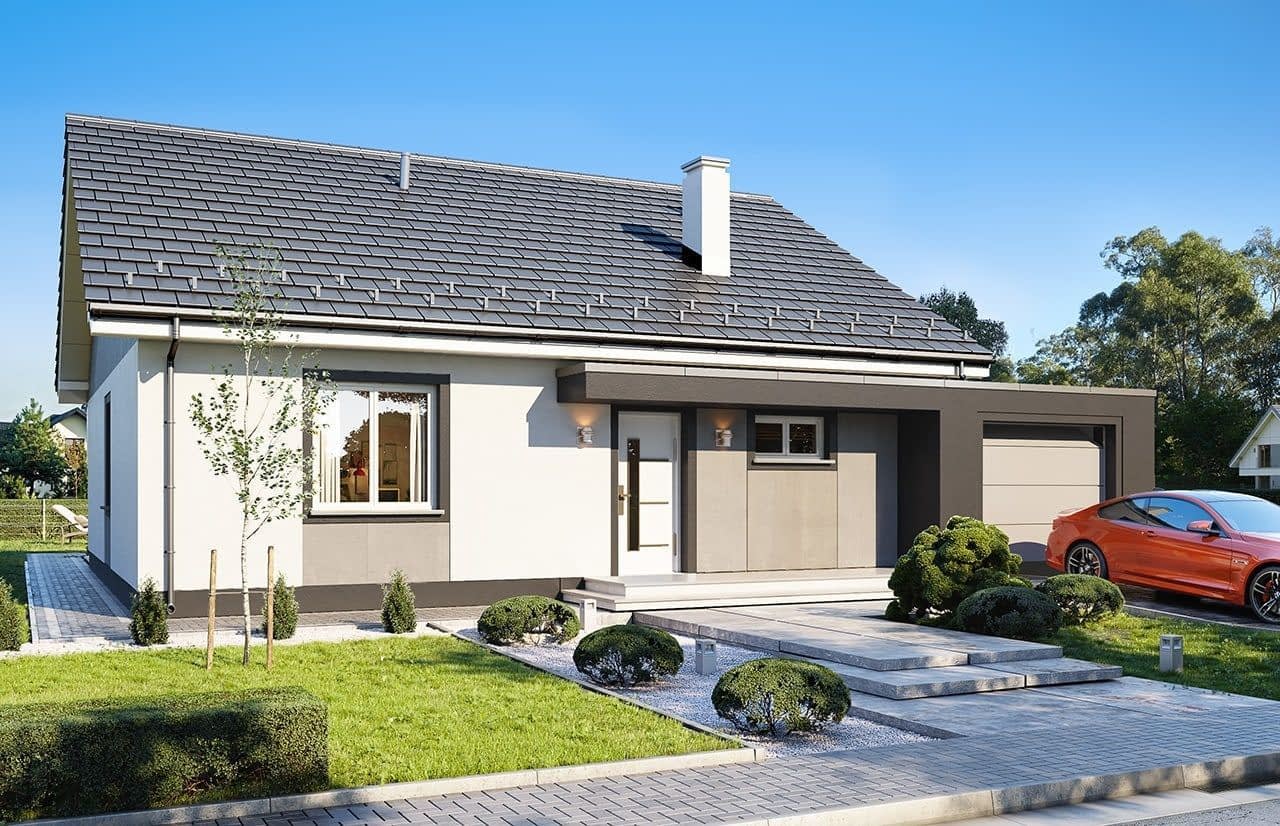

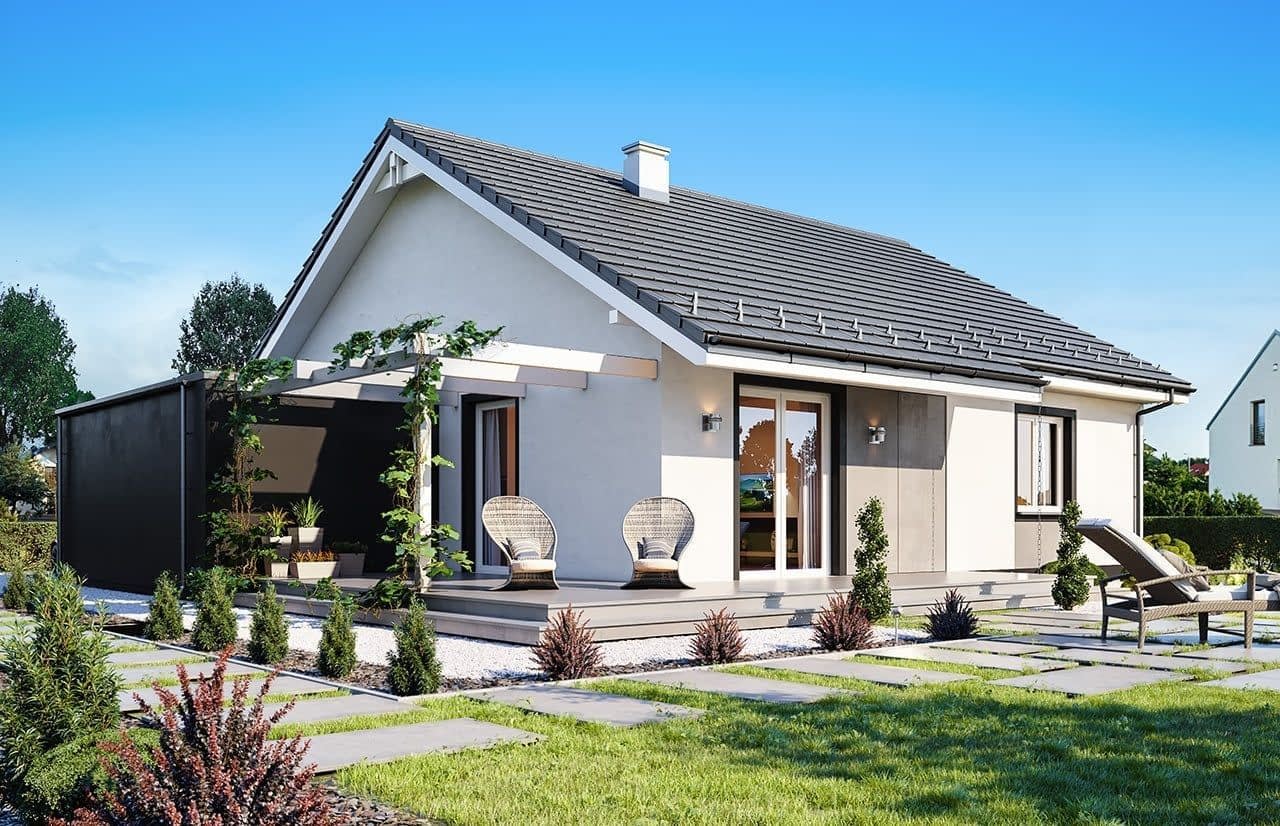

Projekt domu Zosia 7 B to wersja wariantowa projektu „Zosia” - czyli największa, maksymalnie rozbudowana wersja domu z tej serii, o kwadratowym planie o wymiarach 10,7 x 10,7 m, oraz z dobudowanym garażem. Dom ma nadal - tak jak pozostałe projekty z serii „Zosia” - prostą bryłę i konstrukcję, ale zyskał nowoczesny sznyt i jest urozmaicony detalami jak garaż z płaskim dachem, czy komponujące się z garażem zadaszenie drzwi wejściowych, czy wreszcie pergola przykrywająca część tarasu ogrodowego. Projekt domu Zosia 7 B, mimo kilku urozmaiceń, dzięki swojej prostocie jest łatwy w budowie, a przez to niedrogi. Jednocześnie funkcjonalnie w stu procentach spełnia wymagania komfortowego mieszkania dla cztero- czy nawet sześcioosobowej osobowej rodziny. Budynek przykryto dwuspadowym dachem o kącie 30 stopni. Nad parterem przewidziano strop drewniany belkowy i poddasze użytkowe z dwoma pokojami, na które dostajemy się schodami między kuchnią i łazienką. Do domu wchodzimy przez przedsionek z dużą szafą do holu i salonu. Z boku przy wejściu przechodzimy do kotłowni i dalej do garażu. Kotłownia została przewidziana w projekcie jako gazowa, ale łatwo można ją przerobić na kotłownię na paliwo stałe. Dalej mamy łazienkę i schody (pod schodami od strony garażu mieści się praktyczny schowek). Z lewej strony mamy trzy sypialnie, w tym sypialnię rodziców z garderobą. Pozostała część wnętrza to salon z aneksem kuchennym o powierzchni około 35 m2. Z salonu wydostajemy się do ogrodu i na tarasy. Taras o kształcie litery L jest częściowo odkryty, a częściowo przesłonięty pergolą.Na poddaszu zaprojektowano dodatkowe dwa pokoje i łazienkę. Oczywiście poddasze może być pozostawione jako przestrzeń wolna, bez podziałów na pokoje, lub może to być po prostu strych, który w przyszłości zostanie zagospodarowany. Dom jest bardzo funkcjonalny i ma rozbudowany program pomieszczeń. Nie ma tutaj zmarnowanej przestrzeni - wszystko jest praktycznie wykorzystane. Dom ma bezpretensjonalną i przyjemną dla oka stylistykę. Zdecydowaną zaletą domków z serii „Zosia” jest ich prostota i funkcjonalność, przekładające się na maksymalny efekt inwestycji uzyskany za niewielkie pieniądze. Każdą kolejną wersję domu z tej serii staramy się projektować jeszcze lepiej i sensowniej. Dom Zosia 7 B jest zaprojektowany jako energooszczędny, bardzo dobrze ocieplony. Będzie dzięki temu tani w późniejszej eksploatacji. Zachęcamy do zapoznania się z pełną ofertą pracowni MG Projekt tej serii: projekt domu Zosia, projekt domu Zosia 2, projekt domu Zosia 3, projekt domu Zosia 4, projekt domu Zosia 5, projekt domu Zosia 6, projekt domu Zosia 7, projekt domu Zosia 8. Zapraszamy!

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane – bloczki gazobeton 24 cm + styropian
Stropstrop drewniany belkowy
Elewacjetynk cienkowarstwowy
Pokrycie dachudachówka

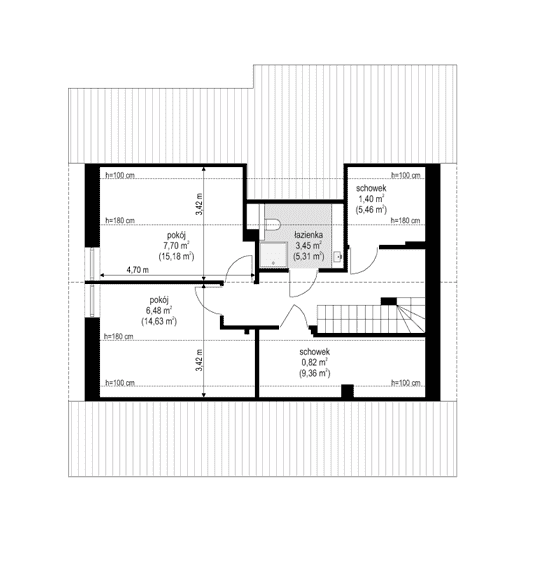

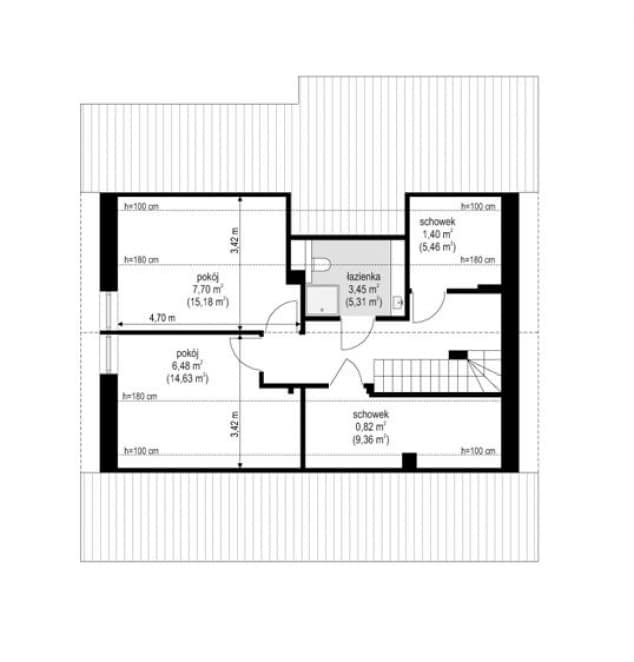

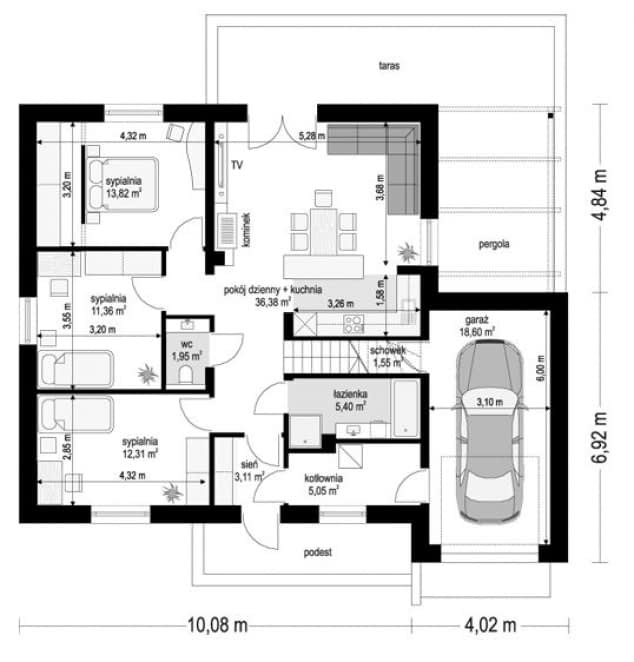

Rzuty

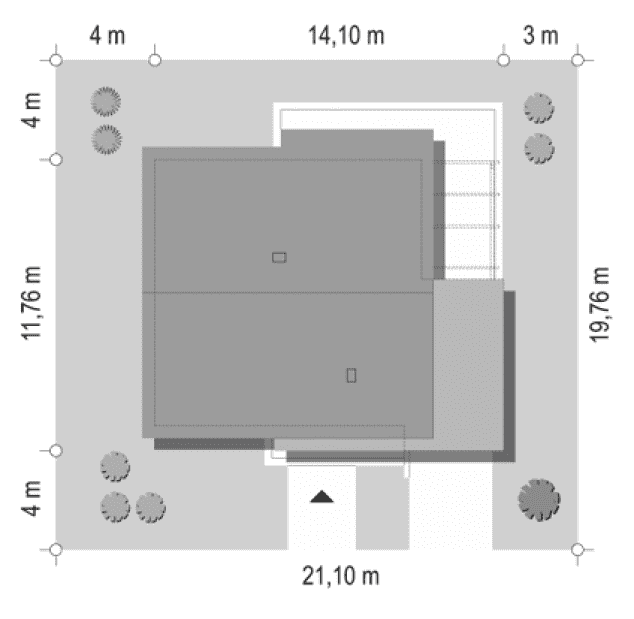

sytuacja

Dane techniczne

Powierzchnia użytkowa114.48 m²
Powierzchnia netto119.53 m²
Powierzchnia zabudowy139.57 m²
KominekTak
Liczba łazienek2
Liczba pokoi4
Powierzchnia dachu164.7 m²
Kubatura538 m³
Długość domu11.76 m
Szerokość domu14.1 m
Wysokość domu6.69 m
Minimalne wymiary działki19.76 x 21.1m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu30°

Koszty budowy

Stan surowy115128 zł
Stan surowy zamknięty163669 zł
Koszt wykończenia291373 zł
Koszt instalacji81211 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
