- Typ projektuWolnostojący
- Powierzchnia użytkowa142.4 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

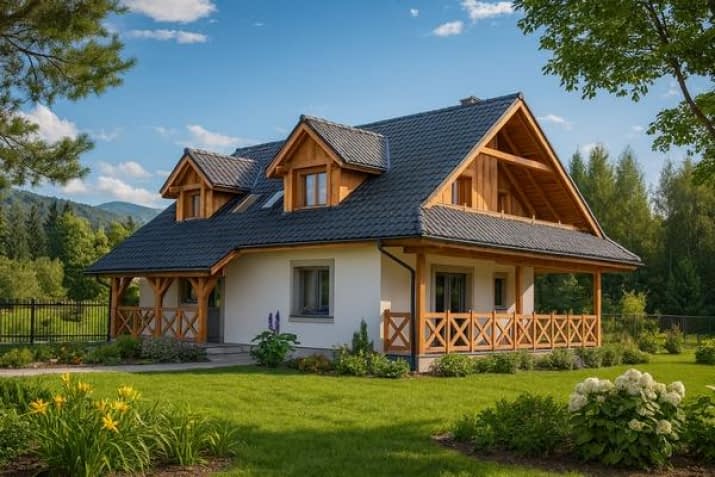

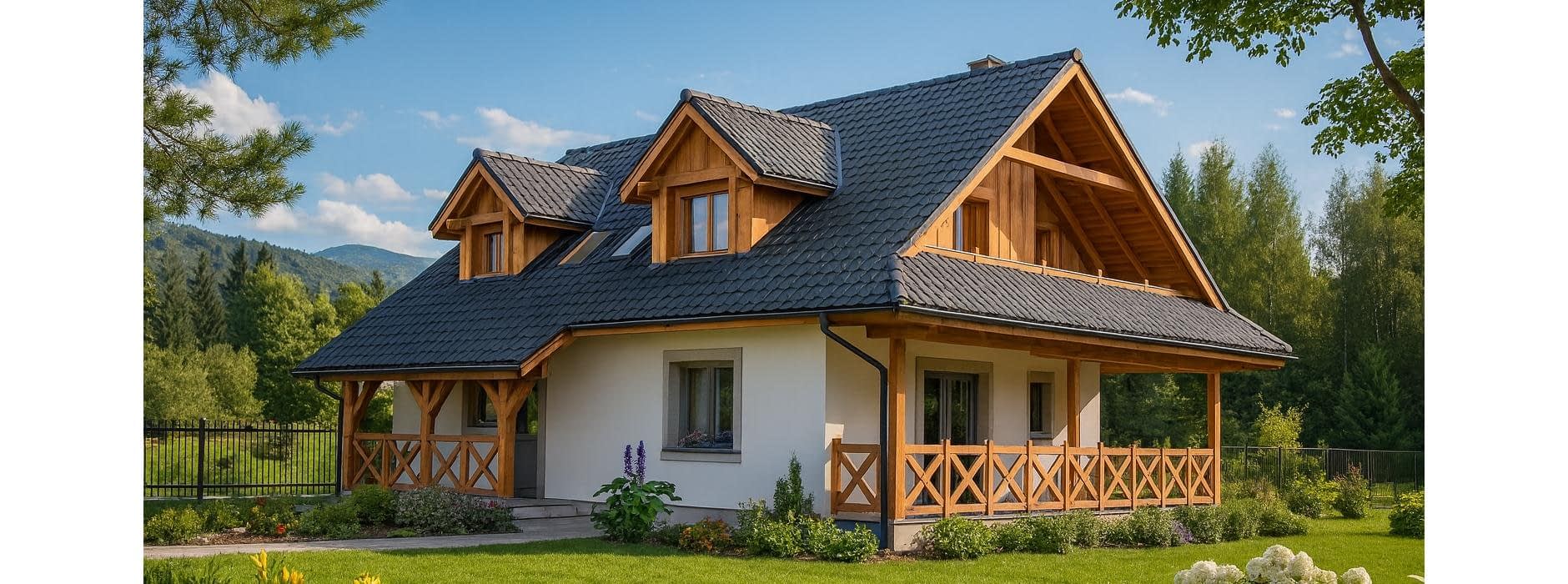

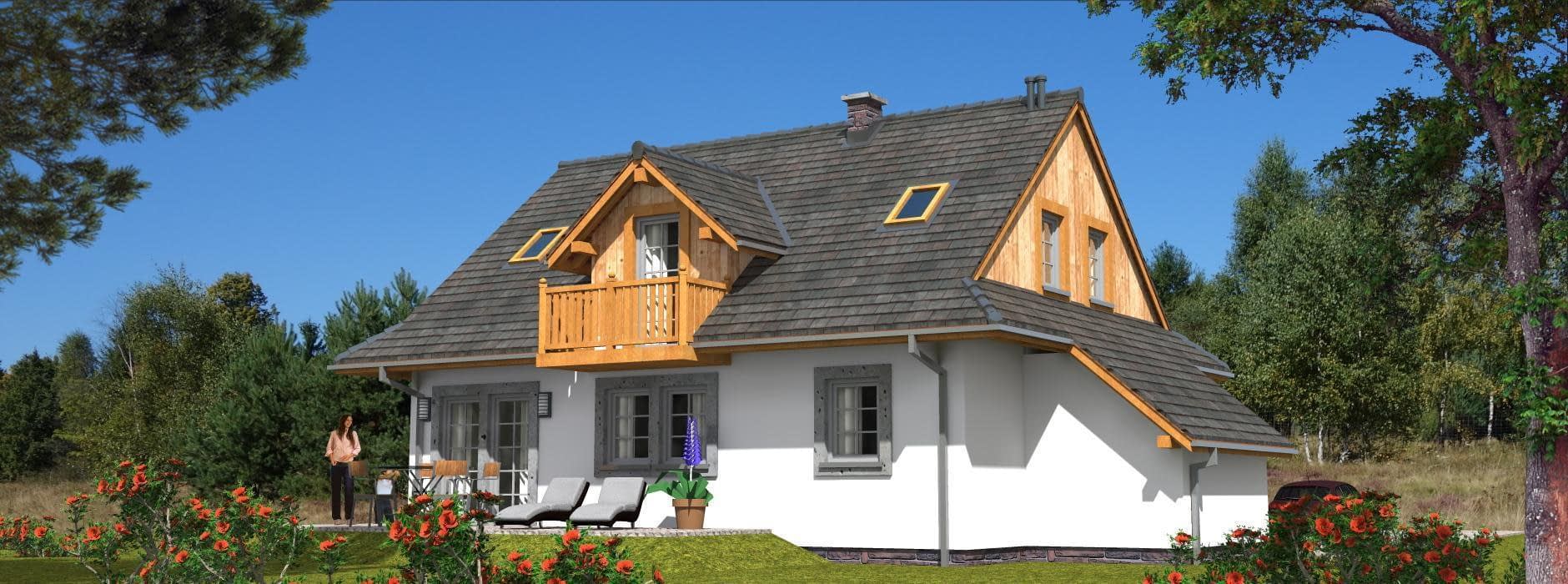

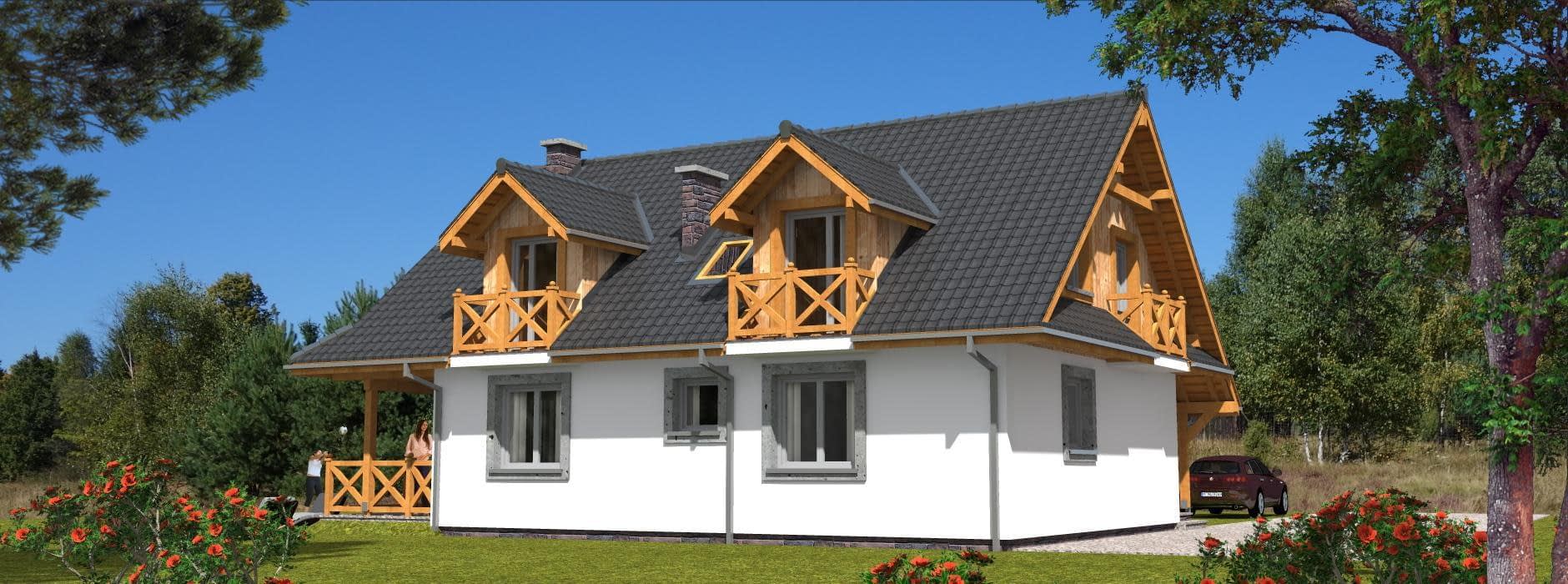

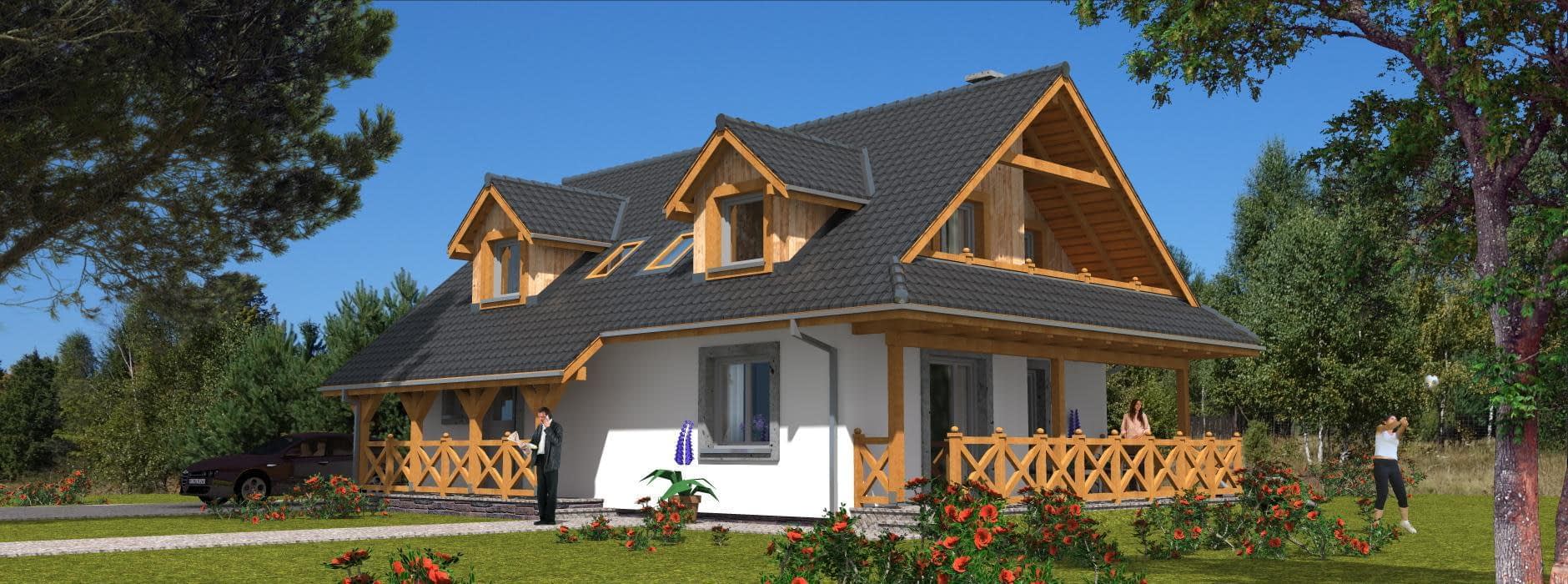

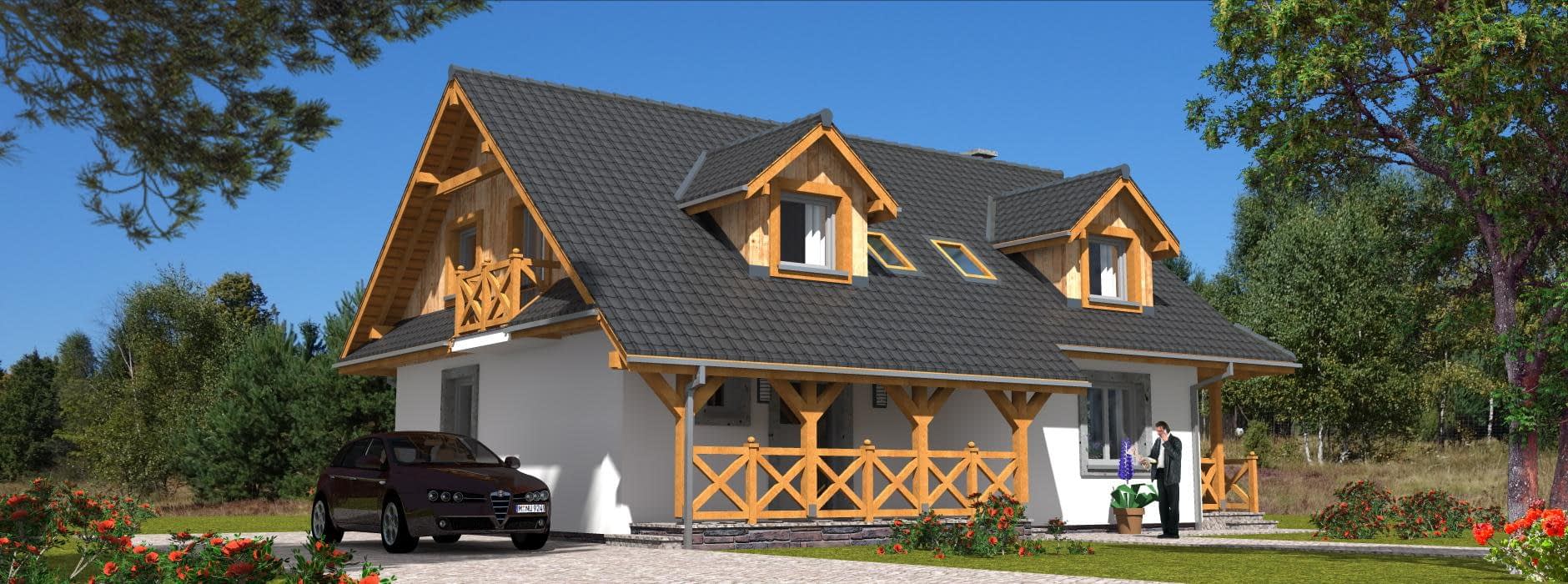

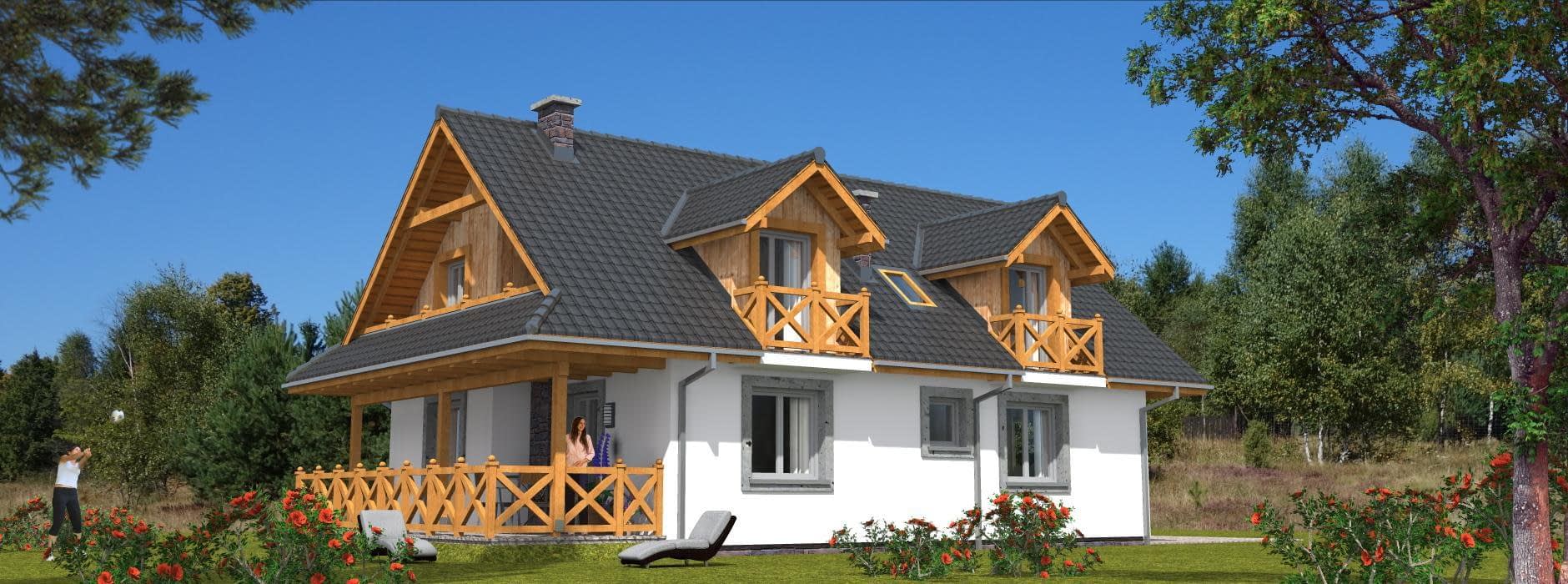

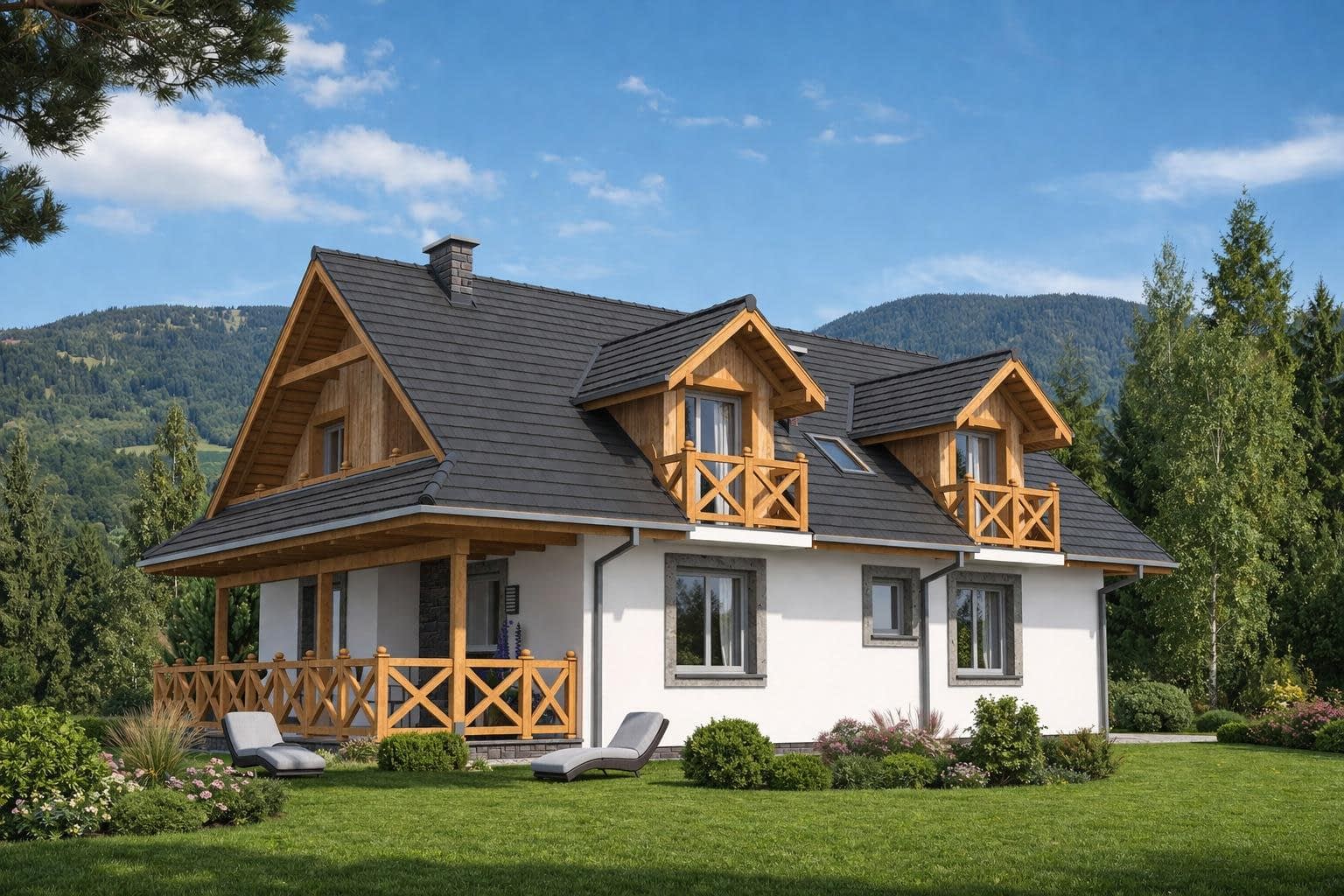

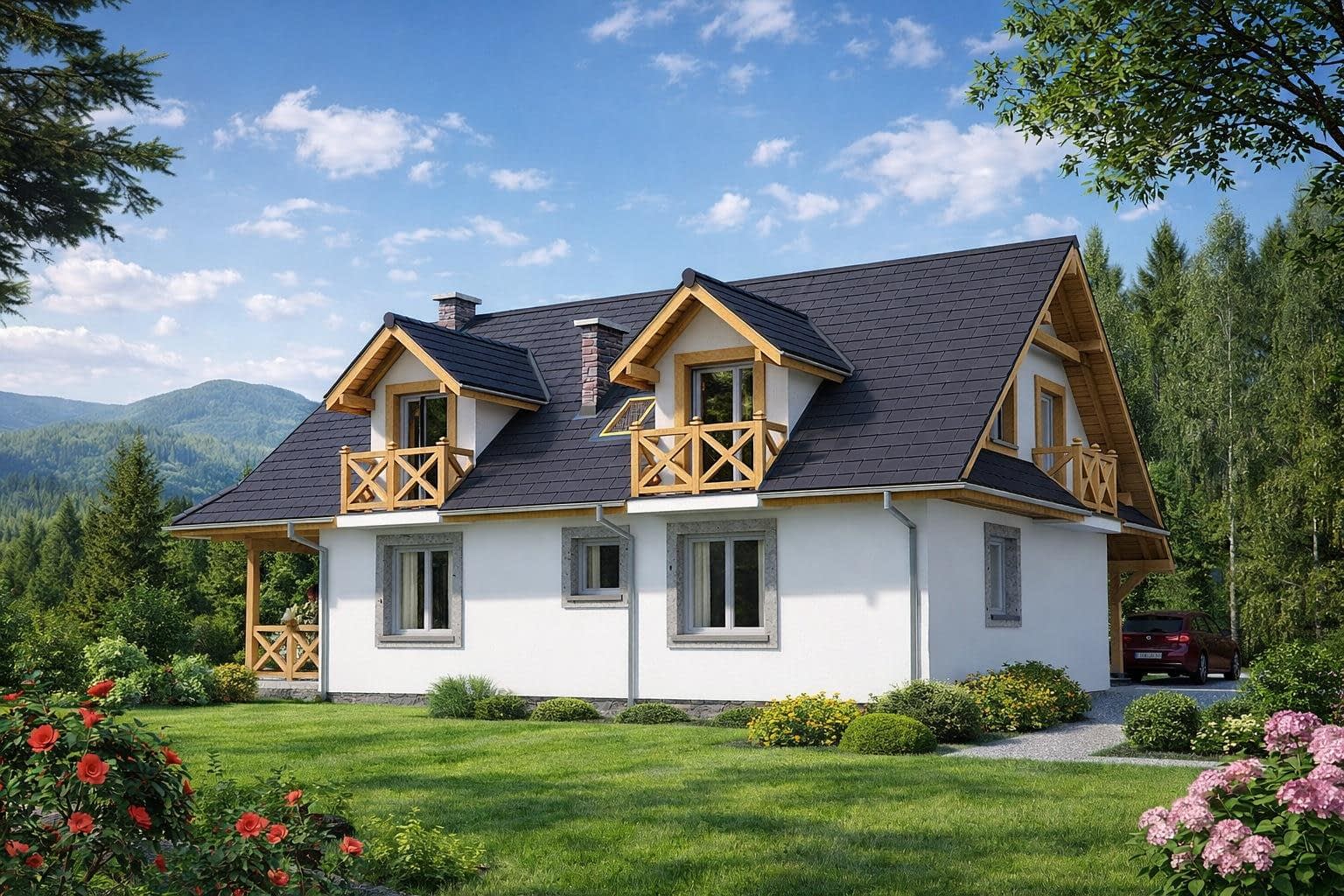

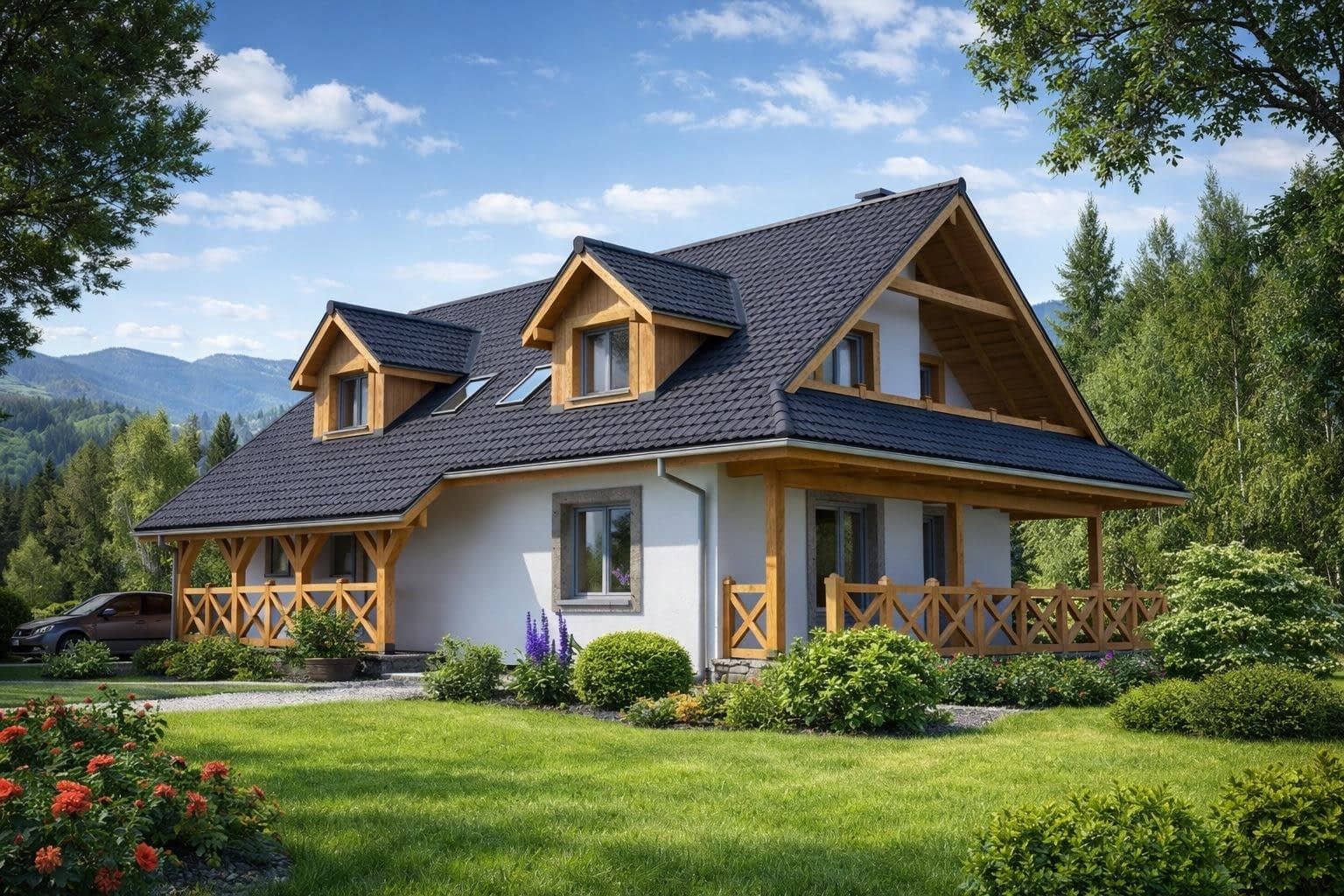

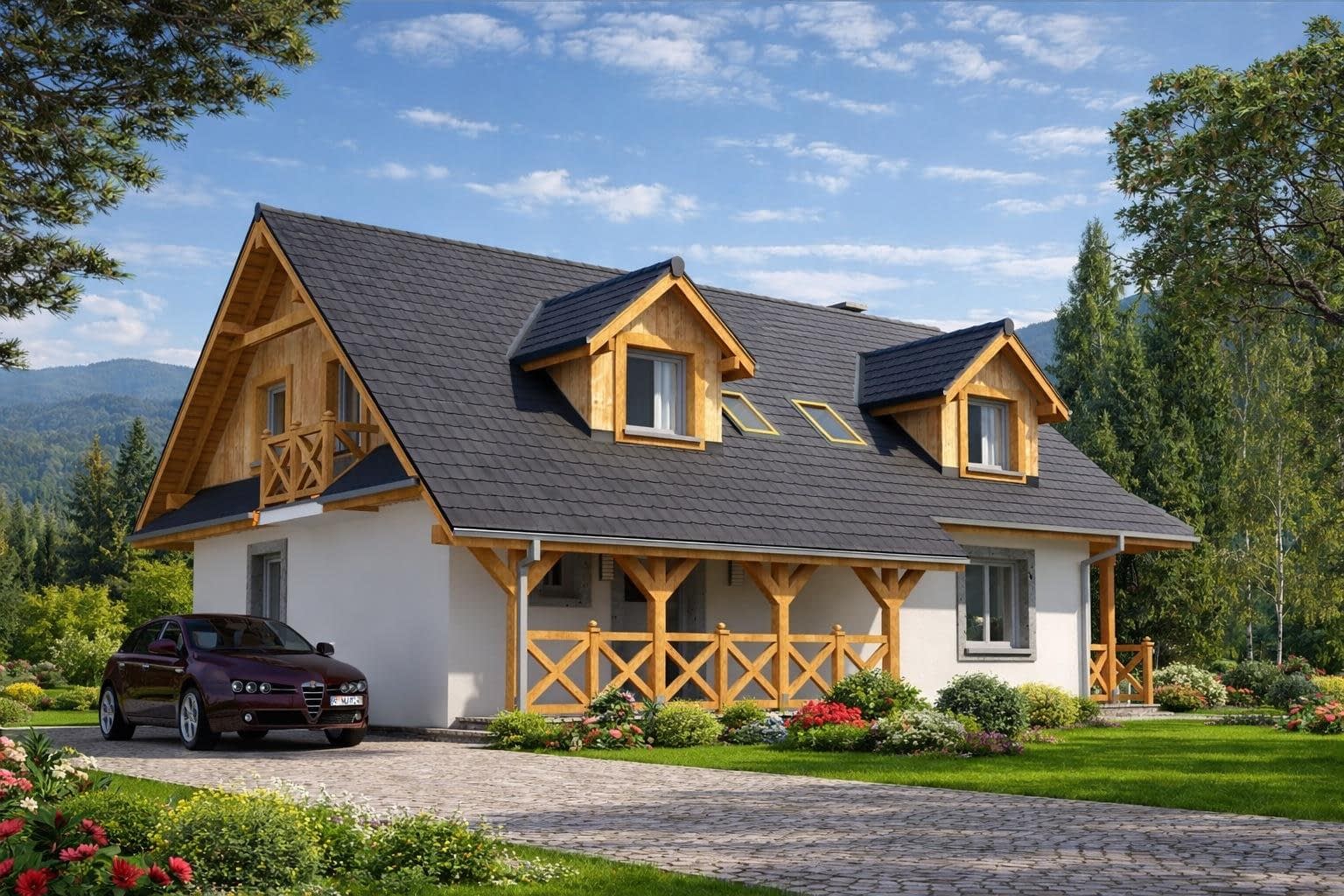

Projekt domu murowanego A-124 „DOM GRABOWA” – nowoczesna interpretacja stylu góralskiego. Projekt A-124 „DOM GRABOWA” to propozycja dla osób poszukujących solidnego domu murowanego o wyjątkowym klimacie. Architektura nawiązuje do tradycji góralskich domów beskidzkich, ale została wzbogacona o nowoczesne rozwiązania funkcjonalne. To przestronny budynek jednorodzinny z poddaszem użytkowym, który zapewnia komfort mieszkania nawet dla dużej rodziny. Architektura domu murowanego: Budynek wyróżnia się dwuspadowym dachem, klasyczną bryłą i detalami inspirowanymi stylem beskidzkim. Konstrukcja murowana gwarantuje trwałość na pokolenia, wysoką odporność na warunki atmosferyczne i świetną izolację cieplną. Dom wpisze się idealnie w krajobraz górski, podmiejski czy wiejski. Układ funkcjonalny: Parter – serce domu: duży pokój dzienny z kominkiem i otwartą klatką schodową, obszerna kuchnia z miejscem na stół jadalny, łazienka i dodatkowa sypialnia, pomieszczenie gospodarcze. Poddasze – strefa nocna: cztery sypialnie, duża łazienka, przestronny hall z możliwością aranżacji kącika rekreacyjnego. Dlaczego warto wybrać dom murowany A-124? solidna konstrukcja odporna na upływ czasu, świetna akustyka i komfort cieplny, 6 pokoi i duża kuchnia – idealne dla większej rodziny, połączenie tradycji architektury góralskiej z nowoczesnym układem funkcjonalnym. Projekt murowanego domu A-124 „DOM GRABOWA” to trwałe i komfortowe rozwiązanie dla osób, które szukają przestronnego domu w klimacie beskidzkim. To idealny wybór dla rodziny ceniącej funkcjonalność i solidność konstrukcji.Rzuty

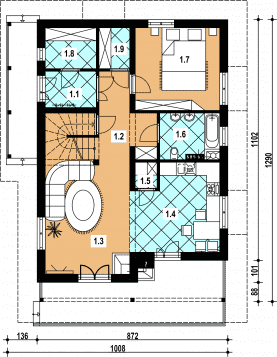

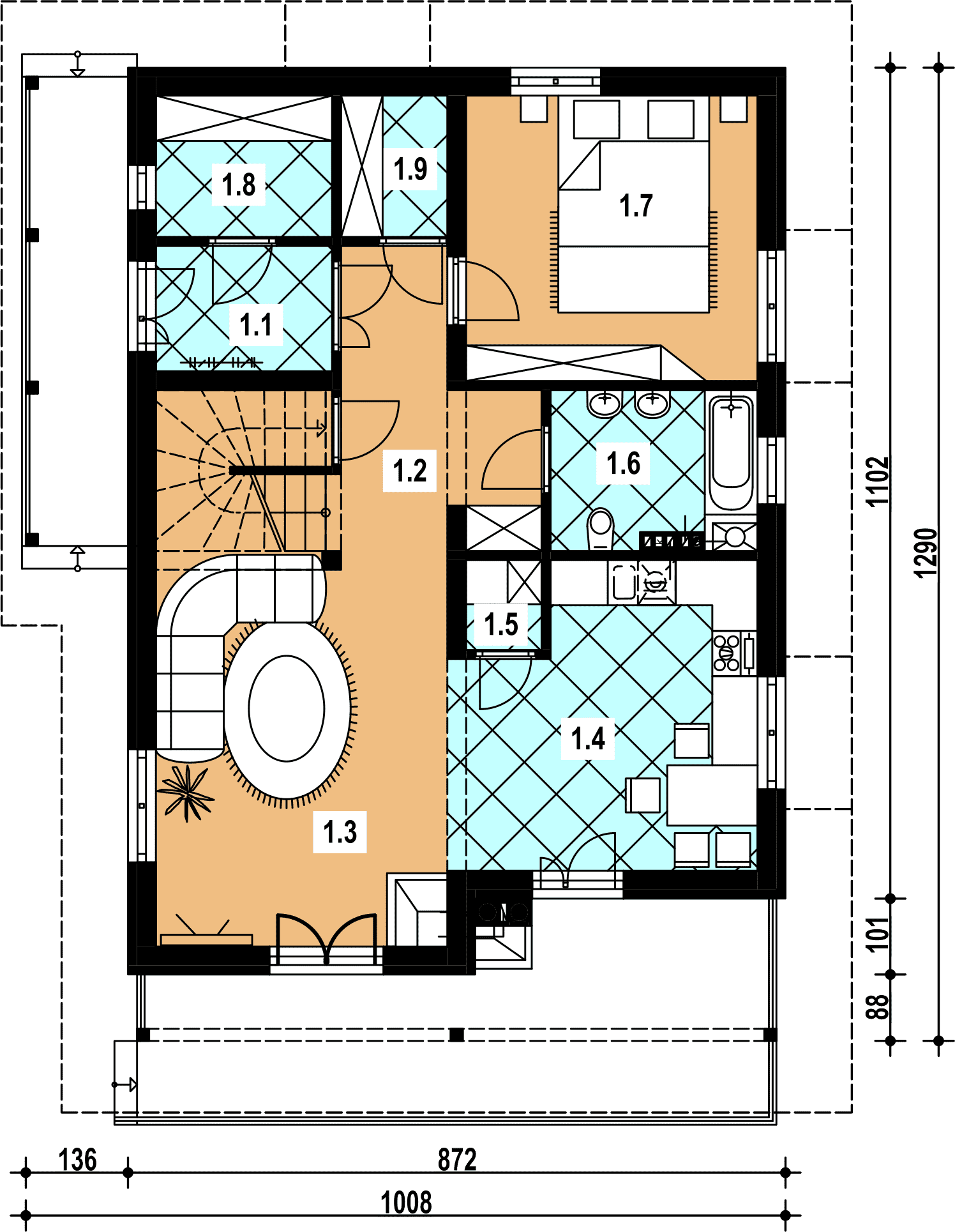

Parter
- wiatrołap 3.90 hall 7.10 pokój dzienny 24.00 kuchnia 15.20 spiżarka 1.20 łazienka 5.60 sypialnia 14.60 pom. gospodarcze 4.40 garderoba 2.600

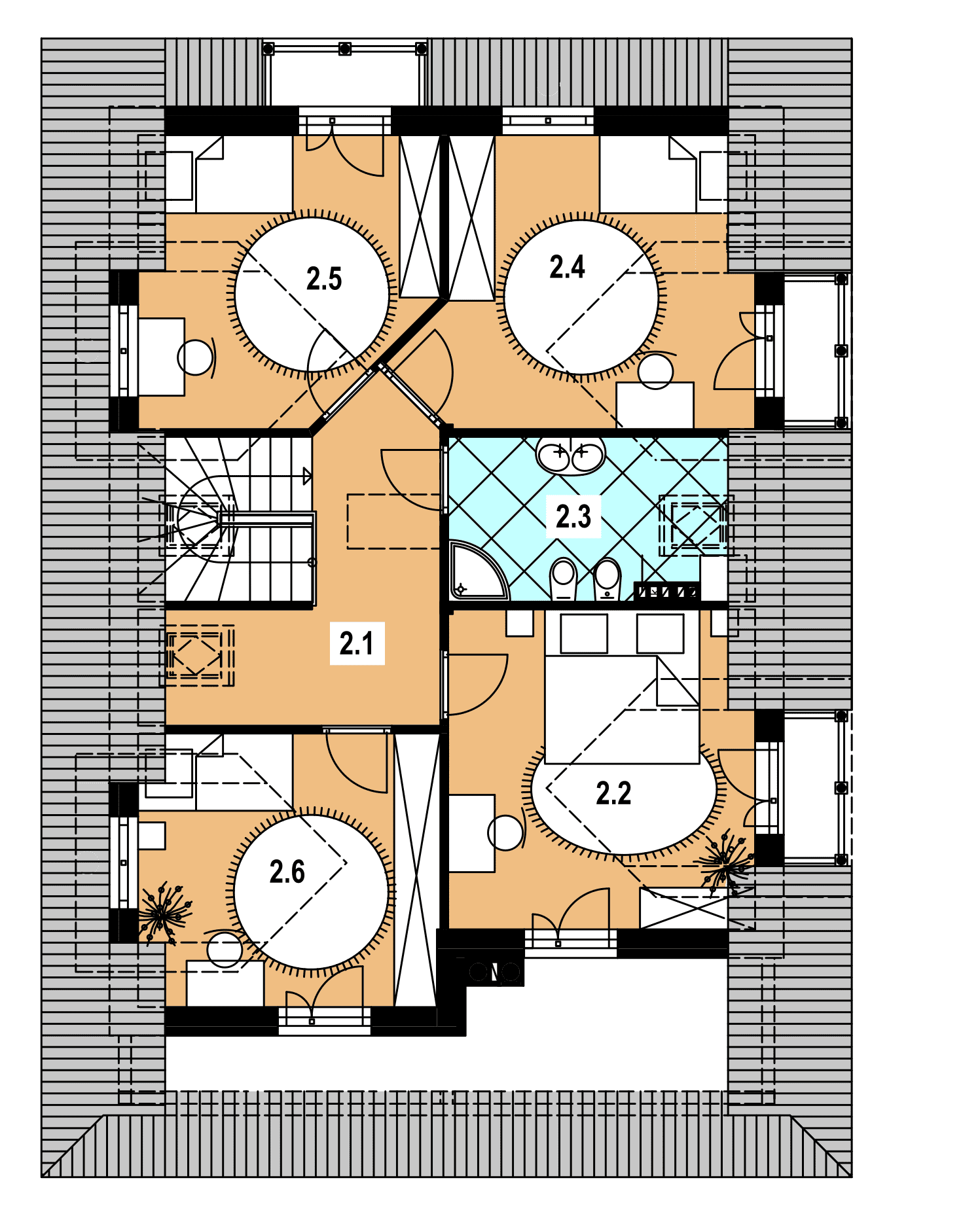

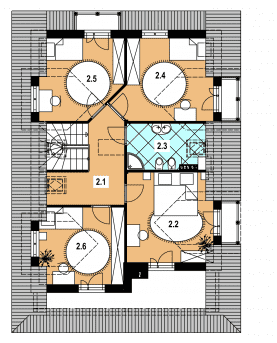

Poddasze
- hall 9.90 sypialnia 13.20 łazienka 5.50 sypialnia 13.10 sypialnia 10.70 sypialnia 11.400
Dane techniczne
- Powierzchnia użytkowa142.4 m²
- Powierzchnia zabudowy102.1 m²
- Kubatura777.2 m³
- Wysokość domu7.62 m
- PoddaszeUżytkowe
- Minimalne wymiary działki19 x 21m
- GarażBez garażu
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.
Architektura
- Opis techniczny do części architektonicznej
- Część rysunkowa
- Zestawienie podstawowych materiałów
Konstrukcja
- Opis techniczny
- Obliczenia statyczne
- Schematy konstrukcyjne
Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ
- Opis techniczny instalacji
- Zestawienie podstawowych materiałów
- Część rysunkowa
Projekt elektrycznych instalacji wewnętrznych
- Opis techniczny
- Część rysunkowa
Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:
- Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
- Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
- Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
- Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
- Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
- Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.
Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
Uwaga: Istnieje możliwość zakupu dodatkowego egzemplarza projektu.
