Domena 202 A

3 800 zł

Projekt domu Domena 202 A

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 300 zł3 800 zł

Promocja ważna do

22-08-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa131.9 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacji1-5 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Projekt zgodny z wymaganiami WT2021.

Klasyczna bryła DOMENY 202 A została stworzona z myślą o 4-5 rodzinie.

Przedsionek z miejscem na szafę otwiera się na strefę dzienną, składającą się z przestronnego salonu połączonego z jadalnią oraz kuchnią ze spiżarnią. Można z niego też przejść do części gospodarczej, składającej się z jednostanowiskowego garażu, poprzez który dostępne jest obszerne pomieszczenie gospodarcze (kotłownia) oraz wyjście do ogrodu. Z funkcjonalnego holu mamy dostęp na poddasze, do łazienki oraz dodatkowego pokoju.

Na poddaszu znajdują się trzy sypialnie (główna z własną garderobą), bogato wyposażona łazienka oraz duże, osobne pomieszczenie pralni.

Dom jest podobny do projektu: DOMENA 201 A, NEMEZJUSZ, MAKSYM, WESPAZJAN PS, SOFOKLES PS.

Projekt w standardzie posiada dodatkowo projekt ogrzewania kominkiem z płaszczem wodnym oraz instalację solarną.




Konstrukcja

Propozycje rozwiązań materiałowych:

Fundamentybezpośrednie, na ławach i stopach fundamentowych
Ściany zewnętrznebloczki z bet. komórkowego - 24 cm
+ styropian TERMO ORGANIKA typ Fasada 12/14 cm
Ściany wewnętrznebloczki z bet. komórkowego (odm. 600) - 24 cm (działowe - 12/19 cm)
+ działowe z płyty G-K na ruszcie (poddasze)
Stropgęstożebrowy Teriva E oraz żelbetowy monolityczny gr. 14 i 24 cm. (ocieplenie ISOVER Super Mata)
Elewacjetynk - System  firmy TERMO ORGANIKA,
deska elewacyjna
Pokrycie dachudachówka cementowa
Konstrukcja dachudrewniana o układzie konstrukcyjnym mieszanym
Schody wewnętrznedrewniane zabiegowe
Ogrzewaniekocioł gazowy kondensacyjny lub kocioł na paliwo stałe,
dodatkowe źródło ciepła - kominek z płaszczem wodnym

Projekt jest zgodny z wymaganiami WT2021, a konstrukcja była obliczana zgodnie z eurokodami.

Rzuty

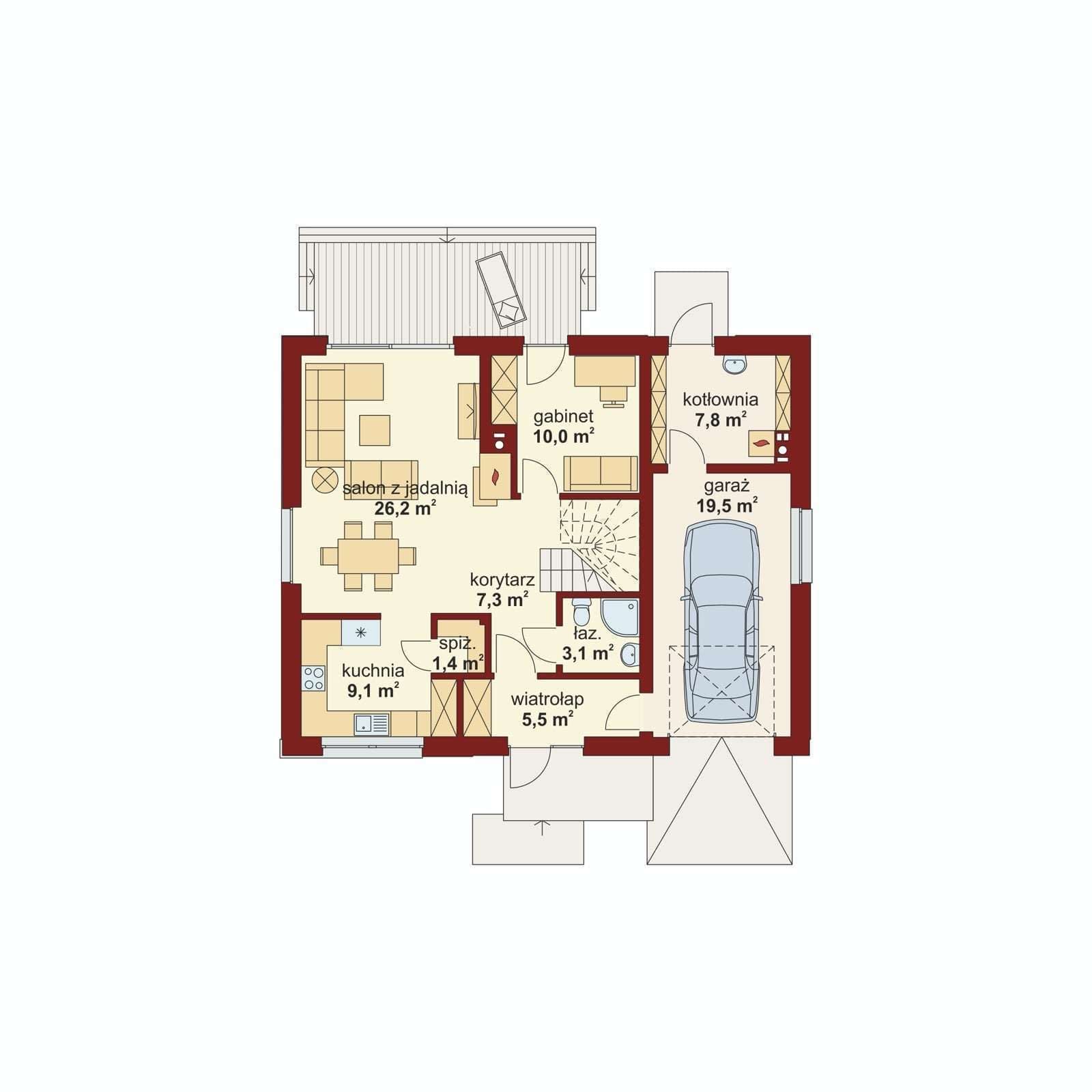

Rzut parteru

  • Pow. użytkowa:62,5 m²
  • Garaż:19,5 m²
  • Kotłownia.:7,8 m²
  • 1. Wiatrołap:5,5 m²
  • 2. Hall:7,3 m²
  • 3. Kuchnia:9,1 m²
  • 4. Spiżarnia:1,3 m²
  • 5. Salon z jadalnią:26,2 m²
  • 6. Pokój:10,0 m²
  • 7. Łazienka:3,1 m²
  • 8. Kotłownia:7,8 m²
  • 9. Garaż:19,5 m²
Rzut projektu Domena 202 A - Rzut parteru

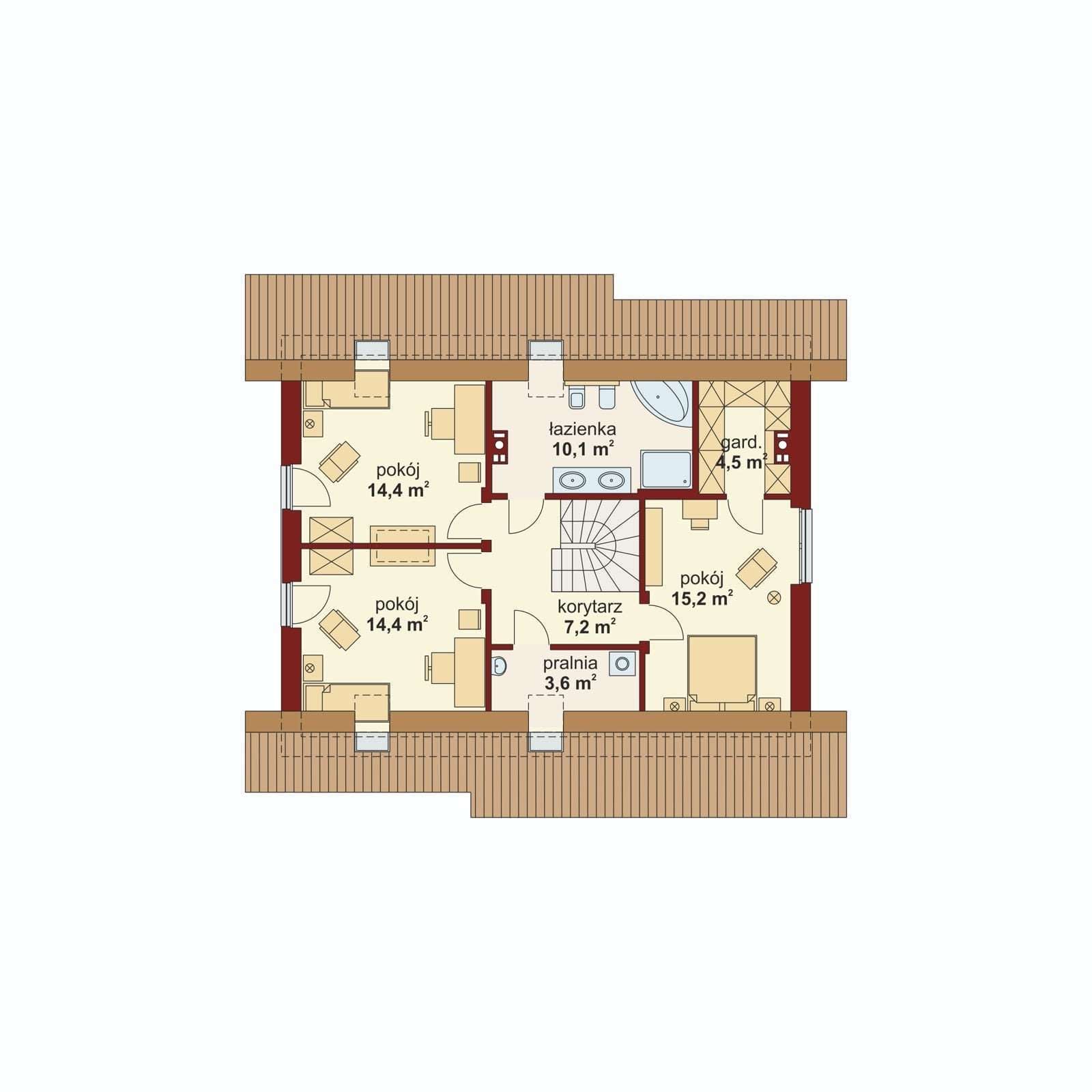

Rzut poddasza

  • Pow. użytkowa:(90,6) 69,4 m²
  • 1. Hall:7,2 m²
  • 2. Pokój:(18,4) 15,2 m²
  • 3. Pralnia:(6,9) 3,6 m²
  • 4. Pokój:(18,5) 14,4 m²
  • 5. Pokój:(18,5) 14,4 m²
  • 6. Łazienka:(14,5) 10,1 m²
  • 7. Garderoba:(6,6) 4,5 m²
Rzut projektu Domena 202 A - Rzut poddasza

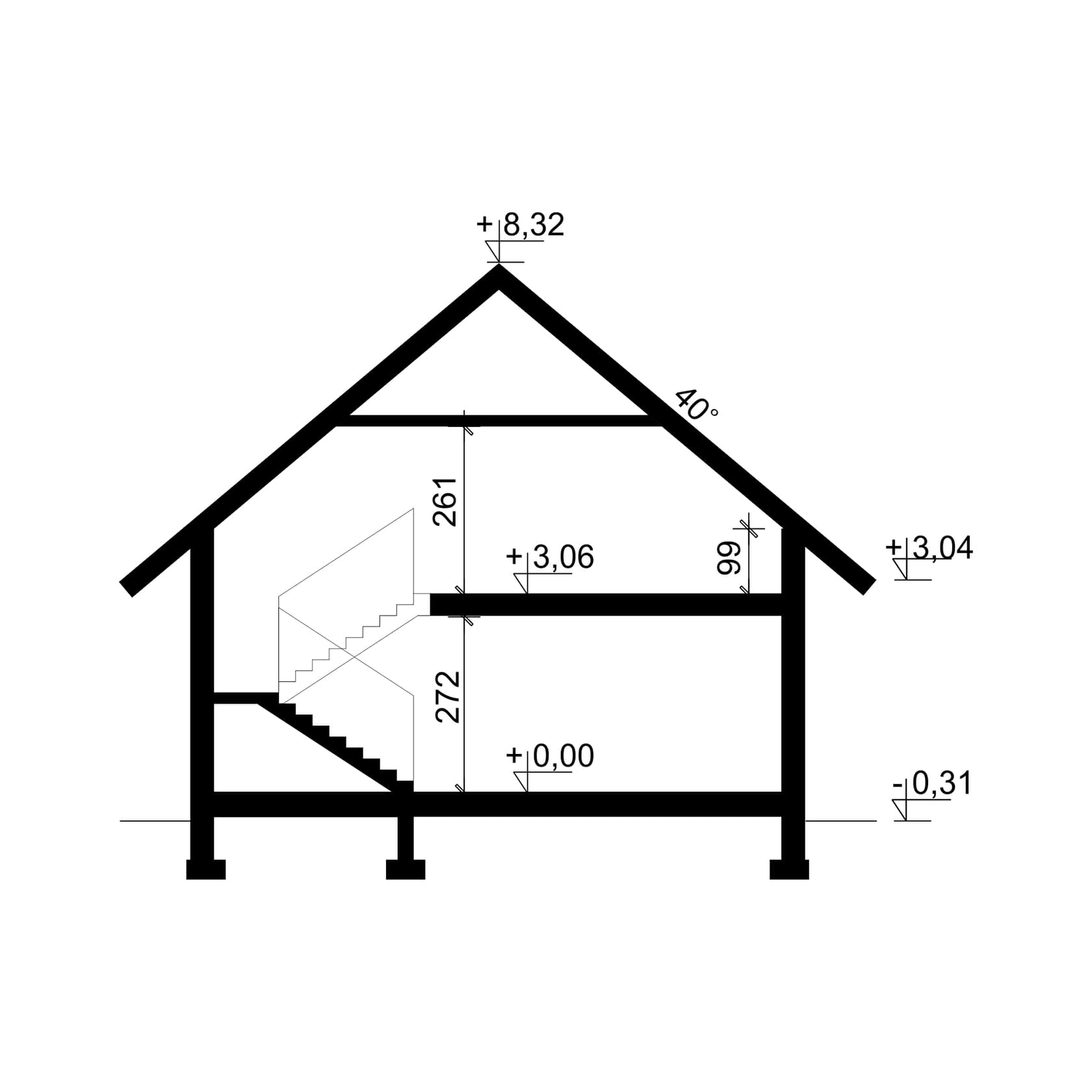

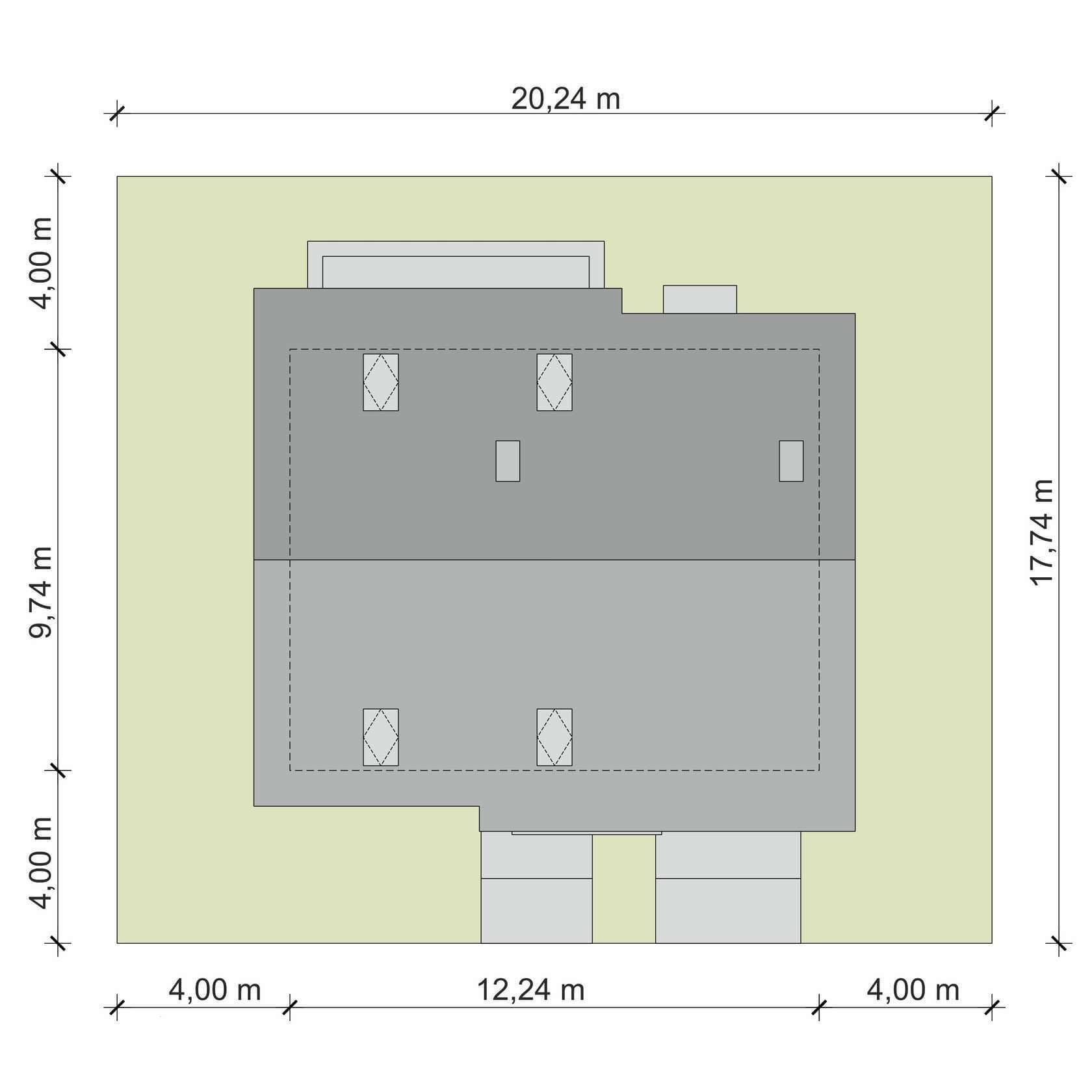

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 202 A - Plan i przekrój (wersja podstawowa)

Plan i przekrój (wersja podstawowa)

Rzut projektu Domena 202 A - Plan i przekrój (wersja podstawowa)

Dane techniczne

  • Powierzchnia użytkowa131.9 m²
  • Powierzchnia dachu214 m²
  • Długość domu9.74 m
  • Szerokość domu12.24 m
  • Wysokość domu8.63 m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

Dokonując zakupu w naszej Pracowni otrzymujecie Państwo 3 komplety dokumentacji architektoniczno – budowlanej zgodnej z normami budowlanymi , wykonanej przez doświadczonych inżynierów o uprawnieniach których zaświadczają dołączone do projektu dokumenty. Poszczególne egzemplarze są drukowane na wysokiej klasy sprzęcie i zapakowane w elegancką teczkę firmową.

Poszczególne  elementy dokumentacji to kolejno części:

ARCHITEKTONICZNA– składają się na nią:

  • opis techniczny – zawiera rozwiązania funkcjonalne projektu, wielkości powierzchni (całkowitej, zabudowy, użytkowej), kubatury, wysokość kalenicy itp., proponowane rozwiązania materiałowe i wykończeniowe,
  • widoki elewacji obrazujące wygląd domu z każdej strony w skali 1:100,
  • rzuty poziome kondygnacji (rozmieszczenie i zwymiarowane wielkości pomieszczeń, umiejscowienie kominów, wentylacji, urządzeń sanitarnych i kuchennych) w skali 1:100,
  • rzut dachu w skali 1:100,
  • przekroje pionowe ze szczególnym uwzględnieniem miejsc charakterystycznych budynku wykonane w skali 1:50,
  • zestawienie stolarki drzwiowej i okiennej z ilościami i wymiarami,
  • charakterystyka energetyczna wraz z analizą porównawczą systemów ogrzewania.

TECHNICZNA – składają się na nią części:

konstrukcyjna – zawiera rysunki techniczne w rozpiętości skal od 1:20 do 1:100

  • opis techniczny rozwiązań konstrukcyjnych wraz z proponowanymi  materiałami,
  • rzuty fundamentów, stropów i więźby dachowej,
  • rozwiązania detali konstrukcyjnych,
  • obliczenia statyczne,
  • zestawienia stali i drewna,

instalacyjna – to szereg projektów branżowych, których rysunki wykonano w skali 1:100 prezentujących miedzy innymi rozmieszczenie elementów instalacji:

  • elektrycznej ,
  • wodno-kanalizacyjnej,
  • gazowej,
  • centralnego ogrzewania,
  • rekuperacji, solarnej - jeżeli występują w projekcie.

analiza porównawcza systemów alternatywnych – zgodna z najnowszymi normami

DODATKI – najczęściej są to:

  • obliczenia statyczne,
  • zestawienia stali i drewna.

Projektant adaptujący projekt gotowy może bez zgody autora wprowadzić następujące zmiany:

  • Wynikające z dostosowania budynku do warunków gruntowych.
  • Wymiarów fundamentów.
  • Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50cm ponad poziom terenu.
  • Wymiarów przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania budynku do strefy śniegowej lub wiatrowej.
  • Użycia innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
  • Warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej
  • Zmiana kąta nachylenia dachu, a także zmiana kształtu dachu i jego konstrukcji
  • Zmiany sposobu ogrzewania domu i prowadzenia instalacji CO, zmiany instalacji wodno-kanalizacyjnej, gazowej, oraz elektrycznej (przy zachowaniu obowiązujących norm)
  • Materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej – przy zachowaniu niezbędnych parametrów wytrzymałości ( szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła
  • Rozwiązań funkcjonalnych wewnątrz budynku, oraz przesunięcia lub likwidacji ścian działowych
  • Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
  • Lustrzanego odbicia.
  • Zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów wewnętrznych.
  • Pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
  • Technologia budowy ścian, murów, nadproży. Zmiany z zachowaniem wytrzymałości i izolacyjności przegród.
  • Zmiana kształtu, wielkości i usytuowania elementów takich jak tarasy, murki i donice przedstawione w projekcie oraz zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów zewnętrznych.
  • Zmiana wysokości ścianki kolankowej.
  • Zmiana usytuowania i ilości kominów.
  • Dobudowanie garażu lub wiaty garażowej.
  • Dobudowanie bądź usunięcie lukarny.
  • Dobudowanie lub usunięcie balkonu.
  • Dobudowanie lub usunięcie wykusza.
  • Zabudowanie podcienia.
  • Poszerzenie bądź zwężenie bryły budynku.
