Projekt domu A-124 szkieletowy
Rabat -500 zł
+4
Promocja ważna do
06-12-2025
- Typ projektuWolnostojący
- Powierzchnia użytkowa144.2 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

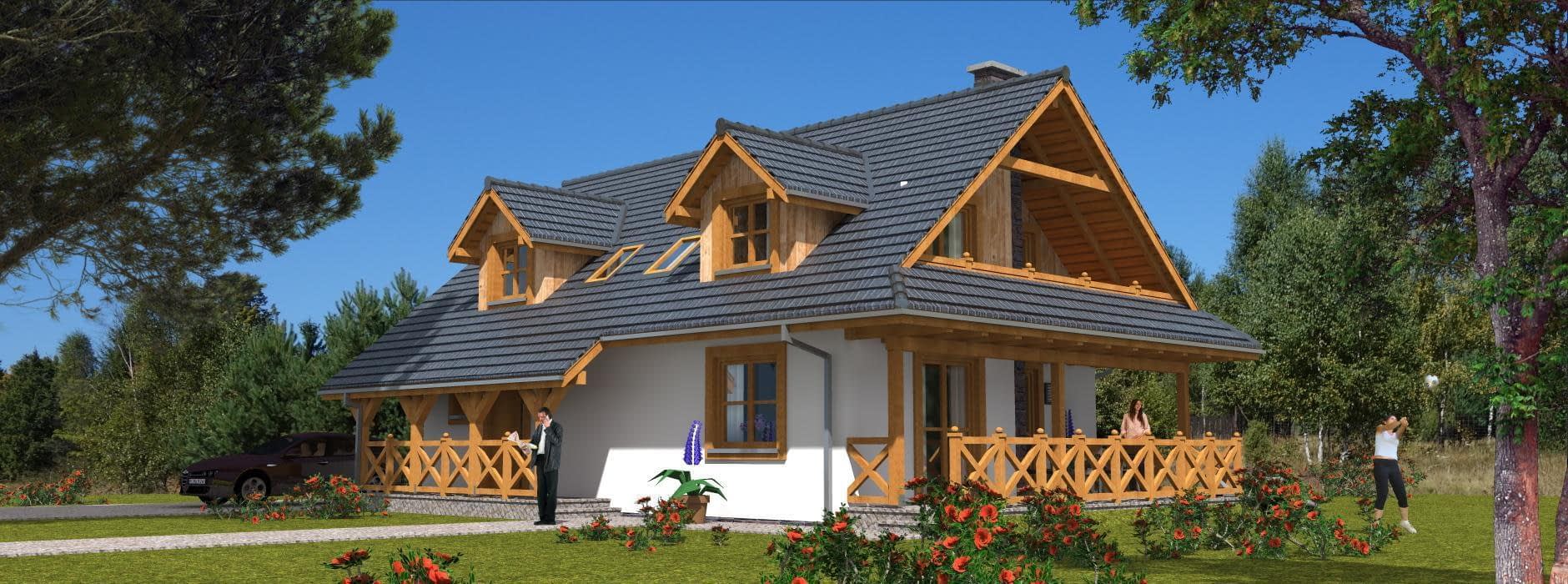

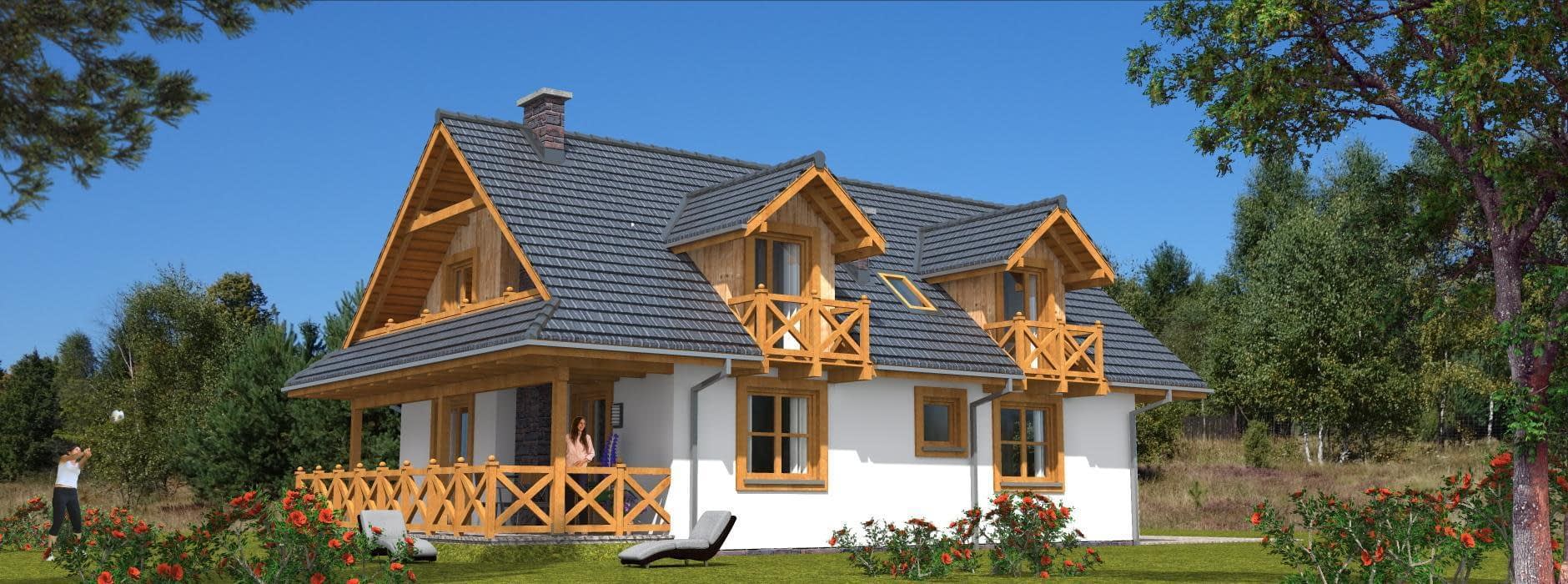

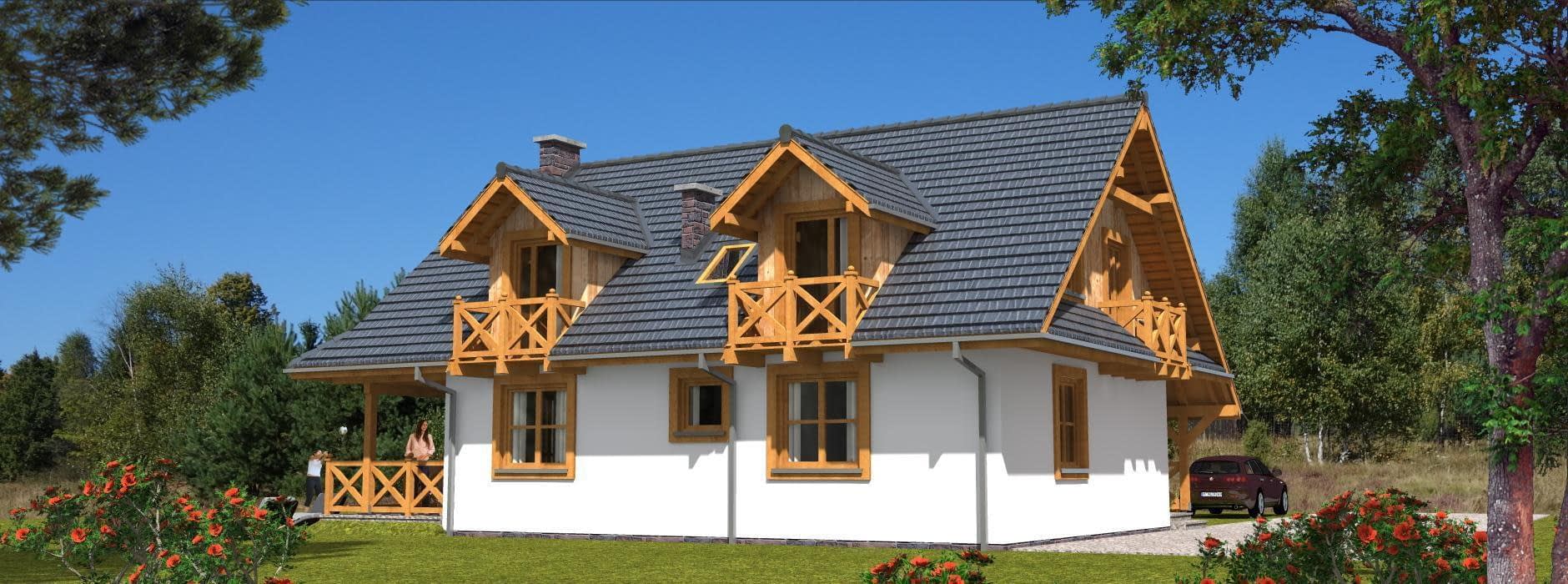

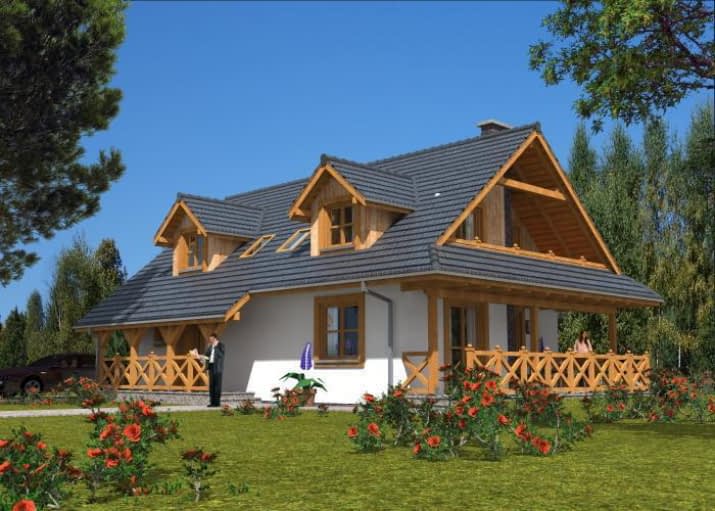

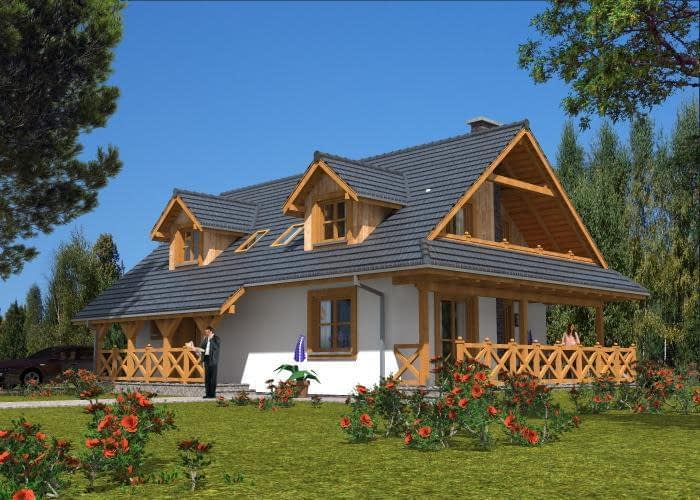

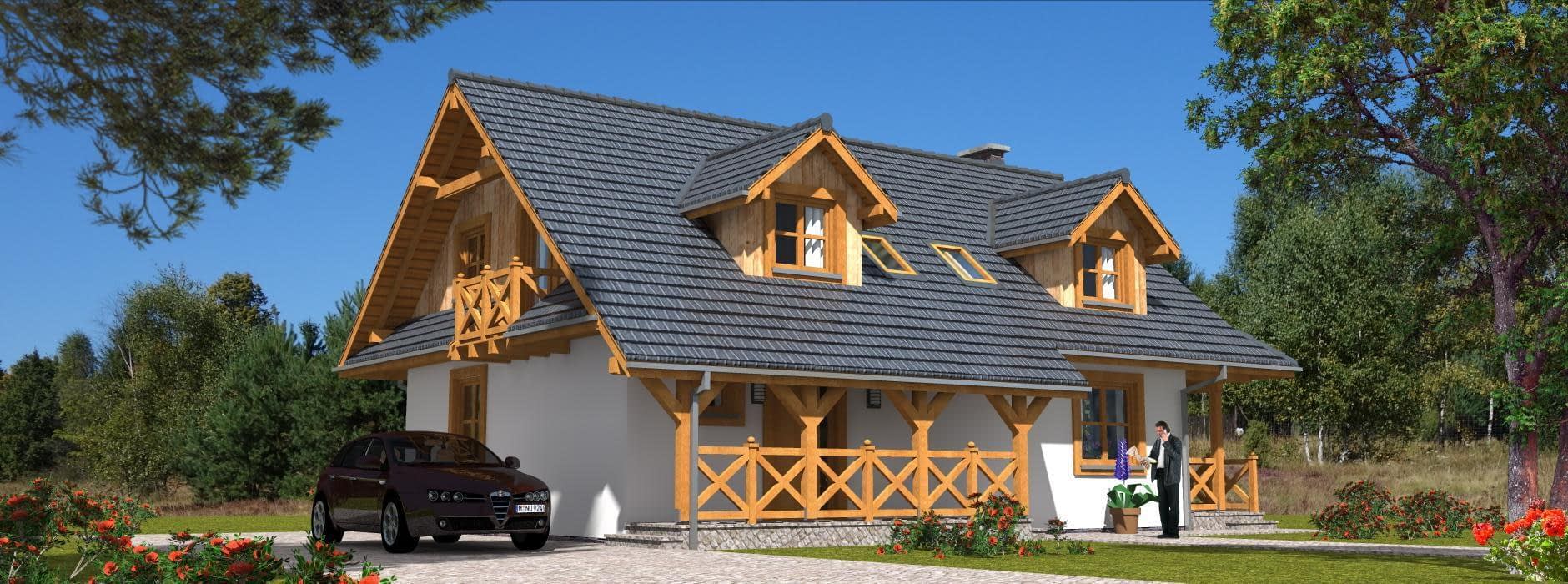

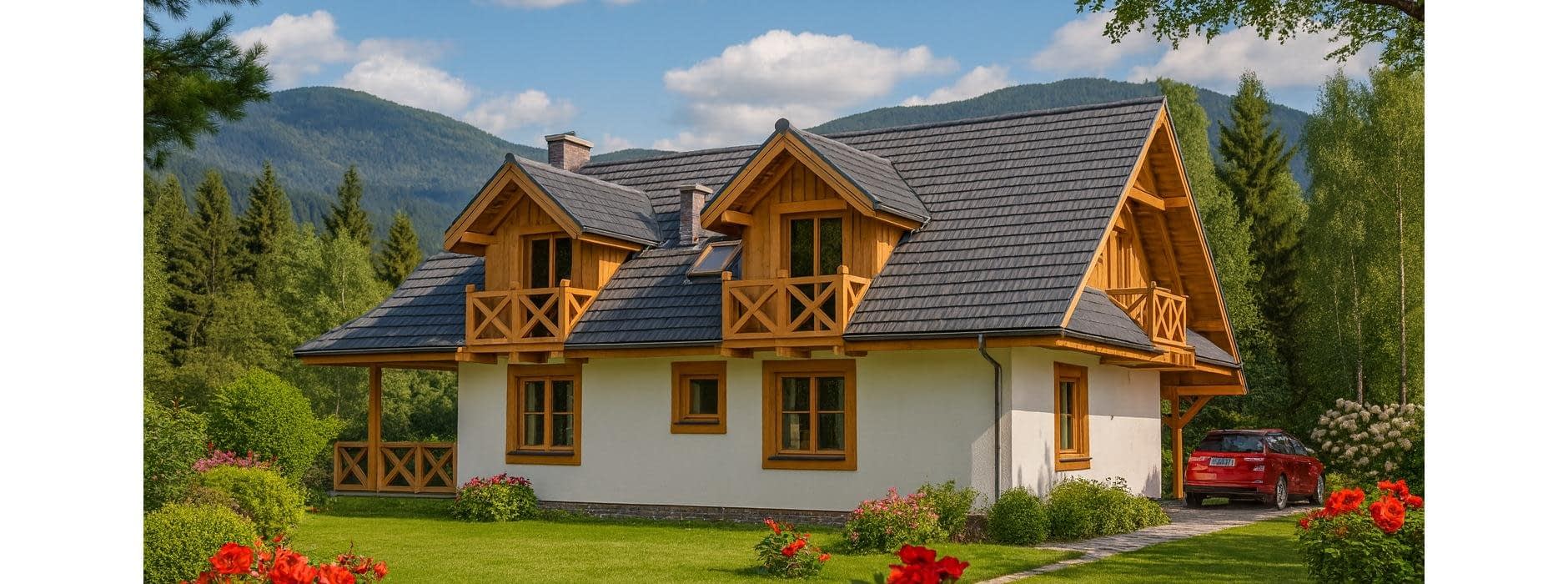

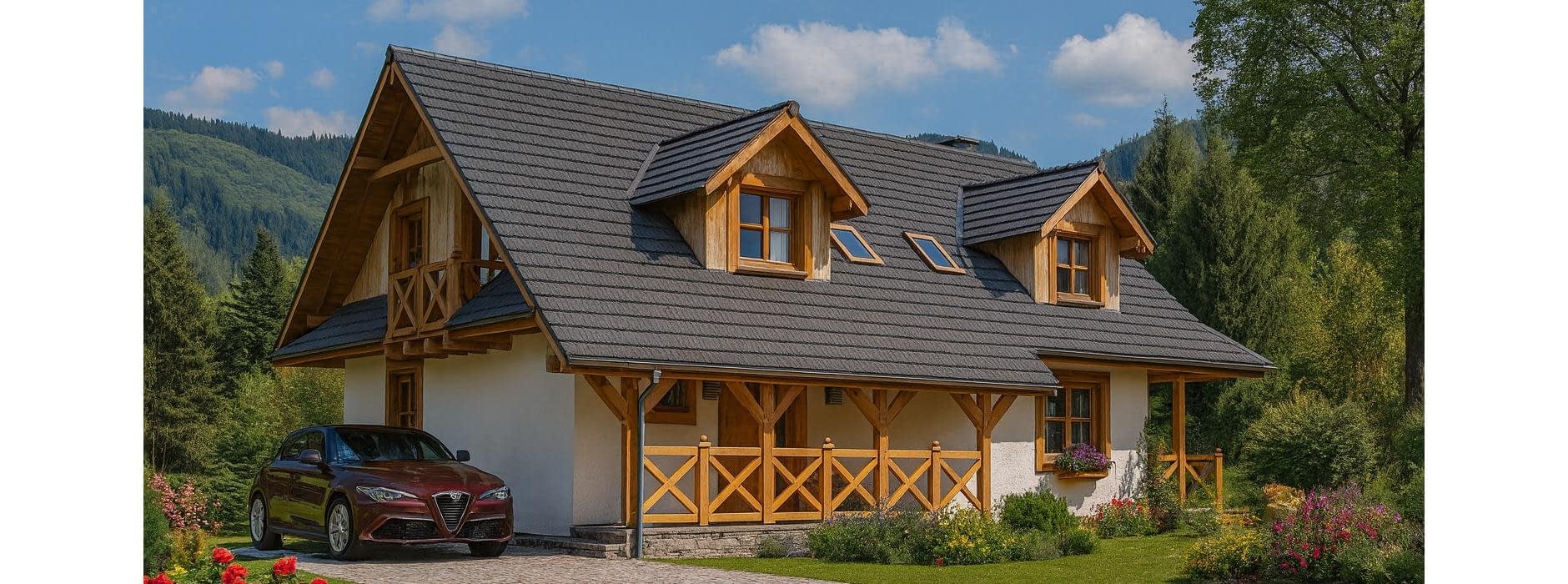

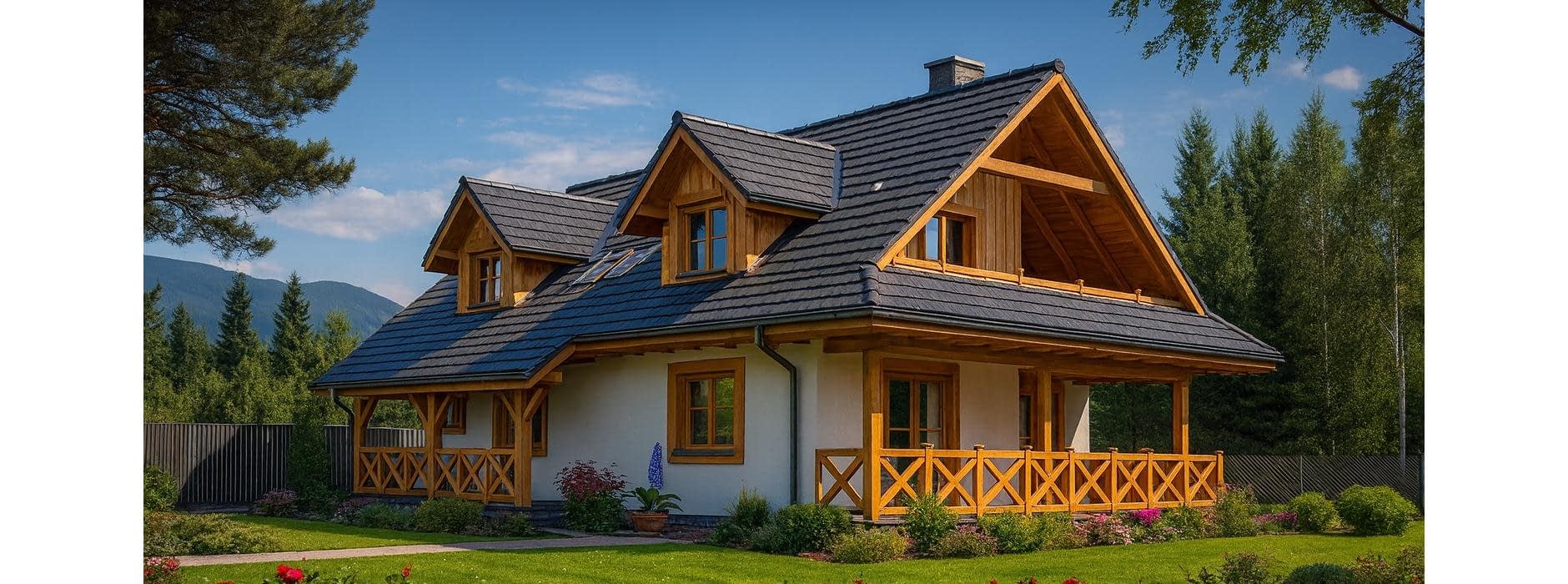

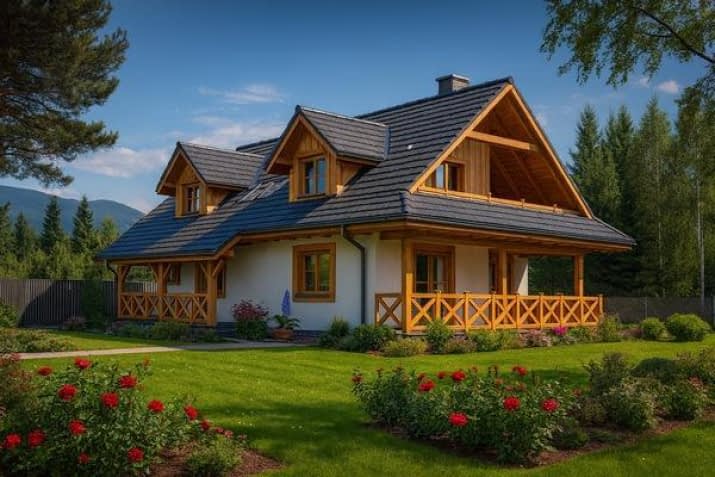

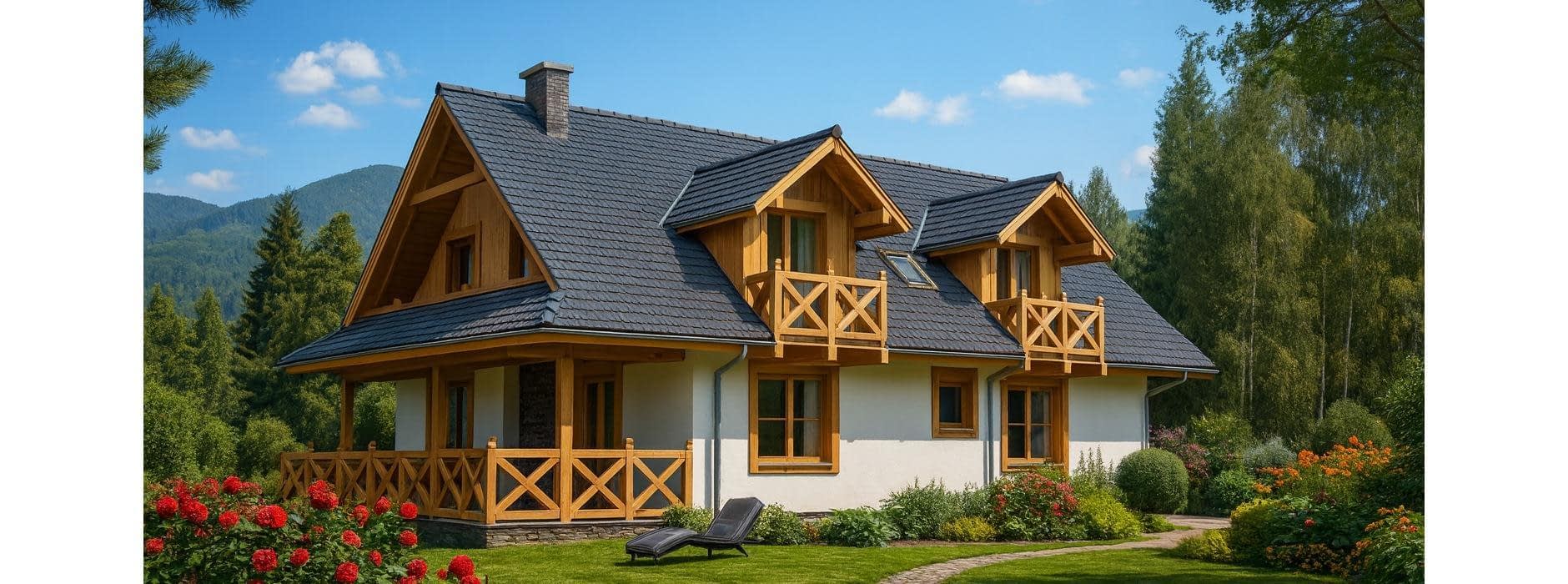

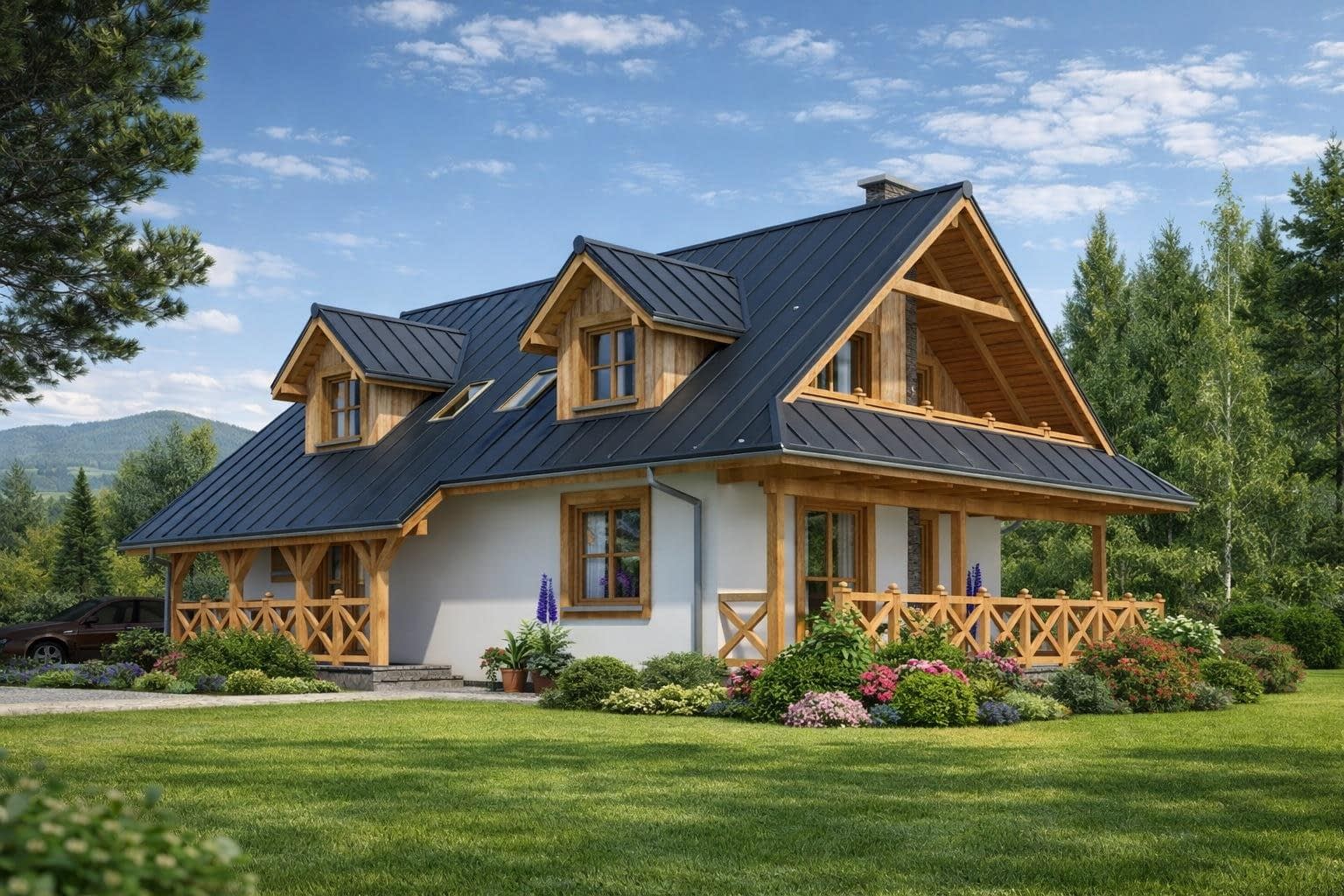

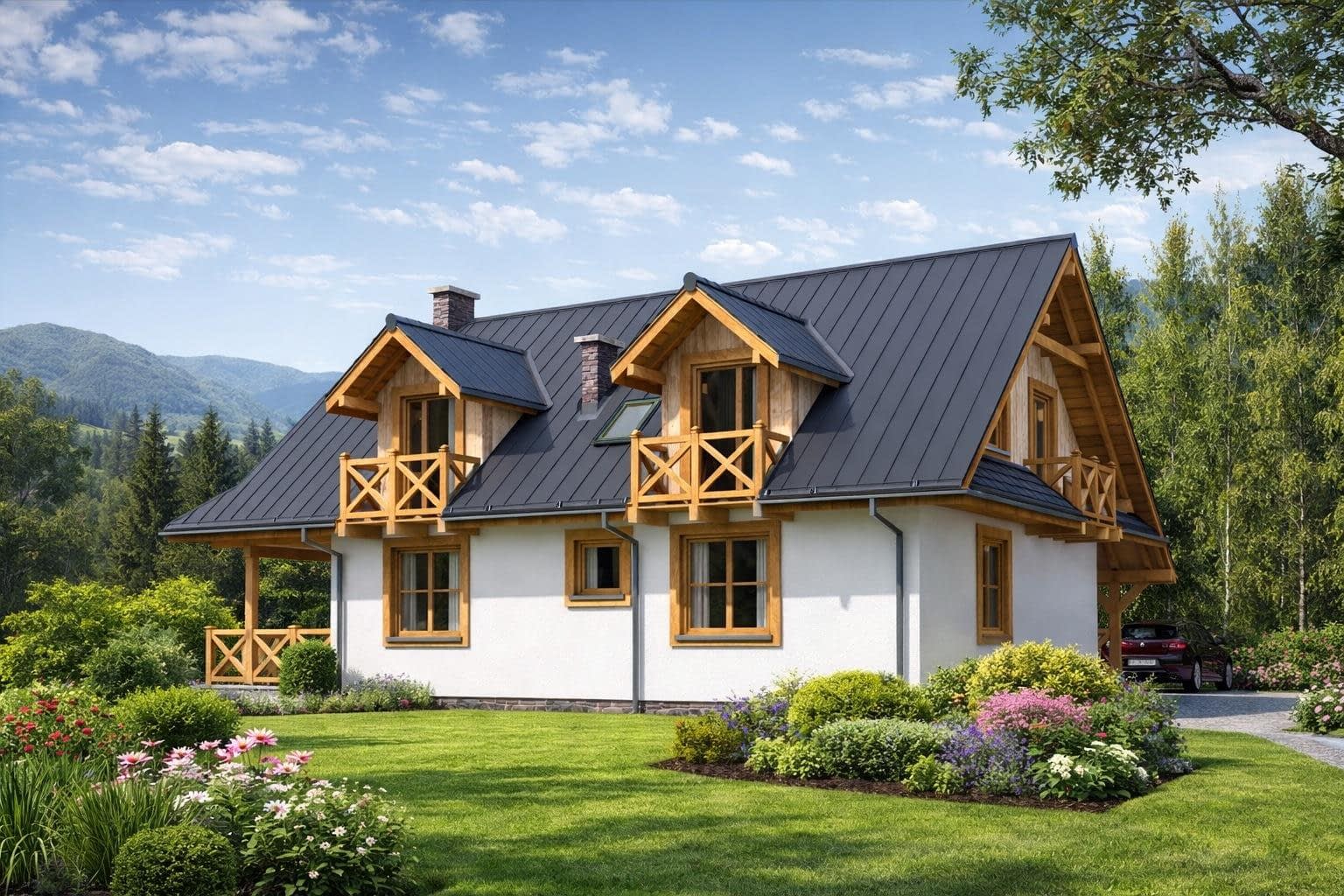

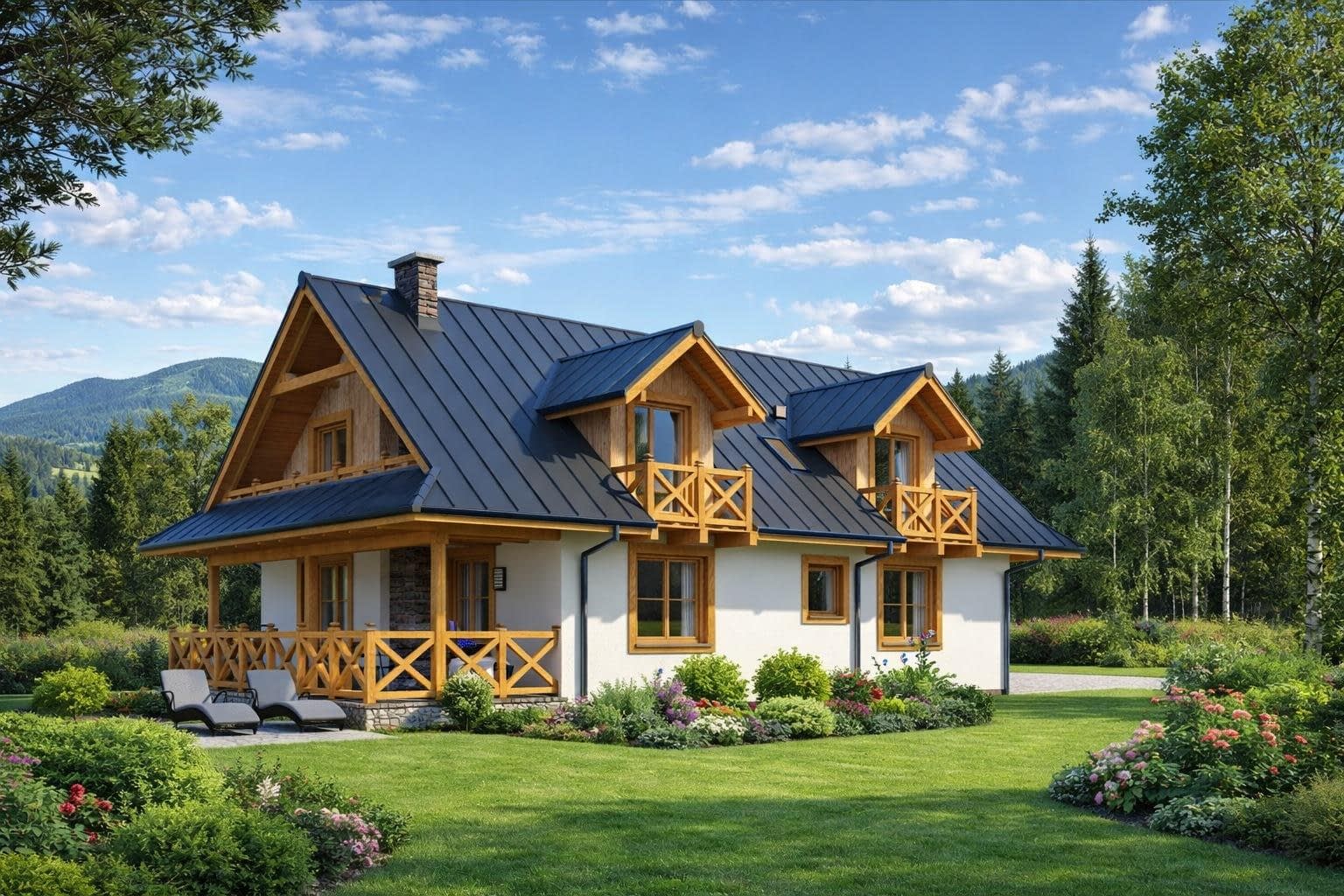

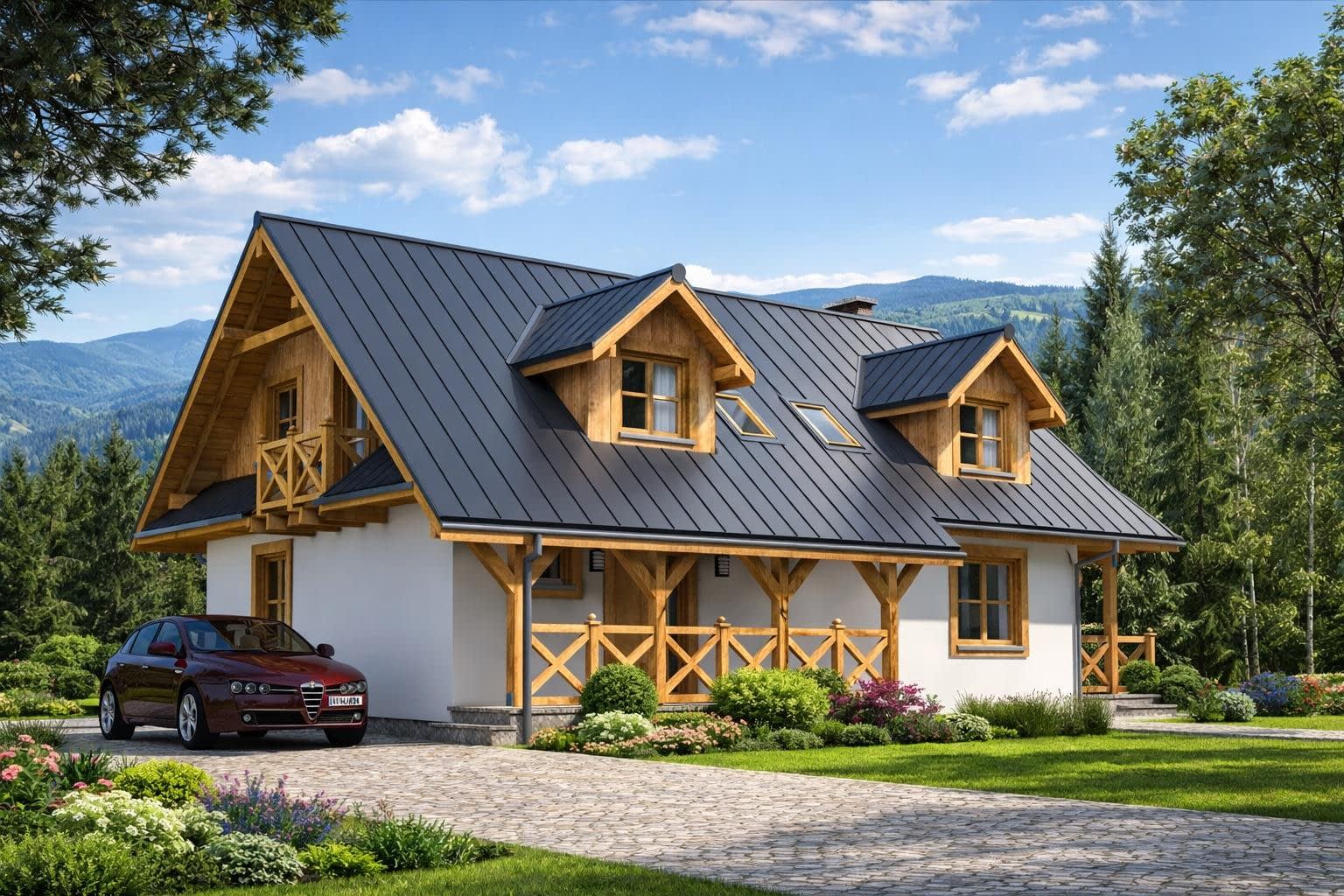

Projekt domu szkieletowego A-124 „DOM GRABOWA” – energooszczędny dom w stylu góralskim. A-124 „DOM GRABOWA” w technologii szkieletowej to projekt dla osób, które chcą połączyć szybkość budowy, nowoczesną energooszczędność i tradycyjny styl beskidzki. To dom jednorodzinny z poddaszem użytkowym, zaprojektowany z myślą o wygodnym życiu dużej rodziny. Architektura domu szkieletowego Budynek wyróżnia się prostą bryłą z dwuspadowym dachem oraz detalami nawiązującymi do stylu góralskiego. Technologia szkieletowa zapewnia niskie koszty budowy i użytkowania, a przy tym daje dużą elastyczność aranżacyjną. Układ funkcjonalny: Parter: salon z kominkiem i otwartą klatką schodową, obszerna kuchnia z możliwością wydzielenia jadalni, dodatkowa sypialnia, łazienka oraz pomieszczenie gospodarcze. Poddasze cztery sypialnie, duża łazienka, przestronny hall z możliwością aranżacji. Zalety domu szkieletowego A-124: szybka i tania budowa, wysoka energooszczędność i komfort cieplny, nowoczesny układ funkcjonalny, 6 pokoi i przestronne pomieszczenia – idealne dla dużej rodziny. Projekt domu szkieletowego A-124 „DOM GRABOWA” to propozycja dla osób, które chcą mieszkać w stylowym, góralskim domu o nowoczesnej konstrukcji. To idealne połączenie tradycji, funkcjonalności i ekonomii.Rzuty

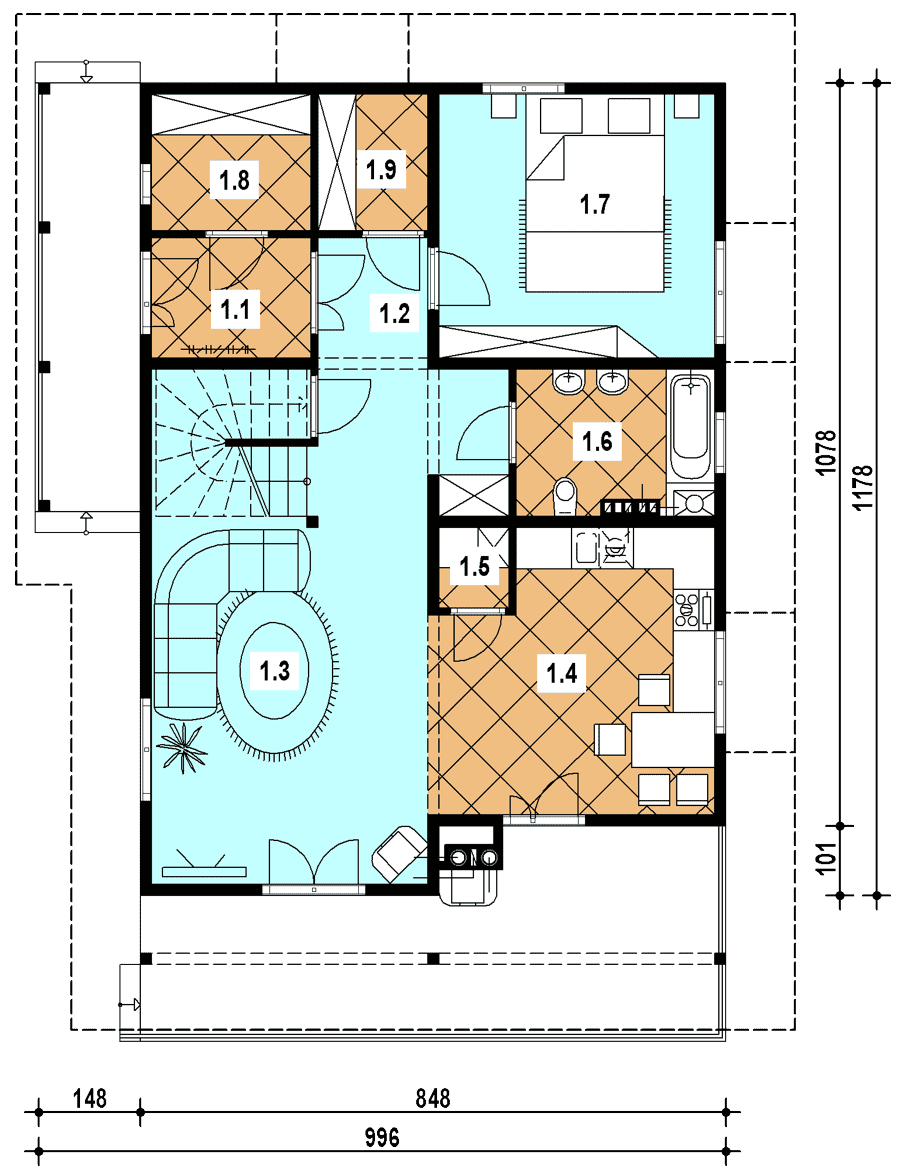

Parter
- wiatrołap 4.00 hall 7.60 pokój dzienny 24.40 kuchnia 15.30 spiżarka 1.20 łazienka 5.80 sypialnia 14.90 pom. gospodarcze 4.40 garderoba 3.100

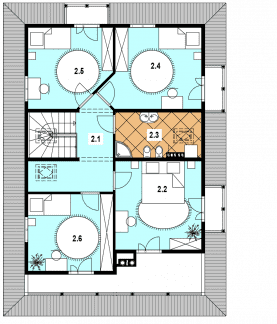

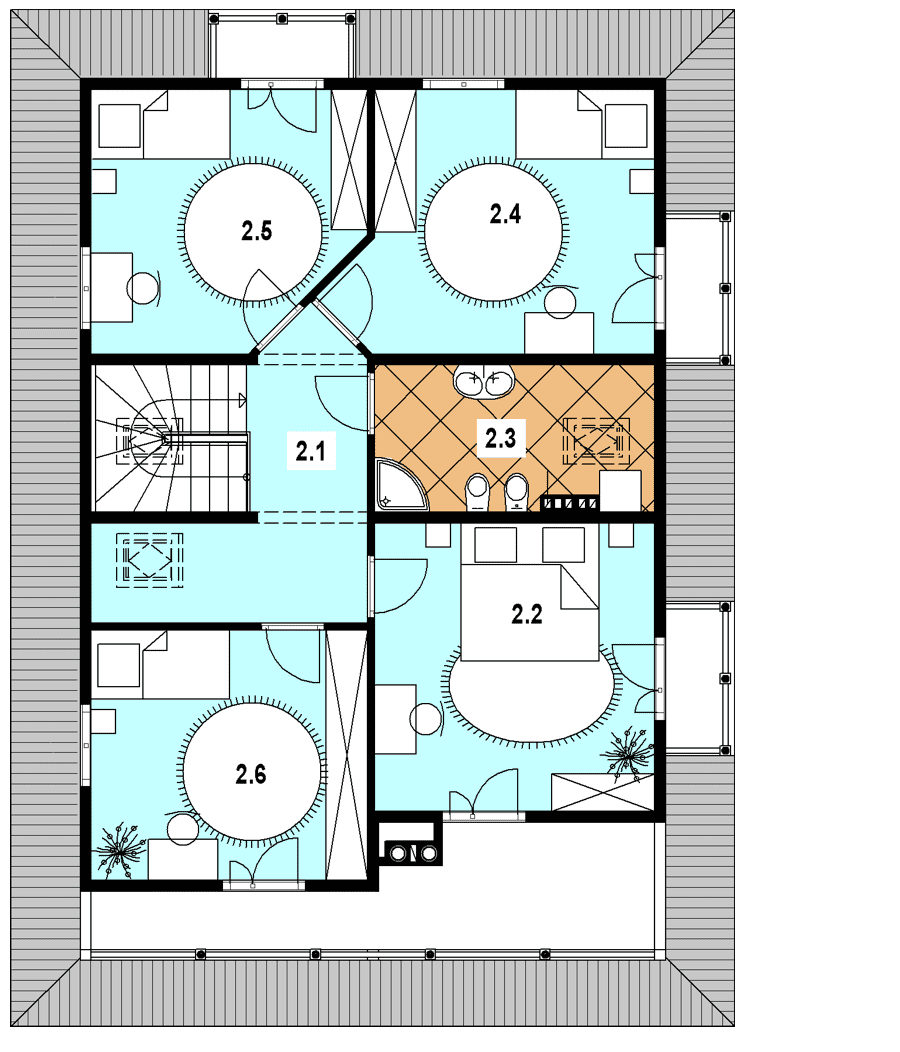

Poddasze
- hall 9.80 sypialnia 13.20 łazienka 5.50 sypialnia 13.00 sypialnia 10.50 sypialnia 11.500
Dane techniczne
- Powierzchnia użytkowa144.2 m²
- Powierzchnia zabudowy95.8 m²
- Kubatura569.7 m³
- Wysokość domu7.64 m
- PoddaszeUżytkowe
- Minimalne wymiary działki18 x 21m
- GarażBez garażu
- Kąt nach. dachu40°
Zawartość projektu
Dokumentacja obejmuje 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 teczki projektu technicznego.
Architektura
- Opis techniczny do części architektonicznej
- Część rysunkowa
- Zestawienie podstawowych materiałów
Konstrukcja
- Opis techniczny
- Obliczenia statyczne
- Schematy konstrukcyjne
Projekt wewnętrznej instalacji C.O.; WOD-KAN; GAZ
- Opis techniczny instalacji
- Zestawienie podstawowych materiałów
- Część rysunkowa
Projekt elektrycznych instalacji wewnętrznych
- Opis techniczny
- Część rysunkowa
Projektant dokonujący adaptacji projektu gotowego może wprowadzić w nim następujący zakres zmian bez naruszenia praw autorskich firmy:
- Zaprojektować użycie innych materiałów budowlanych na konstrukcję budynku {ściany i stropy} pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Wprowadzić zmiany w usytuowaniu niekonstrukcyjnych ścianek działowych i otworów drzwiowych wewnątrz domu.
- Wprowadzić zmiany materiałów wykończeniowych na zewnątrz oraz wewnątrz domu.
- Wprowadzić zmiany usytuowania i rodzaju armatury sanitarnej i instalacji elektrycznej.
- Wprowadzić częściowe lub całkowite podpiwniczenie budynku przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 60 cm ponad poziom terenu projektowanego.
- Przesuwać okna na elewacji pod warunkiem zachowania prawidłowej kompozycji elewacji polegające na zachowaniu wspólnej linii usytuowania okien nad sobą lub obok siebie.
- Projekt powiększenia lub zmniejszenia garażu może być wykonany przez projektanta adaptującego w zakresie adaptacji projektu gotowego do konkretnej działki budowlanej.
Wprowadzenie innych zmian do projektu wymaga uzyskania pisemnej zgody autora projektu, która jest wystawiana po uprzednim zgłoszeniu inwestora. Wszelkie zmiany należy nanieść na projekcie w kolorze czerwonym trwałą i czytelną techniką (lub wykonać rysunki zamienne)
Uwaga: Istnieje możliwość zakupu dodatkowego egzemplarza projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
