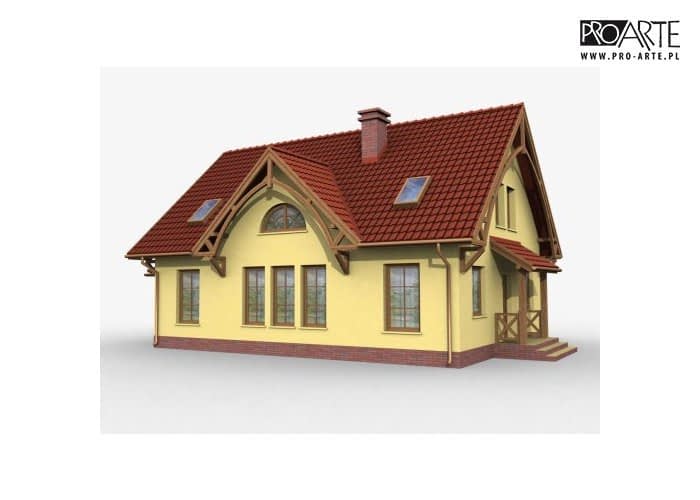

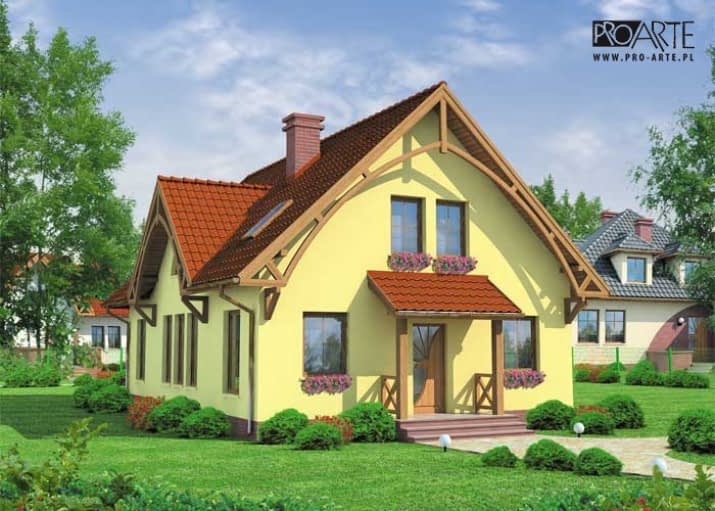

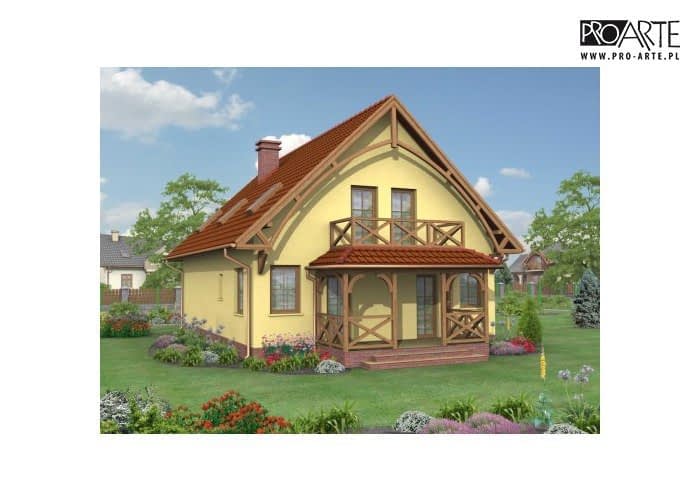

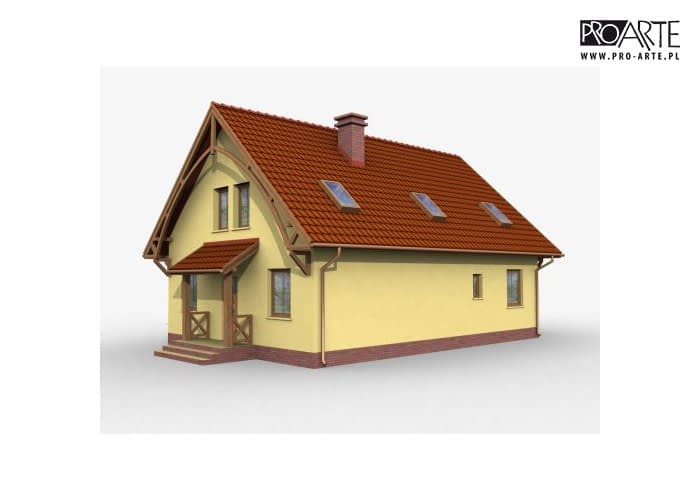

Projekt domu SANTA SUSANA
Rabat -150 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa161.08 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu43°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Konstrukcja
- powierzchnia zabudowy (bez werandy i schodów zewn.) - 112,46m2
- parteru - 87,56m2
- werandy - 9,63m2
- poddasza - 73,52m2
- kubatura części przekrytej i zamkniętej ze wszystkich stron - 774,60m3
- kubatura części przekrytej i niezamkniętej ze wszystkich stron - 43,11m3
- kubatura części nieprzekrytej i osłoniętej (balkon) - 5,40m3
- ściany zewnętrzne murowane grubości 30 cm + 12 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana: budynek w układzie krokwiowo-jętkowym, nad wejściem konstrukcja krokwiowa,
nad werandą konstrukcja belkowo-krokwiowa.
- pokrycie dachu dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni
Rzuty
Parter
- Wiatrołap4.54
- Kuchnia z jadalnią11.02
- Pokój dzienny35.27
- Weranda9.63
- Pokój10.71
- Kotłownia10.85
- Łazienka4.37
- Komunikacja10.8
Poddasze
- Komunikacja8.8
- Pokój9.03
- Pokój14.99
- Pokój12.99
- Łazienka10.63
- Pokój17.08
Dane techniczne
- Powierzchnia użytkowa161.08 m²
- Powierzchnia zabudowy112.46 m²
- Liczba pokoi14
- Powierzchnia dachu198.94 m²
- Kubatura823.11 m³
- Wysokość domu8.92 m
- PoddaszeUżytkowe
- Minimalne wymiary działki17.04 x 22.5m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu43°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
