Projekt domu MERLO dom dwurodzinny

Name: MERLO dom dwurodzinny
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: merlo-dom-dwurodzinny
Price: 4399.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

4 399 zł4 249 zł

Oszczędź: 150,00zł

Cena przed promocją: 4 399 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa184.29 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

Konstrukcja

Technologia tradycyjna :
- powierzchnia zabudowy - 142,74m2

- powierzchni schodów zew. nie wchodząca do pow. zabudowy 24,48m2

- powierzchnia użytkowa- 185,52m2

- powierzchnia całkowita - 274.23m2
- kubatura - 860,00m3
- ściany zewnętrzne murowane grubości 30 cm + 10 cm styropian
- ściany wewnętrzne (nośne) gr. 25 cm i działowe gr. 12 cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"
- strop gęstożebrowy "POROTHERM" o gr. 23 cm
- konstrukcja więźby dachowej drewniana w układzie krokwiowo-jętkowym
- pokrycie dachówka ceramiczna
- projekt posiada kominek
- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

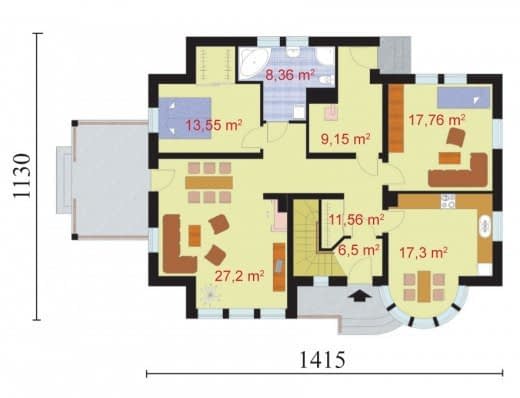

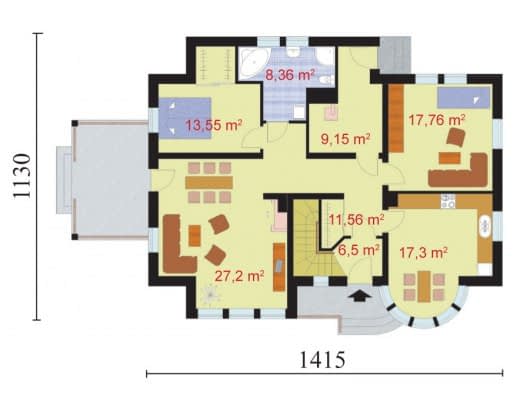

Parter

Wiatrołap4.48
Komunikacja12.9
Kuchnia z aneksem jadalnym17.51
Pokój17.51
Kotłownia8.92
Łazienka8.15
Pokój13.3
Pokój dzienny26.91

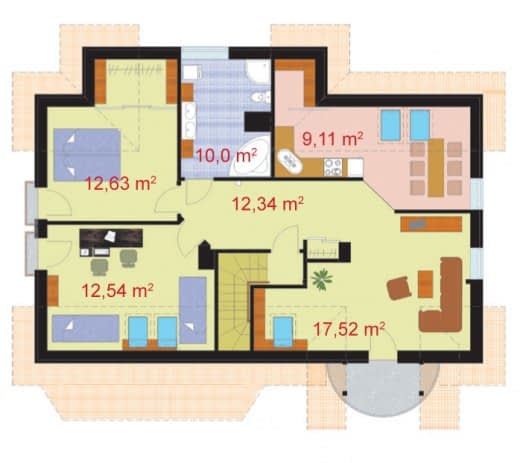

Poddasze

Kuchnia z aneksem jadalnym12.03
Łazienka9.86
Pokój14.55
Pokój15
Komunikacja11.38
Pokój16.17

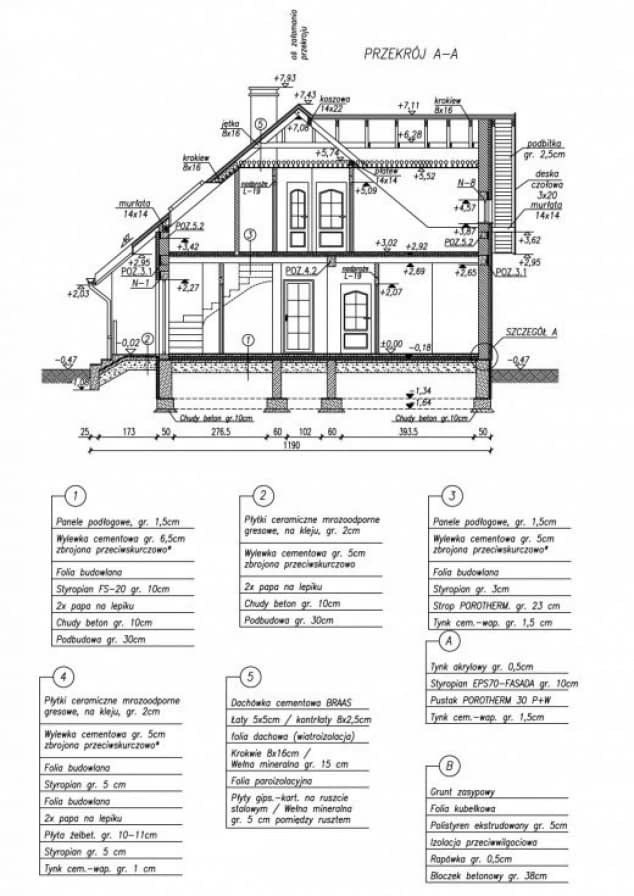

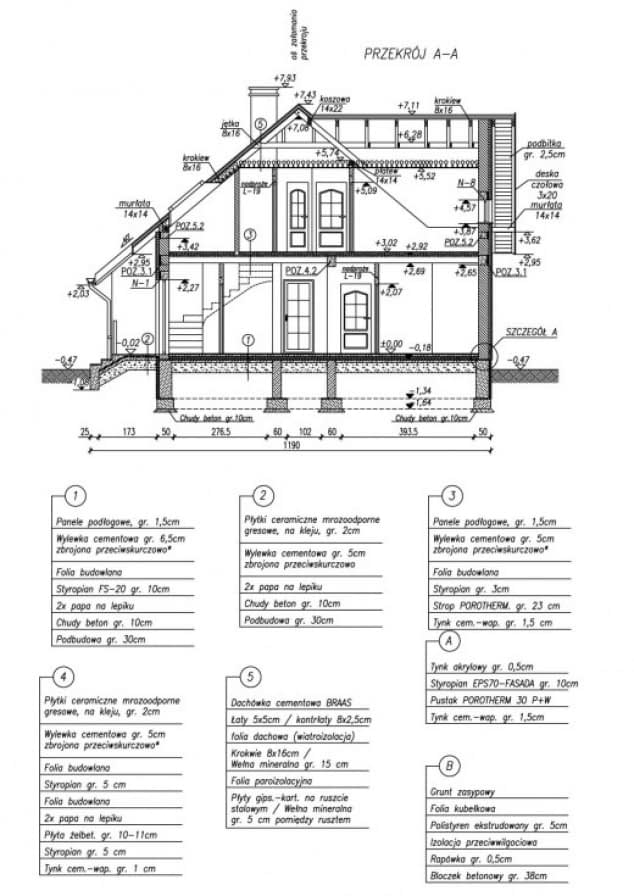

Przekrój A-A

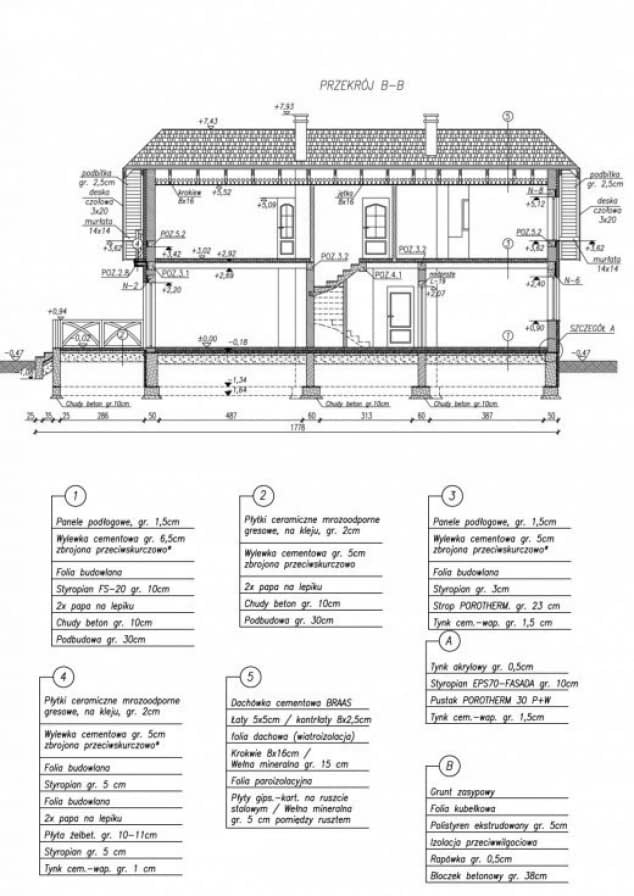

Przekrój B-B

Dane techniczne

Powierzchnia użytkowa184.29 m²
Powierzchnia zabudowy143.89 m²
Liczba pokoi14
Powierzchnia dachu232 m²
Kubatura894.8 m³
Wysokość domu8.19 m
PoddaszeUżytkowe
Minimalne wymiary działki24.54 x 19.74m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
