Projekt domu Agatka z garażem z powiększona kotłownia
Promocja ważna do
12-11-2024
- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa117.8 m²
- KondygnacjeParterowy, z poddaszem
- GarażJednostanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
„Agatka” to piękny parterowy domek z użytkowym poddaszem. Prostota widoczna jest zarówno w wyglądzie zewnętrznym, układzie funkcjonalnym wnętrza jak i w rozwiązaniach konstrukcyjnych, przez to staje się on łatwy i niedrogi w budowie. Niejednokrotnie domek ten staje się wymarzoną Agatką dla 4-ro, 5-cio osobowej rodziny.
Na parterze znajduje się obszerny salon z wyjściem do ogrodu, funkcjonalnie połączony z jadalnią i kuchnią. Umieszczony w centralnym miejscu kominek umożliwia rozprowadzenie ciepła po całym domu. Kuchnia może być otwarta na salon lub też może stanowić niezależne, zamknięte pomieszczenie. Dodatkowy pokój na parterze to niewątpliwy atut, który może spełniać rolę sypialni lub gabinetu. Zdecydowanie rozdzielona została strefa dzienna i nocna. Na poddaszu znajdują się trzy sypialnie i wygodna łazienka.
W pracowni dostępne są wersje tego projektu bez garażu, z garażem dwustanowiskowym, wersja z tarasem nad garażem lub dachem jednospadowym nad garażem. Każda z wersji dostępna jest również w lustrzanym odbiciu.
Konstrukcja
Technologia:
- fundamenty: beton zbrojony
- ściany zewnętrzne: dwuwarstwowe, beton komórkowy + ocieplenie
- ściany wewnętrzne: beton komórkowy
- strop: gęstożebrowy
- elewacje: tynk
- dach: dachówka cementowa, ceramiczna
Rzuty

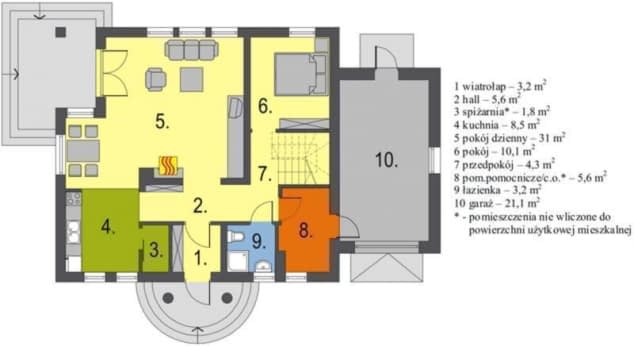

Rzut parteru

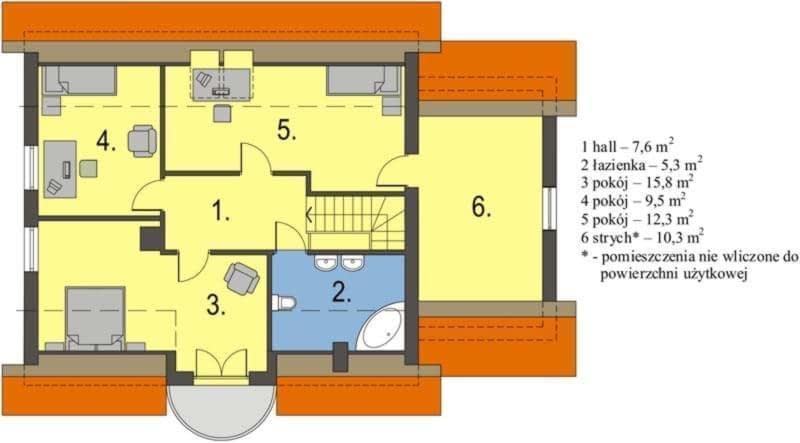

Rzut poddasza
Dane techniczne
- Powierzchnia użytkowa117.8 m²
- Powierzchnia zabudowy128.6 m²
- Liczba pokoi5
- Kubatura445 m³
- Wysokość domu7.78 m
- PoddaszeUżytkowe
- Minimalne wymiary działki18.5 x 21.2m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
Kompletna dokumentacja składa się z projektu pełnobranżowego, w skład którego wchodzi:

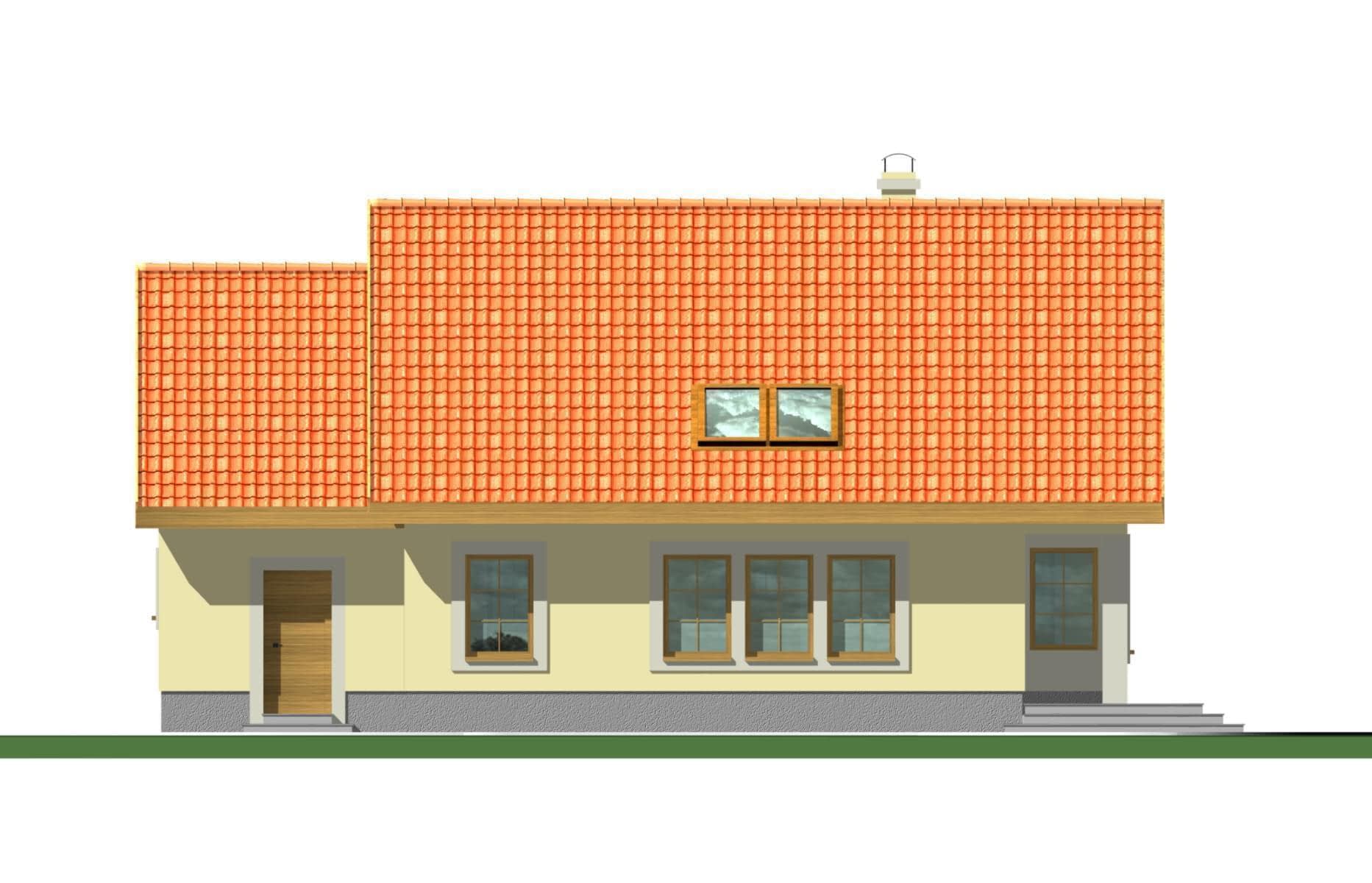

- część architektoniczna wraz z rysunkami elewacji, rzutami kondygnacji, rzutami dachu i więźby dachowej, przekrojami, zestawieniem stolarki okiennej i drzwiowej oraz opisem;
- część konstrukcyjna z wynikami obliczeń statyczno-wytrzymałościowych, z rzutami fundamentów, stropów oraz opisem,
- część instalacyjna tj. instalacje wewnętrzne: elektryczne, gazowe, c.o. oraz wodno-kanalizacyjne.
Projektant, który dokonuje adaptacji projektu może bez zgody autora wprowadzić następujące zmienić w projekcie:
- wymiary fundamentów wynikające z dostosowania obiektu do warunków gruntowych;
- wymiary przekrojów lub rozstawu elementów więźby dachowej wynikające z dostosowania;
- budynku do strefy śniegowej i wiatrowej;
- rodzaj stropów z zachowaniem układu konstrukcji;
- warstwy ścian zewnętrznych, przy zachowaniu dopuszczalnego współczynnika;
- przenikalności cieplnej i obowiązujących norm budowlanych;
- kąt nachylenia dachu do 5 stopni (należy zwrócić uwagę na nośność elementów więźby dachowej);
- instalacje wodno-kanalizacyjną, gazową, CO, elektryczną - przy zachowaniu obowiązujących norm;
- materiały wykończeniowe: posadzki, tynki, dachówki, izolacje cieplne i przeciwwilgociowe, przy zachowaniu niezbędnych parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła;
- kolorystykę elewacji, detale dekoracyjne, kształt tarasów i podjazdów;
- lokalizację, ilość i kształt okien oraz drzwi, również drzwi garażowych;
- rozwiązania funkcjonalne wewnątrz budynku;
- przesunąć lub zlikwidować ściany działowe;
- wprowadzić częściowe lub całkowite podpiwniczenie budynku - przy zachowaniu poziomu posadzki parteru na wysokości nie przekraczającej 50 cm ponad poziom terenu projektowanego.
Zgoda na inne zmiany, które nie zostały wymienione wyżej może zostać wydana na indywidualne życzenie inwestora lub osoby dokonującej adaptacji projektu. Wszystkie wprowadzone zmiany, powinny być naniesione w dokumentacji projektowej trwałą techniką graficzną w kolorze czerwonym lub dołączone jako aneks do projektu oraz podpisane przez osobę uprawnioną, dokonującą adaptacji.
Dodatki
Bezpłatne dodatki
Zestaw umów
Zmiany w projekcie
Tablica budowy
Dziennik budowy
Płatne dodatki
Projekt Instalacji solarnej
400 zł
Projekt pompy ciepła
600 zł
Projekt wentylacji mechanicznej
960 zł
Kosztorys
450 zł
Projekt ogrzewania podłogowego
550 zł
Projekt ogrzewania podłogowego + pompa ciepła
880 zł
