alamowo 3dwk

3 690 zł

Projekt domu alamowo 3dwk

Autor projektu:dom-projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 690 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa121.04 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu33°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Opis projektu

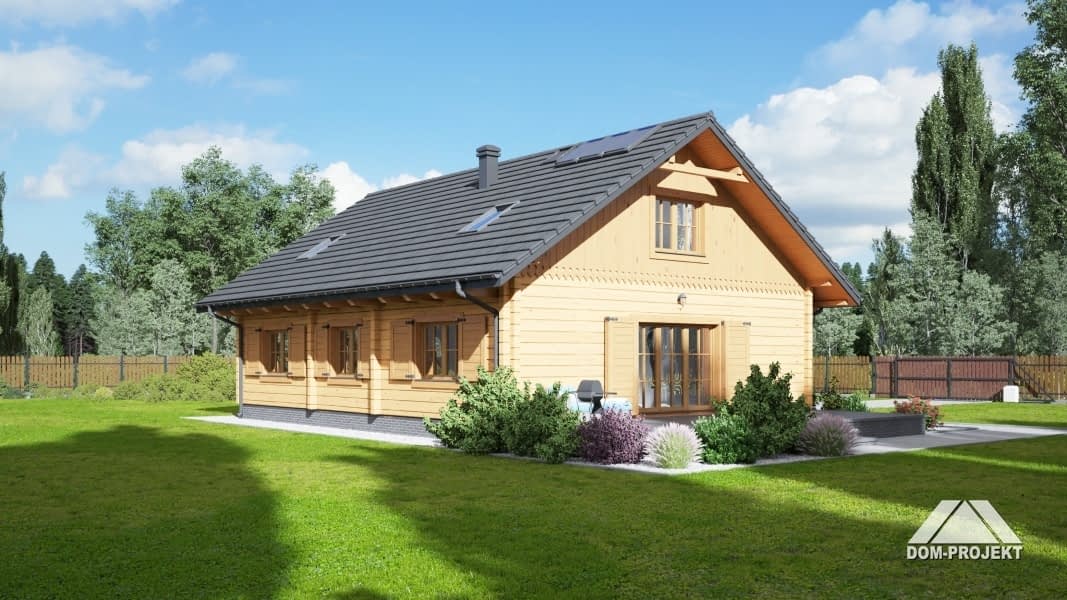

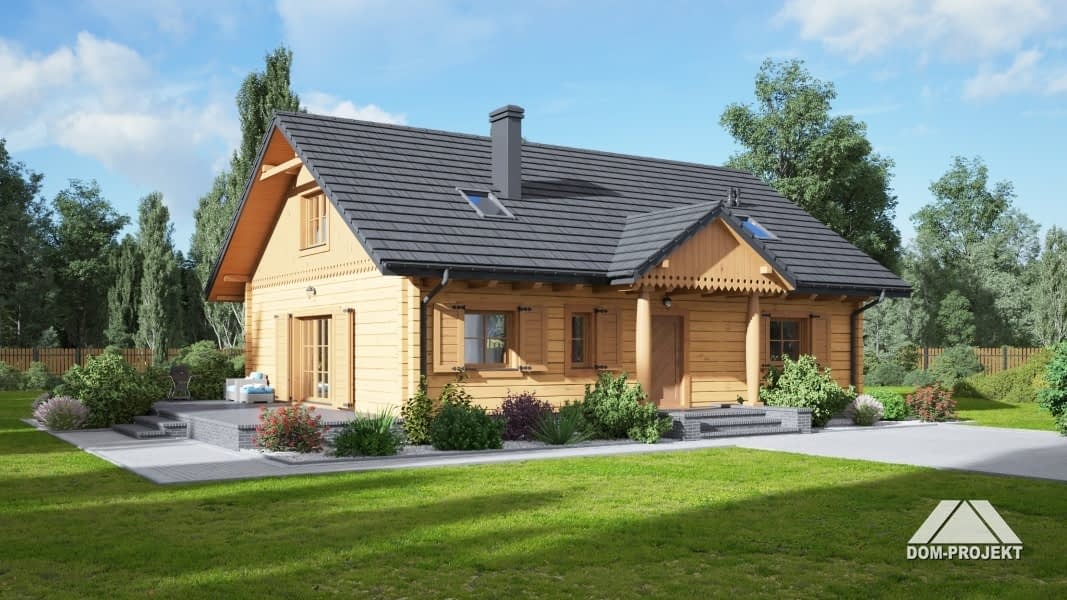

Dom z bali drewnianych. Parterowy. Duży salon z aneksem kuchennym, kominkiem i wyjściem na taras. Trzy pokoje, łazienka, wc, wiatrołap i kotłownia. Poddasze nieużytkowe. Wyjściem na poddasze schodami z wiatrołapu. Zwarta bryła budynku i dach dwuspadowy sprzyjaj szybkiej i taniej budowie i niskim kosztom eksploatacji.

Rzuty

Parter

  • 1.1 - wiatrołap11.62 m²
  • 1.2 - komunikacja10.78 m²
  • 1.3 - kuchnia, salon42.41 m²
  • 1.4 - pokój13.22 m²
  • 1.5 - pokój18.63 m²
  • 1.6 - łazienka5.11 m²
  • 1.7 - wc1.87 m²
  • 1.8 - pokój11.94 m²
  • 1.9 - kotłownia5.46 m²

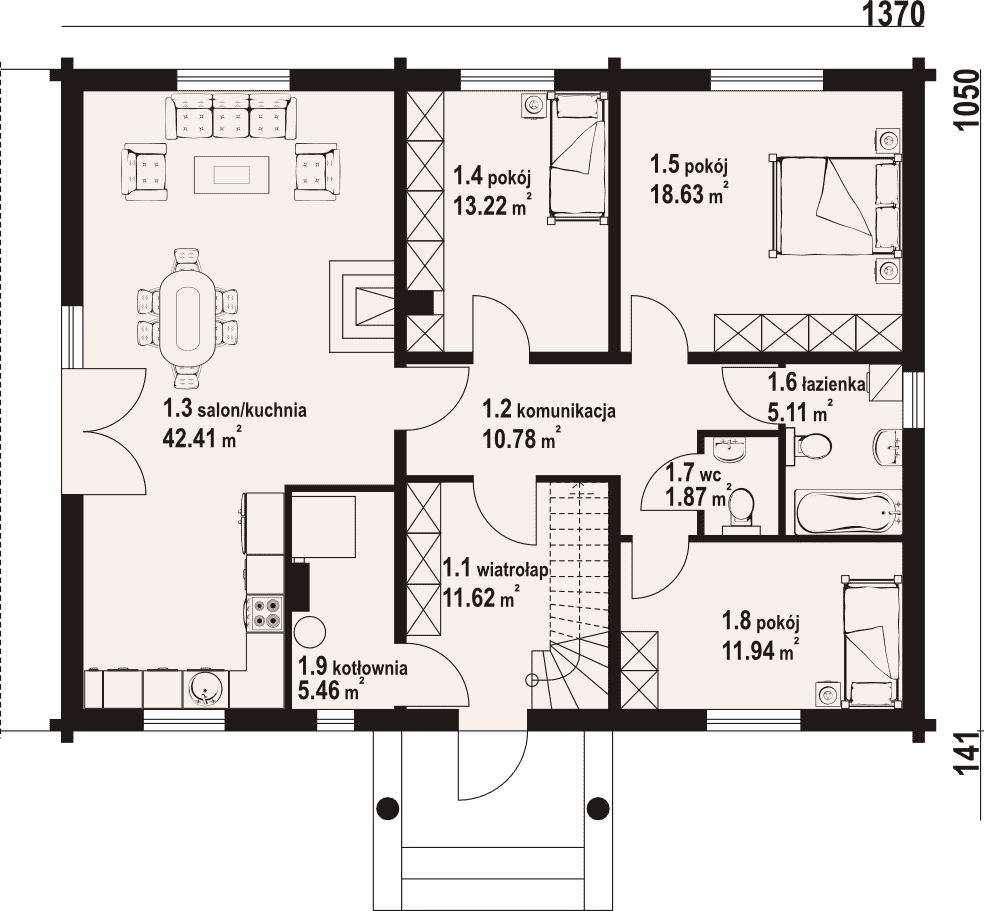

Rzut projektu alamowo 3dwk - Parter

Poddasze

  • 2.1 - komunikacja7.09 m²
  • 2.2 - strych65.92 m²

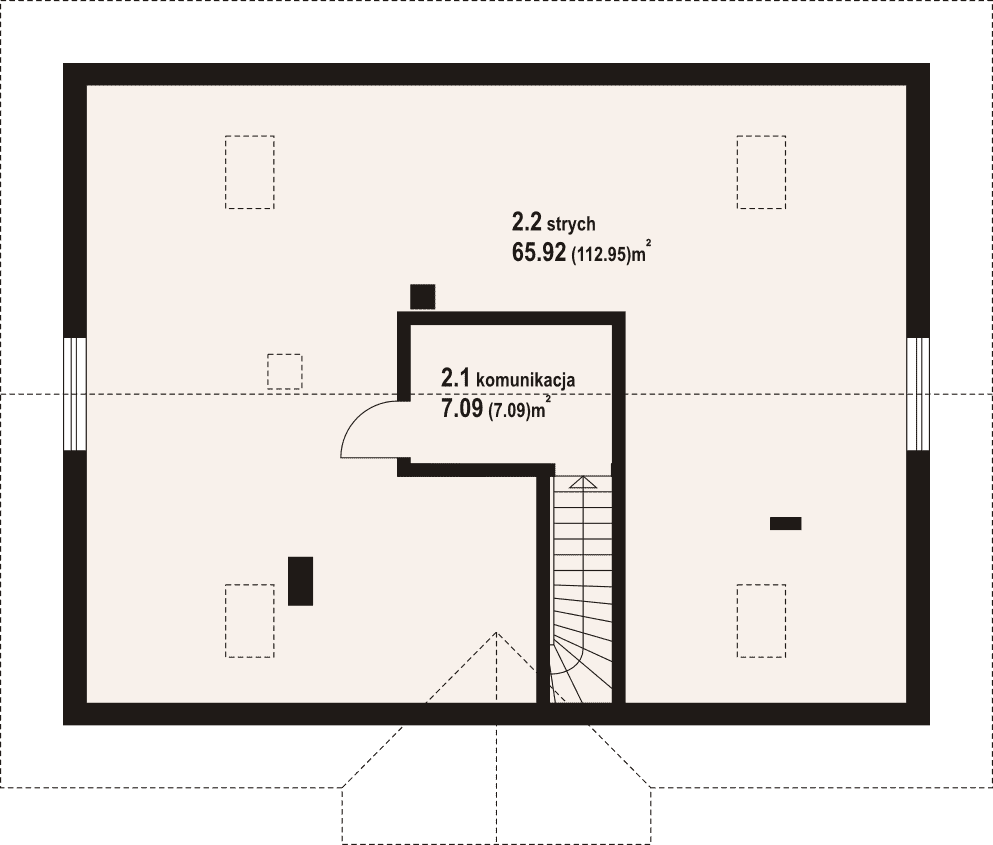

Rzut projektu alamowo 3dwk - Poddasze

Sytuacja

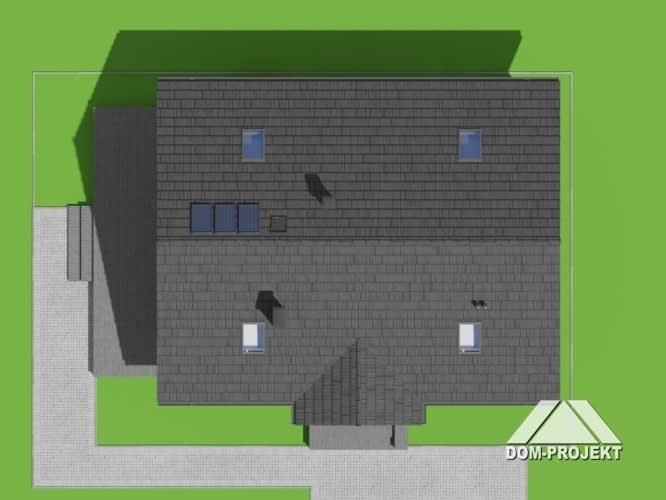

Rzut projektu alamowo 3dwk - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa121.04 m²
  • Powierzchnia netto241.08 m²
  • Powierzchnia zabudowy144.52 m²
  • KominekTak
  • Liczba łazienek1
  • Liczba pokoi4
  • Powierzchnia dachu240 m²
  • Kubatura625 m³
  • Wysokość domu7.9 m
  • Minimalne wymiary działki21.74 x 19.4m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu33°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł na paliwo stałe lub kocioł gazowy, instalacja solarna

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z czterech egzemplarzy projektów architektoniczno-budowlanych wykonanych zgodnie z przepisami Prawa budowlanego oraz innymi obowiązującymi w dniu ich opracowań przepisami techniczno-budowlanymi.

Dokumentacja projektowa obejmuje następujące opracowania branżowe:

  • projekt architektury
  • projekt konstrukcji
  • projekt instalacji wodno-kanalizacyjnej
  • projekt instalacji centralnego ogrzewania
  • projekt instalacji gazowej
  • projekt instalacji elektrycznej i odgromowej

Część opisowa składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (uż
  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, sposób ich wykonania, zestawienie przyjętych danych do obliczeń statycznych
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej, elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media

Część rysunkowa składa się między innymi z:

  • rzutu fundamentów
  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)
  • szczegółowych rzutów kondygnacji użytkowych (w powiększonej skali)
  • rzutu więźby dachowej
  • szczegółowych rysunków więźby dachowej
  • rzutu dachu
  • przekroi poprzecznych i ewentualnie podłużnych
  • elewacji
  • zestawienia stolarki okiennej i drzwiowej
  • rzutów konstrukcyjnych poszczególnych kondygnacji
  • rysunków wszystkich niezbędnych elementów konstrukcyjnych takich jak nadproża, podciągi, słupy, klatka schodowa i inne
  • zestawienia drewna na więźbę i stali konstrukcyjnej
  • rzutów instalacji centralnego ogrzewania
  • schematu i rozwinięcia instalacji centralnego ogrzewania
  • rzutów instalacji wod-kan
  • schematu i rozwinięcia instalacji wod-kan
  • rzutów instalacji gazowej
  • schematu i rozwinięcia instalacji gazowej
  • rzutów instalacji elektrycznej
  • schematu instalacji elektrycznej
  • rzutu instalacji odgromowej

Do dokumentacji dołączone są kopie uprawnień oraz przynależności do izb zawodowych projektantów, oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce. Informujemy ponadto, że projekt gotowy może być wykorzystany do realizacji inwestycji po uprzednim zaadoptowaniu go do warunków i przepisów miejscowych oraz ewentualnych wymagań inwestora. Za zakres i poprawność adaptacji projektu oraz jego zgodność z obowiązującymi normami i przepisami w dniu złożenia projektu do urzędu celem otrzymania decyzji o pozwoleniu na budowę odpowiedzialność ponosi autor adaptacji. Obowiązki wynikające z tytułu sprawowania funkcji projektanta w rozumieniu ustawy Prawo Budowlane przejmuje autor adaptacji.
