alamowo m1

3 590 zł

Projekt domu alamowo m1

Autor projektu:dom-projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 590 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • Powierzchnia użytkowa113.07 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Oczyszczacz powietrza Aeroprime X Auto

Opis

Zgodność z WT 2012 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

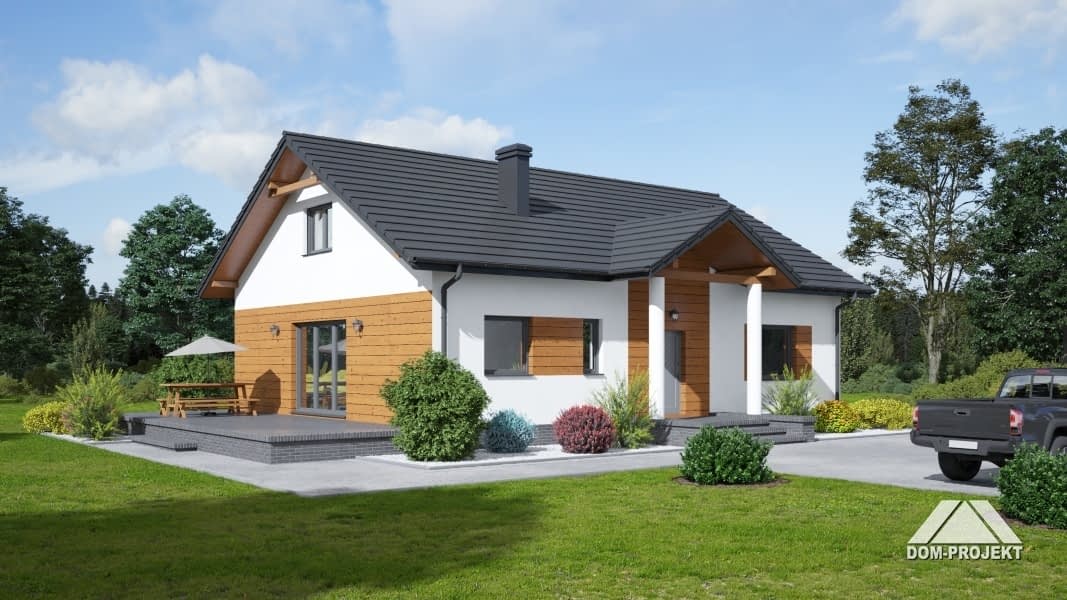

Dom parterowy. Duży salon z aneksem kuchennym, kominkiem i wyjściem na taras. Trzy pokoje, łazienka, wc, spiżarka i wiatrołap. Z wiatrołapy schody na poddasze. Na poddaszu strych. . Zwarta bryła budynku i dach dwuspadowy sprzyjają szybkiej i taniej budowie i niskim kosztom eksploatacji.

Rzuty

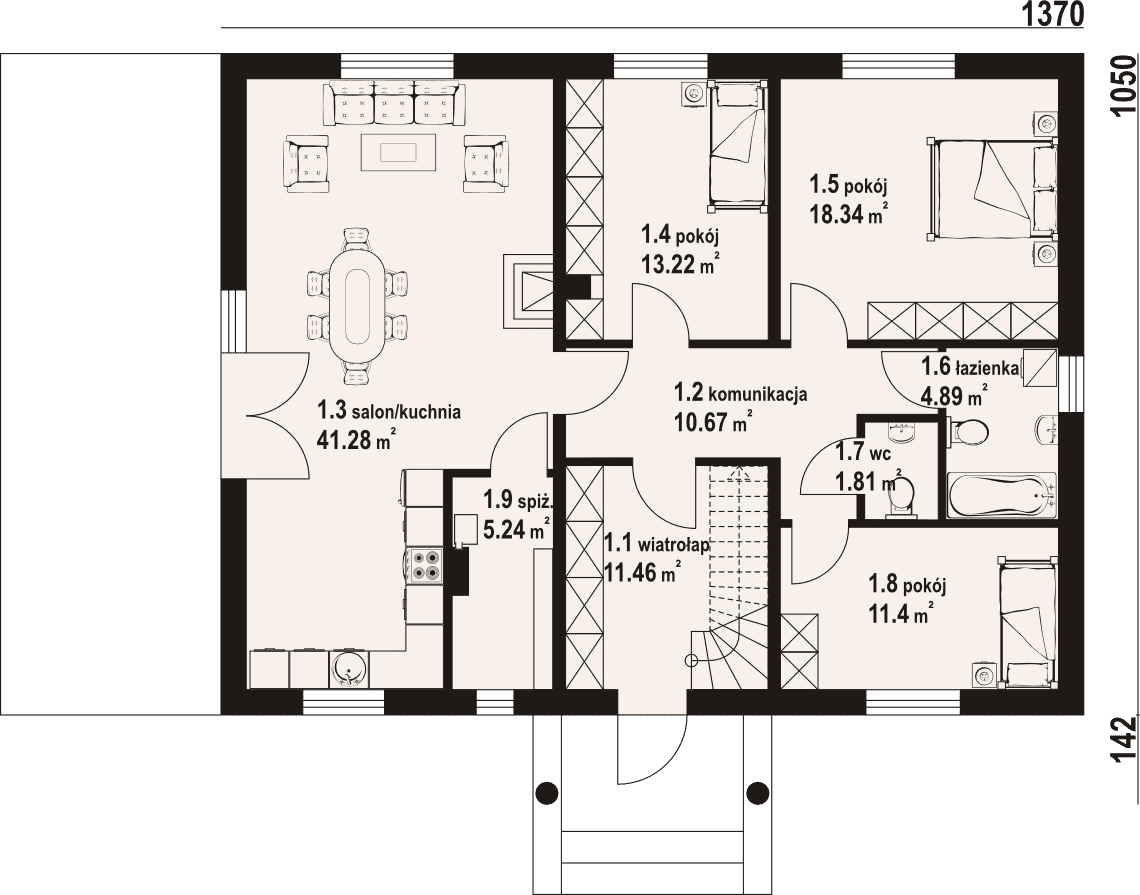

Parter

  • 1.1 - wiatrołap11.46 m²
  • 1.2 - komunikacja10.67 m²
  • 1.3 - kuchnia, salon41.28 m²
  • 1.4 - pokój13.22 m²
  • 1.5 - pokój18.34 m²
  • 1.6 - łazienka4.89 m²
  • 1.7 - wc1.81 m²
  • 1.8 - pokój11.4 m²
  • 1.9 - spiżarka5.24 m²
Rzut projektu alamowo m1 - Parter

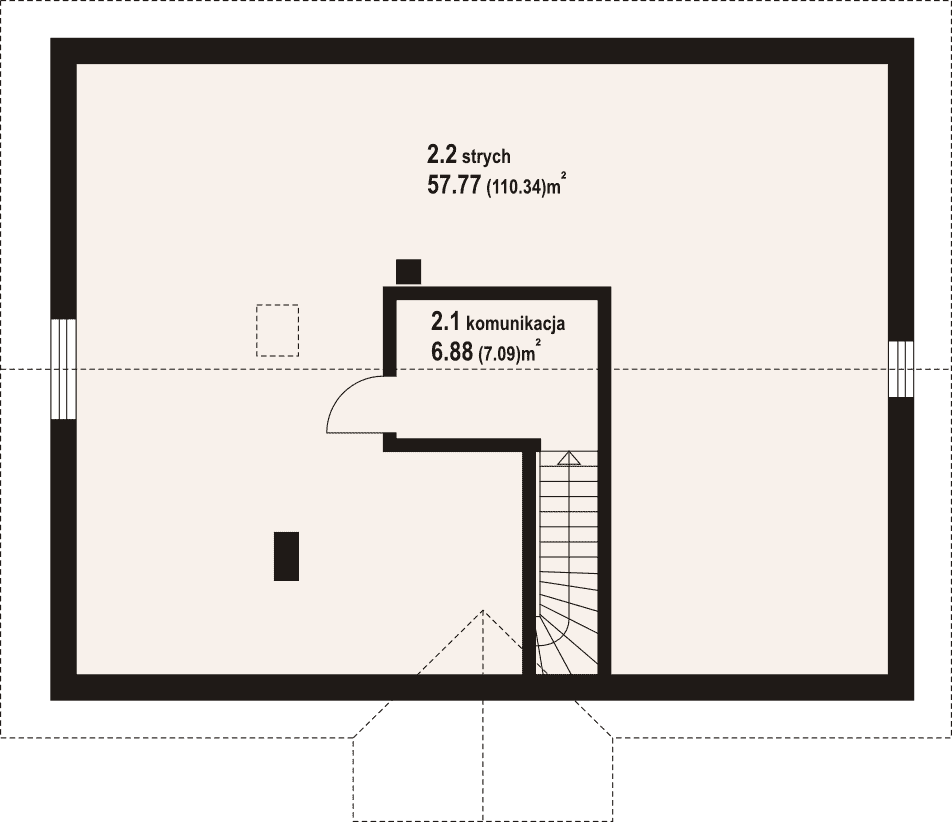

Poddasze

  • 2.1 - komunikacja6.88 m²
  • 2.2 - strych57.77 m²
Rzut projektu alamowo m1 - Poddasze

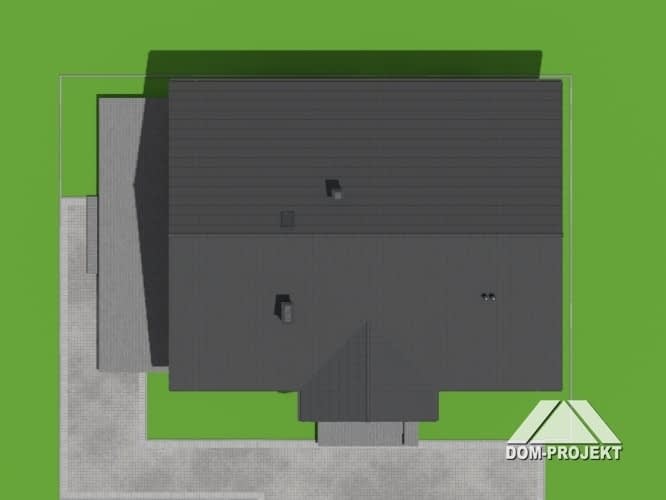

Sytuacja

Rzut projektu alamowo m1 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa113.07 m²
  • Powierzchnia netto235.74 m²
  • Powierzchnia zabudowy144 m²
  • KominekTak
  • Liczba łazienek1
  • Liczba pokoi4
  • Powierzchnia dachu211 m²
  • Kubatura640 m³
  • Wysokość domu7.57 m
  • Energia pierwotna65.42 kWh/m²/rok
  • Minimalne wymiary działki21.7 x 19.4m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • Instalacja grzewczakomplet instalacji, kocioł gazowy, instalacja solarna

Zawartość projektu

*ważne informacje dodatkowe z dnia 21.04.2021r.

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z czterech egzemplarzy projektów architektoniczno-budowlanych wykonanych zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

  • opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

  • rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic)

  • rzutu dachu

  • przekroi poprzecznych i ewentualnie podłużnych

  • elewacji

  • zestawienia stolarki okiennej i drzwiowej

Ponadto projekt gotowy obejmuje opracowania branżowe stanowiące części projektu technicznego, a mianowicie:

  • projekt konstrukcji

  • projekt instalacji wodno-kanalizacyjnej

  • projekt instalacji centralnego ogrzewania

  • projekt instalacji gazowej (jeżeli występuje)

  • projekt instalacji elektrycznej i odgromowej

Część opisowa projektu technicznego składa się z:

  • opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali
  • opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media
  • projektowanej charakterystyki energetycznej

Część rysunkowa projektu technicznego składa się między innymi z:

  • rzutu fundamentów
  • rzutów konstrukcyjnych poszczególnych kondygnacji
  • rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych
  • rzutu więźby dachowej
  • rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują)
  • rzutów instalacji wod-kan
  • rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje)
  • rzutów instalacji elektrycznej
  • schematu tablicy TM
  • rzutu instalacji odgromowej

Do dokumentacji dołączone są kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce. Informujemy ponadto, że projekt gotowy może być wykorzystany do realizacji inwestycji po uprzednim zaadoptowaniu go do warunków i przepisów miejscowych oraz ewentualnych wymagań inwestora. Za zakres i poprawność adaptacji projektu oraz jego zgodność z obowiązującymi normami i przepisami w dniu złożenia projektu do urzędu celem otrzymania decyzji o pozwoleniu na budowę odpowiedzialność ponosi autor adaptacji. Obowiązki wynikające z tytułu sprawowania funkcji projektanta w rozumieniu ustawy Prawo Budowlane przejmuje autor adaptacji.

*Cena dodatków wymieniona poniżej zależna jest od projektu:

  • wentylacja mechaniczna,
  • wariant ogrzewania.
