Projekt domu ALEXANDRIA dom jednorodzinny
Rabat -150 zł
- Typ projektuWolnostojący
- Powierzchnia użytkowa133.79 m²
- Kondygnacjez poddaszem
- GarażDwustanowiskowy
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Konstrukcja
- powierzchnia użytkowa - 133,79m2
- powierzchnia użytkowa garażu - 36,65m2
- powierzchnia użytkowa strychu - 59,79m2
- powierzchnia zabudowy - 212.9m2
- powierzchnia całkowita -307,144m2
- kubatura - 1142,00m3
- ściany zewnętrzne nośne murowane grubości 30cm.- ściany wewnętrzne nośne murowane grubości 25cm.
- ściany wewnętrzne działowe grubości 12cm .
- ocieplenie : styropian 10cm
- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM" .
- wysokość budynku 7,70m .
- dach jednospadowy 30° .
- więźba dachowa drewniana.
- pokrycie dachu: dachówka ceramiczna.
- zastosowane ogrzewanie: gazowe.
Technologia szkieletowa : przejdź na stronę projektu.
Rzuty

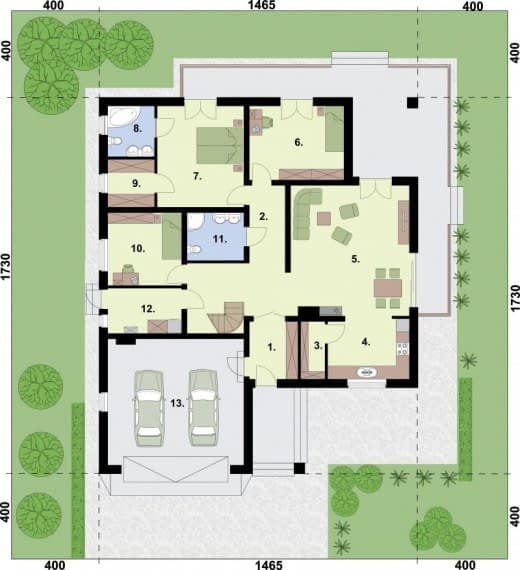

Rzut przyziemia
- 4. Kuchnia10.41
- 8. Łazienka4.88
- 13. Garaż35.65
- 1. Wiatrołap5.78
- 10. Pokój11.16
- 14. Taras44.44
- 6. Pokój14.54
- 5. Salon31.53
- 7. Pokój18.25
- 9. Garderoba4.6
- 11. Łazienka5.6
- 12. Kotłownia/Pralnia6.89
- 2. Komunikacja17.29
- 3. Spiżarnia2.86

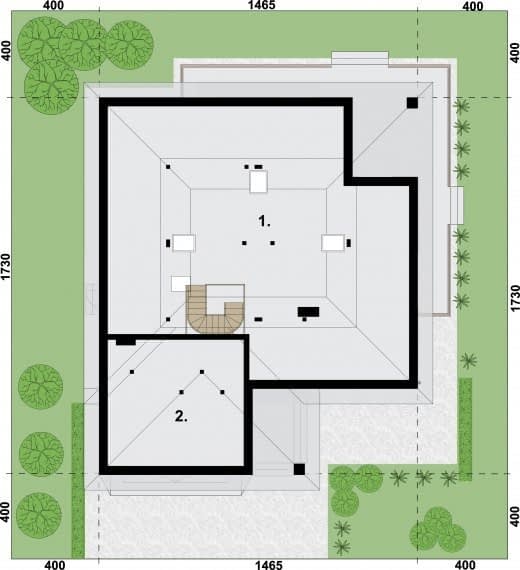

Rzut poddasza
- 2. Strych9.84
- 1. Strych49.95
Dane techniczne
- Powierzchnia użytkowa133.79 m²
- Powierzchnia zabudowy212.91 m²
- Liczba pokoi13
- Powierzchnia dachu332 m²
- Kubatura1142 m³
- Wysokość domu7.7 m
- PoddaszeUżytkowe
- Minimalne wymiary działki22.65 x 25.3m
- GarażDwustanowiskowy
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Zawartość projektu
Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF
Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.
Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.
Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.
Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.
Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Kosztorys
370 zł
Dodatkowy egzemplarz projektu
450 zł
Projekt wentylacji mechanicznej z rekuperatorem
450 zł
Projekt fotowoltaiki dla domu
750 zł
Projekt instalacji z ogrzewaniem podłogowym
400 zł
