Projekty>Domy>Projekt domu MAREA szkielet drewniany

Projekt domu MAREA szkielet drewniany

Name: MAREA szkielet drewniany
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: marea-szkielet-drewniany
Price: 3699.00 PLN
Availability: InStock

MAREA szkielet drewniany - wizualizacja 2

MAREA szkielet drewniany - wizualizacja 3

MAREA szkielet drewniany - wizualizacja 4

MAREA szkielet drewniany - wizualizacja 5

MAREA szkielet drewniany - wizualizacja 6

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 699 zł3 599 zł

Oszczędź: 100,00zł

Cena przed promocją: 3 699 zł

Promocja ważna do

27-05-2025

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa113.23 m²
Kondygnacjez poddaszem
GarażJednostanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Konstrukcja

Projektowany budynek wykonany będzie w technologii lekkiego szkieletu drewnianego. Główną konstrukcję nośną stanowić będą: ławy, stopy i wieńce z betonu klasy C20/25 (dawne B25) i stali A-III (34GS); A-I (PB240) oraz ściany nośne w szkielecie drewnianym spięte podwójnym oczepem, słupy drewniane, nad częścią mieszkalną dach dwuspadowy, oparty na więźbie o konstrukcji drewnianej w układzie płatwiowo-kleszczowym, natomiast nad garażem dach jednospadowy oparty na więźbie w formie kratownic. Drewno użyte do wykonania konstrukcji powinno być klasy co najmniej C-24 i o wilgotności nie większej niż 18%.

Wysokość ściany kolankowej 0.91m

Rzuty

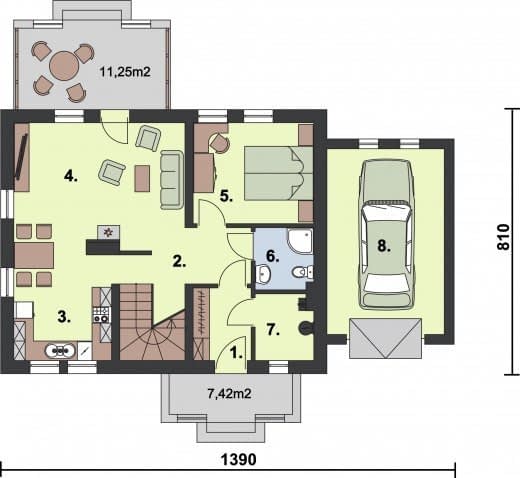

Rzut przyziemia

1 Wiatrołap4.29
2 Komunikacja10.72
3 Kuchnia10.86
4 Pokój dzienny21.39
5 Pokój12.5
6 Łazienka3.45
7 Kotłownia3.91
8 Garaż21.54

Rzut poddasza

1 Komunikacja7.33
2 Łazienka7.9
3 Pokój13.21
4 Pokój10.91
5 Pokój10.7

Dane techniczne

Powierzchnia użytkowa113.23 m²
Powierzchnia zabudowy105.57 m²
Liczba pokoi13
Kubatura607.54 m³
Wysokość domu8.09 m
PoddaszeUżytkowe
Minimalne wymiary działki21.9 x 16.1m
GarażJednostanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.
