Projekt domu TRYPOLIS 4

Name: TRYPOLIS 4
Brand: PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.
SKU: trypolis-4
Price: 3899.00 PLN
Availability: InStock

Autor projektu:PRO ARTE Arkadiusz Woch, Krzysztof Biodrowicz s.j.

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 899 zł3 749 zł

Oszczędź: 150,00zł

Cena przed promocją: 3 899 zł

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa106.3 m²
Kondygnacjez poddaszem
GarażDwustanowiskowy
DachDwuspadowy
Kąt nach. dachu40°
Odbicie lustrzaneTak
Czas realizacjido 10 dni roboczych

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Konstrukcja

Technologia tradycyjna :
- ściany zewnętrzne murowane grubości 30cm
- ocieplenie styropian

- ściany wewnętrzne nośne gr. 30 cm i działowe gr. 12 cm

- wszystkie ściany wykonane z pustaków ceramicznych "POROTHERM"

- konstrukcja więźby dachowej drewniana

- pokrycie dachu: dachówka ceramiczna

- projekt posiada kominek

- instalacja grzewcza: kocioł gazowy w kotłowni

Rzuty

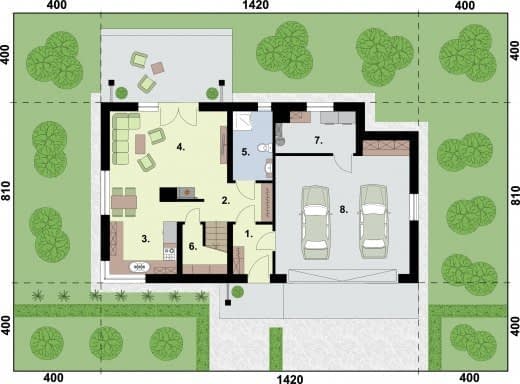

Rzut przyziemia

3. Kuchnia z anaksem jadalnym11.15
5. Wc5.37
6. Spiżarka1.23
7. Kotłownia6.36
8. Garaż32.13
1. Wiatrołap3.85
2. Komunikacja7.76
4. Salon19.05

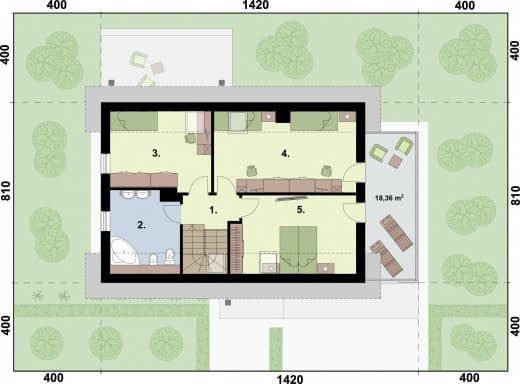

Rzut poddasza

5. Sypialnia14.31
1. Komunikacja5.34
2. Łazienka8.7
3. Pokój11.86
4. Pokój17.68

Dane techniczne

Powierzchnia użytkowa106.3 m²
Powierzchnia zabudowy113.7 m²
Liczba pokoi13
Powierzchnia dachu183.4 m²
Kubatura724.27 m³
Wysokość domu7.94 m
PoddaszeUżytkowe
Minimalne wymiary działki22.28 x 18.48m
GarażDwustanowiskowy
Rodzaj dachuDwuspadowy
Kąt nach. dachu40°

Zawartość projektu

Projekty są dostępne w wersji książkowej, drukowanej w tak zwanym w nowym trybie 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego. Na życzenie przesyłamy rzuty i przekroje wersji podstawowych dokumentacji w formacie PDF

Każdy projekt architektoniczno-budowlany domu składa się z następujących części:
- strona tytułowa,
- oświadczenie
- część opisowa projektu architektoniczno-budowlanego,
- projektowana charakterystyka energetyczna z analizą,
- część rysunkowej projektu architektoniczno-budowlanego,
- zaświadczenia i uprawnienia.

Każdy projekt techniczny domu składa się z:
- strony tytułowej,
- oświadczenia,
- części opisowej projektu technicznego,
- części rysunkowej projektu technicznego,
- części konstrukcyjnej,
- zaświadczenia i uprawnień,
- zestawień drewna i stali,
-instalacji elektrycznej i odgromowej,
-instalacji sanitarnych, gazowych i centralnego ogrzewania.

Do projektu na życzenie dołączamy obliczenia statyczno-wytrzymałościowe.

Inwestor otrzymuje 3 opieczętowane sztuki projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego tworzące komplet, każdy z plombą zabezpieczającą i oryginalnym hologramem biura.

Pierwszy egzemplarz tomu I zawiera zgodę in blanco na wszystkie zmiany wprowadzane do projektu po zakupie przez lokalnego wybranego na własną rękę przez Inwestora architekta adaptującego/kierownika budowy. Do teczki projektów dołączamy także zaświadczenia i aktualne wpisy do Izb autorów projektu oraz wpisy aktualne na czas sporządzenia projektu.

Dodatki
