Anatol 2

2 392 złKup projekt

Projekt domu Anatol 2

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, dziennik budowy, tablica informacyjna, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 990 zł2 392 zł
Kup projektZadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa102.58 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • Kąt nach. dachu35°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

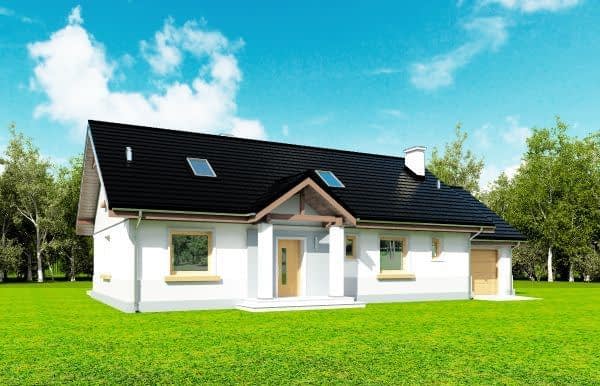

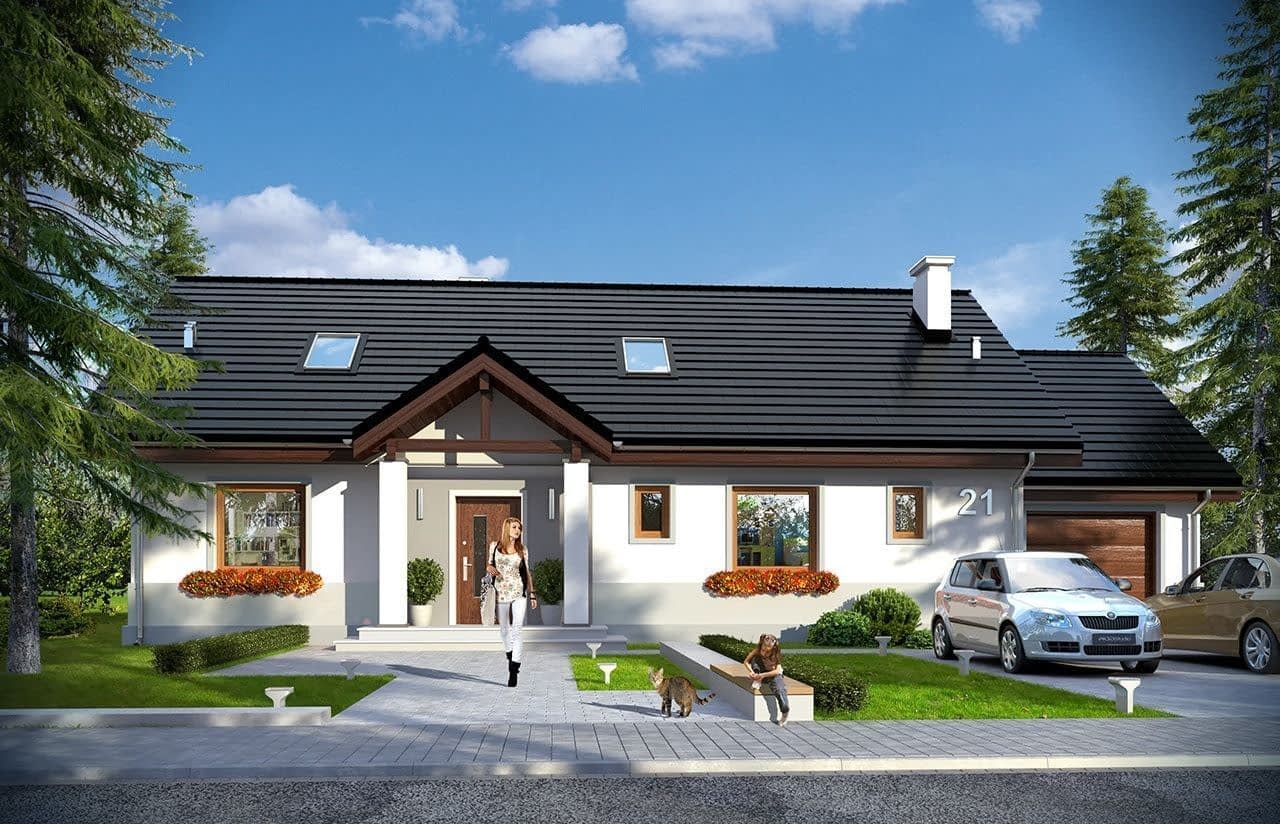

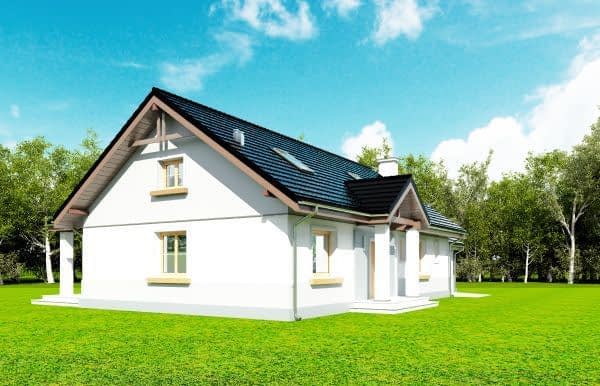

Anatol 2 to kolejna odsłona popularnego projektu domu jednorodzinnego Anatol. Jest to parterowy domek, przeznaczonydo zamieszkania dla 4-6cioosobowej rodziny. Dzięki dużemu strychowi, który można zaadaptować na poddasze użytkowe,dom doskonale sprawdzi się dla rozwojowej, rosnącej rodziny, której potrzeby mogą się zwiększać. Dzięki strychowi doadaptacji w łatwy sposób można uzyskać dodatkową powierzchnię mieszkalną. Architektonicznie dom jest prostąponadczasową bryłą, zbudowaną na planie prostokąta,, przekrytą dwuspadowymi dachami. Dobrze dobrane proporcjeelewacji, oraz nowoczesne materiały wykończeniowe, dają domowi atrakcyjny i przyjemny dla oka wygląd. Funkcjonalnewnętrze, mieszczące wszystkie pomieszczenia mieszkalne i techniczne na parterze, dopełnia atrakcyjności domu. Naparterze zmieszczono część dzienną z salonem, kuchnią i holem, oraz sypialnie domowników - trzy sypialnie idodatkowy pokój do pracy. Prócz tego w domu zmieściły się łazienki, garderoba, spiżarnia i kotłownia, oraz garaż. Nastrych dostajemy się schodkami z kotłowni. Strych można dowolnie zagospodarować - urządzić tam dodatkowe 2-3 pokoje,lub jednoprzestrzenną powierzchnię. Dom ma prostą konstrukcję, jest łatwy w budowie. Dzięki temu koszty realizacjinie powinny być wygórowane. Dzięki zwartej bryle i dobrym izolacjom dom jest ciepły i energooszczędny. Kosztyutrzymania Anatola 2 nie będą wysokie. Zapraszamy !


Konstrukcja

  • Fundamenty - betonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzne - ściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
  • Strop - monolityczny żelbetowy
  • Elewacje - tynk cienkowarstwowy na styropianie
  • Pokrycie dachu - dachówka ceramiczna

Charakterystyka Energetyczna

Dla domu standardowego z wentylacją grawitacyjną:

  • Ep - 88,7 kWh/(m2)
  • Ek - 81,8 kWh/(m2 rok)
  • EUco - 63,26 kWh/(m2 rok)

Dla budynku z wentylacją mechaniczną i rekuperacją:

  • Ep - 72,77 kWh/(m2)
  • EUco - 32,65 kWh/(m2 rok)

Istnieje możliwość dostosowania projektu dostandardu NF40

(prosimy o kontakt z pracownią)

Rzuty

parter

Rzut projektu Anatol 2 - parter

pietro

Rzut projektu Anatol 2 - pietro

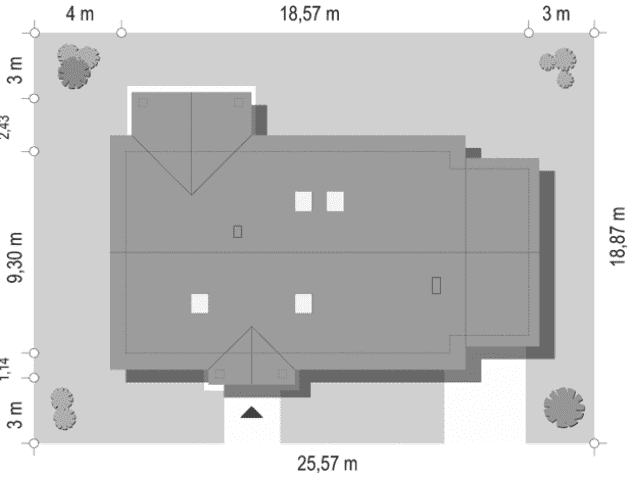

sytuacja

Rzut projektu Anatol 2 - sytuacja

Dane techniczne

  • Powierzchnia użytkowa102.58 m²
  • Powierzchnia netto111.42 m²
  • Powierzchnia zabudowy166.71 m²
  • Kominek1
  • Liczba łazienek2
  • Liczba pokoi5
  • Powierzchnia dachu275.36 m²
  • Kubatura692 m³
  • Długość domu9.3 m
  • Szerokość domu18.57 m
  • Wysokość domu7.15 m
  • Poddaszedo adaptacji
  • Minimalne wymiary działki18.87 x 25.57m
  • GarażJednostanowiskowy
  • Kąt nach. dachu35°

Koszty budowy

  • Stan surowy137687 zł
  • Stan surowy zamknięty191669 zł
  • Koszt wykończenia210012 zł
  • Koszt instalacji37900 zł

Zawartość projektu

W komplecie dokumentacji projektowej, którą Państwo od nas otrzymujecie, znajdują się cztery egzemplarze projektu architektoniczno-budowlanego, a w każdym z nich:

Projekt architektoniczny z częścią konstrukcyjną zawierający:

  • opis architektoniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę)

Część rysunkowa architektura i konstrukcja:

  • rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50
  • przekroje przez budynek / budynek skali 1:50
  • elewacje budynku / w skali 1:50
  • zestawienie stolarki budowlanej okiennej i drzwiowej
  • szczegóły konstrukcji i ewentualne szczegóły budowlane

Część instalacyjna:

  • część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują)

Część rysunkowa do projektów instalacji:

  • schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej
  • schematy instalacji wodno-kanalizacyjnej i ciepłej wody
  • schematy instalacji grzewczych
  • schemat instalacji gazowej (jeśli występują)

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych
  • Zmianę obrysu wewnętrznego ścian zewnętrznych
  • Zmianę układu ścian wewnętrznych działowych
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów
  • Likwidację lub dodanie dowolnej ilości lukarn, wykuszy, podcieni, balkonów, loggii, kolumn, pilastrów, ganków, werand
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych
  • Zmianę rodzaju pokrycia dachowego
  • Doprojektowanie bądź likwidacja podpiwniczenia – częściowego lub całkowitego
