- Typ projektuWolnostojący
- Powierzchnia użytkowa283.1 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachWielospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Opis projektu
Dom parterowy z użytkowym poddaszem, przeznaczony dla rodziny wielopokoleniowej. Rzut parteru podzielony został na dwa mieszkania. Pierwsze - podzielone na trzy strefy: ogólną - hall, kuchnia, jadalnia i pokój dzienny, sypialną z łazienką oraz gospodarczą. Drugie - podzielone na dwie strefy: dzienną - hall, kuchnia, jadalnia i pokój dzienny oraz nocną – sypialnie, łazienka i garderoba.
Konstrukcja
Ściany zewnętrzne z pustaków ceramicznych, ocieplone, posadowione na betonowych fundamentach. Ściany wewnętrzne z pustaków ceramicznych. Strop gęstożebrowy.
Instalacje
Wentylacja grawitacyjna. Ogrzewanie gazowe z grzejnikami. Opcjonalnie można dokupić projekt wentylacji mechanicznej oraz projekt ogrzewania podłogowego za pomocą pompy ciepła.

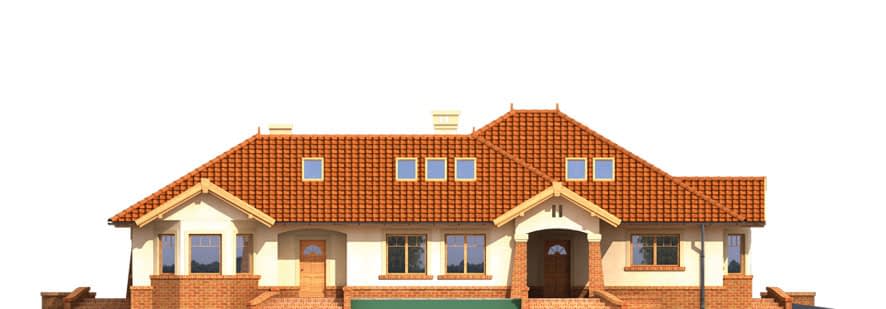

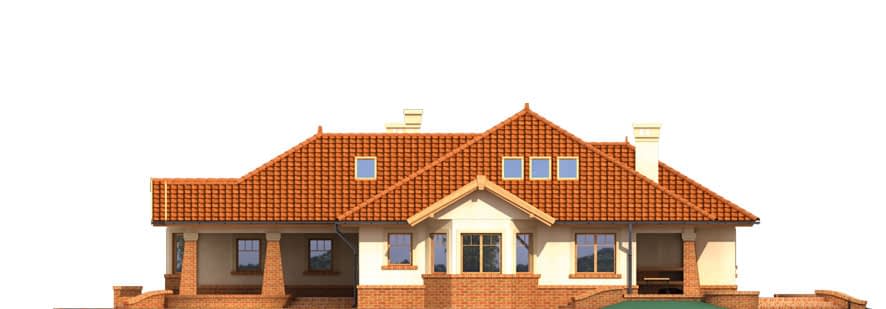

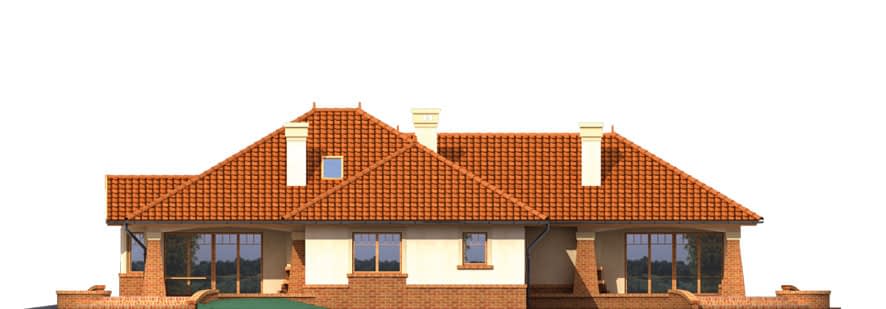

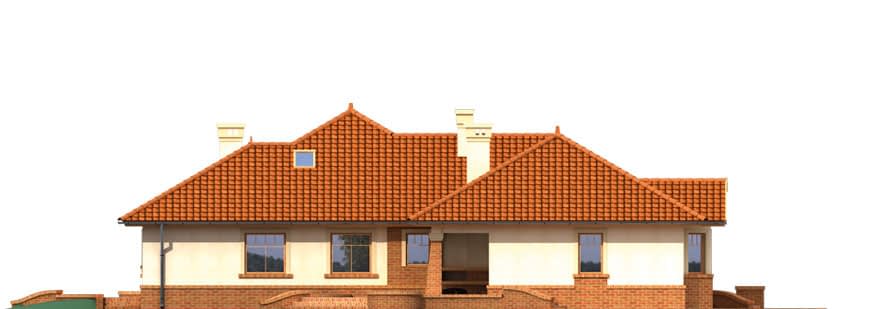

Elewacje pokryte tynkiem strukturalnym w systemie ociepleń Termo Organika. Pokrycie dachu - dachówka ceramiczna lub cementowa.
Rzuty

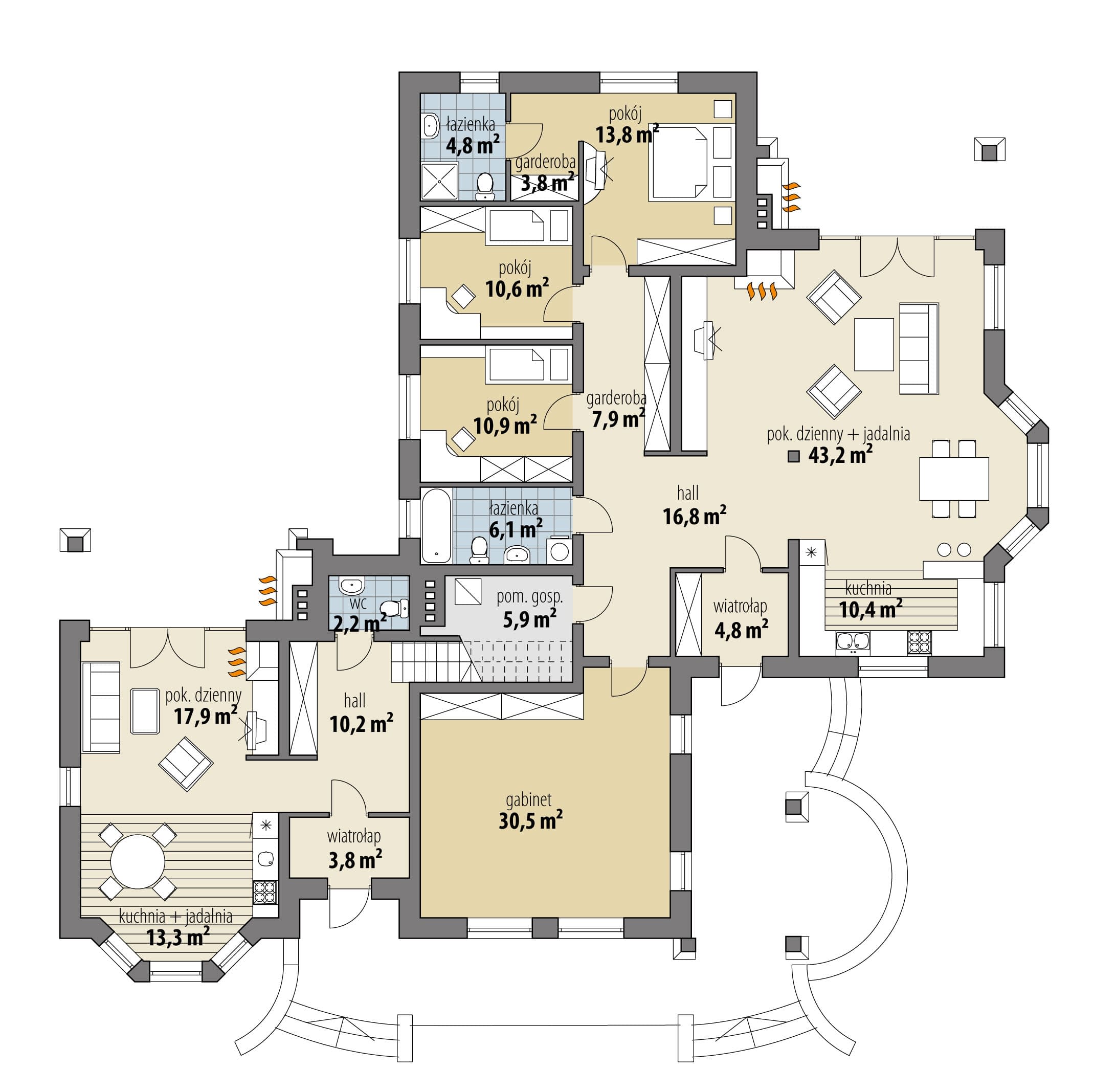

Parter
- 1/1 wiatrołap4.8
- 1/2 hall16.8
- 1/3 kuchnia10.4
- 1/4 salon + jadalnia43.2
- 1/5 garderoba7.9
- 1/6 pokój13.8
- 1/7 garderoba3.8
- 1/8 łazienka4.8
- 1/9 pokój10.6
- 1/10 pokój10.9
- 1/11 łazienka6.1
- 1/12 pom. gosp.5.9
- 1/13 gabinet30.5
- 1/14 wiatrołap3.8
- 1/15 hall10.2
- 1/16 wc2.2
- 1/17 salon17.9
- 1/18 kuchnia + jadalnia13.3

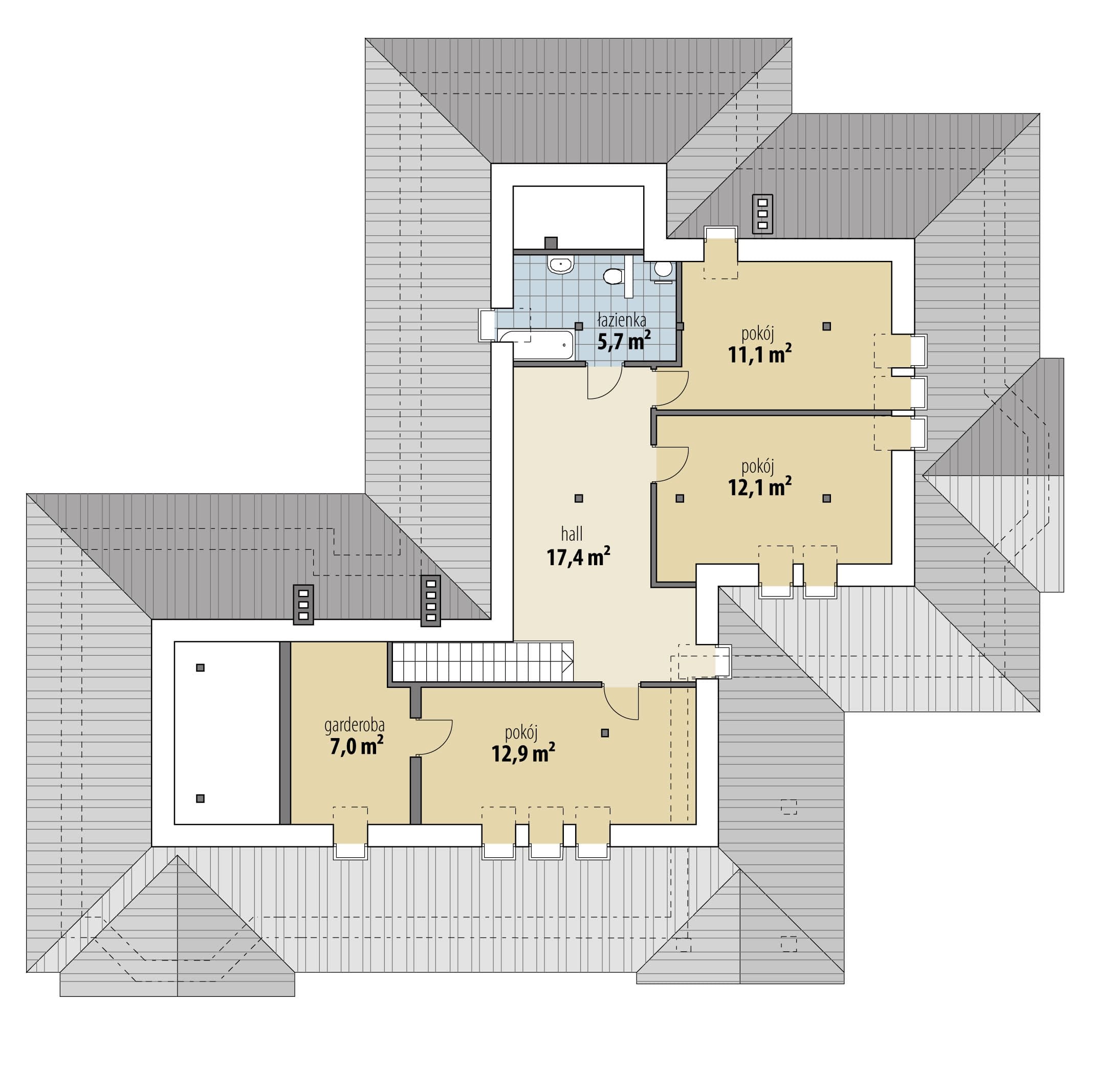

Poddasze
- 2/1 hall17.4
- 2/2 łazienka5.7
- 2/3 pokój11.1
- 2/4 pokój12.1
- 2/5 pokój12.9
- 2/6 garderoba7
Dane techniczne
- Powierzchnia użytkowa283.1 m²
- Powierzchnia zabudowy289 m²
- Liczba łazienek4
- Liczba pokoi7
- Powierzchnia dachu450.3 m²
- Kubatura829.4 m³
- Wysokość domu7.3 m
- PoddaszeUżytkowe
- Minimalne wymiary działki28.91 x 30.71m
- GarażBez garażu
- Rodzaj dachuWielospadowy
- Kąt nach. dachu30°
Zawartość projektu
Komplet dokumentacji projektowej stanowi:
1. Trzy (3) egzemplarze projektu architektoniczno-budowlanego
- architektura – opis,
- architektura - rysunki.
2. Dwa (2) egzemplarze projektu technicznego:
- architektura - rysunki,
- konstrukcja - opis,
- konstrukcja - rysunki,
- instalacje sanitarne,
- instalacje sanitarne opis,
- instalacje elektryczne,
- instalacje elektryczne opis.
3. MATERIAŁY POMOCNICZE w 1 egzemplarzu.
- rysunki wykonawcze elementów żelbetowych,
- zestawienie stali zbrojeniowej,
- zestawienie elementów konstrukcyjnych więźby dachowej
- tabela elementów z kosztorysu stanu surowego zamkniętego (obejmującą robociznę, materiały i sprzęt)- dostępne dla projektów, które posiadają kosztorys
Każda dokumentacja projektowa przygotowywana jest na indywidualne zlecenie zamawiającego oraz jest zabezpieczona specjalną plombą z hologramem, której zerwanie lub usunięcie jest jednoznaczne z wykorzystaniem projektu.
Uprawnienia - wszystkie projekty domów mają stosowne uprawnienia i zaświadczenia potwierdzające przynależność do izb wszystkich projektantów, będących autorami prezentowanych na tej stronie koncepcji domów.
Zmiany w projekcie domu, które nie naruszają jego konstrukcji , możecie Państwo wprowadzać we współpracy z projektantem adaptującym projekt gotowy, bez konieczności konsultowania tego z autorem dokumentacji.
Poniżej prezentujemy zakres zmian, które nie wymagają zgody ze strony naszej Pracowni:
- Zmiany wymiarów fundamentów wynikające z dostosowania budynku do lokalnych warunków gruntowych.
- Wprowadzenie całkowitego lub częściowego podpiwniczenia budynku pod warunkiem nie wynoszenia poziomu parteru w stosunku do poziomu terenu.
- Zaprojektowanie użycia innych materiałów na konstrukcję budynku (ściany stropy) przy zachowaniu wymaganych przepisami i normami parametrów oraz pod warunkiem zachowania walorów użytkowych budynku.
- Rodzaj stropów – przy zachowaniu układu konstrukcji i wymaganych przepisami oraz normami parametrów.
- Materiały ścian zewnętrznych i wykończeniowych (tynki, posadzki, dachówki, izolacja cieplna i przeciwwilgociowa) pod warunkiem utrzymania wymaganych parametrów (tj. np. wytrzymałość, ciepłochłonność).
- Program użytkowy wewnątrz budynku; np. przesunięcie lub likwidacja ścian działowych i zmiana lokalizacji, ilości i kształtu okien oraz drzwi, przy zachowaniu wymaganych przepisami i normami parametrów.
- Kąt nachylenia dachu do 10 proc. lub 5 stopni, pod warunkiem dostosowania konstrukcyjnego i zachowania formy architektonicznej.
- Zmiana przekrojów elementów konstrukcji dachowej wynikająca z dostosowania do materiałów pokrycia lub z dostosowania budynku do innych stref śniegowych i wiatrowych niż podano w projekcie.
- Kolorystyka elewacji, detali dekoracyjnych, kształtu podjazdów i tarasów.
- Instalacja: wodna, kanalizacyjna, gazowa, elektryczna i centralnego ogrzewania - pod warunkiem zachowania obowiązujących norm i przepisów prawa budowlanego.
- Realizacja projektu wg. lustrzanego odbicia.
Dodatki
Bezpłatne dodatki
GratisZestaw umów
GratisZmiany w projekcie
GratisTablica budowy
GratisDziennik budowy
Płatne dodatki
Projekt wentylacji mechanicznej
700 zł
Kosztorys
861 zł
Dodatkowy egzemplarz projektu
246 zł
Projekt instalacji centralnego ogrzewania zasilanego pompą ciepła
650 zł
