- Typ projektuLetniskowy
- StylTradycyjny
- Powierzchnia użytkowa62.75 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachCzterospadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneNie
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Opis projektu

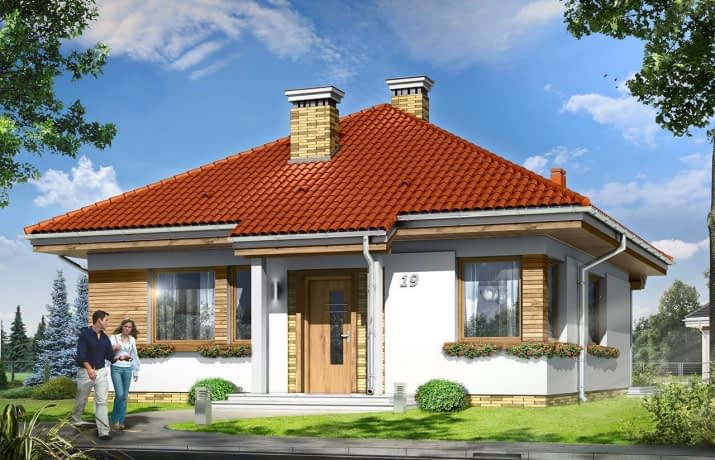

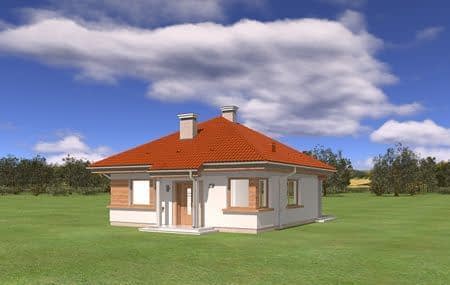

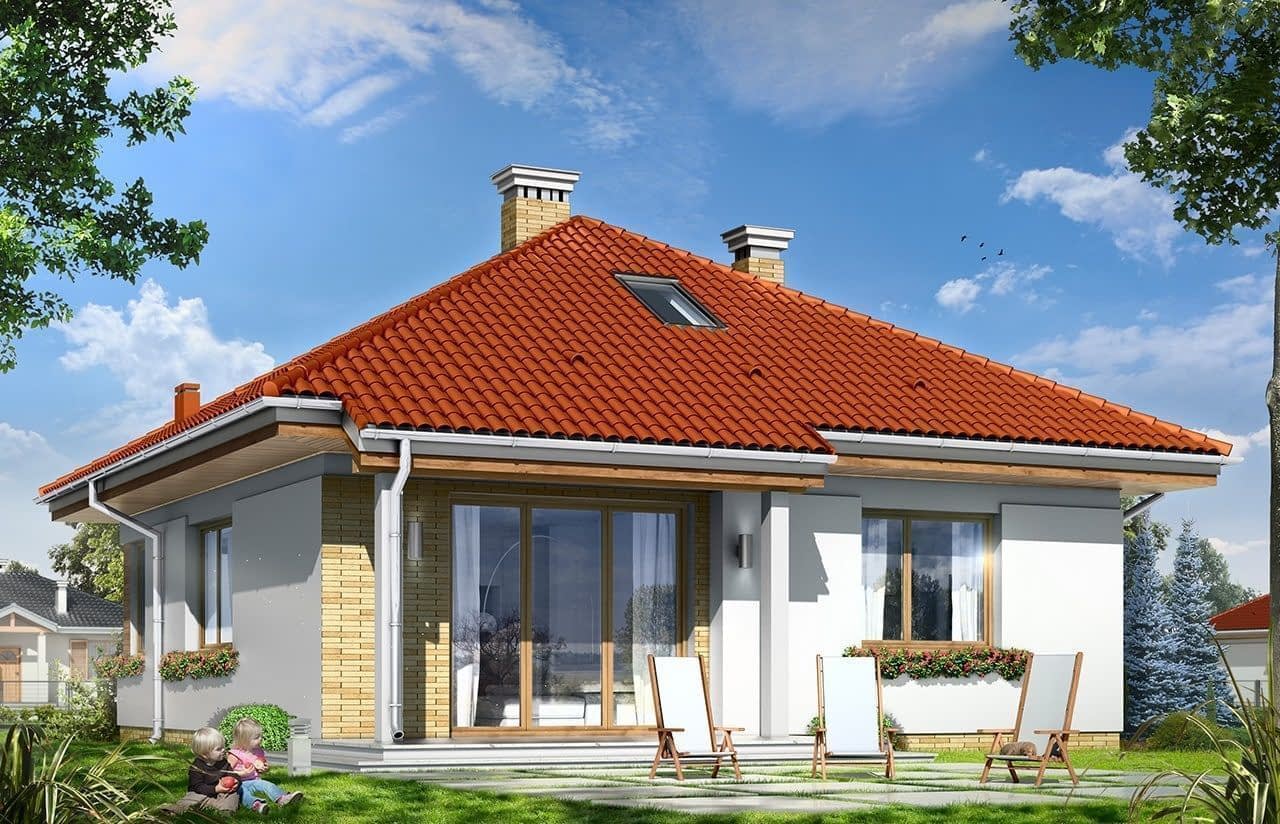

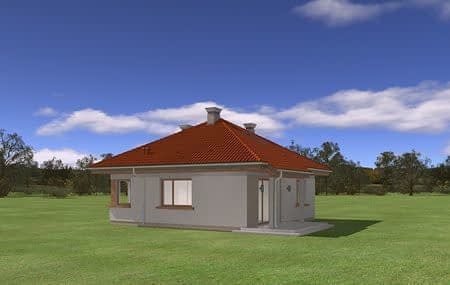

Projekt domu Bambi to nieduży, parterowy domek jednorodzinny, przewidziany dla 3-4 osobowej rodziny. Budynek przekryty został czterospadowym, kopertowym dachem. Bardzo prosta bryła domu, oparta na planie kwadratu, oraz kopertowym dachu, połączona z dobrze dobranymi proporcjami i ciekawymi detalami architektonicznymi, tworzą spójną, atrakcyjną całość. Domek Bambi jest łatwy w budowie, a dzięki zwartej bryle - niedrogi w ogrzewaniu. W projekcie domu Bambi przestrzeń parteru podzielono na otwartą część dzienną, z kuchnią, salonem i holem, oraz część nocną - z dwiema sypialniami i łazienką. Z salonu szerokimi drzwiami balkonowymi wychodzimy na taras i ogród. Taras budynku jest częściowo zadaszony. W centralnym miejscu domu umiejscowiono kominek, którym alternatywnie można ogrzać całe wnętrze. Z holu wyciąganymi schodkami możemy dostać się na spory stryszek nad parterem, który wariantowo można zaadaptować na pokoik na poddaszu. Domek może pełnić funkcję budynku jednorodzinnego, ale również domu letniskowego.Pracownia posiada wersję odbicia lustrzanego projektu domu Bambi.
Konstrukcja
- Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
- Ściany zewnętrzneściany murowane - pustaki porotherm 25 + styropian + tynk cienkowarstwowy
- StropTeriva
- Elewacjetynk cienkowarstwowy na styropianie
- Pokrycie dachudachówka
Rzuty

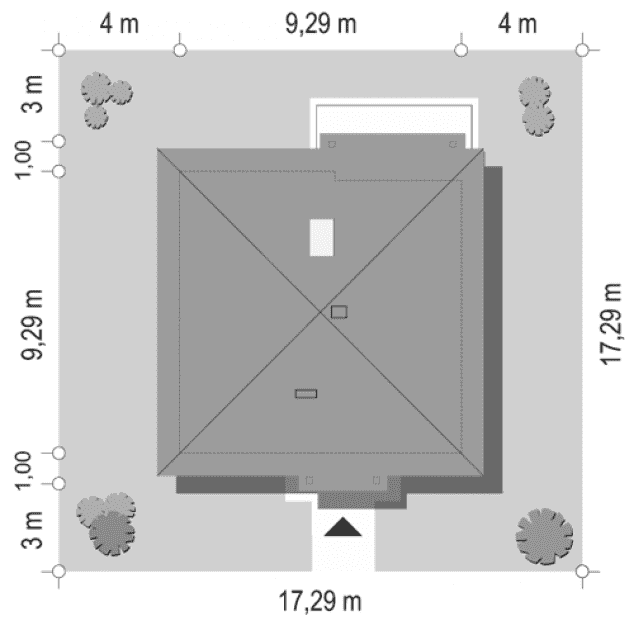

sytuacja
Dane techniczne
- Powierzchnia użytkowa62.75 m²
- Powierzchnia netto64.96 m²
- Powierzchnia zabudowy85.06 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi3
- Powierzchnia dachu138.93 m²
- Kubatura357 m³
- Długość domu9.29 m
- Szerokość domu9.29 m
- Wysokość domu6.46 m
- Poddaszestrych
- Minimalne wymiary działki17.29 x 17.29m
- GarażBez garażu
- Rodzaj dachuCzterospadowy
- Kąt nach. dachu30°
Koszty budowy
- Stan surowy127718 zł
- Stan surowy zamknięty183169 zł
- Koszt wykończenia185347 zł
- Koszt instalacji65416 zł
Zawartość projektu
W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego
Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.
Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).
Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,
Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).
Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).
Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.
Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:
- Zmianę obrysu zewnętrznego ścian zewnętrznych.
- Zmianę obrysu wewnętrznego ścian zewnętrznych.
- Zmianę układu ścian wewnętrznych działowych.
- Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
- Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
- Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
- Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
- Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
- Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
- Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
- Likwidację lub dodanie dowolnej ilości:
- lukarn,
- wykuszy,
- podcieni,
- balkonów,
- loggii,
- kolumn,
- pilastrów,
- ganków,
- werand.
- Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych.
- Zmianę rodzaju pokrycia dachowego.
- Doprojektowanie bądź likwidacja podpiwniczenia - częściowego lub całkowitego.
