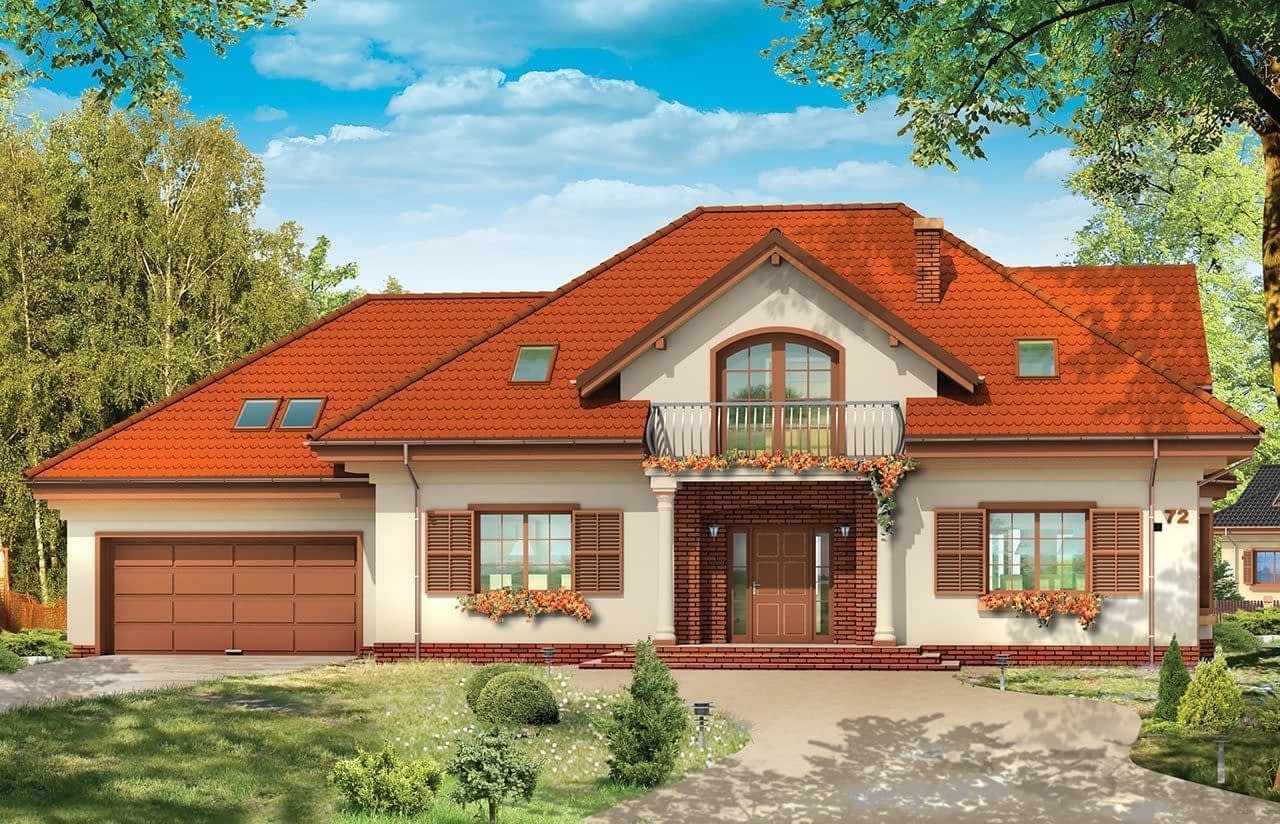

Projekt domu Benedykt 5

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 640 zł

Zadaj pytanie

Typ projektuWolnostojący
StylDworkowy
Powierzchnia użytkowa225.93 m²
KondygnacjeParterowy, z poddaszem
GarażDwustanowiskowy
DachWielospadowy
Kąty nach. dachu36°, 38°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Opis projektu

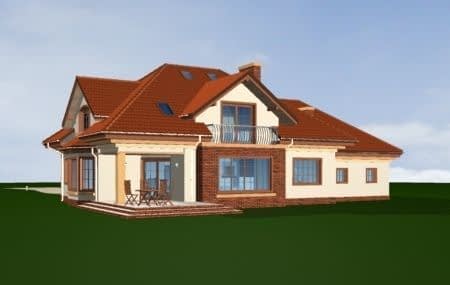

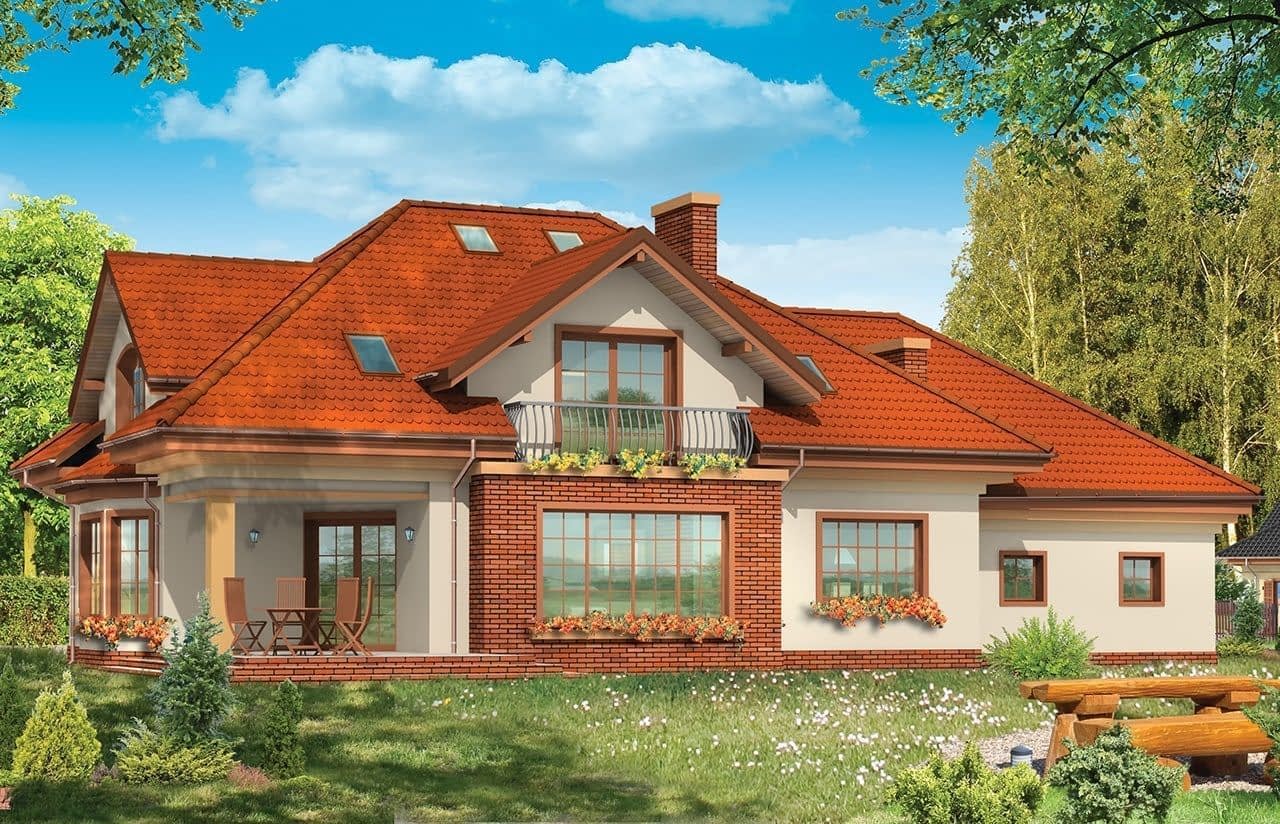

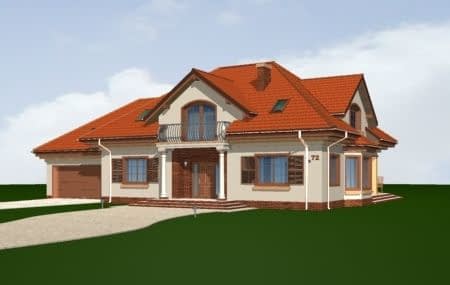

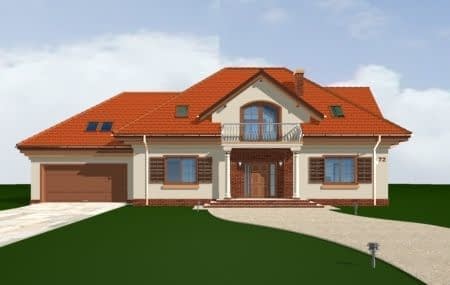

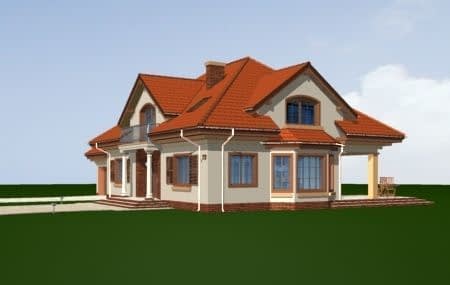

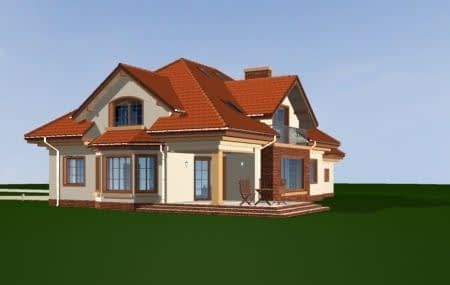

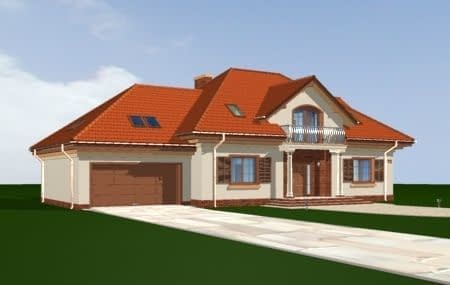

Projekt domu Benedykt 5 to kolejna odsłona popularnego projektu Benedykt. Od wersji podstawowej projektu różni się podwójnym garażem, trzema lukarnami na poddaszu, wychodzącymi na każdą stronę budynku, oraz dodatkowo: wejściem kolumnowym z balkonikiem, oraz wykuszem w jadalni. W projekcie Benedykt 5, dzięki powiększeniu części garażowej i przeniesieniu kotłowni uzyskano dodatkowy pokój na parterze. Na poddaszu, nad garażem zaprojektowano dużą część rekreacyjną. Poddasze jest większe, niż w wersji podstawowej projektu, dzięki zwiększeniu wysokości ścian kolankowych. Pracownia posiada również odbicie lustrzane projektu Benedykt 5.

Konstrukcja

Fundamentyławy betonowe, ściany z bloczków
Ściany zewnętrznedwuwarstwowe: porotherm + wełna
Ściany wewnętrzneporotherm
StropTeriva
Elewacjetynk cienkowarstwowy
Pokrycie dachudachówka

Rzuty

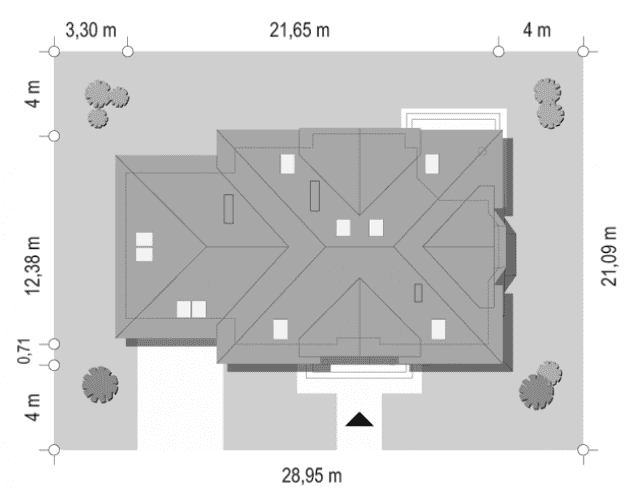

sytuacja

Dane techniczne

Powierzchnia użytkowa225.93 m²
Powierzchnia netto260.05 m²
Powierzchnia zabudowy221.96 m²
KominekTak
Liczba łazienek3
Liczba pokoi8
Powierzchnia dachu362 m²
Kubatura998 m³
Długość domu12.38 m
Szerokość domu21.65 m
Wysokość domu8.98 m
Poddaszeużytkowe
Minimalne wymiary działki21.09 x 28.95m
GarażDwustanowiskowy
Rodzaj dachuWielospadowy
Kąty nach. dachu36°, 38°

Koszty budowy

Stan surowy367839 zł
Stan surowy zamknięty504481 zł
Koszt wykończenia421184 zł
Koszt instalacji120968 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,

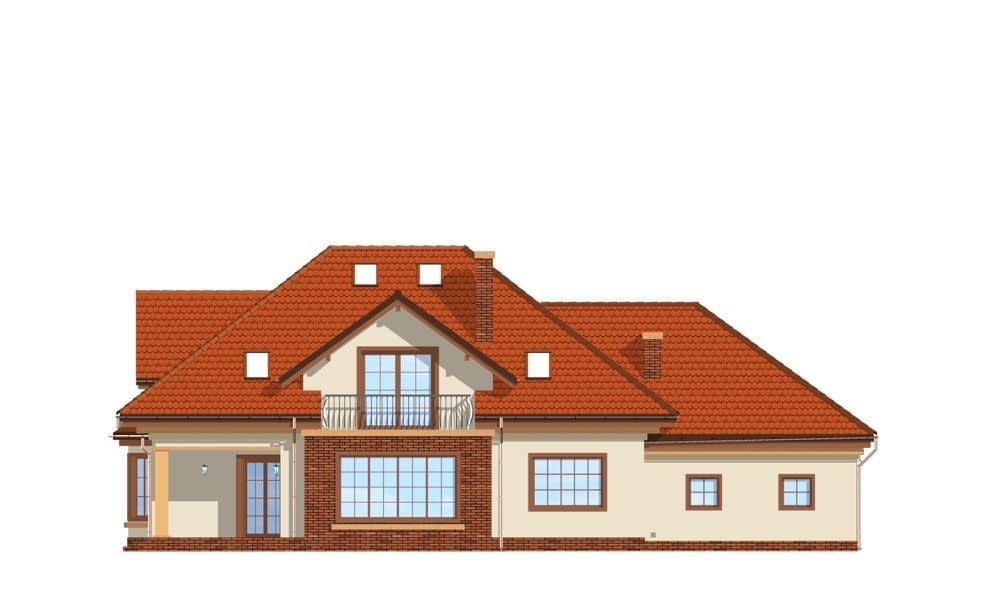

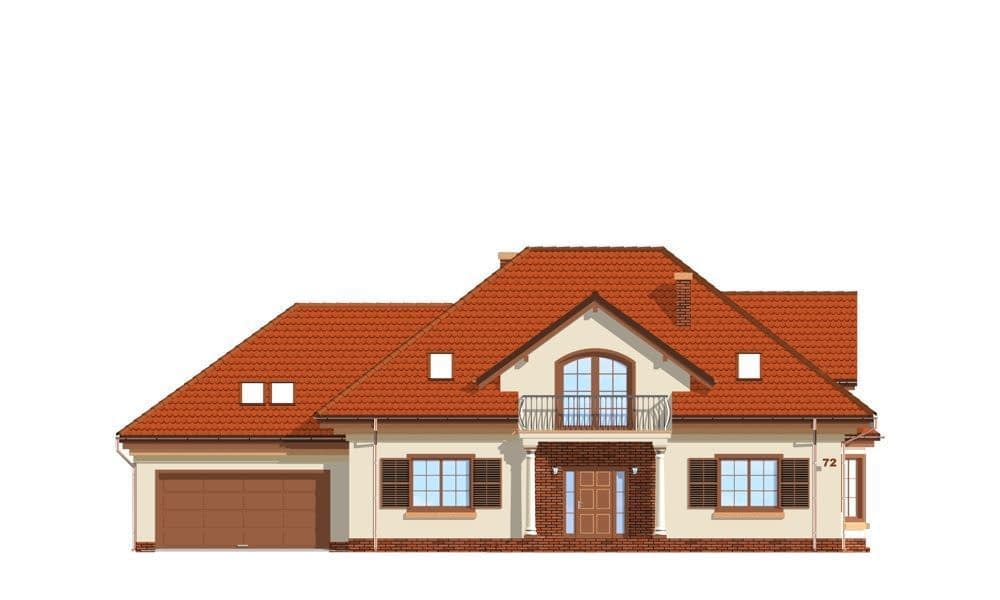

elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
