Projekt domu Bingo
Promocja ważna do
20-05-2024
- Typ projektuWolnostojący
- Powierzchnia użytkowa103.7 m²
- Kondygnacje
- GarażBez garażu
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

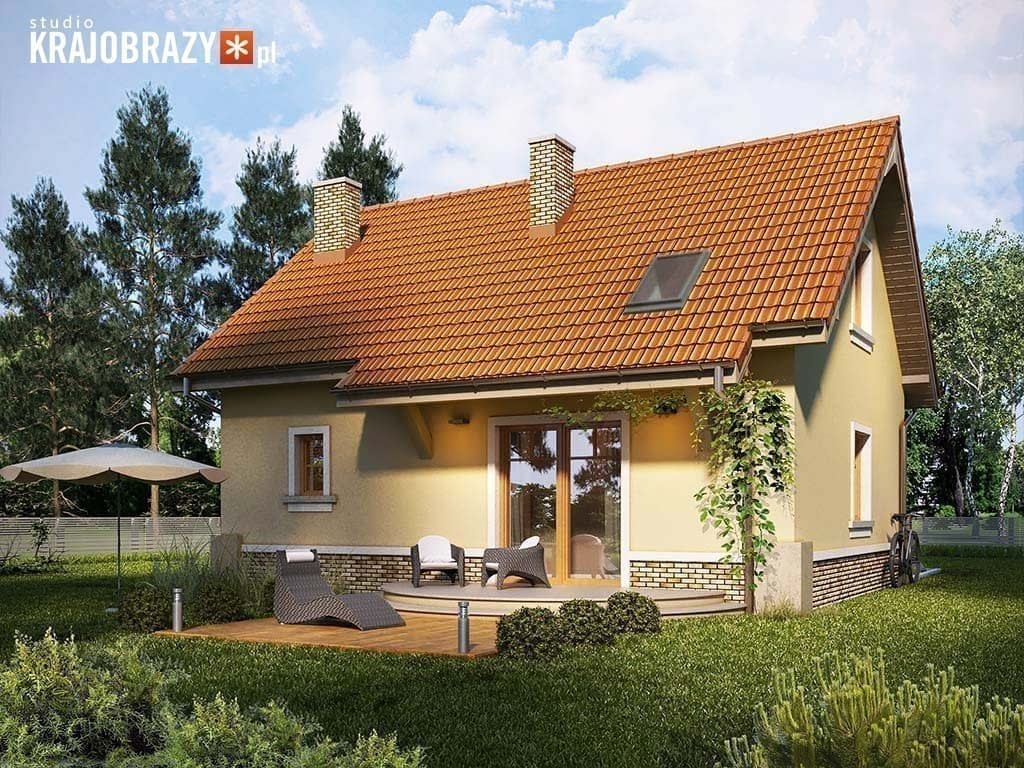

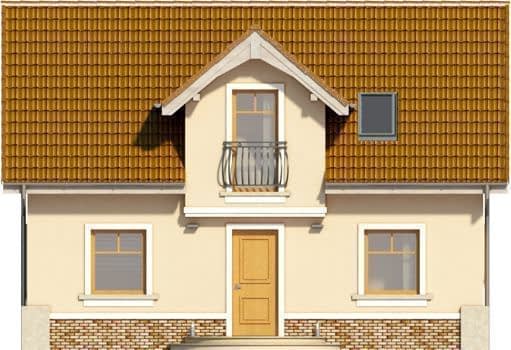

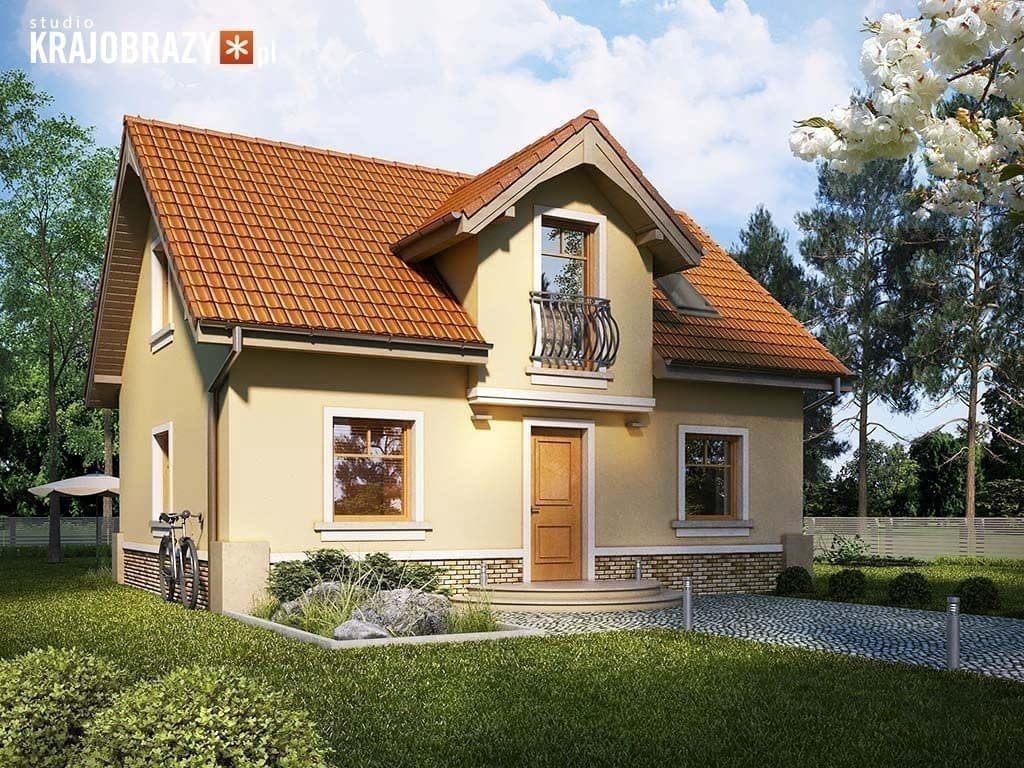

Projekt domu Bingo ma prostą konstrukcję i jest dostępny w wersji bez garażu. Atutem jest ekonomiczny dach dwuspadowy skrywający wygodne poddasze. Wejście znajduje się na osi budynku i jest zaakcentowane przez lukarnę z oknem balkonowym. Cokoły obłożono płytkami, co ułatwi utrzymanie elewacji w czystości. Wyjście na ogród praktycznie osłonięte przedłużoną połacią dachu. Parter składa się z salonu z kominkiem połączonego z kuchnią oraz dodatkowego pokoju od frontu. Łazienka i pomieszczenie gospodarcze mają wspólny blok kominowy co obniża koszty realizacji. Na poddaszu są dwie sypialnie, łazienka i garderoba.Rzuty

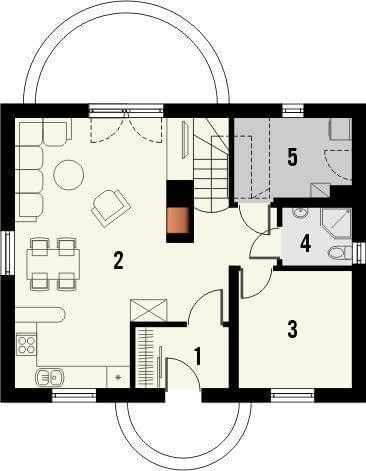

Parter
- 1. wiatrołap z garderobą4.2
- 2. pokój dzienny z kuchnią39.6
- 3. pokój9.6
- 4. łazienka3
- 5. pom. gospodarcze5.8

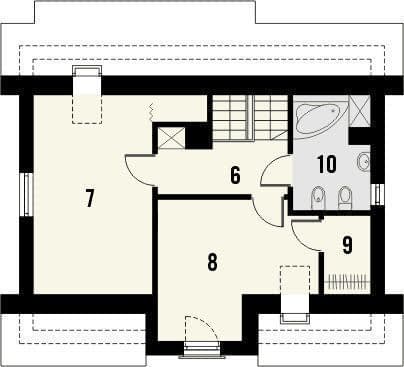

Piętro
- 6. hall5.2
- 7. pokój15.5
- 8. pokój13.1
- 9. garderoba2.2
- 10. łazienka5.5

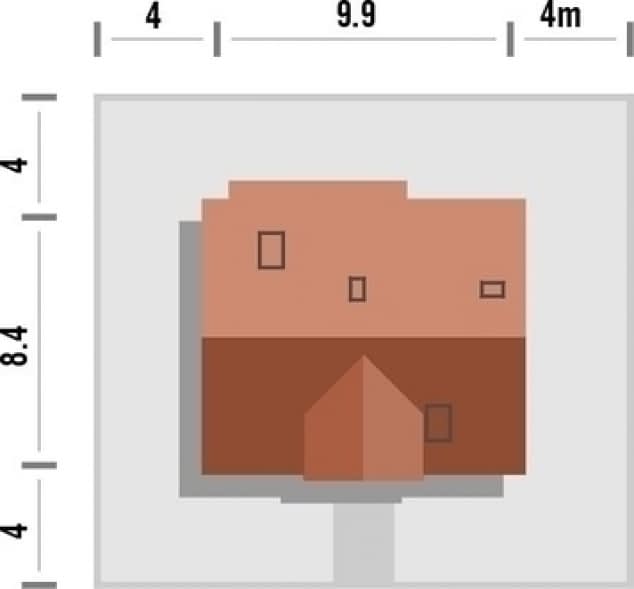

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa103.7 m²
- Powierzchnia zabudowy80.2 m²
- Kubatura413 m³
- Wysokość domu7.56 m
- Minimalne wymiary działki17.9 x 16.1m
- GarażBez garażu
- Kąt nach. dachu40°
Koszty budowy
- Stan surowy129294 zł
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Dopuszczalne zmiany w projekcie w ramach adaptacji nie wymagające odrębnej zgody:
- Dostosowanie budynku do warunków gruntowych.
- Zmiana wymiarów fundamentów.
- Wprowadzenie częściowego lub całkowitego podpiwniczenia budynku przy zachowaniu poziomu posadzki parteru na wysokości nie
- przekraczającej 50cm ponad poziom terenu.
- Rezygnacja z podpiwniczenia.
- Zmiana wymiarów, przekrojów lub rozstawu elementów więźby dachowej wynikające
- z dostosowania budynku do strefy śniegowej lub wiatrowej.
- Użycie innych materiałów na elementy konstrukcyjne budynku (ściany, stropy) pod warunkiem zachowania wymagań konstrukcji i ochrony cieplnej budynku oraz jego elewacji.
- Zmiana warstw ścian zewnętrznych przy zachowaniu dopuszczalnego współczynnika przenikalności cieplnej.
- Zmiana kąta nachylenia dachu do 5° (przy zwróceniu należytej uwagi na nośność elementów więźby dachowej).
- Zmiany w instalacji wodno-kanalizacyjnej, gazowej, CO, elektrycznej (przy zachowaniu obowiązujących norm).
- Zamiana materiałów wykończeniowych: posadzek, tynków, dachówki, izolacji cieplnej i przeciwwilgociowej - przy zachowaniu niezbędnych
- parametrów wytrzymałości (szczególnie dla zmiany pokrycia dachowego) oraz parametrów przenikania ciepła i innych.
- Zmiana rozwiązań funkcjonalnych wewnątrz budynku oraz przesunięcia lub likwidacji ścian działowych.
- Zmiana lokalizacji, ilości i kształtu okien oraz drzwi.
- Wykonanie lustrzanego odbicia obiektu.
- Zmiany konstrukcji, szerokości biegów schodowych, liczby stopni i wymiarów schodów.
- Zmiana pokrycia dachowego z uwzględnieniem zaprojektowanych spadków i ciężaru pokrycia.
- Zmiany technologii budowy ścian, murów, nadproży z zachowaniem wytrzymałości i izolacyjności przegród.
- Dobudowanie garażu lub wiaty garażowej.
Na zmiany nie wyszczególnione powyżej wydajemy bezpłatną zgodę na wniosek adaptującego lub inwestora.
