Chatka 2

2 072 zł

Projekt domu Chatka 2

Autor projektu:MG Projekt
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 590 zł2 072 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylGórski
  • Powierzchnia użytkowa64.78 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażBez garażu
  • Kąt nach. dachu50°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Opis

Opis projektu

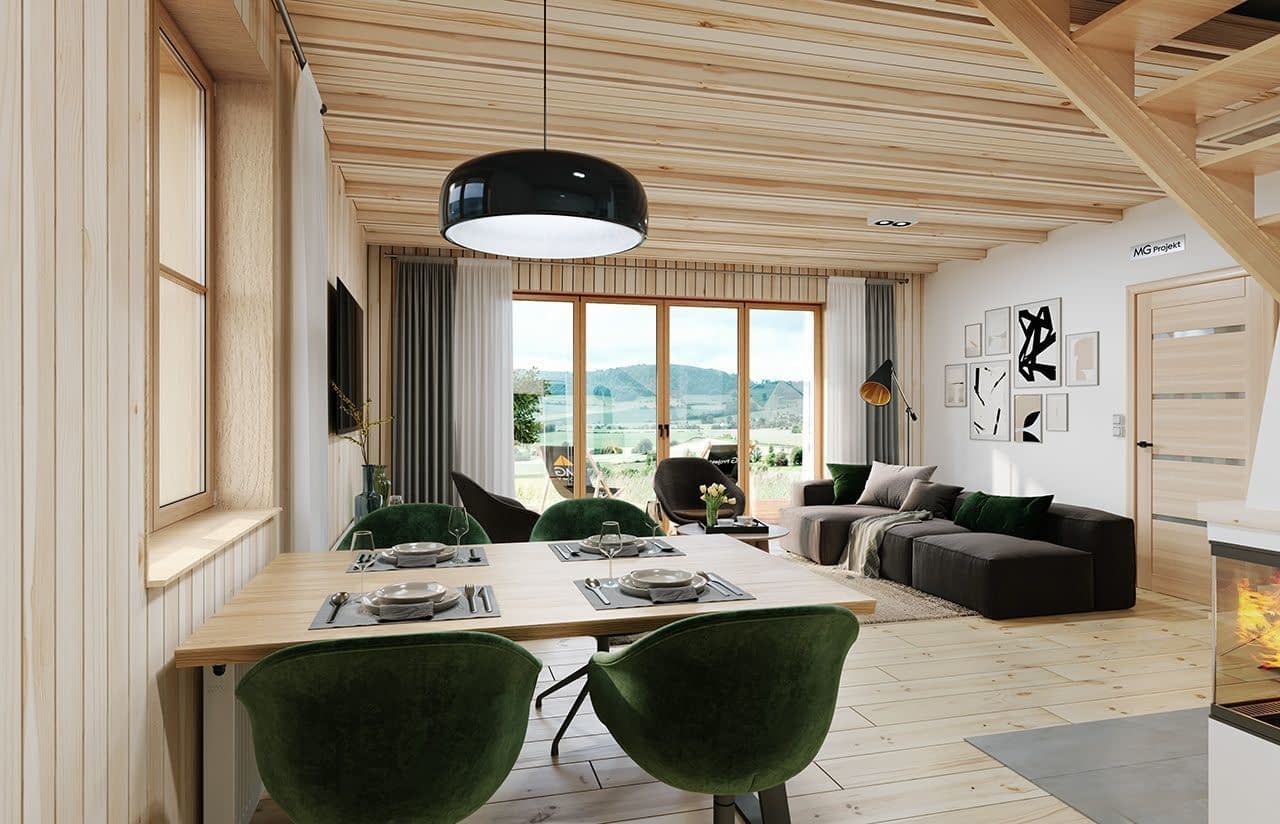

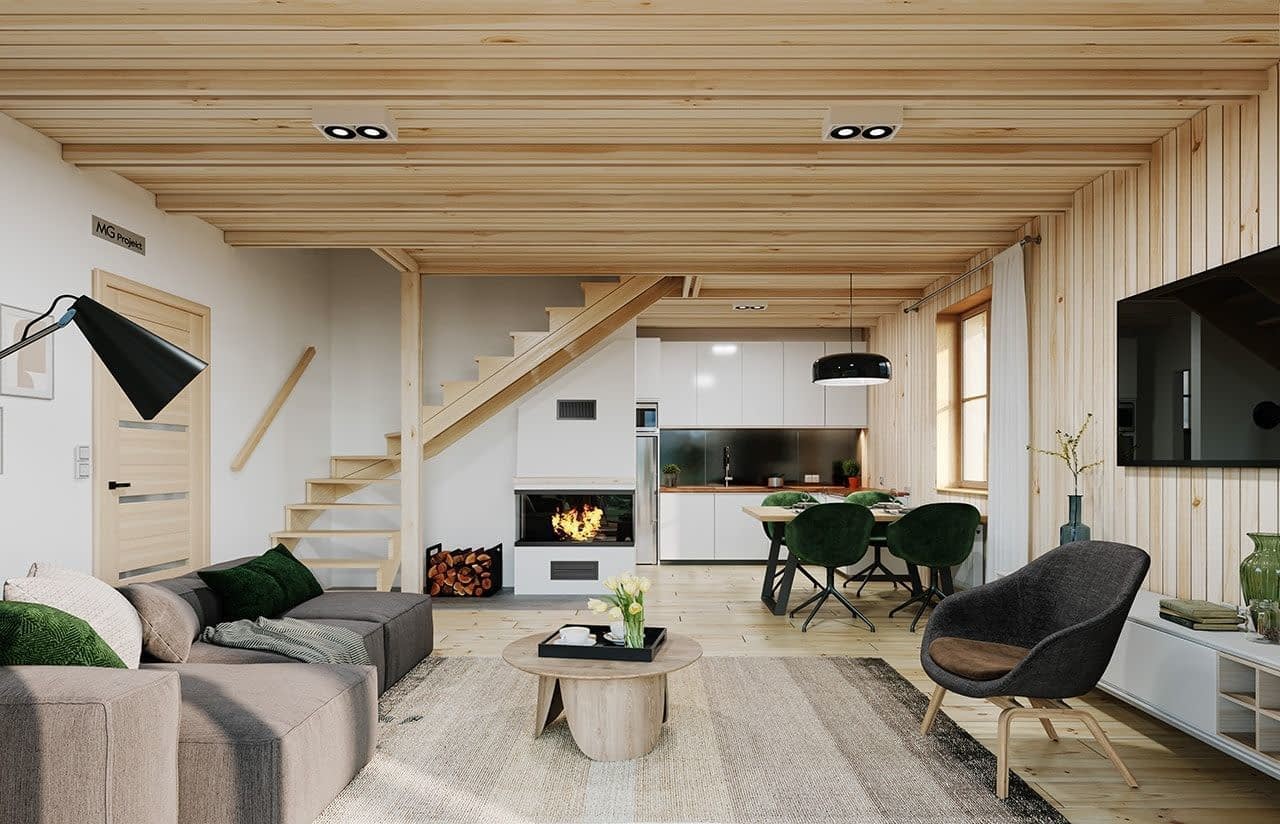

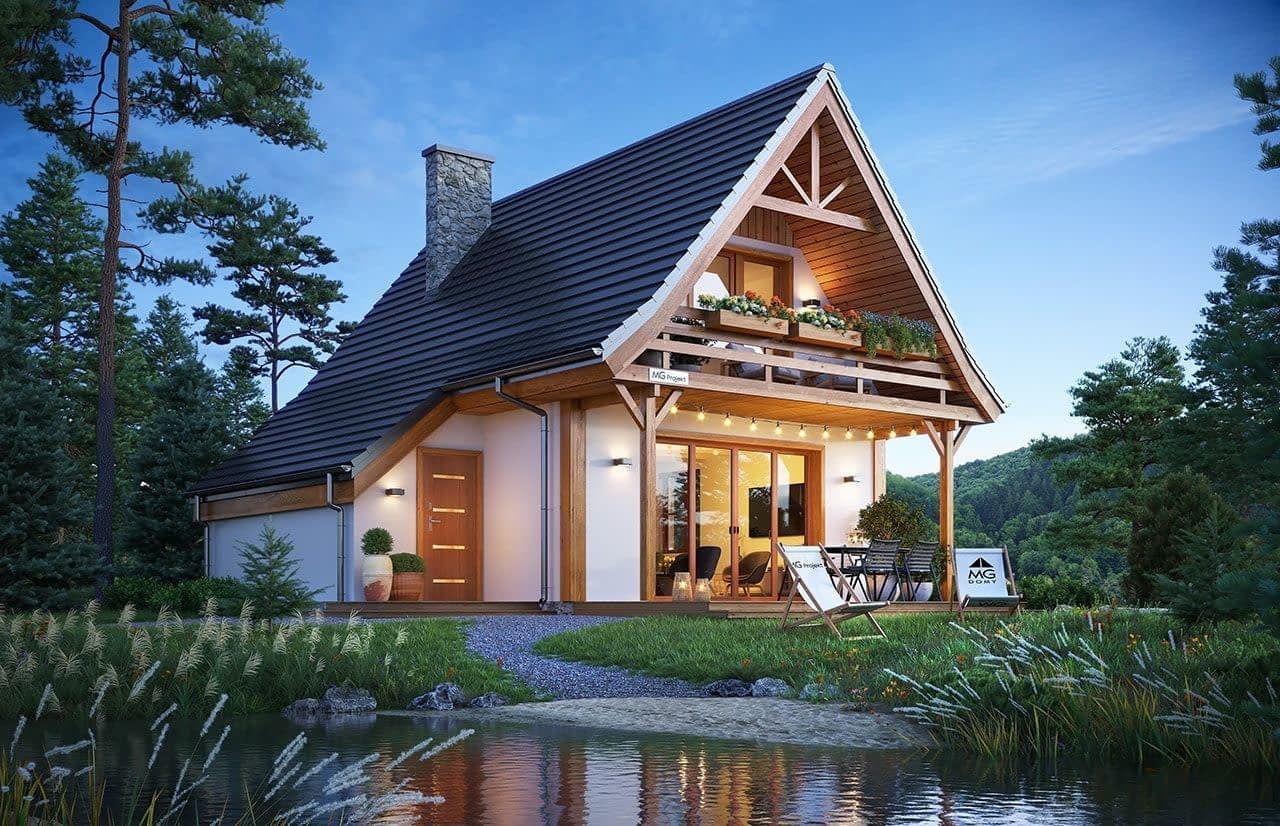

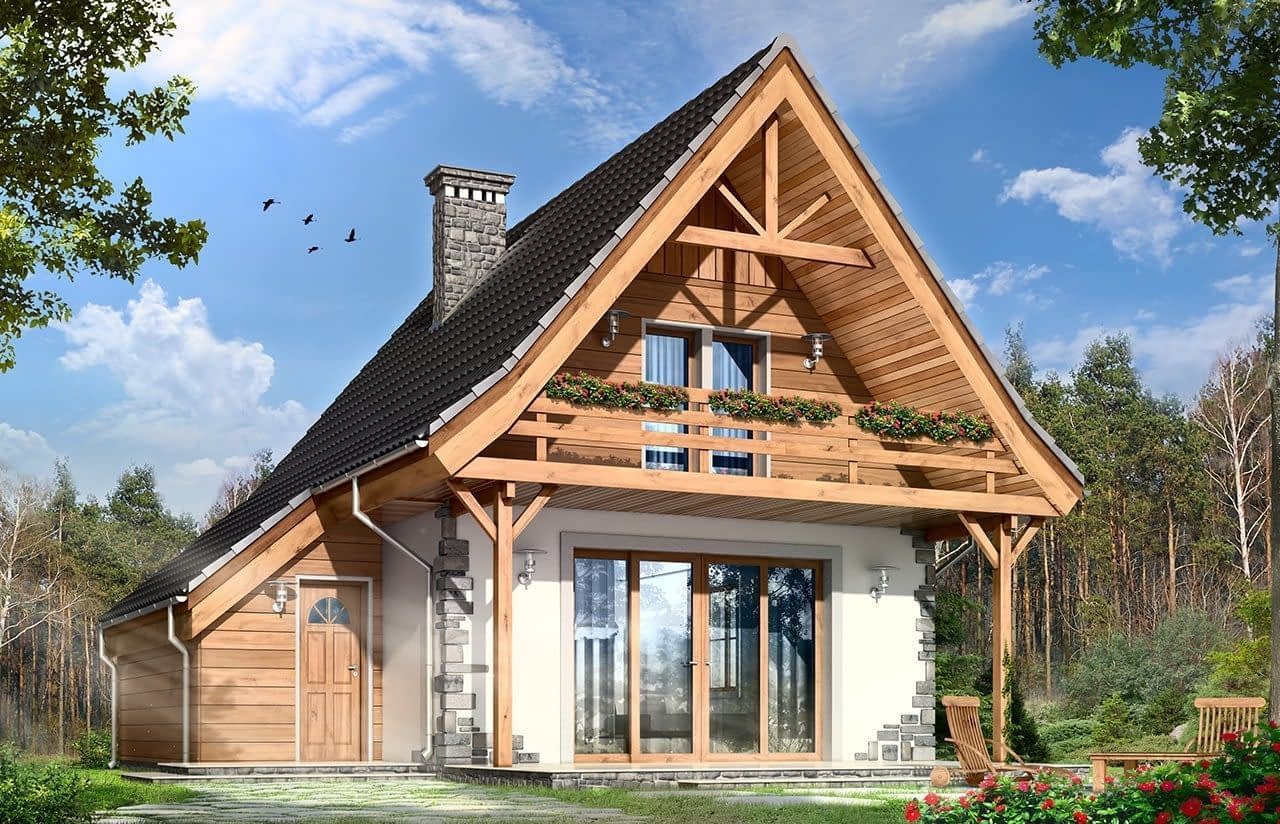

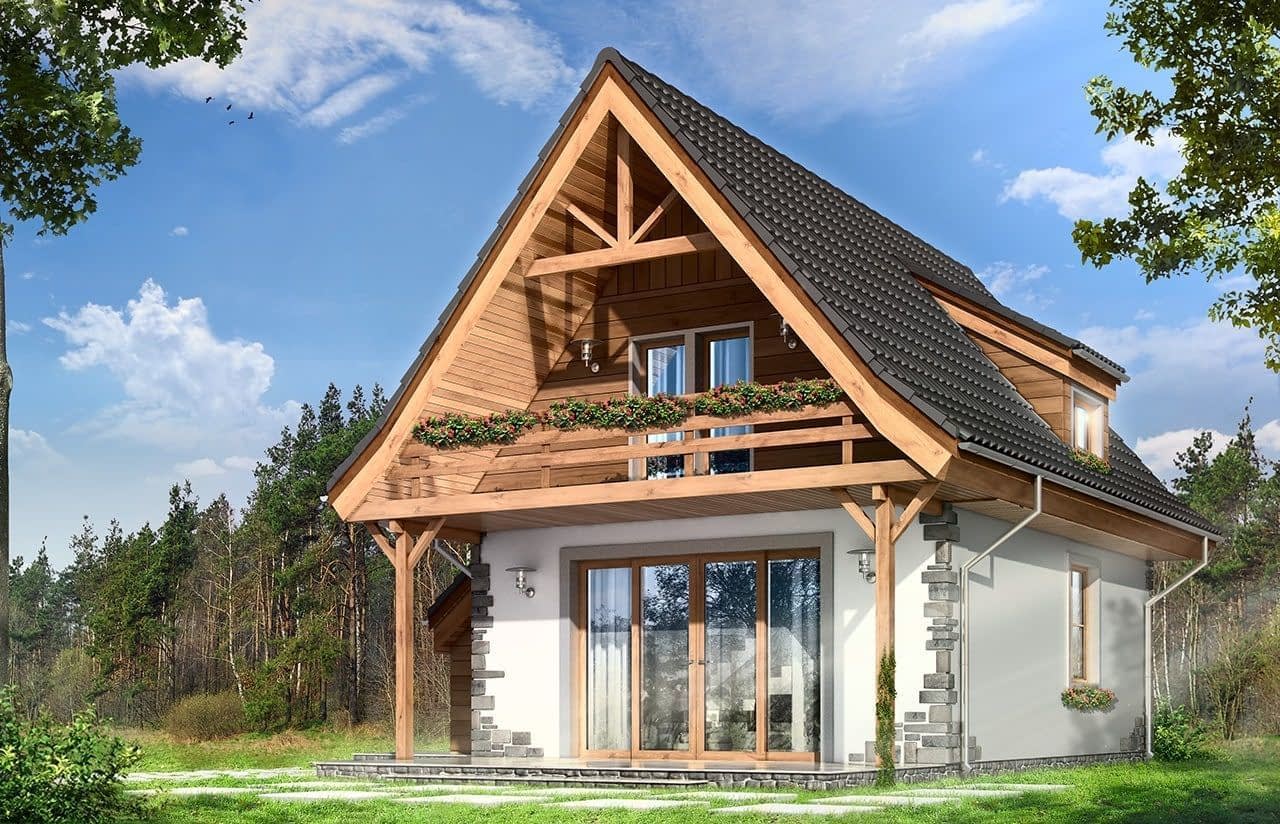

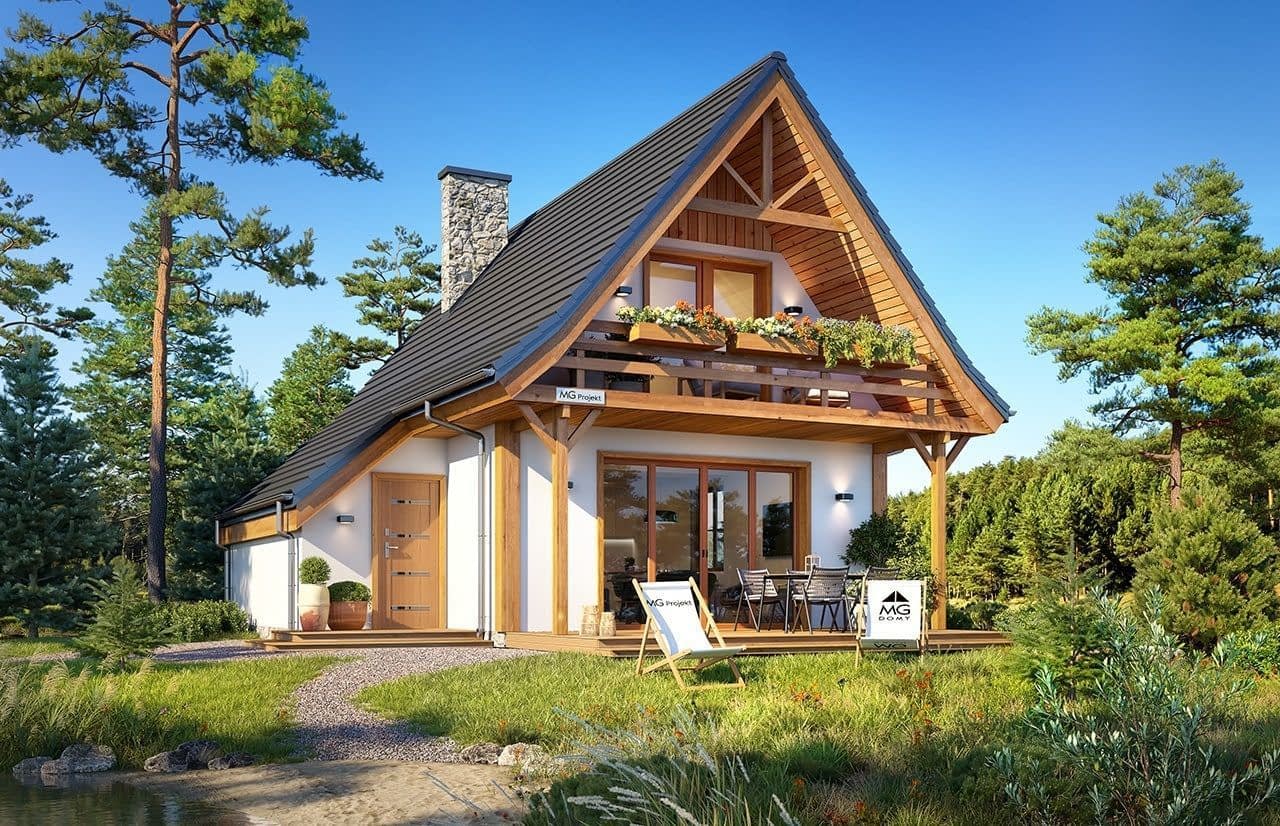

Projekt domu Chatka 2 stanowi powiększoną wersję popularnego projektu Chatka. Dom Chatka 2 jest domem jednorodzinnym dla 3-4 osobowej rodziny. Dom Chatka 2 może służyć również jako domek letniskowy. Bryła budynku, przekryta jest stromym dwuspadowym dachem. Duży balkon i zadaszony taras od strony ogrodowej, oraz szerokie przeszklone wyjście z salonu dają fantastyczny efekt otwarcia na ogród. Duża ilość drewna w elewacji oraz kamienne okładziny - to delikatne nawiązanie do architektury podhalańskiej. Jednocześnie dom ma na tyle delikatną linię, że nie będzie raził swoim wyglądem postawiony na przykład na Mazurach. We wnętrzu domu Chatka 2 zaprojektowano na parterze duży salon z wyeksponowanymi schodami i kominkiem, półotwartą kuchnię, łazienkę, kotłownię z piecem centralnego ogrzewania i przedsionek. Na poddaszu zaplanowano trzy niewielkie sypialnie, oraz przydatne wc. Pracownia posiada również wersję odbicia lustrzanego projektu.


Konstrukcja

  • Fundamenty: betonowe ławy i ściany fundamentowe z bloczków betonowych
  • Ściany zewnętrzne: ściany murowane - bloczki gazobetonowe 24 + styropian + tynk cienkowarstwowy
  • Strop: Teriva
  • Elewacje: tynk cienkowarstwowy na styropianie
  • Pokrycie dachu: dachówka

Charakterystyka Energetyczna

Dla domu standardowego z wentylacją grawitacyjną:

  • Ep - 87,2 kWh/(m2)
  • Ek - 81,5 kWh/(m2 rok)
  • EUco - 62,19 kWh/(m2 rok)

Dla budynku z wentylacją mechaniczną i rekuperacją:

  • Ep - 71,54 kWh/(m2)
  • EUco - 32,10 kWh/(m2 rok)

Istnieje możliwość dostosowania projektu do standardu NF40

(prosimy o kontakt z pracownią)

Rzuty

parter

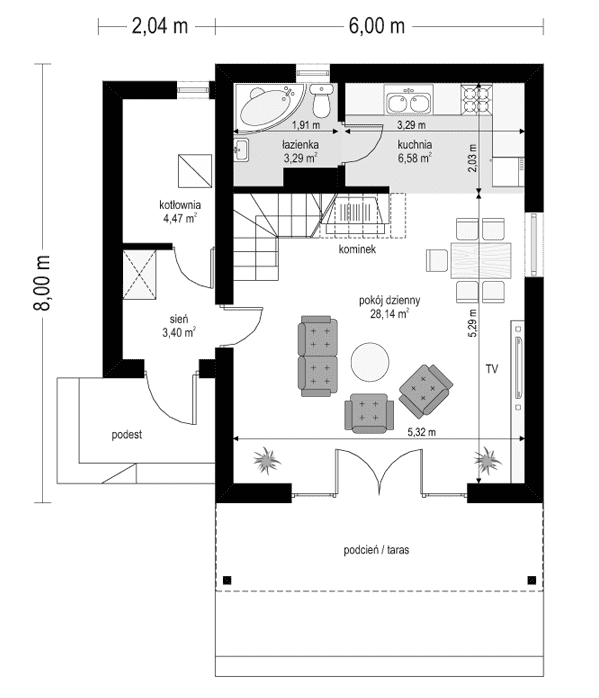

Rzut projektu Chatka 2 - parter

pietro

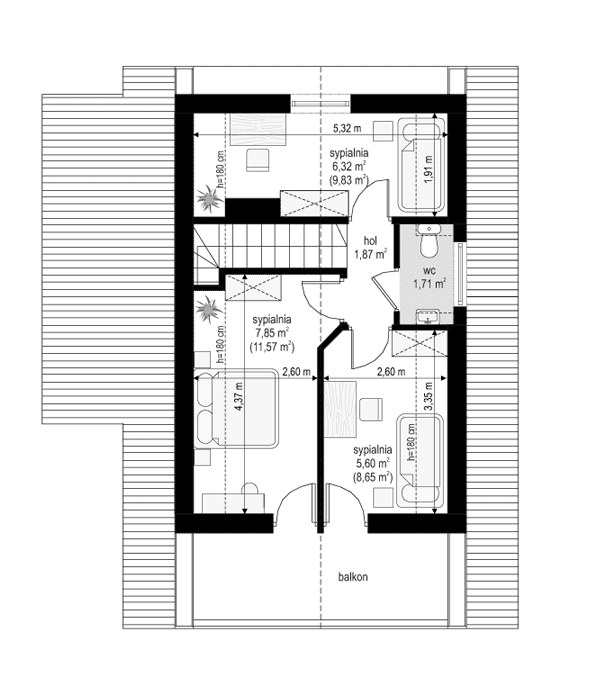

Rzut projektu Chatka 2 - pietro

sytuacja

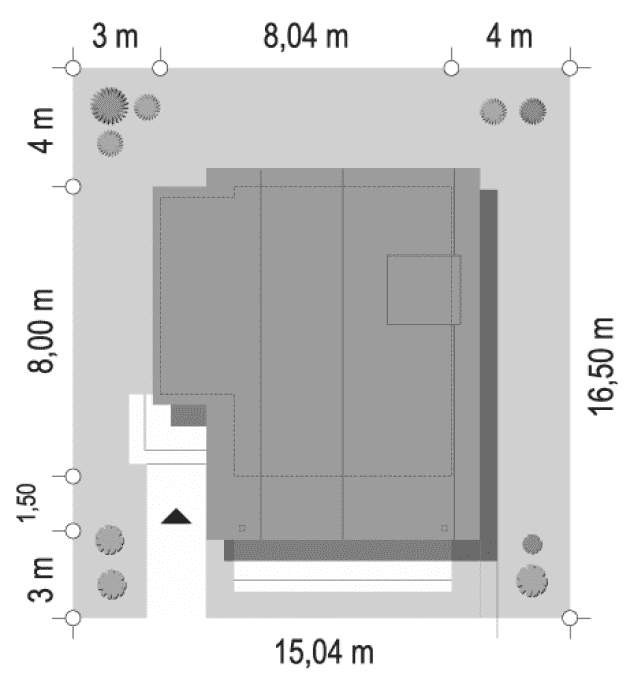

Rzut projektu Chatka 2 - sytuacja

Dane techniczne

  • Powierzchnia użytkowa64.78 m²
  • Powierzchnia netto69.25 m²
  • Powierzchnia zabudowy59.08 m²
  • Kominek1
  • Liczba łazienek2
  • Liczba pokoi4
  • Powierzchnia dachu127.89 m²
  • Kubatura264 m³
  • Długość domu8 m
  • Szerokość domu8.04 m
  • Wysokość domu7.47 m
  • Poddaszeużytkowe
  • Minimalne wymiary działki16.5 x 15.04m
  • GarażBez garażu
  • Kąt nach. dachu50°

Koszty budowy

  • Stan surowy69159 zł
  • Stan surowy zamknięty95837 zł
  • Koszt wykończenia93286 zł
  • Koszt instalacji25219 zł

Zawartość projektu

W komplecie dokumentacji projektowej, którą Państwo od nas otrzymujecie, znajdują się cztery egzemplarze projektu architektoniczno-budowlanego, a w każdym z nich:

Projekt architektoniczny z częścią konstrukcyjną zawierający:

  • opis architektoniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę)

Część rysunkowa architektura i konstrukcja:

  • rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50
  • przekroje przez budynek / budynek skali 1:50
  • elewacje budynku / w skali 1:50
  • zestawienie stolarki budowlanej okiennej i drzwiowej
  • szczegóły konstrukcji i ewentualne szczegóły budowlane

Część instalacyjna:

  • część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują)

Część rysunkowa do projektów instalacji:

  • schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej
  • schematy instalacji wodno-kanalizacyjnej i ciepłej wody
  • schematy instalacji grzewczych
  • schemat instalacji gazowej (jeśli występują)

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

  • Zmianę obrysu zewnętrznego ścian zewnętrznych
  • Zmianę obrysu wewnętrznego ścian zewnętrznych
  • Zmianę układu ścian wewnętrznych działowych
  • Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie
  • Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych
  • Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych
  • Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych
  • Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją
  • Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku
  • Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów
  • Likwidację lub dodanie dowolnej ilości lukarn, wykuszy, podcieni, balkonów, loggii, kolumn, pilastrów, ganków, werand
  • Zmianę materiałów wykończeniowych, instalacyjnych, izolacyjnych
  • Zmianę rodzaju pokrycia dachowego
  • Doprojektowanie bądź likwidacja podpiwniczenia – częściowego lub całkowitego

Dodatki

Bezpłatne dodatki

Gratis

Dziennik budowy

Gratis

Tablica informacyjna

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Płatne dodatki

Świadectwo energetyczne

290 zł

Pakiet wentylacja i kominek

290 zł

Pakiet kosztorys inwestorski

390 zł

Pakiet odkurzacz centralny

290 zł

Wersja elektroniczna projektu

390 zł

Pakiet instalacja solarna

290 zł

Pakiet ogrzewanie podłogowe

290 zł

Pakiet pompa ciepła

290 zł

Pakiet płaszcz wodny

290 zł

Pakiet kotłownia na paliwo stałe

290 zł

Pakiet klimatyzacja w domu

290 zł

Projekt ogrodzenia

390 zł

Projekt szamba szczelnego

300 zł
