Projekt domu chmielniki średnie dw 25

Name: chmielniki średnie dw 25
Brand: DOM-PROJEKT
SKU: chmielniki-srednie-dw-25
Price: 6399.00 PLN
Availability: InStock

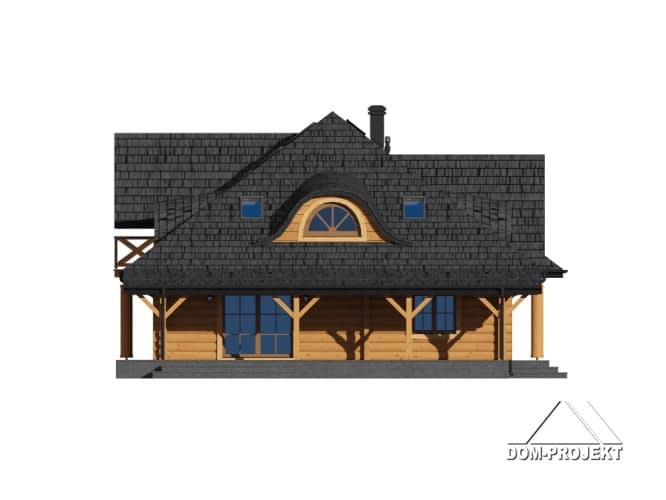

chmielniki średnie dw 25 - wizualizacja 2

chmielniki średnie dw 25 - wizualizacja 3

chmielniki średnie dw 25 - wizualizacja 4

chmielniki średnie dw 25 - wizualizacja 5

chmielniki średnie dw 25 - wizualizacja 6

chmielniki średnie dw 25 - wizualizacja 7

Autor projektu:DOM-PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

6 399 zł5 749 zł

Oszczędź: 650,00zł

Najniższa cena z 30 dni: 5 649,00 zł

Promocja ważna do

24-04-2024

Zadaj pytanie

Typ projektuWolnostojący
Powierzchnia użytkowa212 m²
KondygnacjeParterowy, z poddaszem
GarażBez garażu
DachCzterospadowy
Kąt nach. dachu37°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Dom z bali z poddaszem użytkowym. Na parterze duży salon z kominkiem oraz wyjściami na zadaszony taras. Duża, częściowo wydzielona kuchnia, dwa pokoje, łazienka, garderoba, pomieszczenie gospodarcze, spiżarka oraz wiatrołap. Na poddaszu cztery pokoje, łazienka, garderoba i komunikacja.

Rzuty

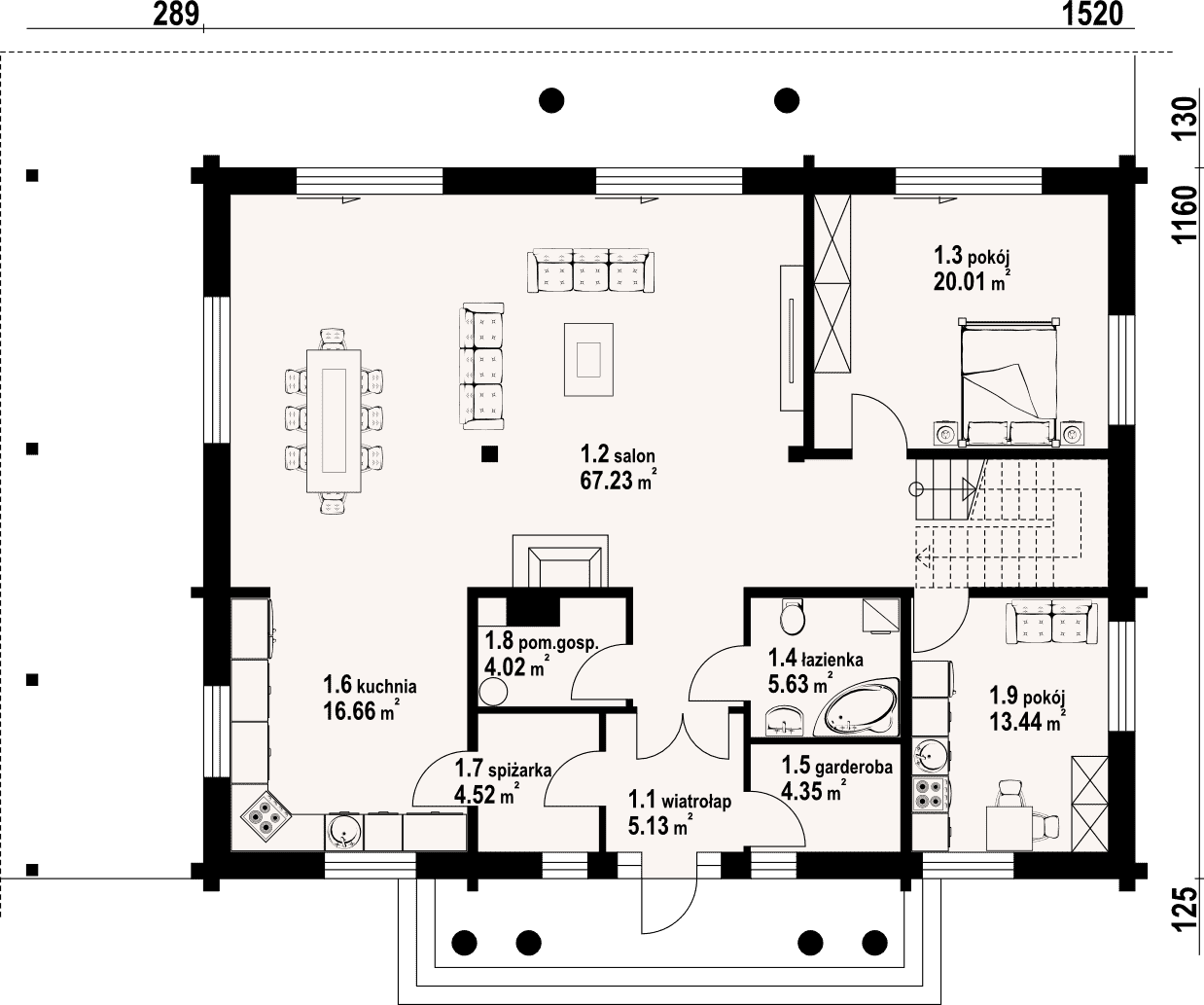

Parter

1.1 - wiatrołap5.13 m²
1.2 - salon67.23 m²
1.3 - pokój20.01 m²
1.4 - łazienka5.63 m²
1.5 - garderoba4.35 m²
1.6 - kuchnia16.66 m²
1.7 - spiżarka4.52 m²
1.8 - pom.gosp.4.02 m²
1.9 - pokój13.44 m²

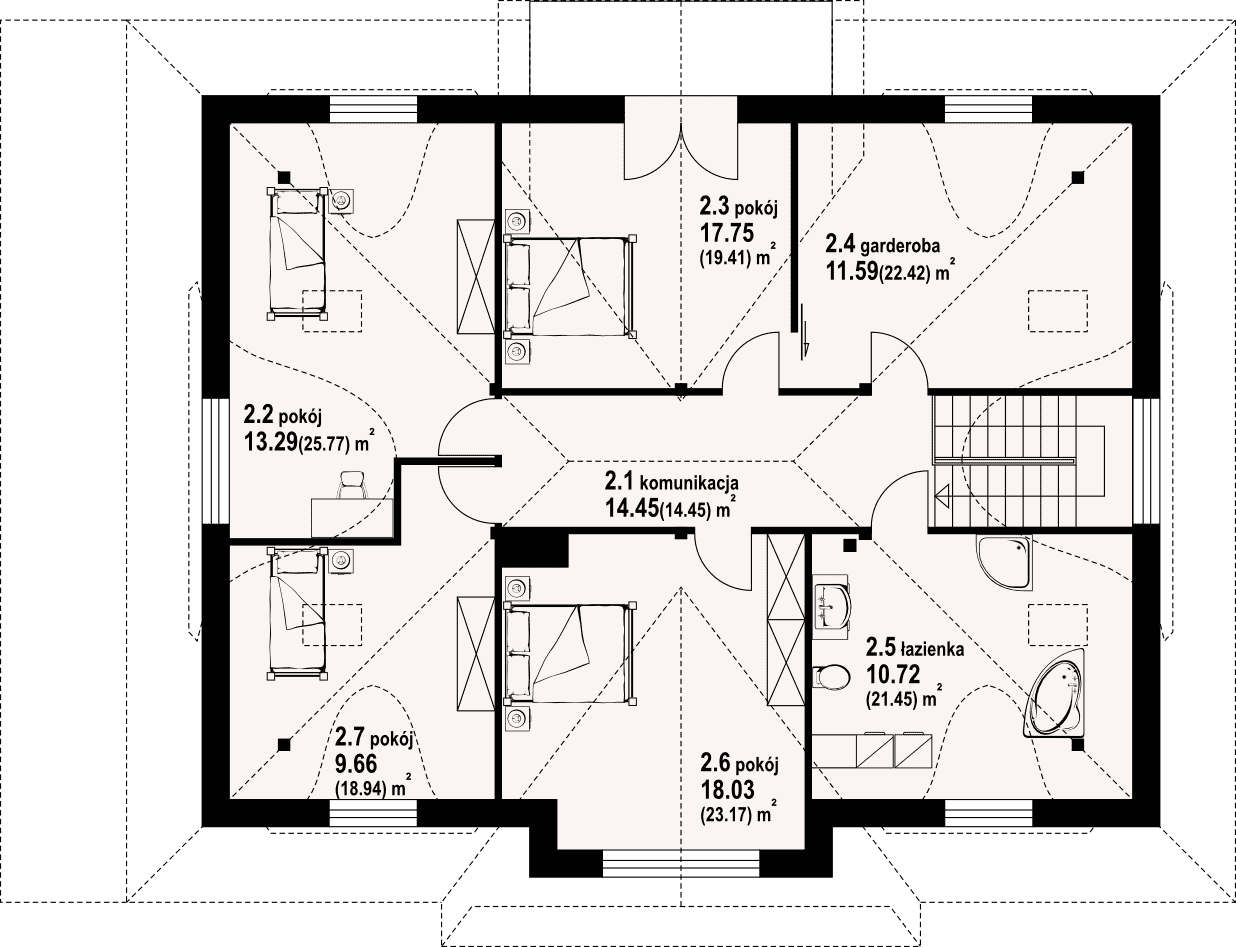

Poddasze

2.1 - komunikacja14.45 m²
2.2 - pokój13.29 m²
2.3 - pokój17.75 m²
2.4 - garderoba11.59 m²
2.5 - łazienka10.72 m²
2.6 - pokój18.03 m²
2.7 - pokój9.66 m²

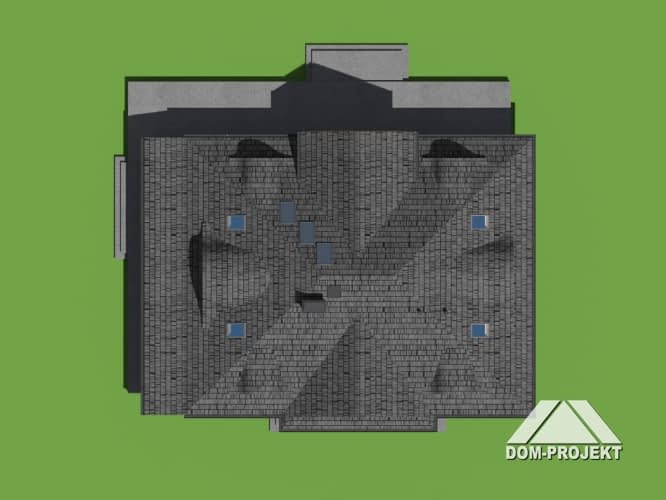

Sytuacja

Dane techniczne

Powierzchnia użytkowa212 m²
Powierzchnia netto293.39 m²
Powierzchnia zabudowy180.93 m²
KominekTak
Liczba łazienek2
Liczba pokoi7
Powierzchnia dachu340 m²
Kubatura840 m³
Wysokość domu8.96 m
Energia pierwotna68.53 kWh/m²/rok
Minimalne wymiary działki25.6 x 20.7m
GarażBez garażu
Rodzaj dachuCzterospadowy
Kąt nach. dachu37°

Instalacja grzewcza

Instalacja grzewczakomplet instalacji, elektryczne, instalacja solarna

Zawartość projektu

Zamówiony u nas projekt gotowy otrzymacie Państwo w komplecie składającym się z trzech egzemplarzy projektu architektoniczno-budowlanego wykonanego zgodnie z przepisami Prawa budowlanego (Prawo budowlane - tekst jednolity, Dz. U. 2020 poz. 1333).

Część opisowa projektu architektoniczno-budowlanego składa się z:

opisu architektonicznego zawierającego m.in. opis przyjętych rozwiązań, zestawienia powierzchni (użytkowej, zabudowy, netto), kubatury oraz powierzchni poszczególnych pomieszczeń.

Część rysunkowa projektu architektoniczno-budowlanego składa się między innymi z:

rzutów kondygnacji użytkowych (parteru i jeśli występują: poddasza, piętra, piwnic),
rzutu dachu,
przekroi poprzecznych i ewentualnie podłużnych,
elewacji,
zestawienia stolarki okiennej i drzwiowej.

Ponadto projekt gotowy obejmuje trzy egzemplarze opracowań branżowych stanowiące części projektu technicznego, a mianowicie:

projekt konstrukcji,
projekt instalacji wodno-kanalizacyjnej,
projekt instalacji centralnego ogrzewania,
projekt instalacji gazowej (jeżeli występuje),
projekt instalacji elektrycznej i odgromowej.

Część opisowa projektu technicznego składa się z:

opisu konstrukcyjnego zawierającego m.in. opis materiałów, z których wykonane są elementy konstrukcyjne, obliczenia statyczne wraz z przyjętymi obciążeniami, zestawienia drewna konstrukcyjnego i zestawienie stali,
opisu instalacji centralnego ogrzewania, wod-kan, gazowej (jeżeli występuje), elektrycznej i odgromowej precyzującego przyjęte w tych branżach rozwiązania, sposób wykonania instalacji i zapotrzebowania na poszczególne media.

Część rysunkowa projektu technicznego składa się między innymi z:

rzutu fundamentów,
rzutów konstrukcyjnych poszczególnych kondygnacji,
rysunków niezbędnych elementów konstrukcyjnych, zbrojenia płyt oraz innych elementów żelbetowych,
rzutu więźby dachowej,
rzutów instalacji centralnego ogrzewania oraz schematu technologicznego kotłowni (jeżeli występują),
rzutów instalacji wod-kan,
rzutów oraz rozwinięcia instalacji gazowej (jeżeli występuje),
rzutów instalacji elektrycznej,
schematu tablicy TM,
rzutu instalacji odgromowej.

Do dokumentacji dołączone są projektowana charakterystyka energetyczna, kopie uprawnień oraz przynależności do izb zawodowych projektantów oraz standardowa zgoda na zmiany w projekcie. Komplet dokumentacji znajduje się w praktycznej i estetycznej teczce.
