Projekt domu Czaruś wariant B

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

5 320 zł

Zadaj pytanie

Typ projektuWolnostojący
StylDworkowy
Powierzchnia użytkowa93.57 m²
KondygnacjeParterowy
GarażJednostanowiskowy
DachCzterospadowy
Kąt nach. dachu24°
Odbicie lustrzaneNie
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Wariant projektu w wersji poszerzonej o 1m, z garażem szerszym o 2 m.

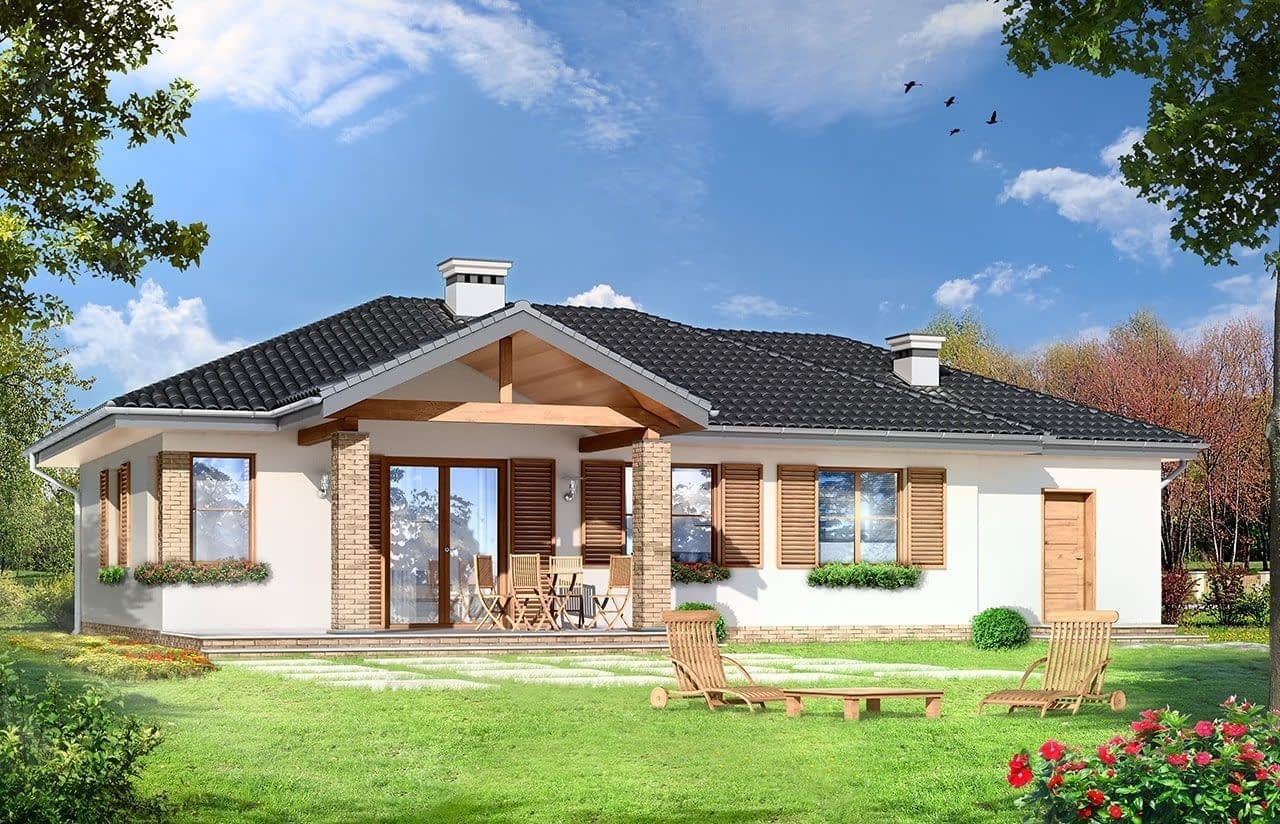

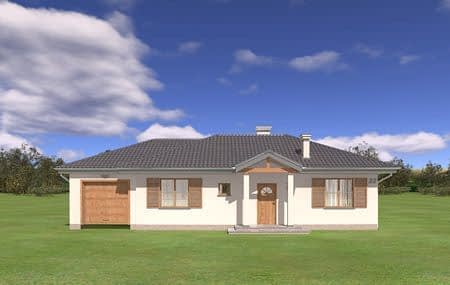

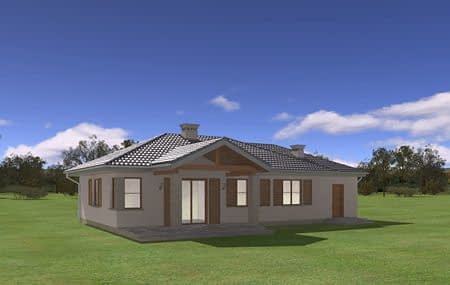

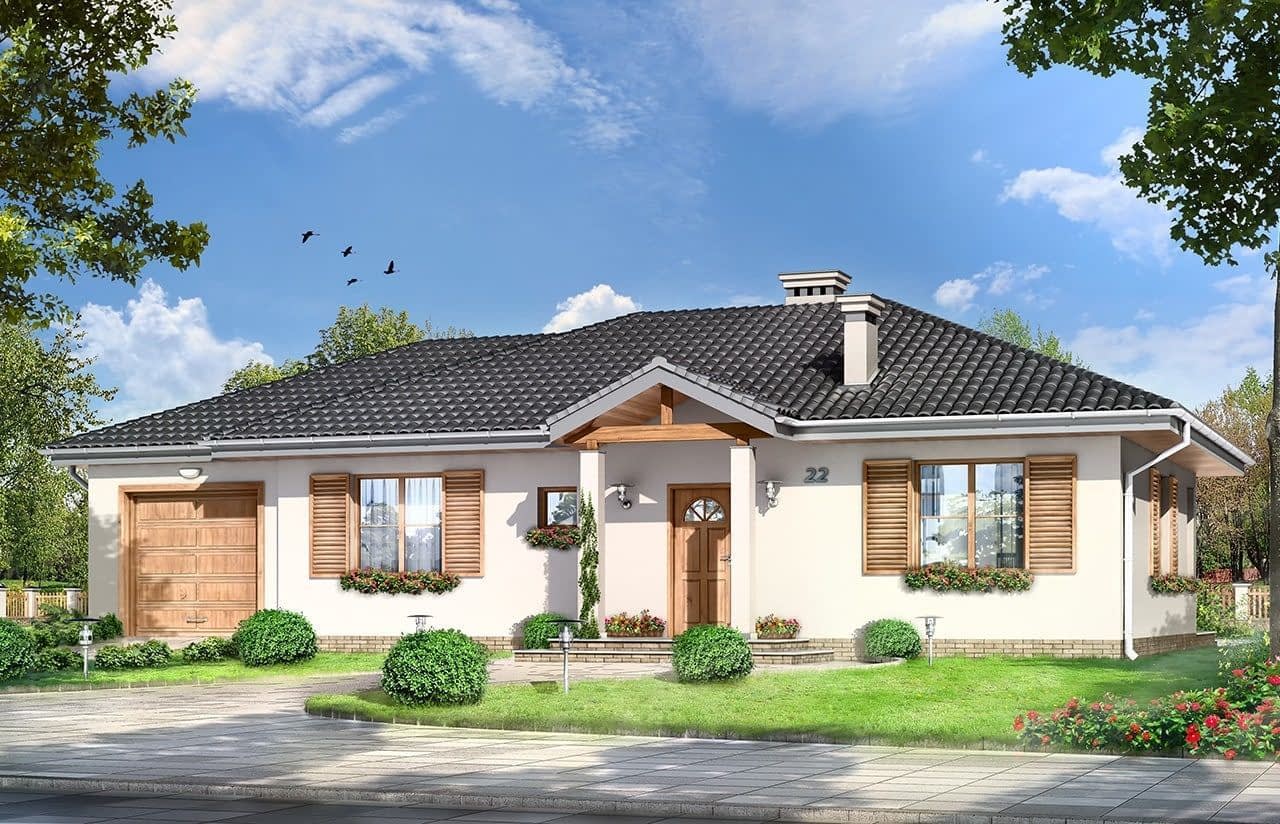

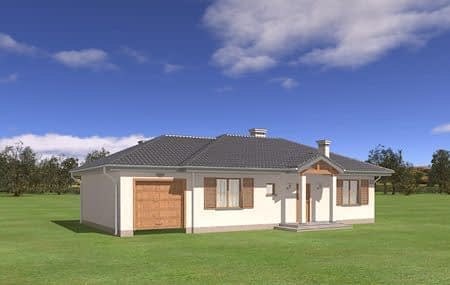

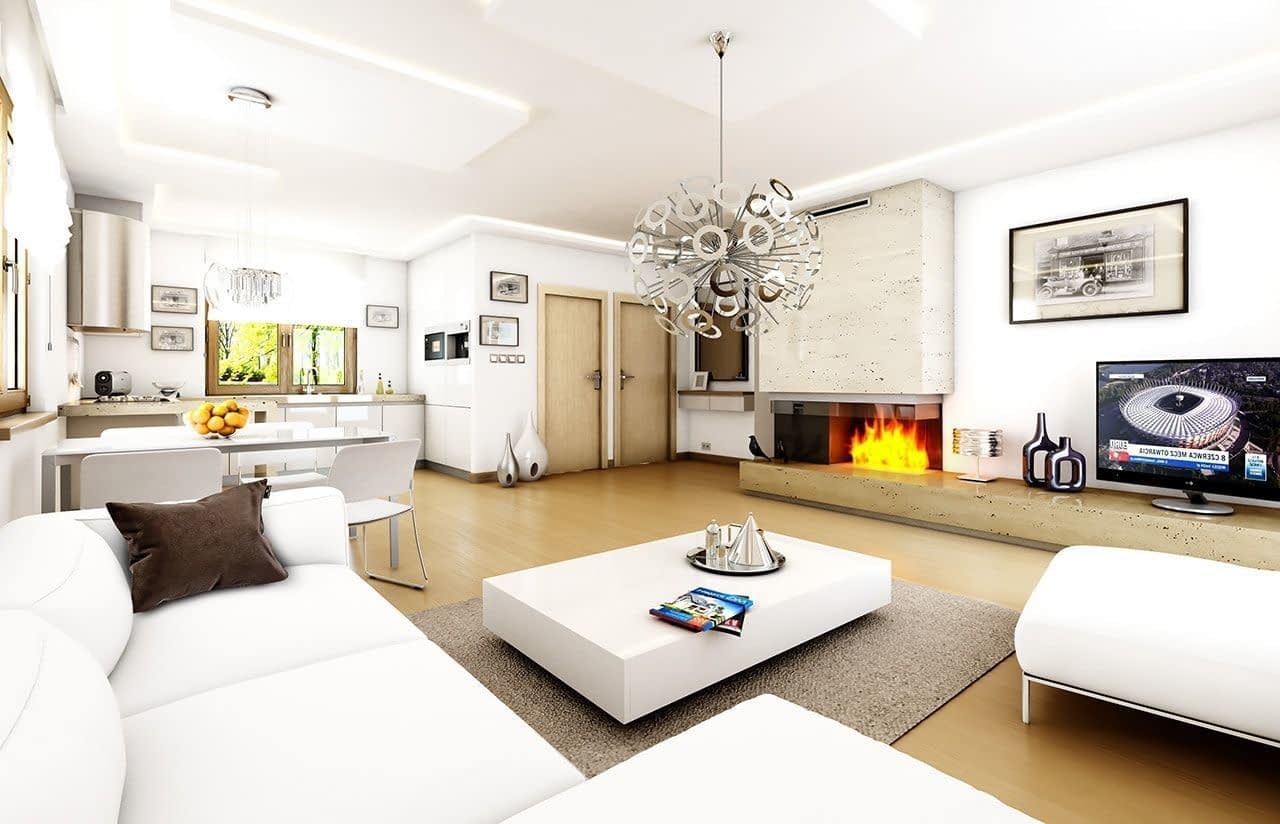

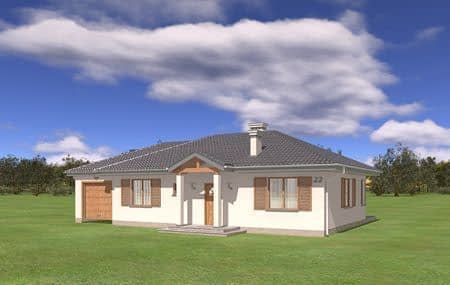

Projekt domu Czaruś to budynek jednorodzinny, parterowy, przykryty czterospadowym dachem, z dobudowanym garażem. Projekt domu Czaruś został zaprojektowany z myślą o 4-5 osobowej rodzinie. Prosta, nieskomplikowana w budowie bryła budynku, oraz bezpretensjonalna architektura, dają czytelny efekt współczesnego domu nawiązującego do tradycji dworkowej, ale z wykorzystaniem nowych materiałów i detali. Elewację frontową domu ozdabia - i jednocześnie akcentuje wejście - centralnie wkomponowany ganek wejściowy, wsparty na dwóch kolumnach. Od strony ogrodu urozmaiceniem bryły jest duży podcień, przekrywający częściowo taras. Wnętrze podzielono na część dzienną - z obszernym salonem, holem i kuchnią, oraz nocną - z trzema sypialniami i łazienką. W projekcie domu Czaruś garaż połączono z wnętrzem korytarzem - garderobą. Za garażem umieszczono kotłownię z wyjściem ogrodowym. Pracownia posiada wersję odbicia lustrzanego projektu.

Konstrukcja

Fundamentybetonowe ławy i ściany fundamentowe z bloczków betonowych
Ściany zewnętrzneściany murowane - bloczki gazobetonowe 24 + styropian + tynk cienkowarstwowy
Stropdrewniane wiązary kratownicowe
Elewacjetynk cienkowarstwowy na styropianie
Pokrycie dachudachówka

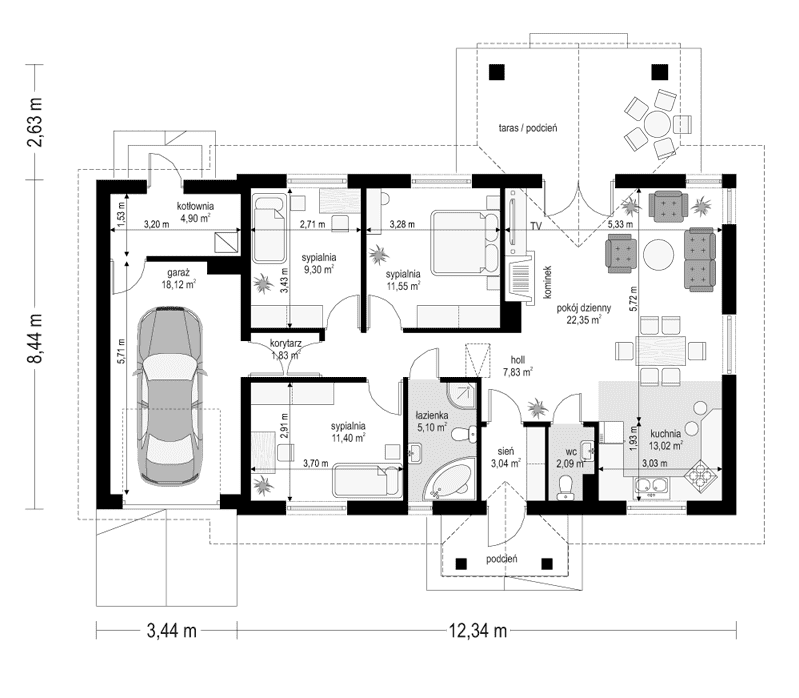

Rzuty

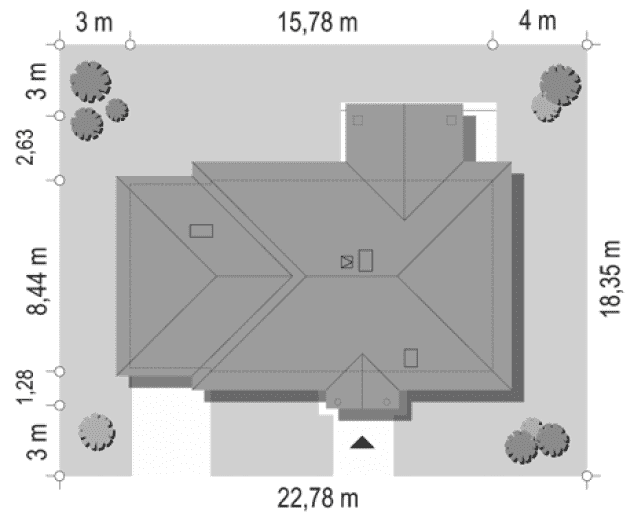

sytuacja

Dane techniczne

Powierzchnia użytkowa93.57 m²
Powierzchnia netto101.48 m²
Powierzchnia zabudowy156.93 m²
KominekTak
Liczba łazienek2
Liczba pokoi4
Powierzchnia dachu192.06 m²
Kubatura587 m³
Długość domu8.44 m
Szerokość domu15.78 m
Wysokość domu5.51 m
Minimalne wymiary działki18.35 x 25.78m
GarażJednostanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu24°

Koszty budowy

Stan surowy115413 zł
Stan surowy zamknięty196617 zł
Koszt wykończenia202908 zł
Koszt instalacji86284 zł

Zawartość projektu

W komplecie nowej wersji dokumentacji projektowej znajdują się 3 egzemplarze projektu architektoniczno-budowlanego oraz 3 egzemplarze projektu technicznego

Projekt architektoniczno-budowlany zawierający:
-opis architektoniczny z elementami konstrukcji,
-część rysunkowa: rzut parteru, poddasza/piętra, rzut dachu w skali 1:100, przekroje skala 1:50,
elewacje skala 1:100.

Projekt techniczny zawierający:
-opis techniczny i konstrukcyjny (obliczenia statyczne - w zależności od projektu włączone w projekt lub stanowiące odrębną teczkę).

Część rysunkowa architektura i konstrukcja:
-rzuty fundamentów, parteru, poddasza, stropu, więźby, dachu / w skali 1:50,
-przekroje przez budynek / budynek skali 1:50,
-elewacje budynku / w skali 1:50 (*niektóre projekty posiadają rysunki w skali 1:100 lub 1:75),
-zestawienie stolarki budowlanej okiennej i drzwiowej,
-szczegóły konstrukcji i ewentualne szczegóły budowlane,

Część instalacyjna:
-część opisowa do projektów instalacji elektrycznych, wodno-kanalizacyjnych, grzewczych, gazowych (jeśli występują).

Część rysunkowa do projektów instalacji:
-schematy instalacji elektrycznych, schemat rozdzielni, plan instalacji odgromowej,
-schematy instalacji wodno-kanalizacyjnej i ciepłej wody,
-schematy instalacji grzewczych,
-schemat instalacji gazowej (jeśli występują).

Do projektu dołączane jest zestawienie materiałowe, z wykazem elementów drewnianych oraz stali budowlanej.
Do projektu dołączone są kopie uprawnień wszystkich projektantów, oraz aktualne zaświadczenia o przynależności do izb zawodowych.
Projekt zawiera oświadczenie projektantów o poprawności projektu w świetle Prawa Budowlanego, a także zawiera informację dotyczącą bezpieczeństwa i ochrony zdrowia ( BIOZ).
Do projektu dołączona jest także zgoda na zmiany adaptacyjne. Zgoda dołączana jest do każdego projektu bezpłatnie. Na Państwa życzenie zakres zgody na zmiany możemy dowolnie rozszerzyć.

Pracownia zezwala na następujące zmiany i odstępstwa od projektu architektoniczno-budowlanego w trakcie jego przystosowywania do lokalizacji:

Zmianę obrysu zewnętrznego ścian zewnętrznych.
Zmianę obrysu wewnętrznego ścian zewnętrznych.
Zmianę układu ścian wewnętrznych działowych.
Zmianę funkcji, ilości i usytuowania poszczególnych pomieszczeń na dowolnej kondygnacji w projekcie.
Zmianę ukształtowania, ilości i kąta nachylenia połaci dachowych.
Zmianę ilości, umiejscowienia i wielkości otworów okiennych i drzwiowych.
Zmianę rodzaju materiału i technologii wykonania ścian zewnętrznych oraz wewnętrznych oraz ścian fundamentowych.
Zmianę rodzaju i technologii wykonania stropów nad dowolną kondygnacją.
Zmianę umiejscowienia, kształtu i materiału wykonania schodów w budynku.
Zmianę wielkości, kształtu i materiałów, bądź likwidacja: tarasów, podestów i balkonów.
Likwidację lub dodanie dowolnej ilości:
