- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa98.3 m²
- KondygnacjeParterowy
- GarażJednostanowiskowy
- DachDwuspadowy
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Terrier 4 z garażem to niewielki, typowo parterowy dom, bez podpiwniczenia i poddasza użytkowego. Zwarta bryła, oparta na rzucie prostokąta, została zaprojektowana z symetryczną fasadą frontową w części głównej oraz wejściem podkreślonym prostym zadaszeniem. Budynek jest przekryty dwuspadowym dachem o tradycyjnej konstrukcji drewnianej i kalenicy usytuowanej równolegle do elewacji frontowej. Funkcjonalne, doskonale doświetlone wnętrze podzielono w klasyczny sposób na strefę dzienną , nocną oraz gospodarczą. Na tę pierwszą składają się kuchnia wraz z podręczną spiżarnią oraz rozległy pokój dzienny z kominkiem oraz wyjściem na zadaszony taras. Przeciwległą stronę przeznaczono pod część prywatną złożoną z łazienki, oraz trzech zgrabnych pokoi sypialnych. Przejście do strefy gospodarczej stanowi przedsionek garażu łączący się z garażem jednostanowiskowym i korytarzem wewnętrznym domu. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz regionalnych materiałów, takich jak cegła klinkierowa, okładzina z kamienia elewacyjnego, naturalne drewno konstrukcyjne. Ponadczasowa architektura tego parterowego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.
Konstrukcja
Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne, nośne: bloczki gazobetonowe gr. 25 cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15 cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12 cm. Strop z płyt GK na ruszcie stalowym, podwieszonym do dolnych pasów drewnianych wiązarów dachowych. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachu głównego w formie wiązarów opartych na ścianach zewnętrznych, dach dwuspadowy. Pokrycie dachu zaprojektowano z dachówki ceramicznej lub betonowej, alternatywnie można wykonać z blachy ocynkowanej, powlekanej, mocowanej na rąbek stojący. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe, biomasę (granulat drzewny – pellet) i spełnia wszystkie wymagania dotyczące WT2021. Istnieje możliwość zamówienia dokumentacji projektowej w wersji ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda i ogrzewaniem podłogowym. Standard energetyczny budynku, w każdej wersji ogrzewania jest w pełni spełniający wymagania WT2021. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.
Rzuty

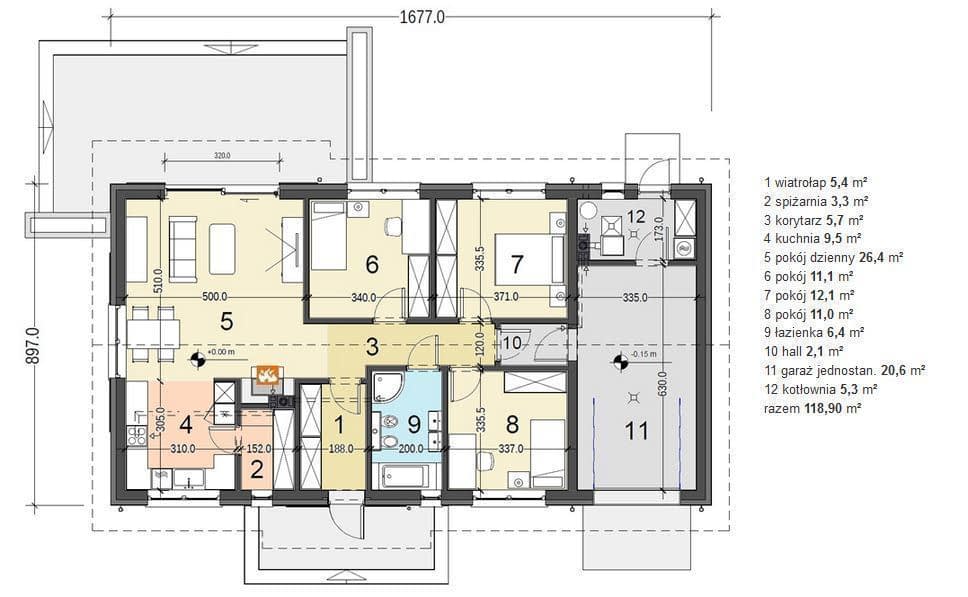

Rzut parteru

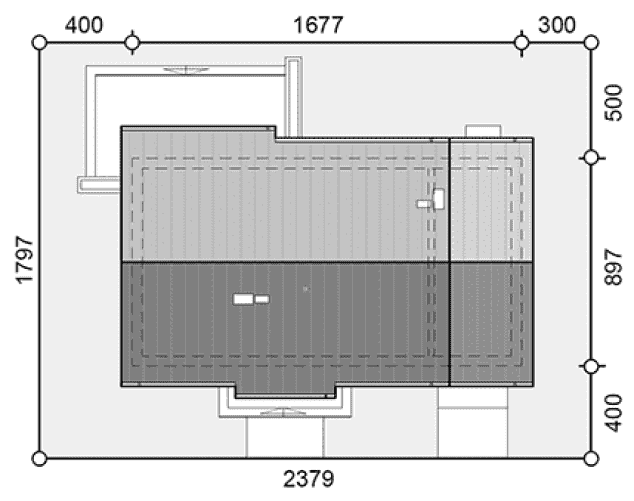

Usytuowanie na działce

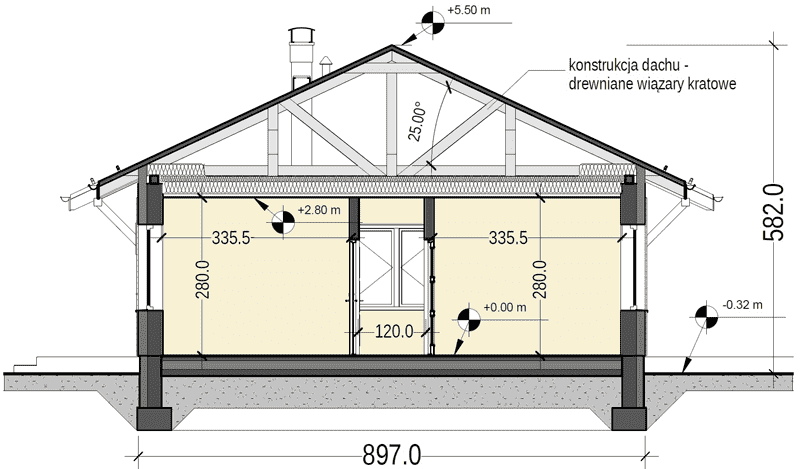

Przekrój
Dane techniczne
- Powierzchnia użytkowa98.3 m²
- Powierzchnia zabudowy150.4 m²
- Liczba pokoi4
- Powierzchnia dachu214.9 m²
- Kubatura333.5 m³
- Wysokość domu5.82 m
- Minimalne wymiary działki23.79 x 17.97m
- GarażJednostanowiskowy
- Rodzaj dachuDwuspadowy
Instalacja grzewcza
- Instalacja opcjonalna
Zawartość projektu
* ważne informacje
Każda wersja standardowa projektu została zaprojektowana pod ogrzewanie za pomocą kotła na Pellet.
W przypadku zmiany wersji ogrzewania np:
- gaz + solar to dodatkowo 350 zł do ceny projektu,
- pompa ciepła powietrze-woda + ogrzewanie podłogowe to dodatkowo 350 zł do ceny projektu.
