Terrier 5 bez garażu

4 399 zł

Projekt domu Terrier 5 bez garażu

Autor projektu:Lelo Design
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 399 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa93.4 m²
  • KondygnacjeParterowy
  • GarażBez garażu
  • DachDwuspadowy
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

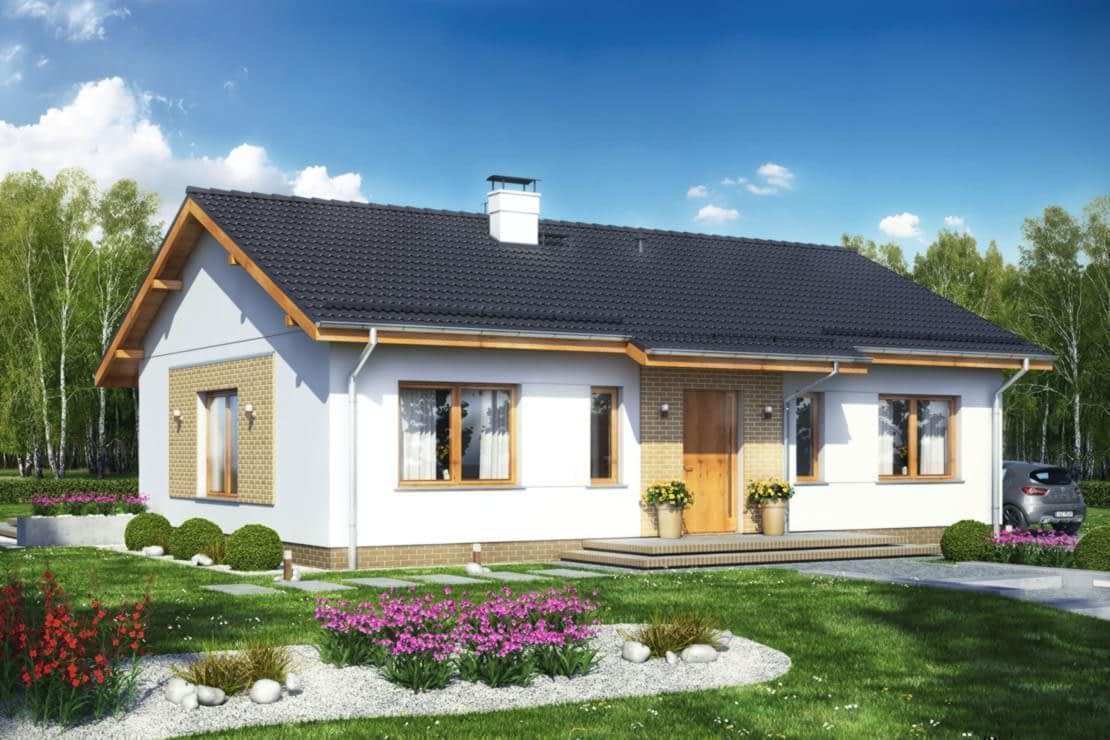

Terrier 5 bez garażu to niewielki, typowo parterowy dom, bez podpiwniczenia i poddasza użytkowego. Zwarta bryła, oparta na rzucie prostokąta, została zaprojektowana z symetryczną fasadą frontową oraz wejściem podkreślonym prostym zadaszeniem. Budynek jest przekryty dwuspadowym dachem o tradycyjnej konstrukcji drewnianej i kalenicy usytuowanej równolegle do elewacji frontowej. Funkcjonalne, doskonale doświetlone wnętrze podzielono w klasyczny sposób na strefę dzienną i nocną. Na tę pierwszą składają się kuchnia oraz rozległy pokój dzienny z kominkiem oraz wyjściem na przestronny taras. Przeciwległą stronę przeznaczono pod część prywatną złożoną z łazienki, oraz trzech zgrabnych pokoi sypialnych. Budynek stanowi kompromis tradycyjnej formy, współczesnej estetyki oraz regionalnych materiałów, takich jak okładzina elewacyjna z płytek klinkierowych czy naturalne drewno. Ponadczasowa architektura tego małego domu sprawia, że z łatwością wpisze się w niemal każdy krajobraz.


Konstrukcja

Posadowienie bezpośrednie na zbrojonych ławach i stopach fundamentowych wykonanych z betonu B 20. Ściany fundamentowe: murowane z bloczków betonowych M6. Ściany zewnętrzne, nośne: bloczki gazobetonowe gr. 25 cm na zaprawie systemowej, ciepłochronnej, ocieplony styropianem fasadowym gr. 15 cm. Do ocieplenia budynku zaprojektowano użycie styropianu grafitowego gr. 15 cm, o współczynniku „lambda” nie przekraczającym 0,035 W(mK) i „oporze cieplnym” nie mniejszym niż Rd – 4,0 m2k/W. Zastosowanie materiałów budowlanych (ocieplenie ścian, dachu, podłogi na gruncie, okien i drzwi zewnętrznych) użytych w projekcie odpowiada nowym wymaganiom obowiązującym od stycznia 2021 roku (WT2021). Ściany wewnętrzne działowe: bloczki gazobetonowe gr. 12 cm. Strop z płyt GK na ruszcie stalowym, podwieszonym do dolnych pasów drewnianych wiązarów dachowych. Konstrukcja dachu: drewniana, drewno klasy C24, więźba dachu głównego w formie wiązarów opartych na ścianach zewnętrznych, dach dwuspadowy. Pokrycie dachu zaprojektowano z dachówki ceramicznej lub betonowej, alternatywnie można wykonać z blachy ocynkowanej, powlekanej, mocowanej na rąbek stojący. Budynek, w wersji podstawowej, jest zaprojektowany z pomieszczeniem kotłowni wyposażonej w kocioł ekologiczny na paliwo stałe, biomasę (granulat drzewny – pellet) i spełnia wszystkie wymagania dotyczące WT2021. Istnieje możliwość zamówienia dokumentacji projektowej w wersji ogrzewania gazowego ze wspomaganiem instalacją solarną lub ogrzewania nowoczesną pompa ciepła typu powietrze – woda i ogrzewaniem podłogowym. Standard energetyczny budynku, w każdej wersji ogrzewania jest w pełni spełniający wymagania WT2021. Projekt pod względem konstrukcyjnym spełnia normy zgodne z Eurokodami.



Rzuty

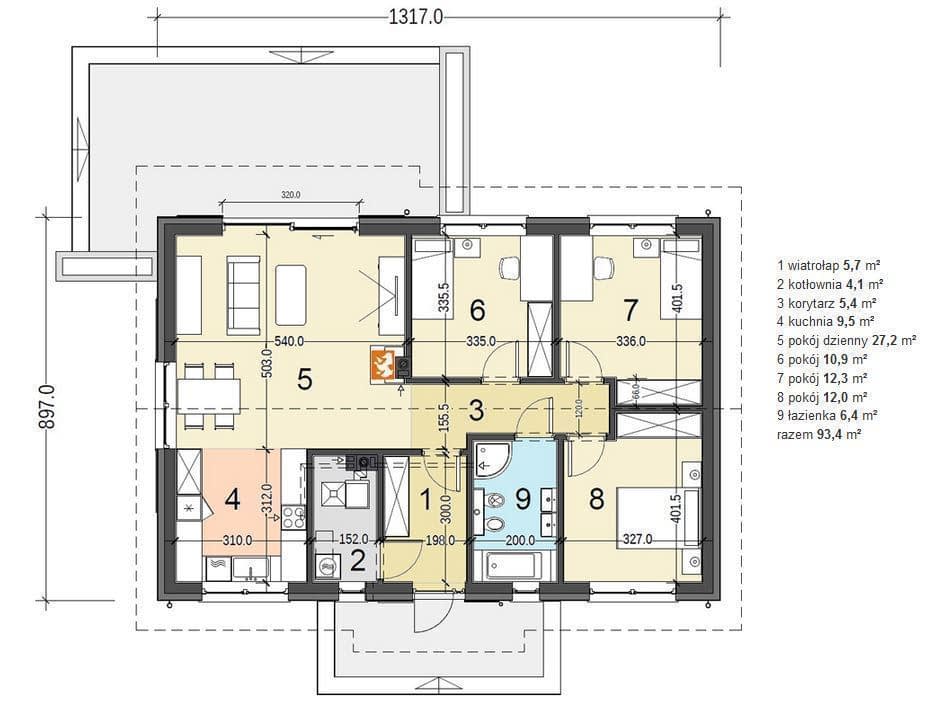

Rzut parteru

Rzut projektu Terrier 5 bez garażu - Rzut parteru

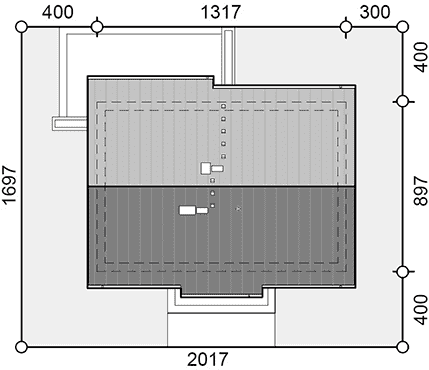

Usytuowanie na działce

Rzut projektu Terrier 5 bez garażu - Usytuowanie na działce

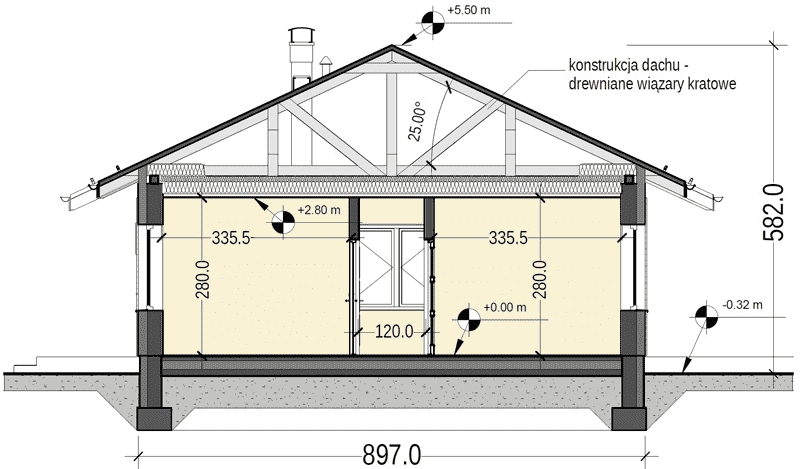

Przekrój

Rzut projektu Terrier 5 bez garażu - Przekrój

Dane techniczne

  • Powierzchnia użytkowa93.4 m²
  • Powierzchnia zabudowy118.13 m²
  • Liczba pokoi4
  • Kubatura261.5 m³
  • Wysokość domu5.82 m
  • Minimalne wymiary działki20.17 x 16.97m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy

Instalacja grzewcza

  • Instalacja opcjonalna

Zawartość projektu

* ważne informacje

Każda wersja standardowa projektu została zaprojektowana pod ogrzewanie za pomocą kotła na Pellet.
W przypadku zmiany wersji ogrzewania np:
- gaz + solar to dodatkowo 350 zł do ceny projektu,
- pompa ciepła powietrze-woda + ogrzewanie podłogowe to dodatkowo 350 zł do ceny projektu.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy
