D101 - Tobiasz wersja drewniana WT2021

4 119 zł

Projekt domu D101 - Tobiasz wersja drewniana WT2021

Autor projektu:artinex PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 599 zł4 119 zł
Oszczędź: 480,00zł
Najniższa cena z 30 dni: 4 129,00 zł

Promocja ważna do

24-05-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa107.84 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu37°
  • Odbicie lustrzaneTak
  • Czas realizacji3 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom mieszkalny, jednorodzinny, parterowy z użytkowym poddaszem i garażem w kondygnacji parteru. Parter składa się z pokoju dziennego (z kominkiem i wyjściem do ogrodu poprzez taras), jednego pokoju sypialnego, kuchni, łazienki, pomieszczenia technicznego, korytarza z klatka schodową oraz przedsionka. Piętro składa się z 3 sypialni, hallu, łazienki i garderoby

Konstrukcja

Ściany: szkielet drewniany
Strop: drewniany. dźwigar dachowy
Pokrycie dachu: blachodachówka
Elewacje: tynk mineralny, drewno, kamień naturlany lub imitacja kamienia
PROJEKT SPEŁNIA WT2021
EP=70 WT2021
Ogrzewanie gazowe

Rzuty

Parter

  • przedsionek1.80m²
  • hall8.66m²
  • kuchnia10.07m²
  • salon22.94m²
  • pokój13.34m²
  • łazienka2.57m²
  • schowek1.16m²
  • pom.techniczne4.68m²
  • garaż27.01m²
  • ganek4.79m²
  • taras6.06m²

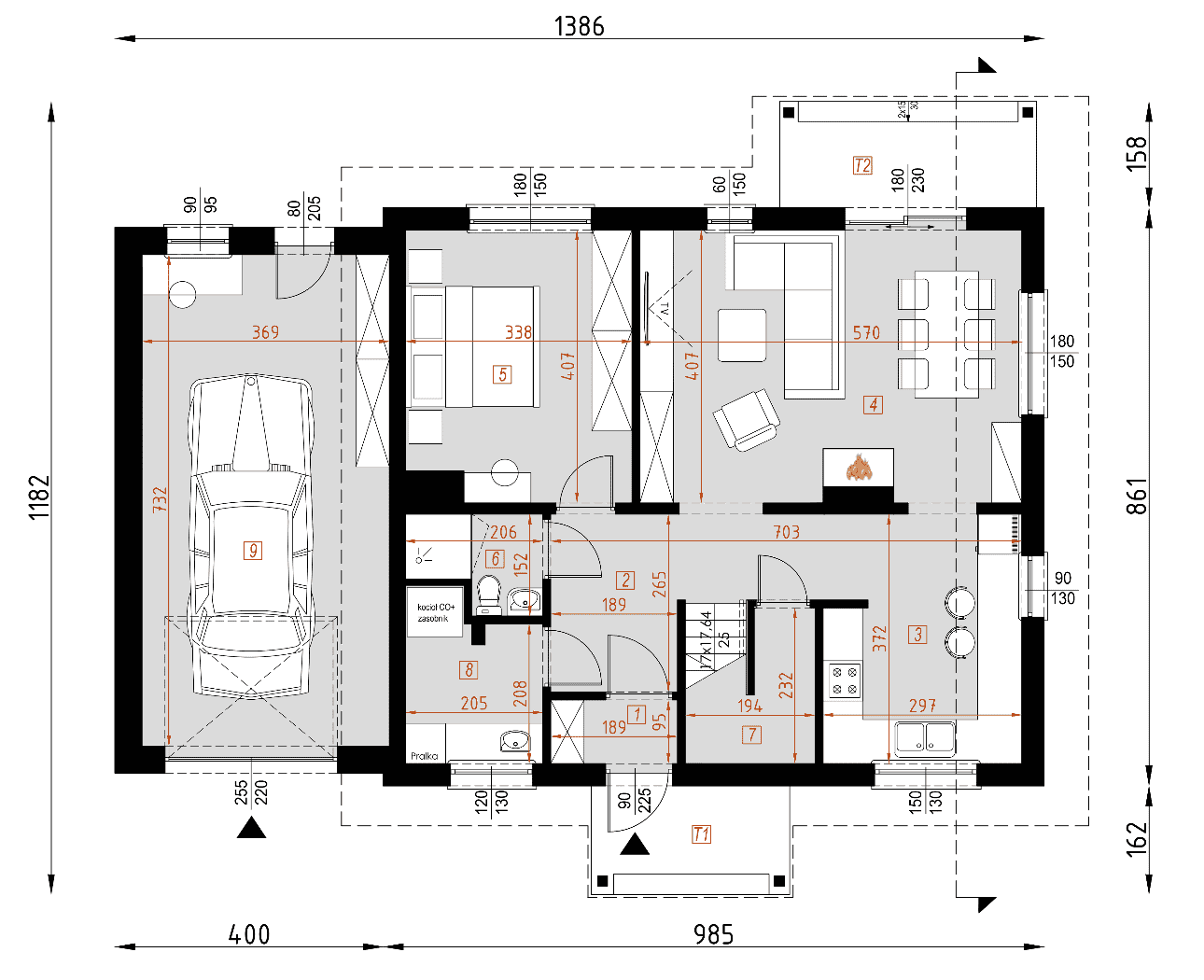

Rzut projektu D101 - Tobiasz wersja drewniana WT2021 - Parter

Poddasze

  • korytarz4.68(4.68)m²
  • garderoba3.58(3.72)m²
  • pokój11.31(14.53)m²
  • pokój12.87(16.47)m²
  • pokój6.57(9.01)m²
  • łazienka3.37(5.74)m²
  • schody4.62(4.62)m²
  • schowek0.30(0.71)m²
  • taras32.18m²
  • balkon4.67m²

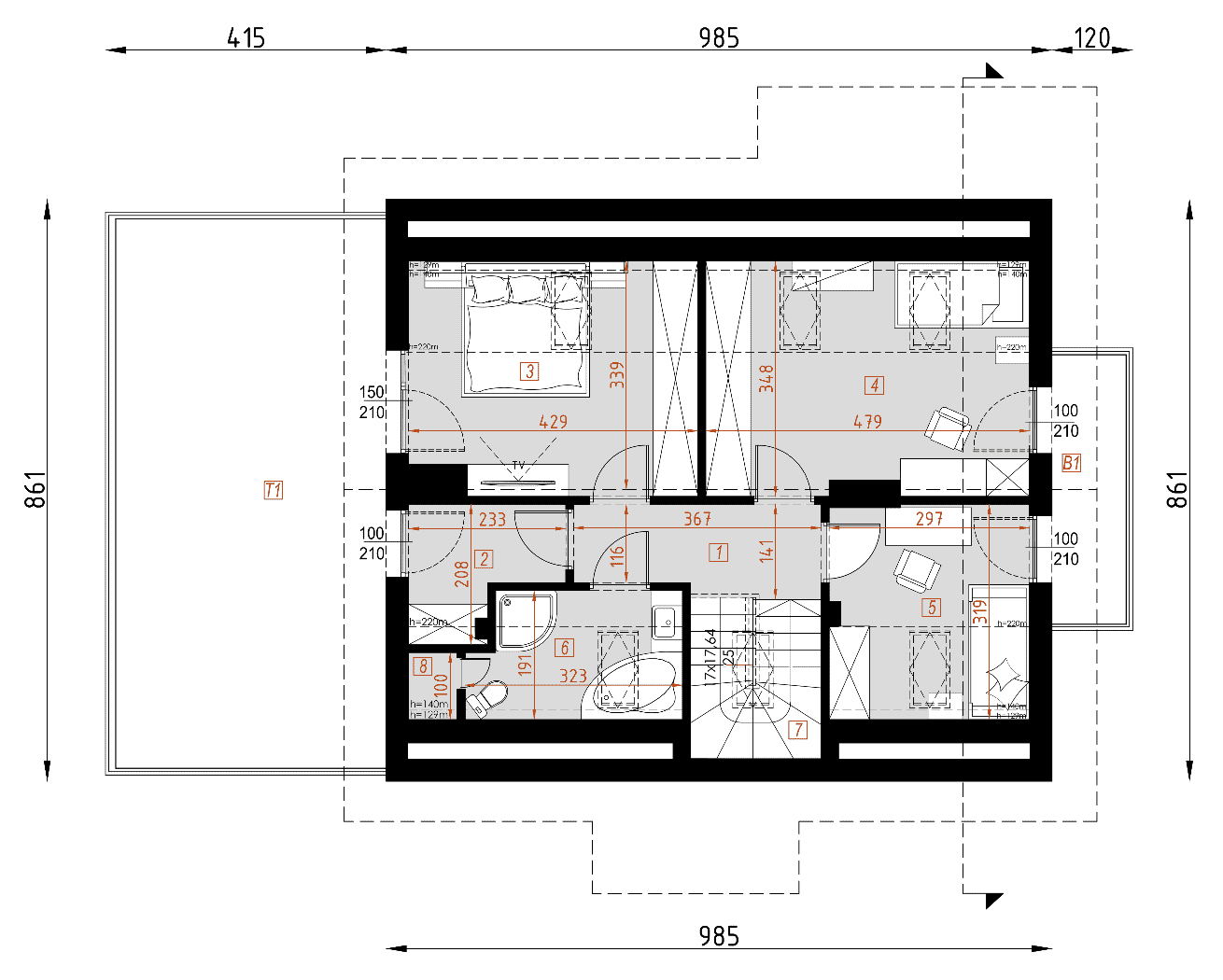

Rzut projektu D101 - Tobiasz wersja drewniana WT2021 - Poddasze

Dane techniczne

  • Powierzchnia użytkowa107.84 m²
  • Powierzchnia zabudowy117.46 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura630 m³
  • Wysokość domu7.57 m

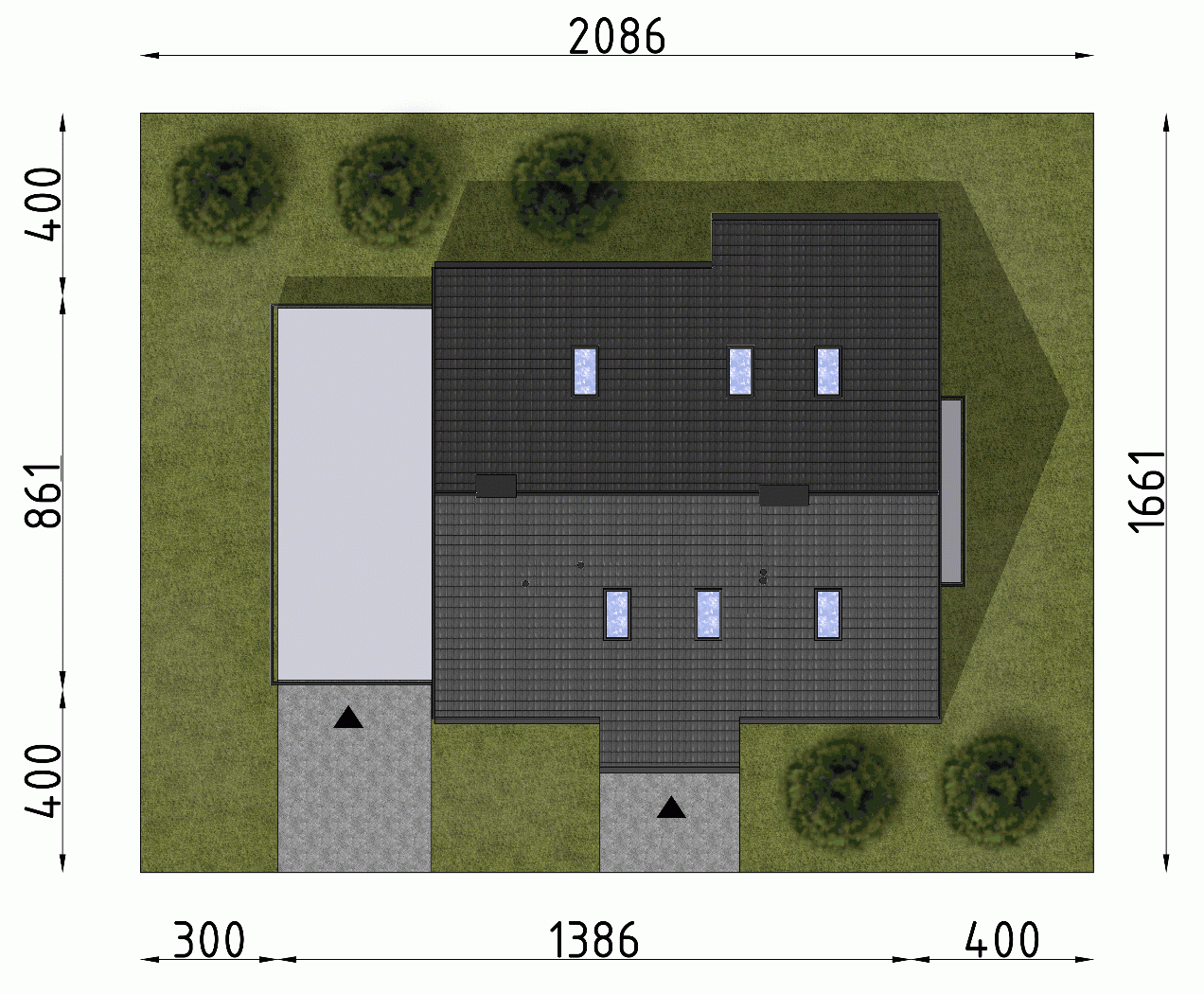

  • Minimalne wymiary działki16.61 x 20.86m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu37°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

  • rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
  • rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
  • rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
  • rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
  • przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

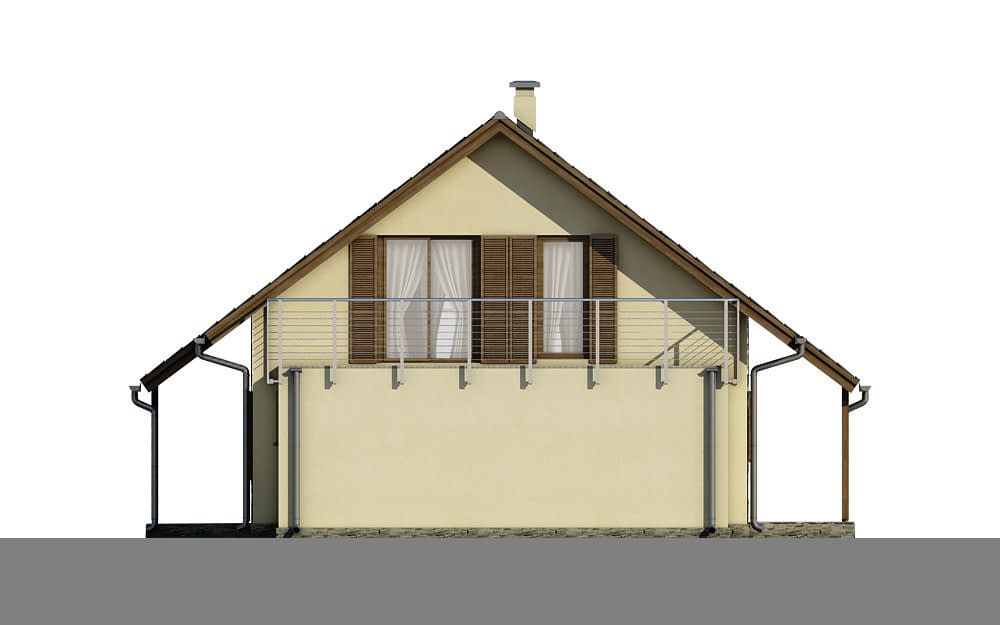

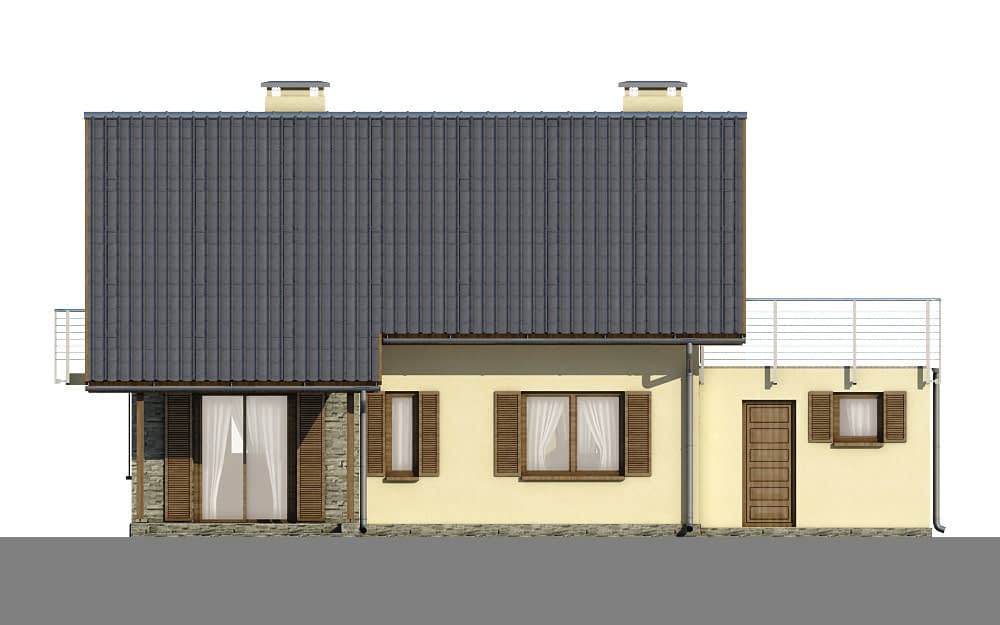

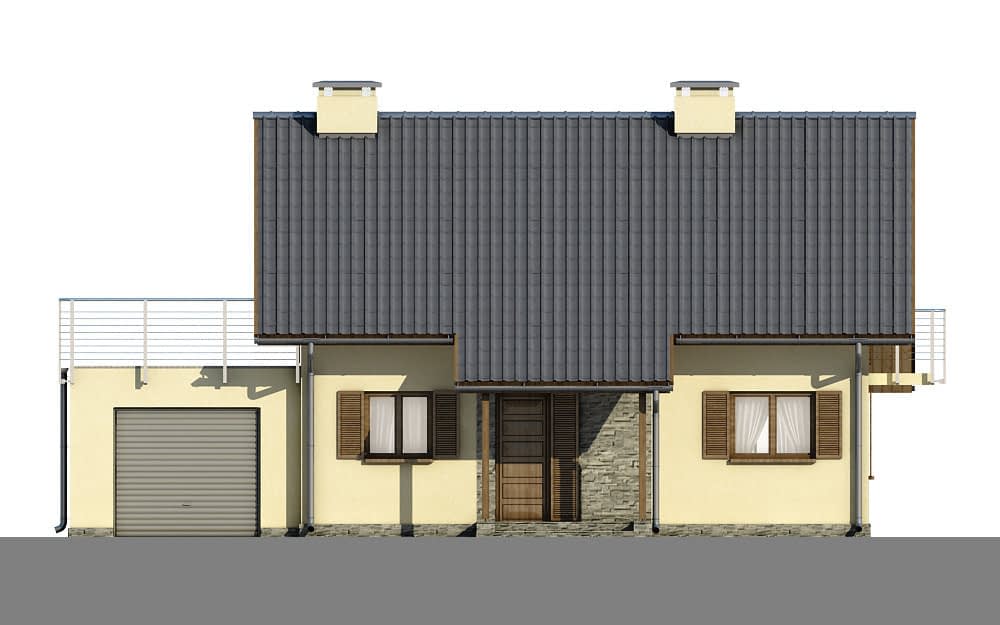

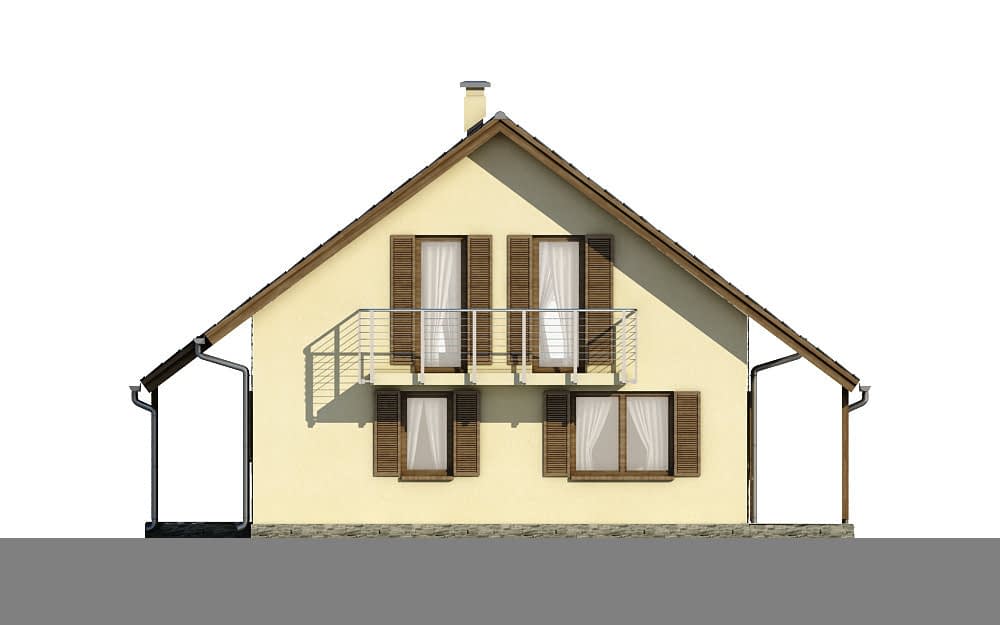

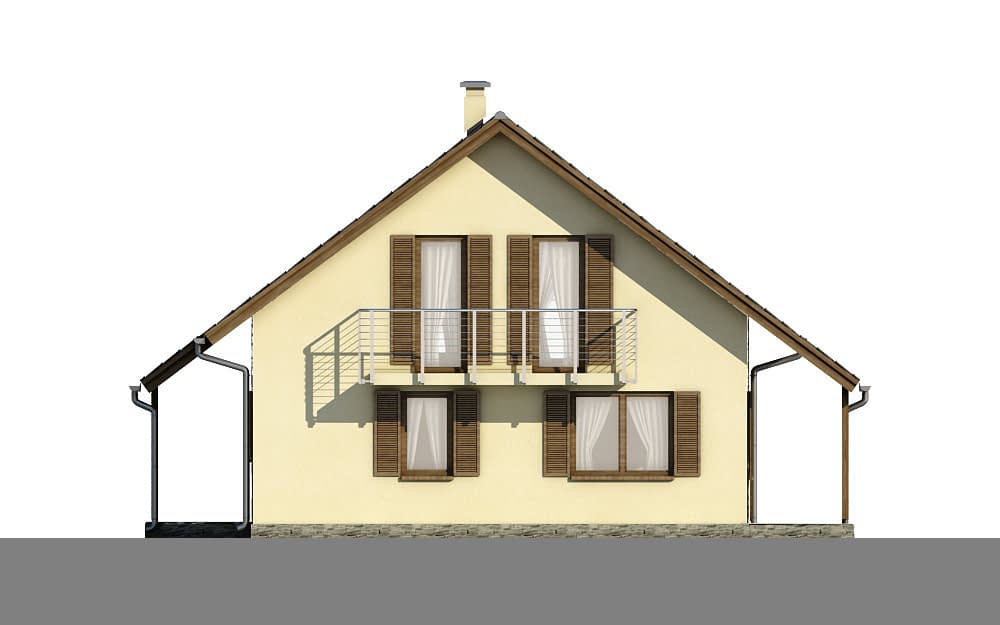

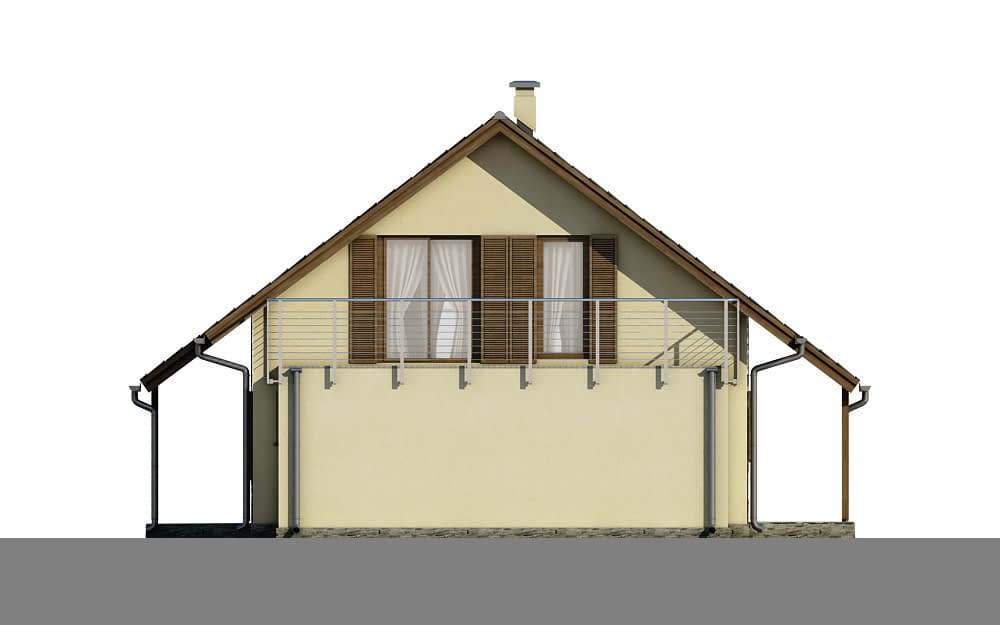

  • elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
  • zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

  • schemat instalacji wodno-kanalizacyjnej
  • schemat instalacji centralnego ogrzewania
  • schemat instalacji elektrycznej
  • schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

  • Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Gratis

Charakterystyka energetyczna

Płatne dodatki

Dodatkowy egzemplarz projektu

490 zł

Kosztorys budowlany inwestorski

990 zł

Projekt wentylacji mechanicznej z rekuperacją

890 zł

Projekt ogrzewania podłogowego

790 zł

Projekt instalacji solarnej

990 zł
