D213 - WT2021

4 130 zł

Projekt domu D213 - WT2021

Autor projektu:artinex PROJEKT
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 590 zł4 130 zł
Oszczędź: 460,00zł
Najniższa cena z 30 dni: 4 590,00 zł

Promocja ważna do

17-04-2024

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa114.33 m²
  • KondygnacjeParterowy, z poddaszem
  • GarażDwustanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu38°
  • Odbicie lustrzaneTak
  • Czas realizacji3 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

  D213  to dom mieszkalny jednorodzinny z poddaszem użytkowym. Idealny dla 4-5-osobowej rodziny. Może również pełnić funkcję domku letniskowego. Prosta bryła budynku oraz nieskomplikowana konstrukcja wpływają na niższe koszty budowy. Bardzo funkcjonalny podział pomieszczeń z oddzielną strefą techniczną, strefą dzienną na parterze i nocną na poddaszu. Nad garażem zostało wydzielony strych.

Konstrukcja

Ściany zewnętrzne: szkielet drewniany.
Fundament: ławy fundamentowe
Ściany wewnętrzne: drewniane
Strop: drewniany
Dach: blachodachówka

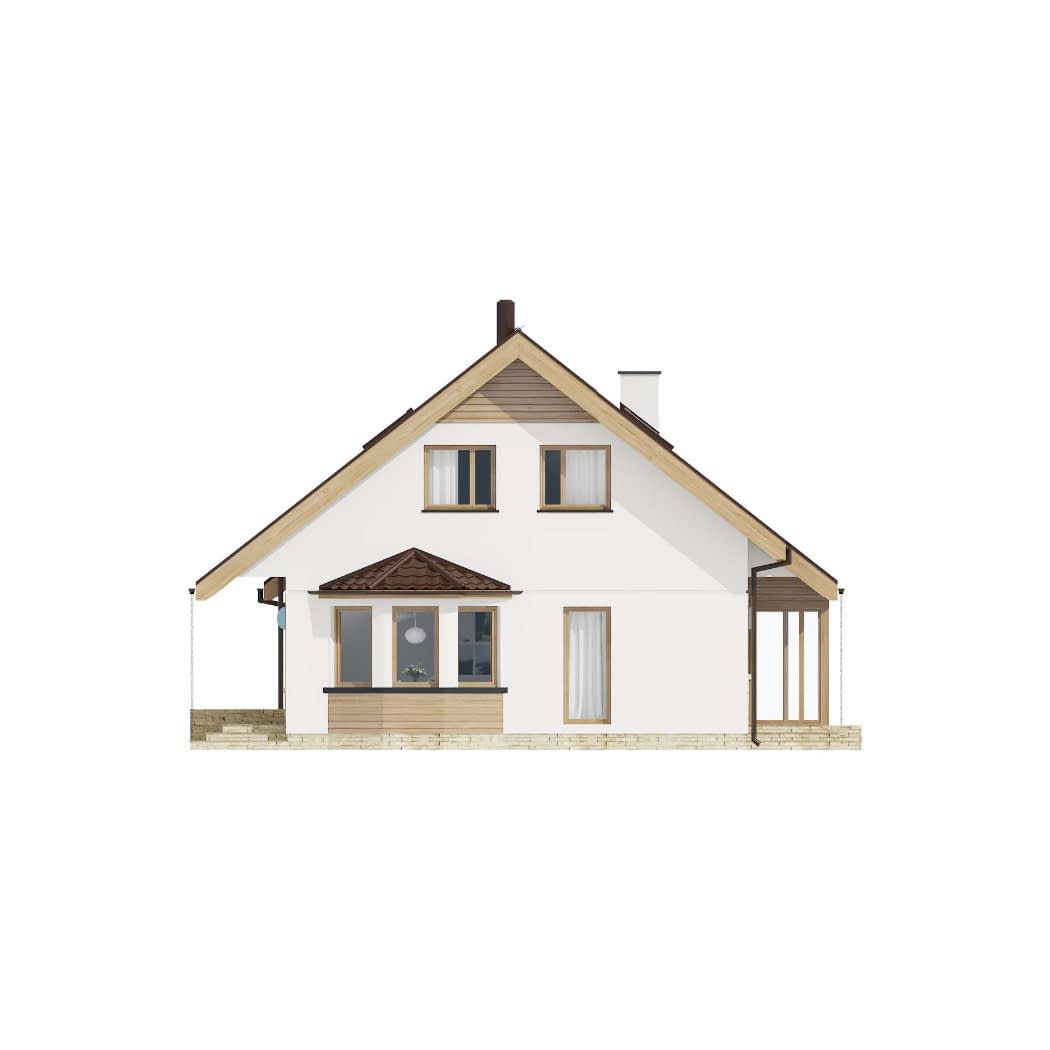

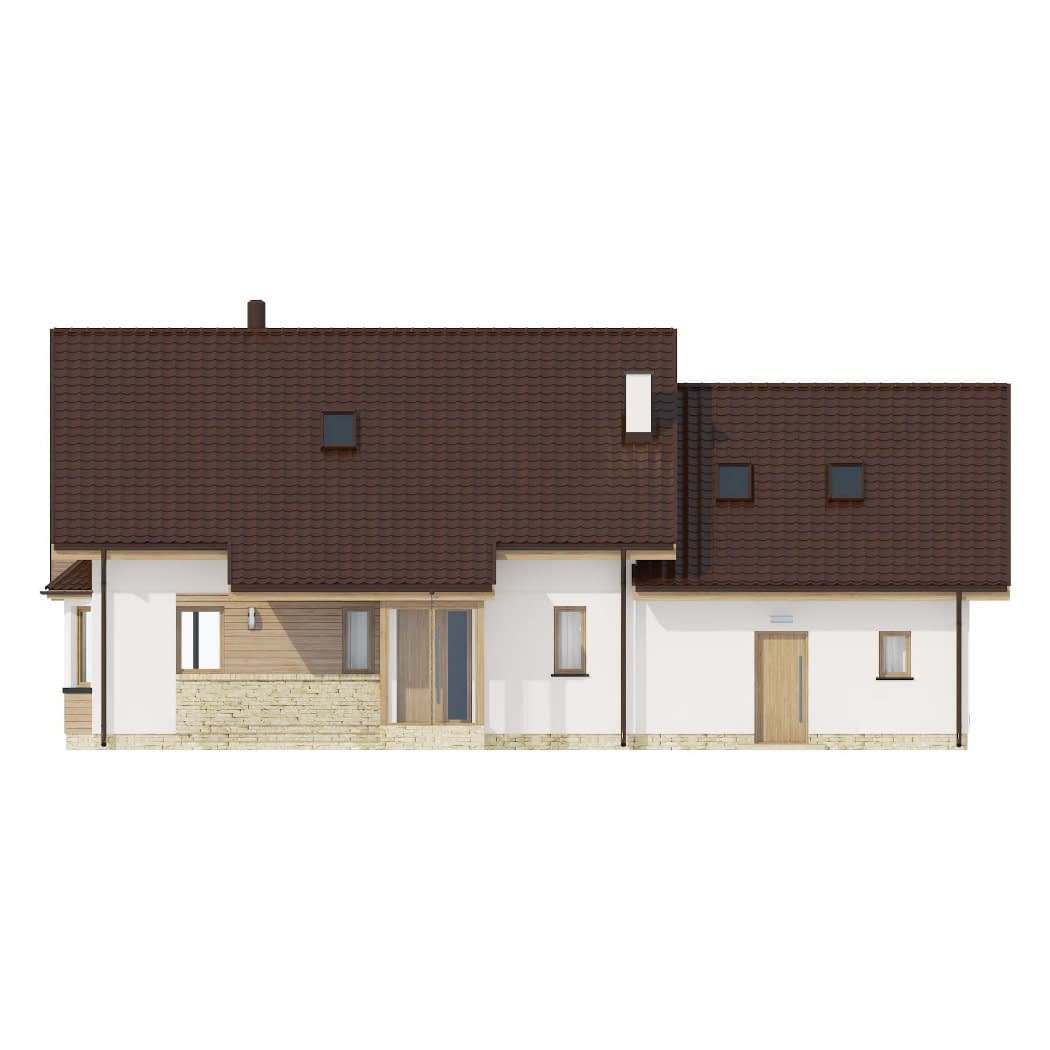

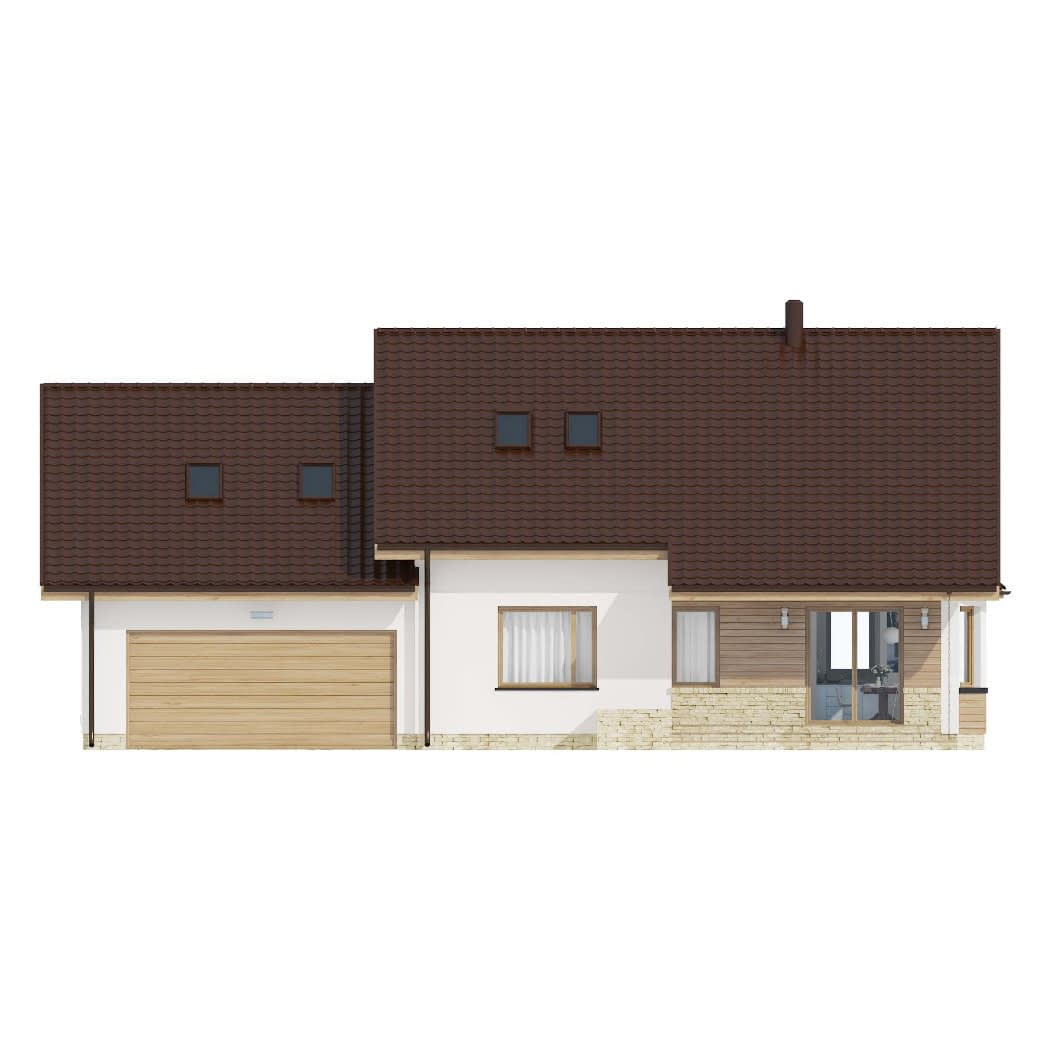

Elewacje: tynk cienkowarstwowy i na fragmentach drewno oraz kamień.
Ogrzewanie - piec gazowy
EP70 kWh/m2.rok
Projekt zgodny z Wt2021

Rzuty

Parter

  • wiatrołap2.31
  • hall8.47
  • łazienka3.62
  • kuchnia11.74
  • salon + jadalnia24.70
  • pokój13.79
  • garaż31.67
  • spiżarnia2.97
  • kotłownia9.65
  • pralnia4.06

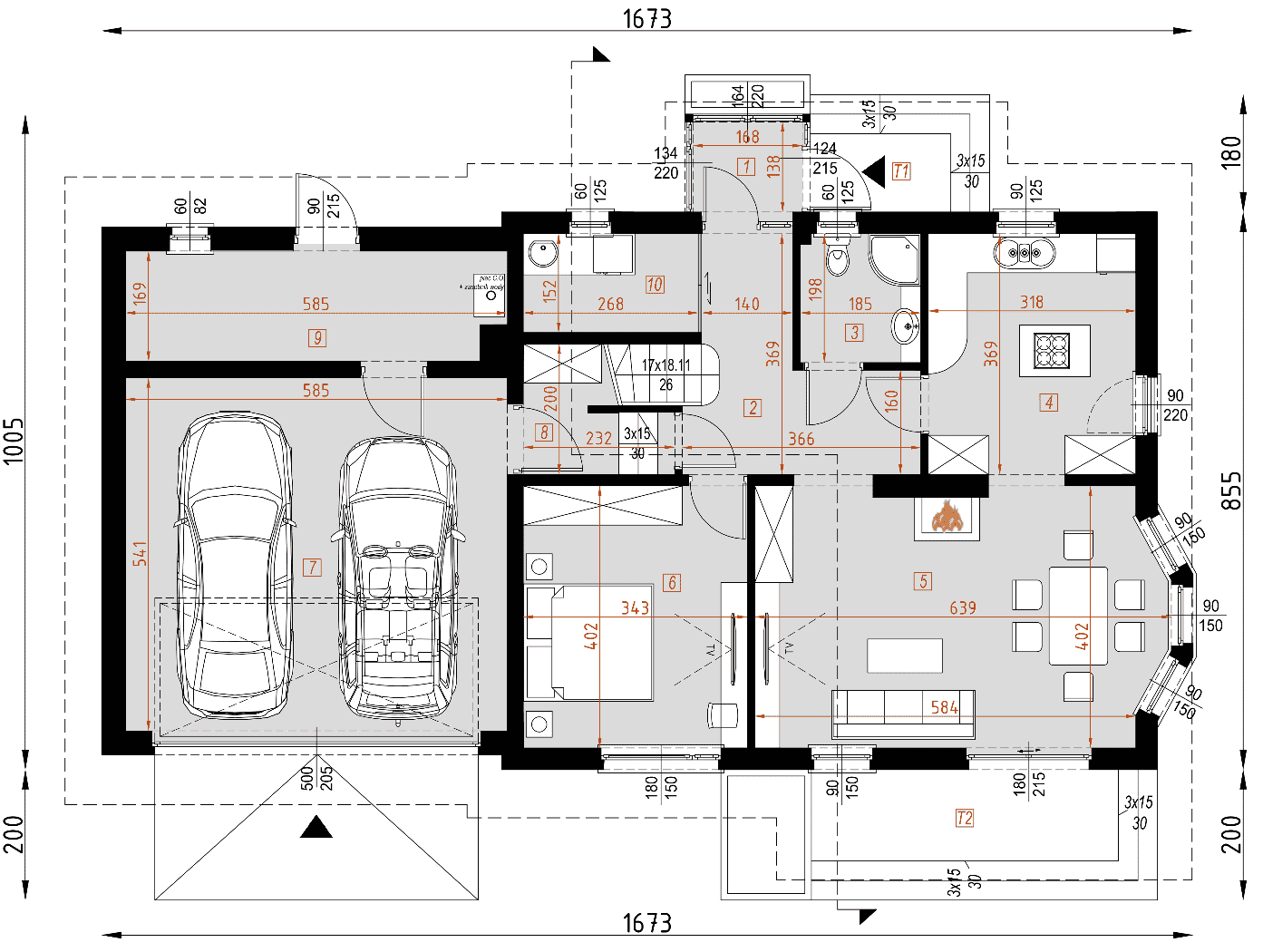

Rzut projektu D213 - WT2021 - Parter

Poddasze

  • schody+schowek6.09(6.09)m²
  • korytarz4.22(4.22)m²
  • pokój10.03(13.22)m²
  • pokój12.60(16.81)m²
  • pokój6.77(9.61)m²
  • łazienka2.96(5.49)m²
  • strych27.48(35.18)m²

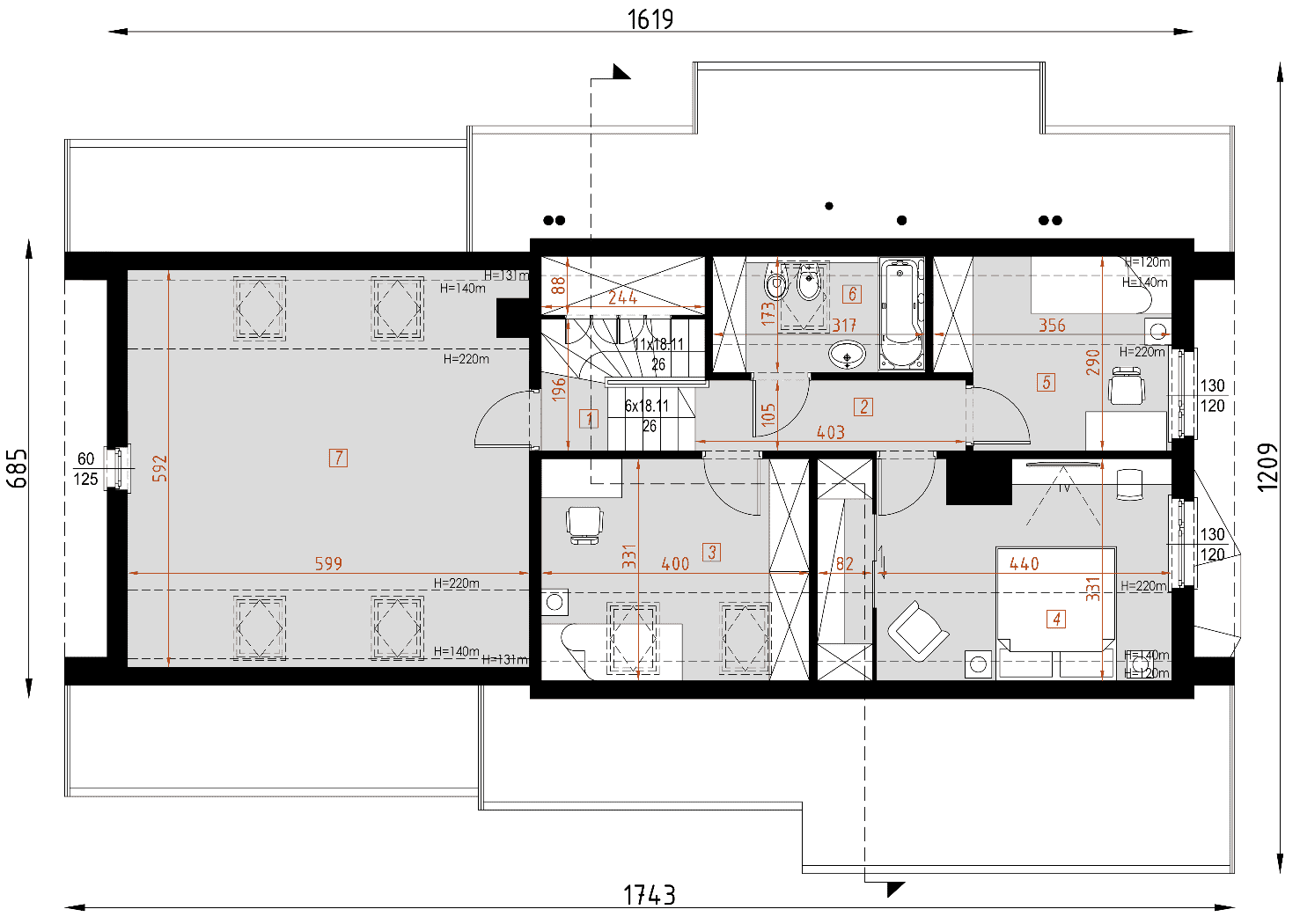

Rzut projektu D213 - WT2021 - Poddasze

Dane techniczne

  • Powierzchnia użytkowa114.33 m²
  • Powierzchnia zabudowy133 m²
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura800 m³
  • Wysokość domu7.73 m

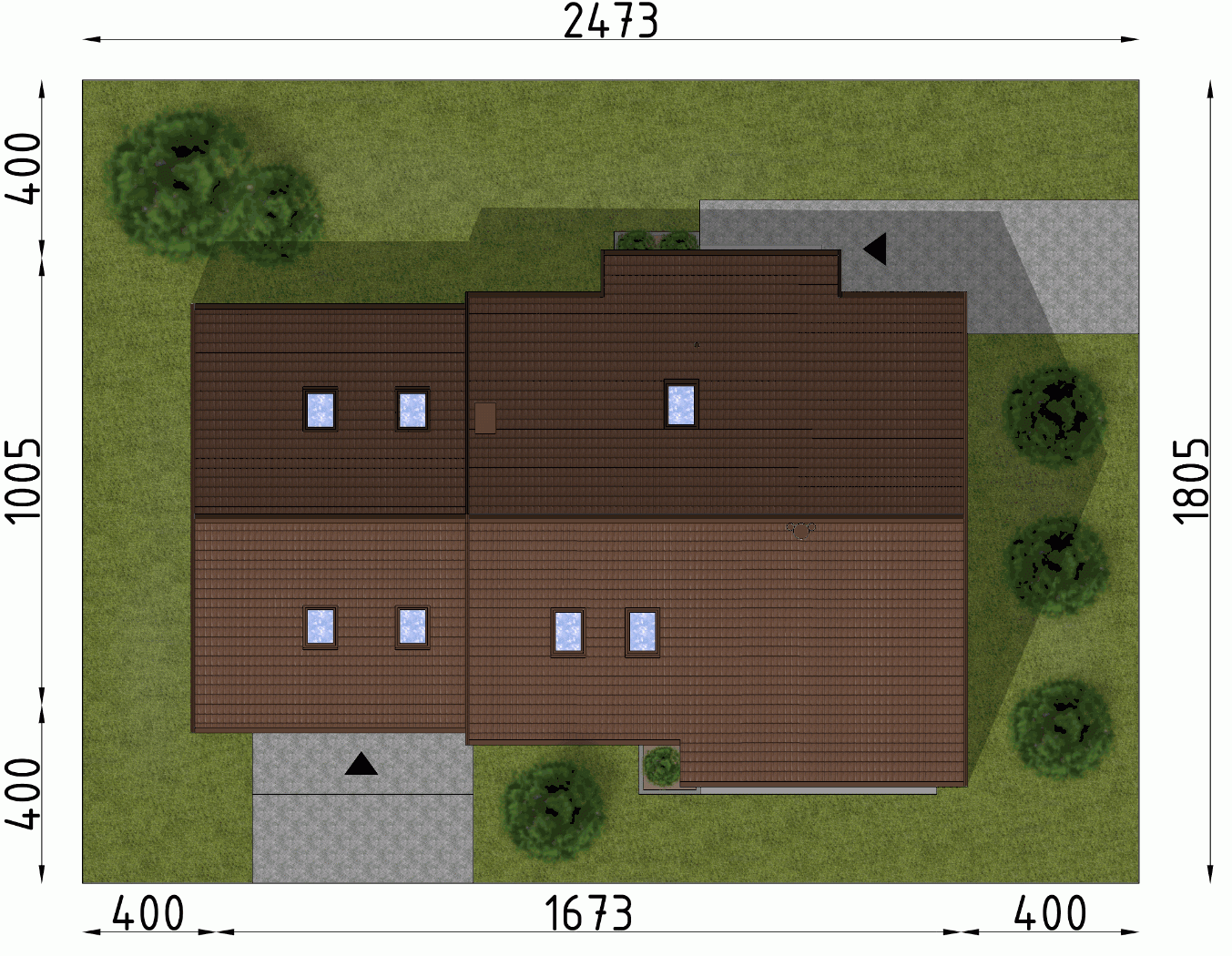

  • Minimalne wymiary działki18.05 x 23.73m
  • GarażDwustanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu38°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

  • rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
  • rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
  • rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
  • rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
  • przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.
  • elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
  • zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

  • schemat instalacji wodno-kanalizacyjnej
  • schemat instalacji centralnego ogrzewania
  • schemat instalacji elektrycznej
  • schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

  • Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Dodatkowy egzemplarz projektu

490 zł

Kosztorys budowlany

990 zł

Zestawienie materiałów

250 zł

Projekt wentylacji mechanicznej z rekuperacją

890 zł

Projekt ogrzewania podłogowego

790 zł

Projekt instalacji solarnej

990 zł
