D104 - Marika wersja drewniana

2 400 zł

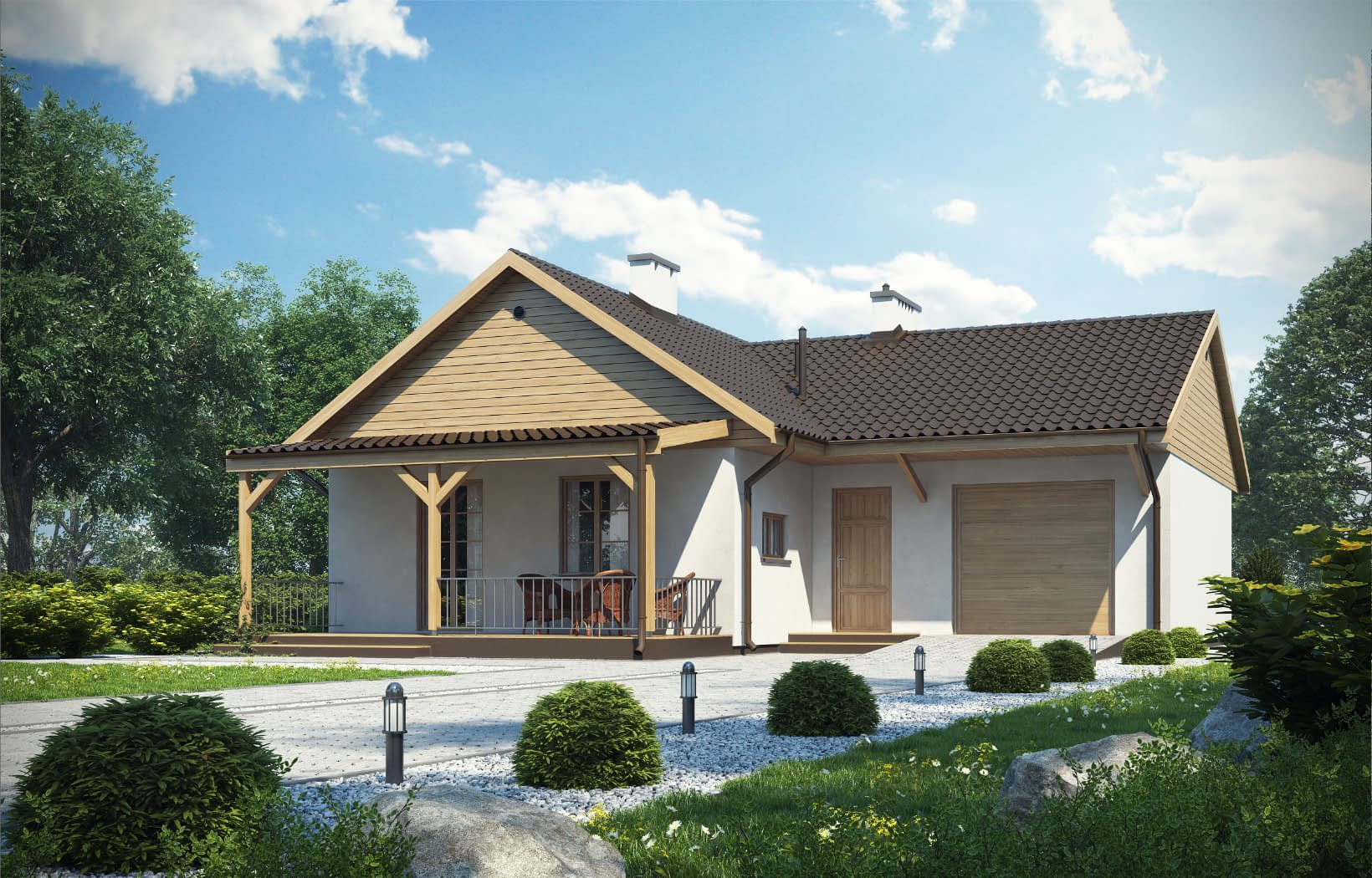

Projekt domu D104 - Marika wersja drewniana

Autor projektu:artinex PROJEKTY
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
2 500 zł2 400 zł

Promocja ważna do

15-06-2022

Zadaj pytanie
  • Typ projektuWolnostojący
  • StylTradycyjny
  • Powierzchnia użytkowa78.66 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu33°
  • Odbicie lustrzaneTak
  • Czas realizacji14 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom jednorodzinny, wolnostojący, parterowy, nie podpiwniczony, z garażem. Dom składa się z dwóch części – technicznej – ze strefą wejściową, pomieszczeniem technicznym z piecem CO i termą CW, spiżarnią i garażem, oraz z części mieszkalnej. Część mieszkalna to pokój dzienny, trzy małe pokoje, kuchnia, łazienka, WC oraz korytarz. Strefy funkcjonalne mają swoje odzwierciedlenie w bryle budynku, strefa mieszkalna stanowi odrębne skrzydło kryte wyższym dachem.

Konstrukcja

Ściany zewnętrzne: szkielet drewniany
Ściany wewnętrzne: szkielet drewniany
Konstrukcja dachu: dźwigary drewniane
Pokrycie dachu: blachodachówka
Elewacje: tynki mineralne cienkowarstwowe na siatkach z włókna szklanego, częściowo drewno impregnowane barwione.

Rzuty

Parter

  • wiatrołap4.56m²
  • korytarz8.59m²
  • kuchnia9.87m²
  • salon17.89m²
  • pokój8.85m²
  • pokój13.26m²
  • pokój7.67m²
  • łazienka3.74m²
  • wc1.64m²
  • spiżarnia2.59m²
  • razem:78.66
  • pom. techniczne5.57m²
  • garaż23.27m²
  • taras15.68 m²

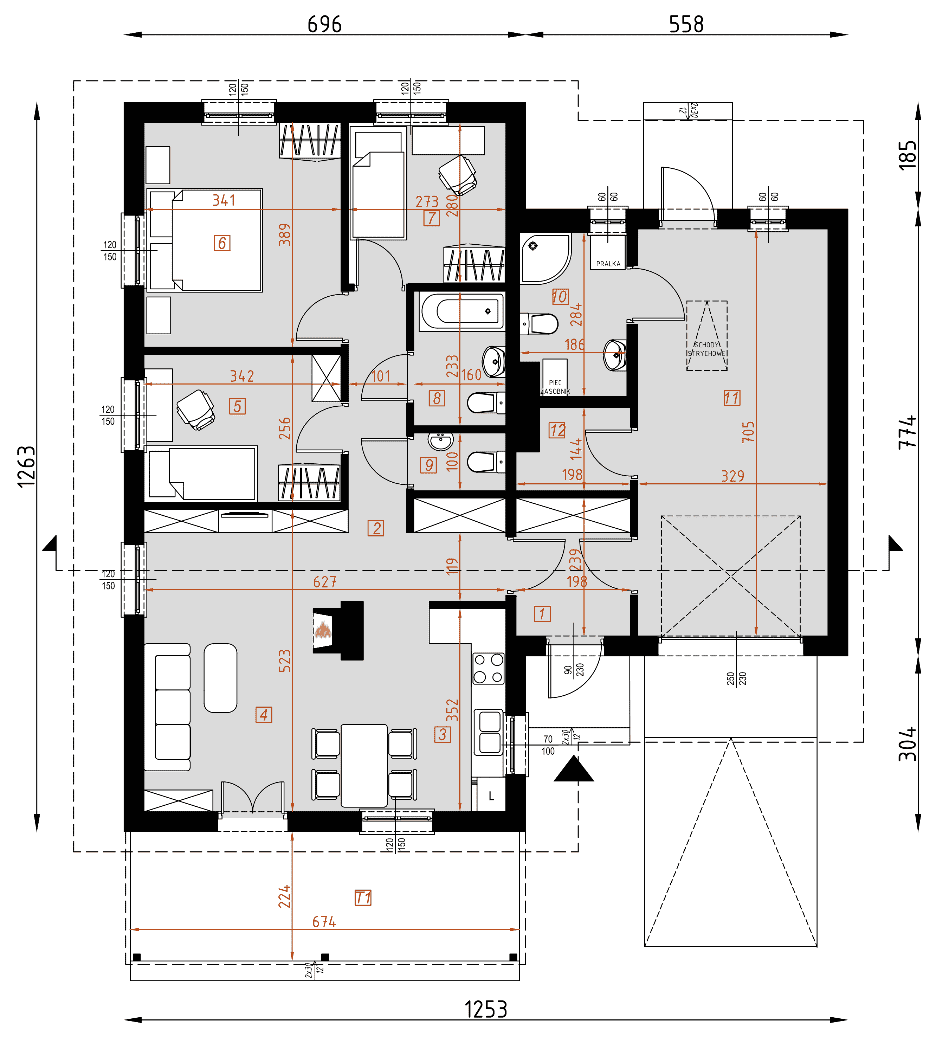

Rzut projektu D104 - Marika wersja drewniana - Parter

Dane techniczne

  • Powierzchnia użytkowa78.66 m²
  • Powierzchnia zabudowy150.25 m²
  • Liczba łazienek2
  • Liczba pokoi3
  • Kubatura665.8 m³
  • Wysokość domu6.06 m

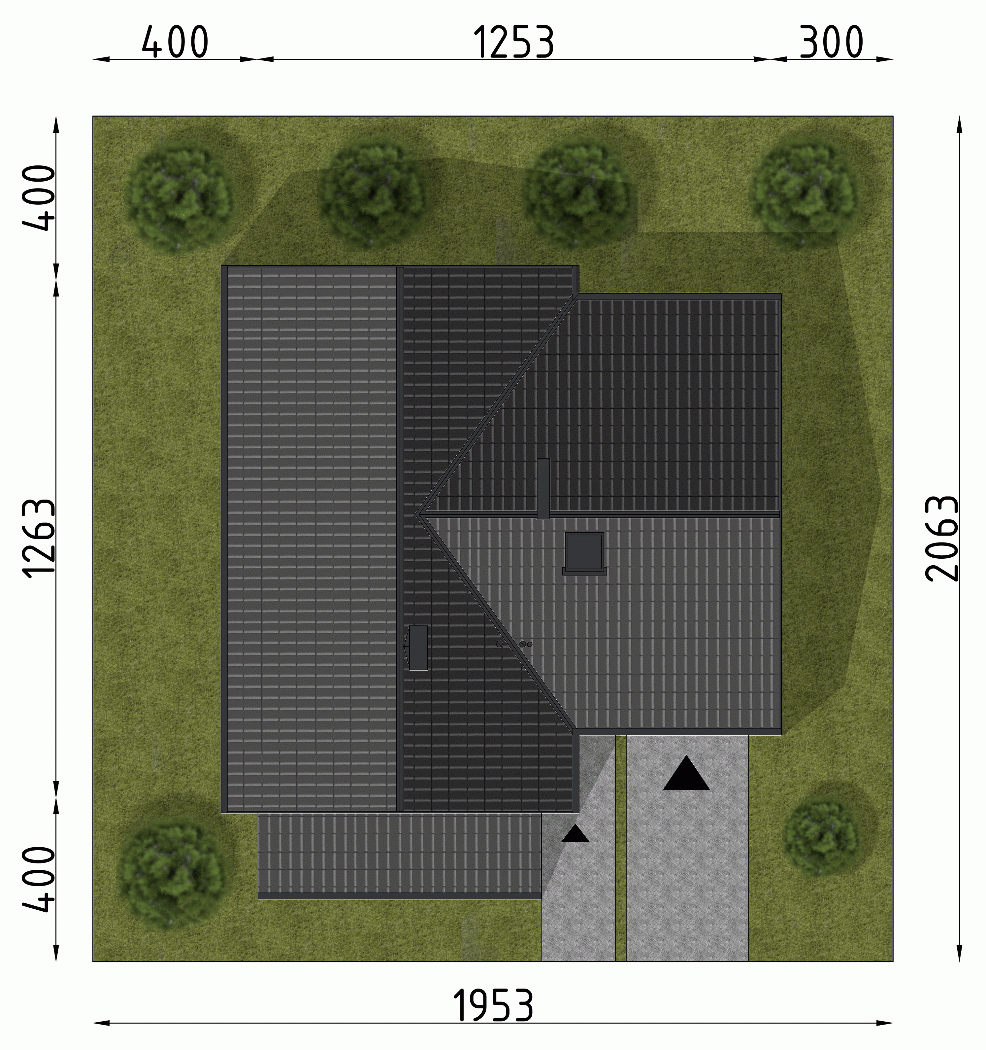

  • Minimalne wymiary działki19.31 x 20.41m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu33°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 29.06.2021r.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

  • rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
  • rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
  • rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
  • rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
  • przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

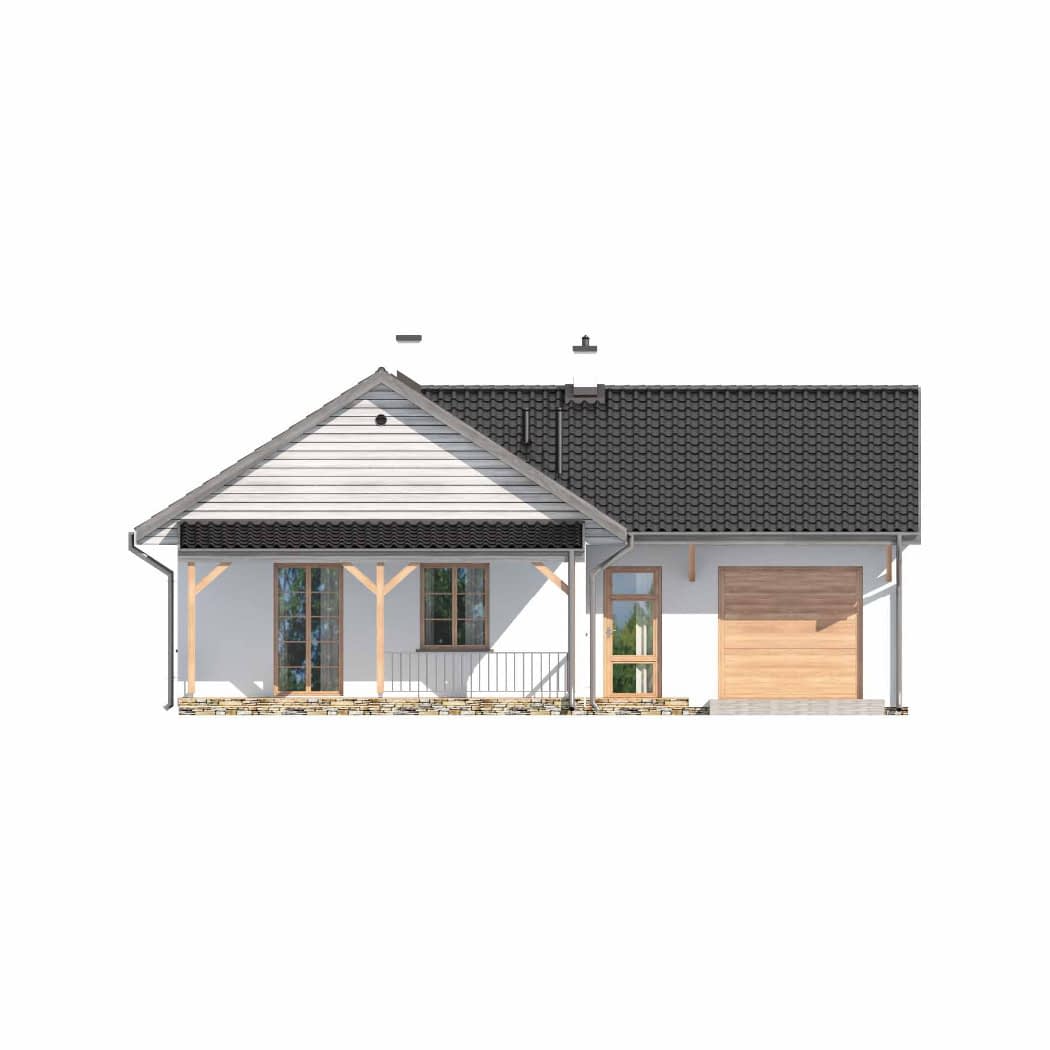

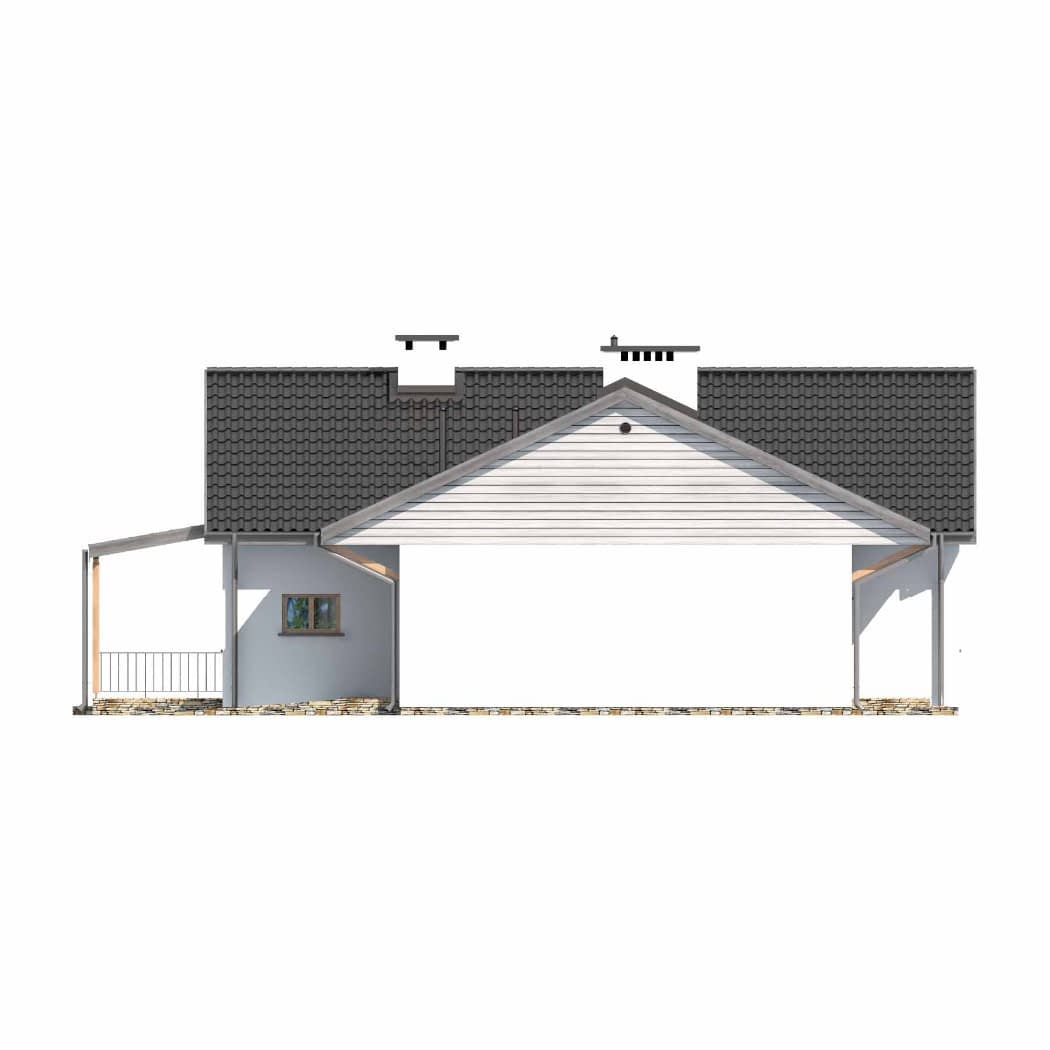

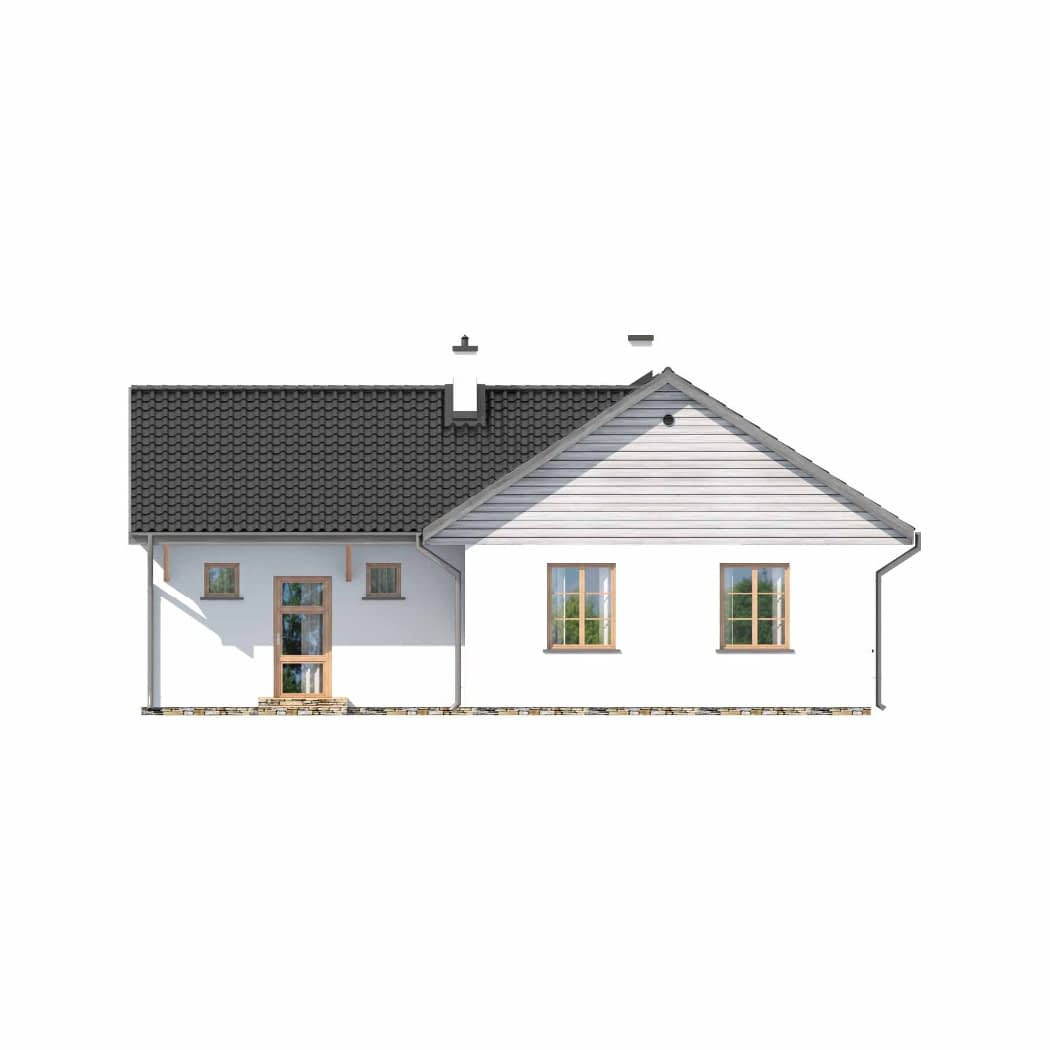

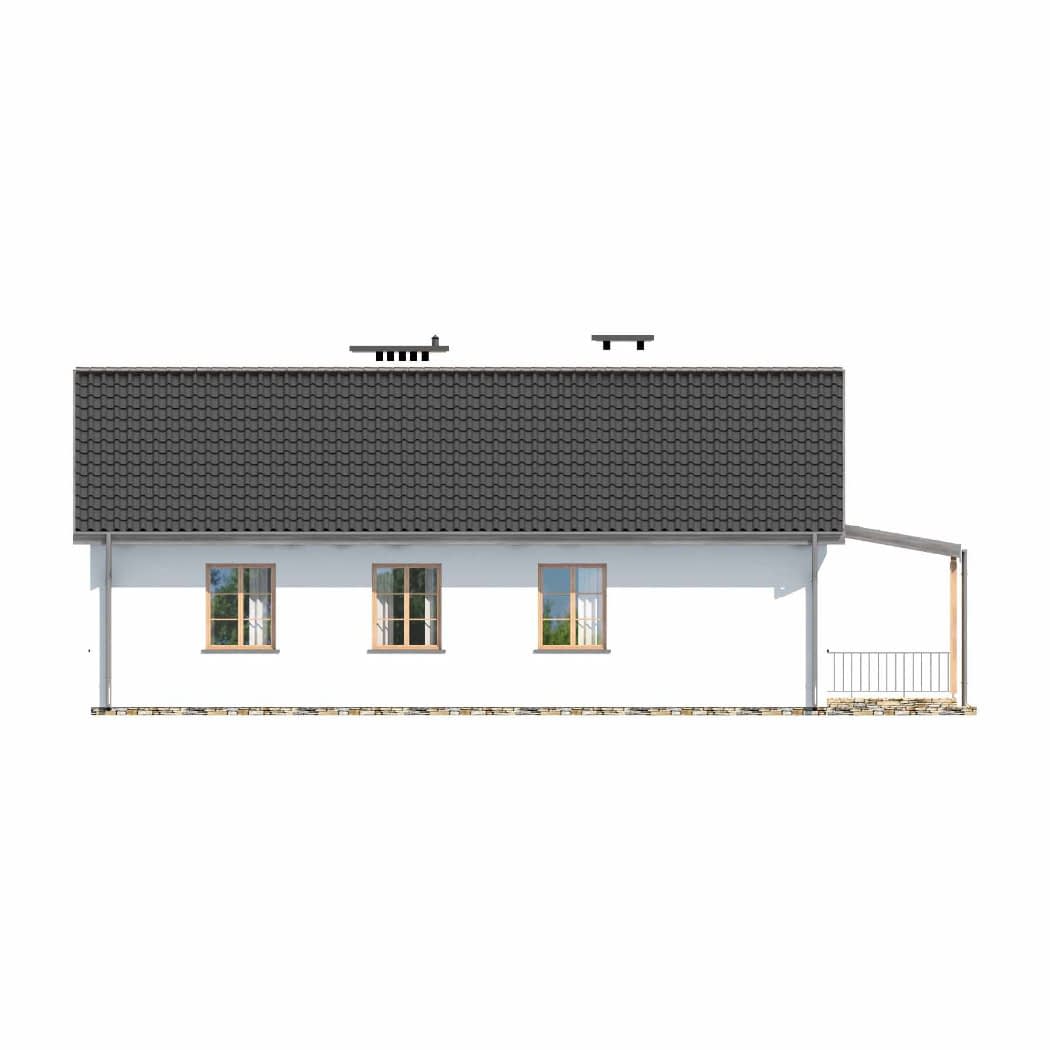

  • elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
  • zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

  • schemat instalacji wodno-kanalizacyjnej
  • schemat instalacji centralnego ogrzewania
  • schemat instalacji elektrycznej
  • schemat instalacji gazowej

Zmiany w projektach

  • Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.

*Oferta dodatków:
- zakup kosztorysu wraz lub po zakupie projektu gdzie kosztorys został wykonany - 250zł,
- zakup kosztorysu bez projektu - 450zł,
- zakup kosztorysu do projektu gdzie kosztorys nie był wykonywany - 450zł,
- zakup zestawienia materiałów do projektu do którego posiadamy zestawienie - 250 zł,
- zakup zestawienia bez projektu - 350 zł,
- zakup zestawienia do projektu gdzie nie było ono wykonywane - 450 zł.

Dodatki

Bezpłatne dodatki

Gratis

Zestaw umów

Gratis

Zmiany w projekcie

Gratis

Tablica budowy

Gratis

Dziennik budowy

Płatne dodatki

Dodatkowy egzemplarz projektu

250 zł

Kosztorys budowlany

250 zł

Zestawienie materiałów

250 zł
