- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa109.52 m²
- KondygnacjeParterowy, z poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu40°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

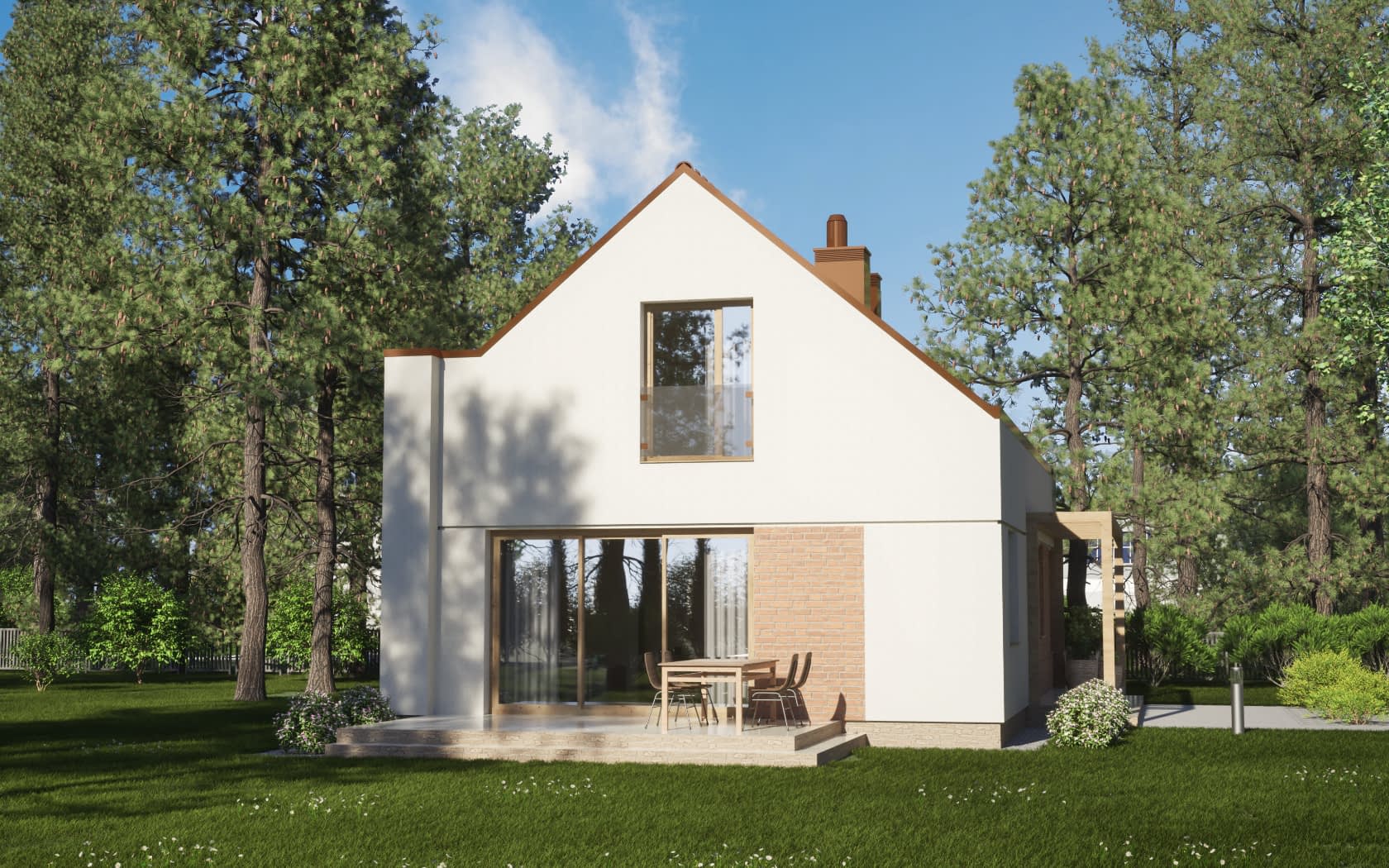

Nowoczesny dom parterowy dla rodziny. Parter składa się z wiatrołapu, pokoju dziennego ,dwóch pokoi sypialnych, kuchni, łazienki, toalety, pomieszczenia technicznego. Na poddaszu znajdują się dwa pokoje i łazienka. Budynek może zostać usytuowany w ostrej granicy lub zostać zbliźniaczony Powierzchnia dachu: 107,39m2 Powierzchnia stropodachu: 13,54m2Konstrukcja
Ściany zewnętrzne: murowane z ociepleniem.Strop: drewniany (pas dolny dźwigara)
Pokrycie dachu: bdachówka ceramiczna
Elewacja: tynk cienkowarstwowy, na fragmentach cegła elewacyjna ceramiczna, boniowanie
Projekt spełnia WT2021
EP 70
Ogrzewanie: kocioł gazowy
Rzuty

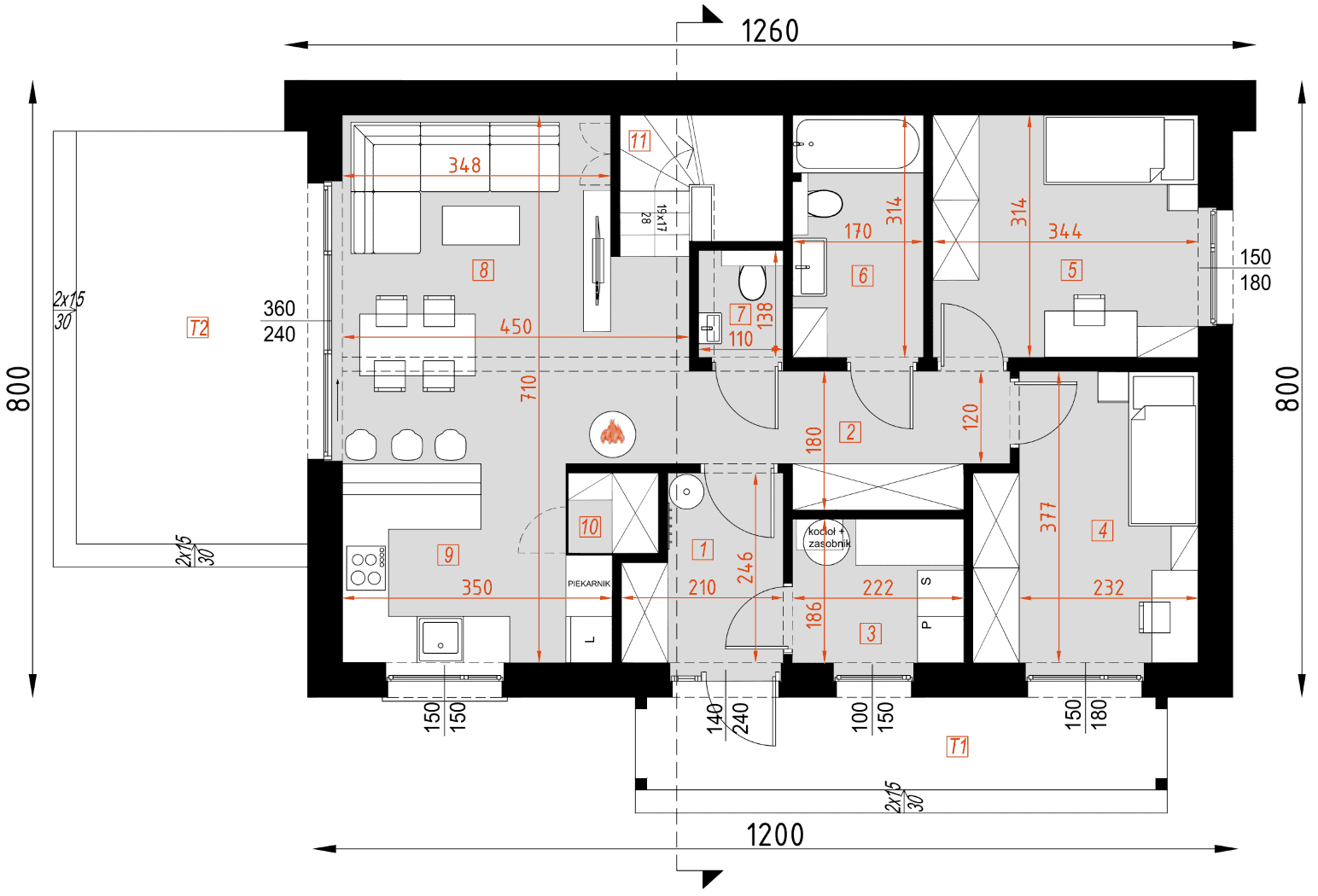

Parter
- wiatrołap4.47m²
- korytarz6.32m²
- pom. techniczne4.13m²
- pokój 110.25m²
- pokój 210.80m²
- łazienka5.34m²
- toaleta1.52m²
- salon18.47m²
- kuchnia8.31m²
- spiżarnia1.22m²
- schody4.92m²
- taras 110.35m²
- taras 218.64m²

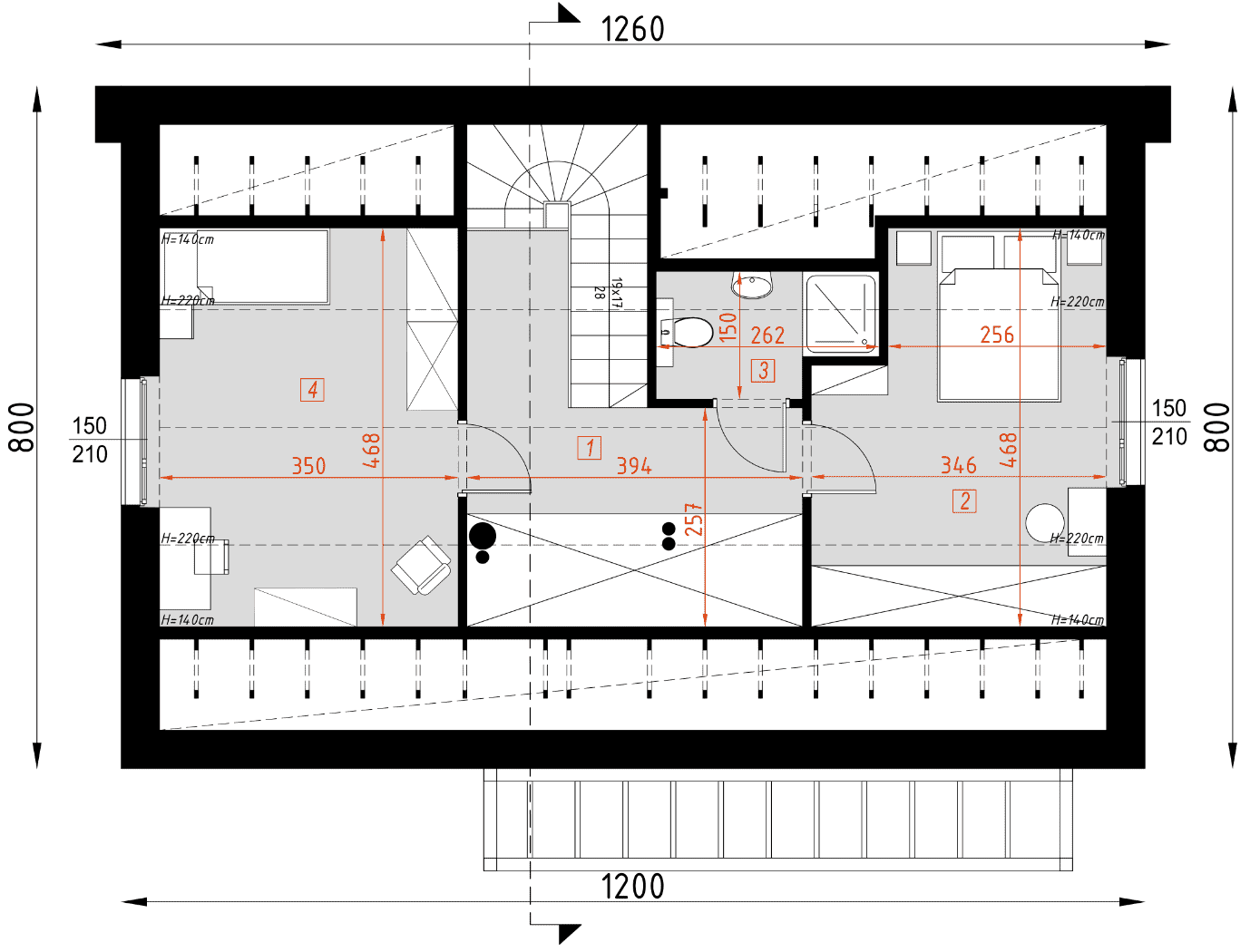

Poddasze
- komunikacja10.16m²(12.62m²)
- pokój 311.85m²(14.75m²)
- łazienka2.88m²(3.47m²)
- pokój 413.01m²(16.37m²)
Dane techniczne
- Powierzchnia użytkowa109.52 m²
- Powierzchnia zabudowy96.4 m²
- Liczba łazienek2
- Liczba pokoi5
- Kubatura561.36 m³
- Wysokość domu7.44 m

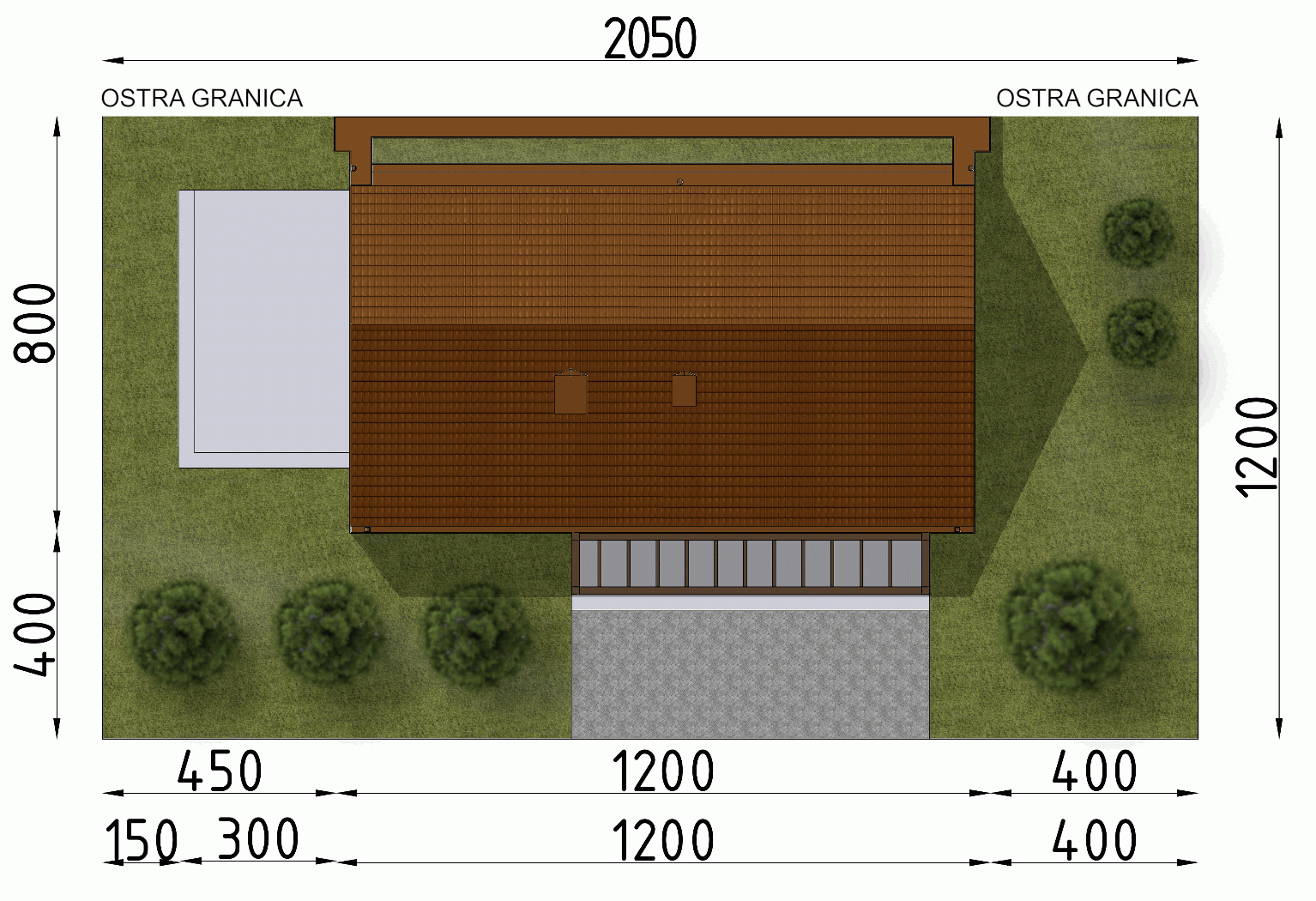

- Minimalne wymiary działki20.5 x 12m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu40°
Zawartość projektu
*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.
Projekty szkieletów, które nadal są koncepcjami, nie będą miały rysunków układów ścian i zestawienia drewna ścian (zestawienie więźby zostaje bez zmian).
W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.
Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.
Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.
Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.
Część architektoniczno-konstrukcyjną:
- rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
- rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
- rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
- rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
- przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

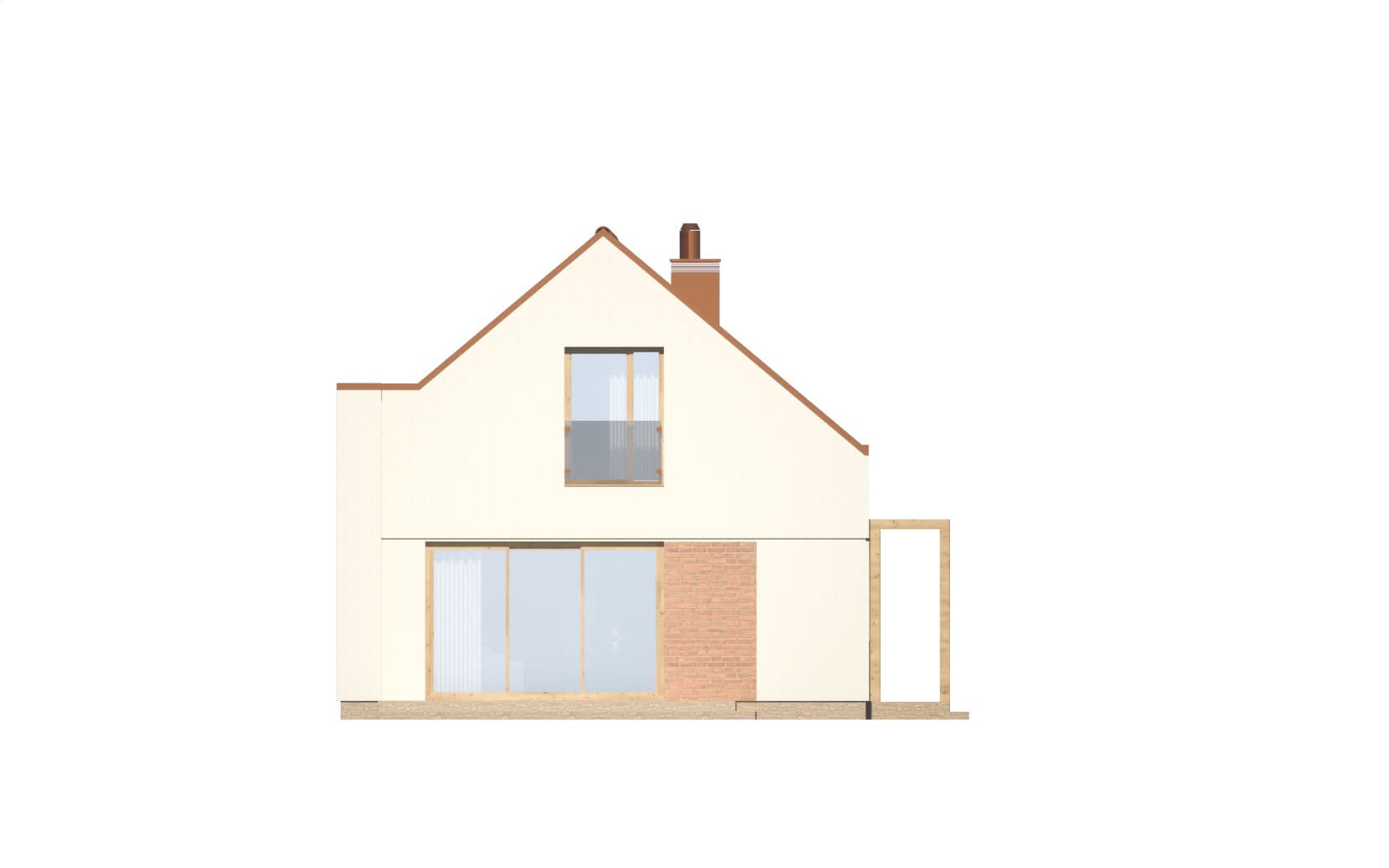

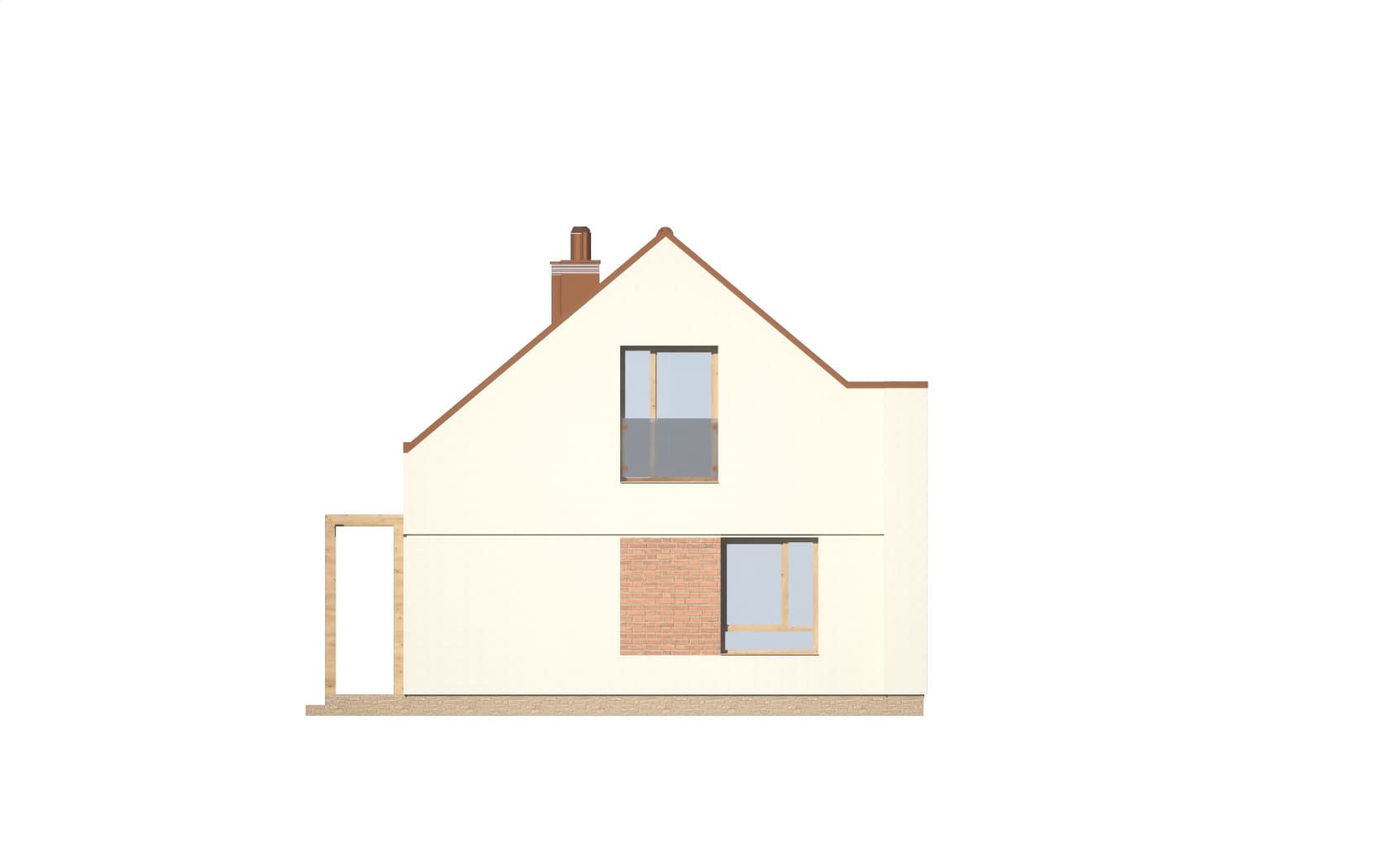

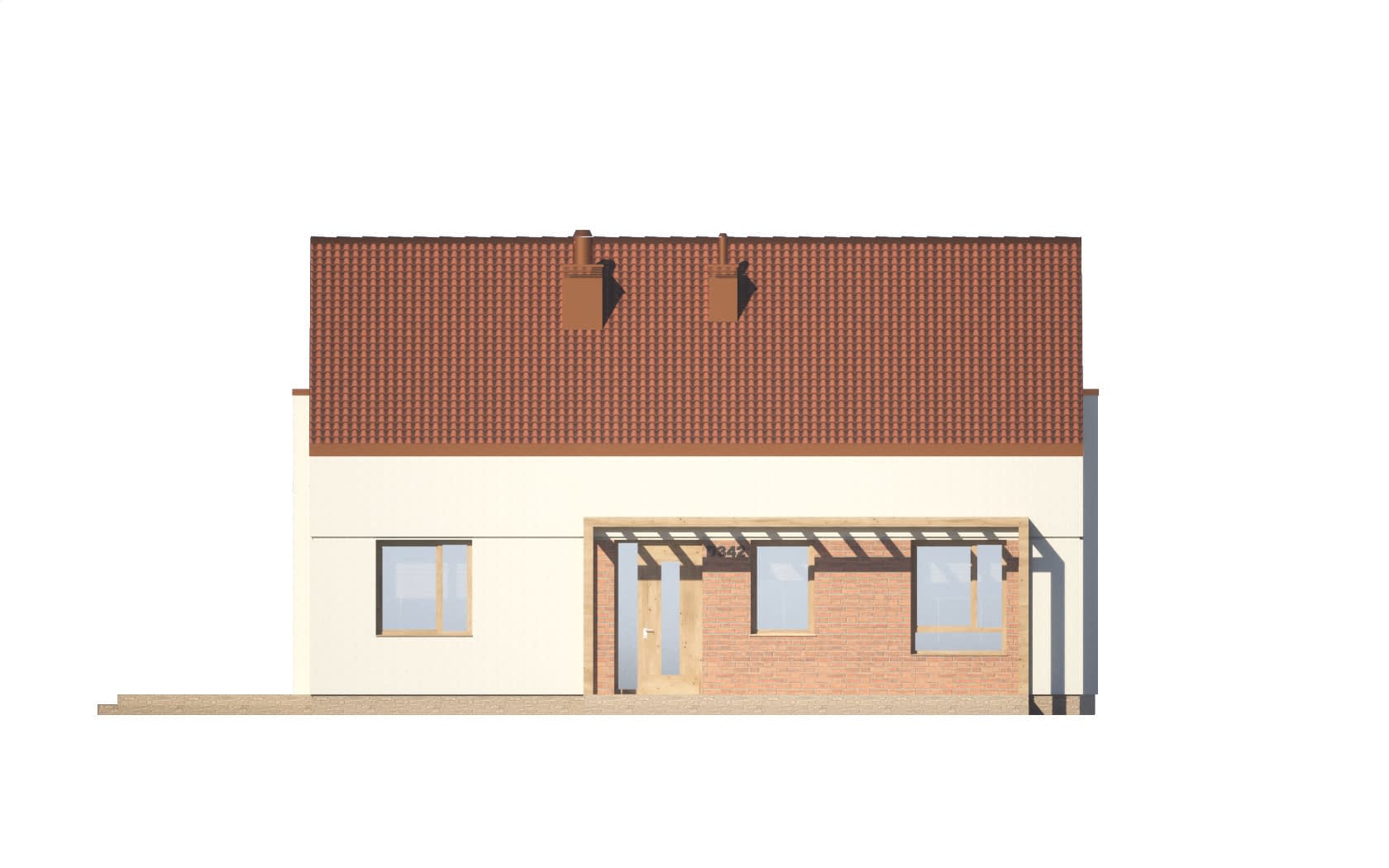

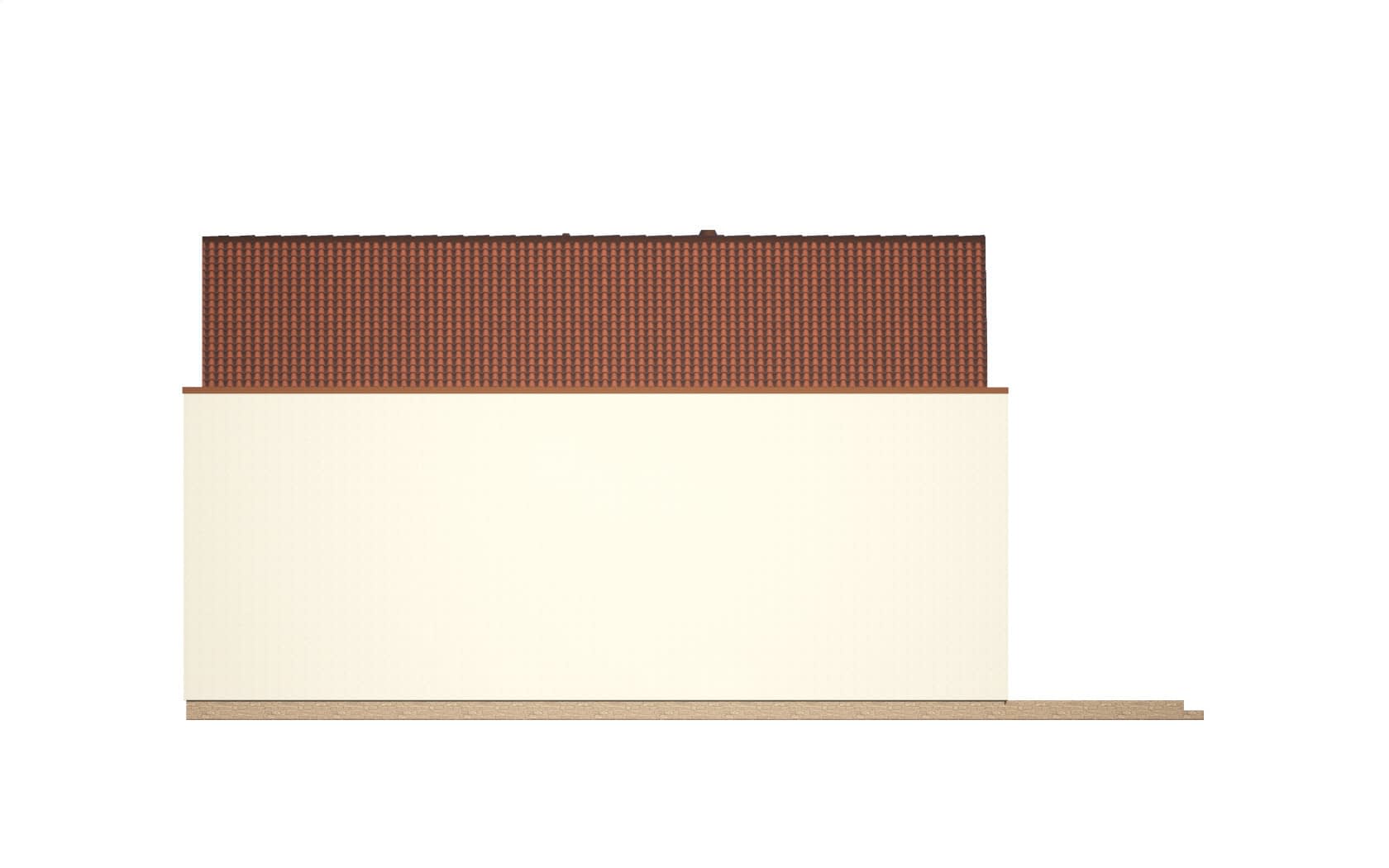

- elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
- zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie
Część instalacyjną:
- schemat instalacji wodno-kanalizacyjnej
- schemat instalacji centralnego ogrzewania
- schemat instalacji elektrycznej
- schemat instalacji gazowej - jeśli jest przewidziana w projekcie.
Zmiany w projektach
- Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
