Projekt domu D51 - Justyna wersja drewniana

Name: D51 - Justyna wersja drewniana
Brand: artinex PROJEKT
SKU: d51-justyna-wersja-drewniana
Price: 3549.00 PLN
Availability: InStock

D51 - Justyna wersja drewniana - wizualizacja 2

D51 - Justyna wersja drewniana - wizualizacja 3

D51 - Justyna wersja drewniana - wizualizacja 4

D51 - Justyna wersja drewniana - wizualizacja 5

D51 - Justyna wersja drewniana - wizualizacja 6

D51 - Justyna wersja drewniana - wizualizacja 7

D51 - Justyna wersja drewniana - wizualizacja 8

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 549 zł

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa53.32 m²
KondygnacjeParterowy
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu23°
Odbicie lustrzaneTak
Czas realizacji14 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Budynek jednorodzinny, parterowy. Z sieni dostajemy się do obszernego pokoju dziennego, w którym znajduje się kominek oraz wyjście na duży i zadaszony taras. Pokój ten jest także bezpośrednio połączony z kuchnią. Po lewej stronie od wejścia znajduje sie strefa nocna, w której skład wchodzą dwa pokoje sypialne i łazienka.

Konstrukcja

Ściany zewnętrzne: szkielete drewniany;
Strop: drewniany
Konstrukcja dachu: drewniany, wiązar dachowy.
Pokrycie dachu: blachodachówka,
Elewacja: tynk cienkowarstwowy, na fragmentach ścian deski i płytki klinkierowe
PROJEKT SPEŁNIA WT2021

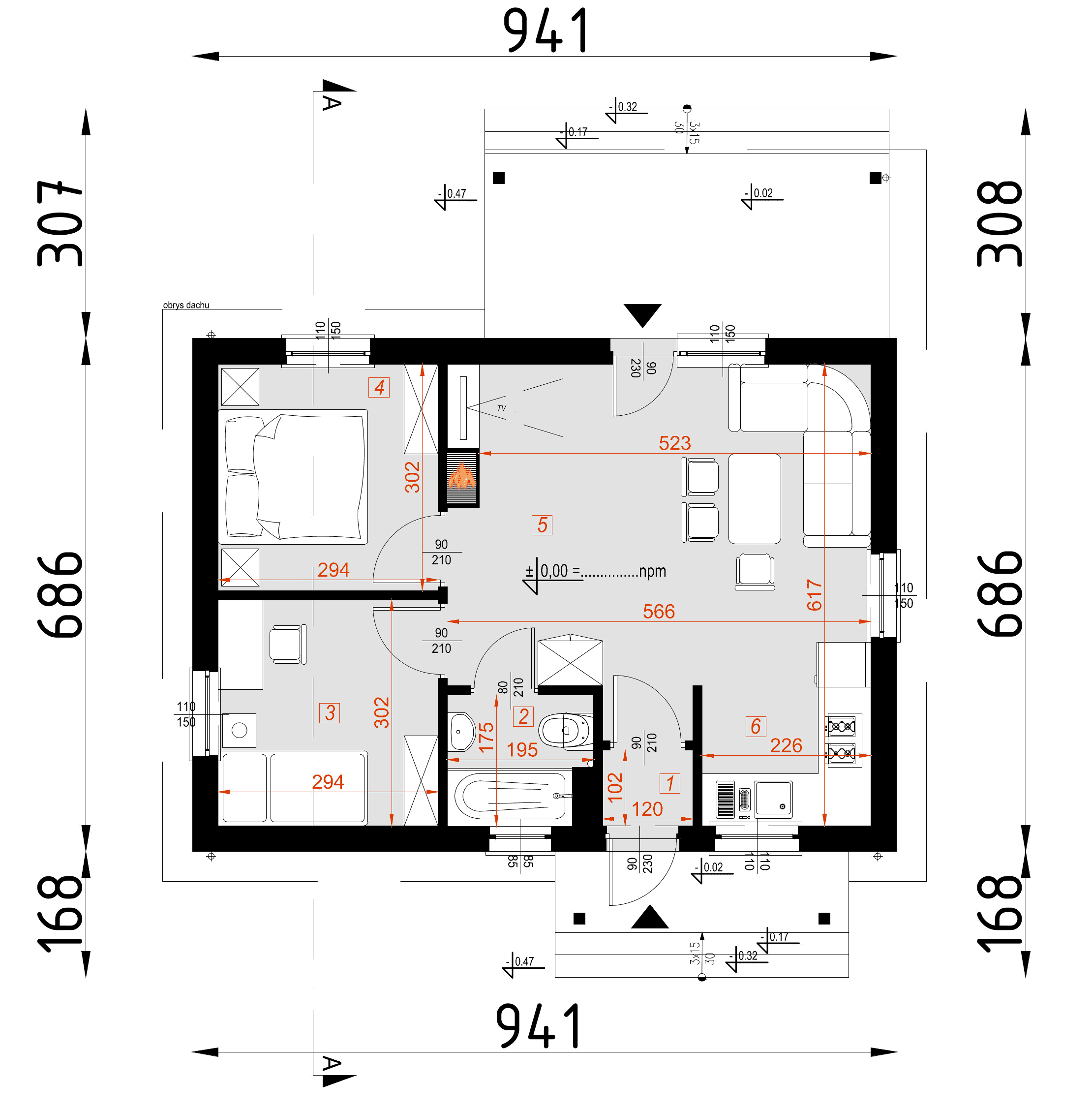

Rzuty

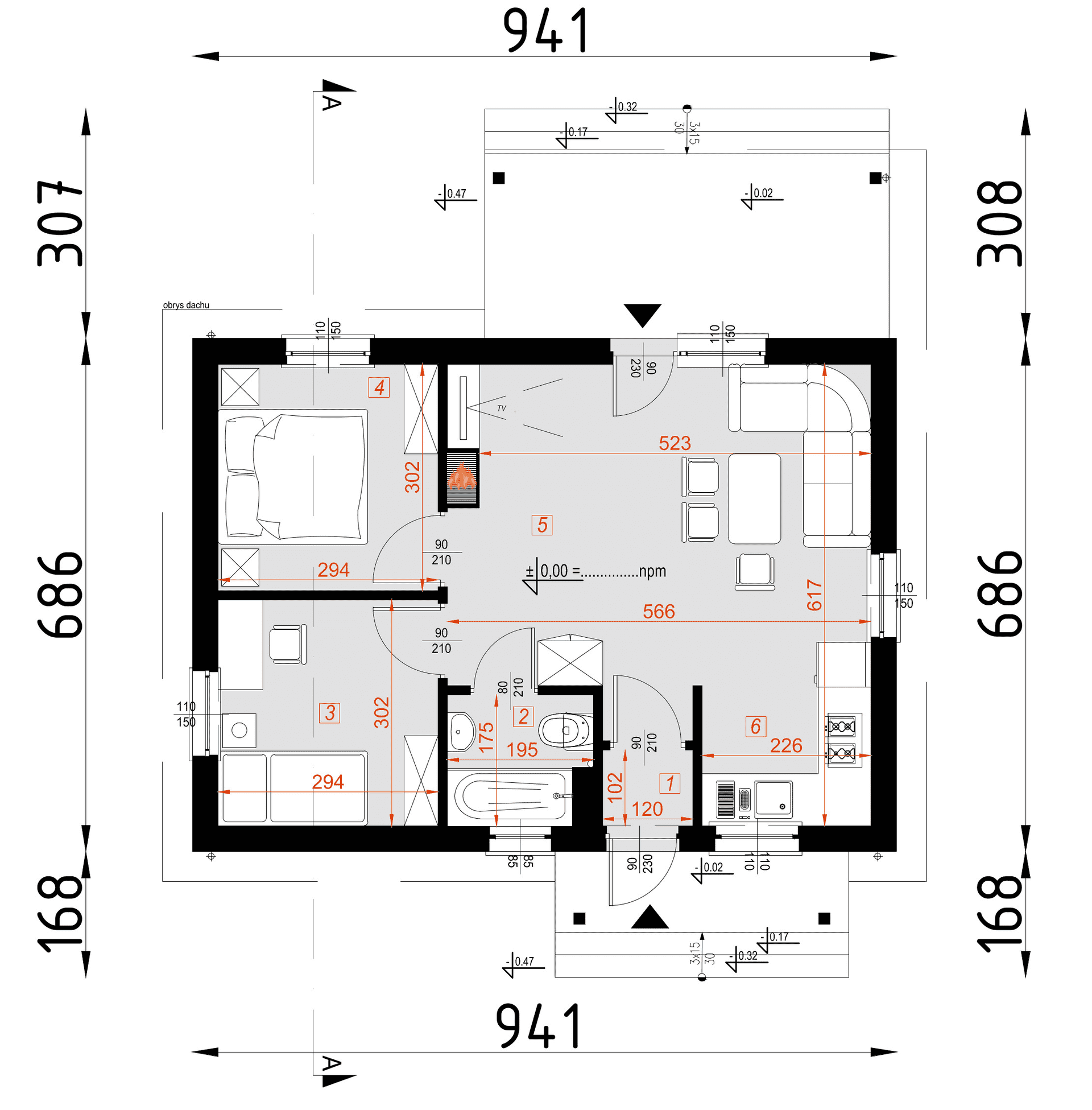

Parter

przedsionek1.22 m²
łazienka3.20m²
sypialnia8.87 m²
sypialnia8.87 m²
pokój dzienny i hall25.41m²
kuchnia5.75 m²
taras13.84 m²
taras4.65 m²

Dane techniczne

Powierzchnia użytkowa53.32 m²
Powierzchnia zabudowy64.77 m²
Liczba łazienek1
Liczba pokoi2
Kubatura264.5 m³
Wysokość domu5.45 m

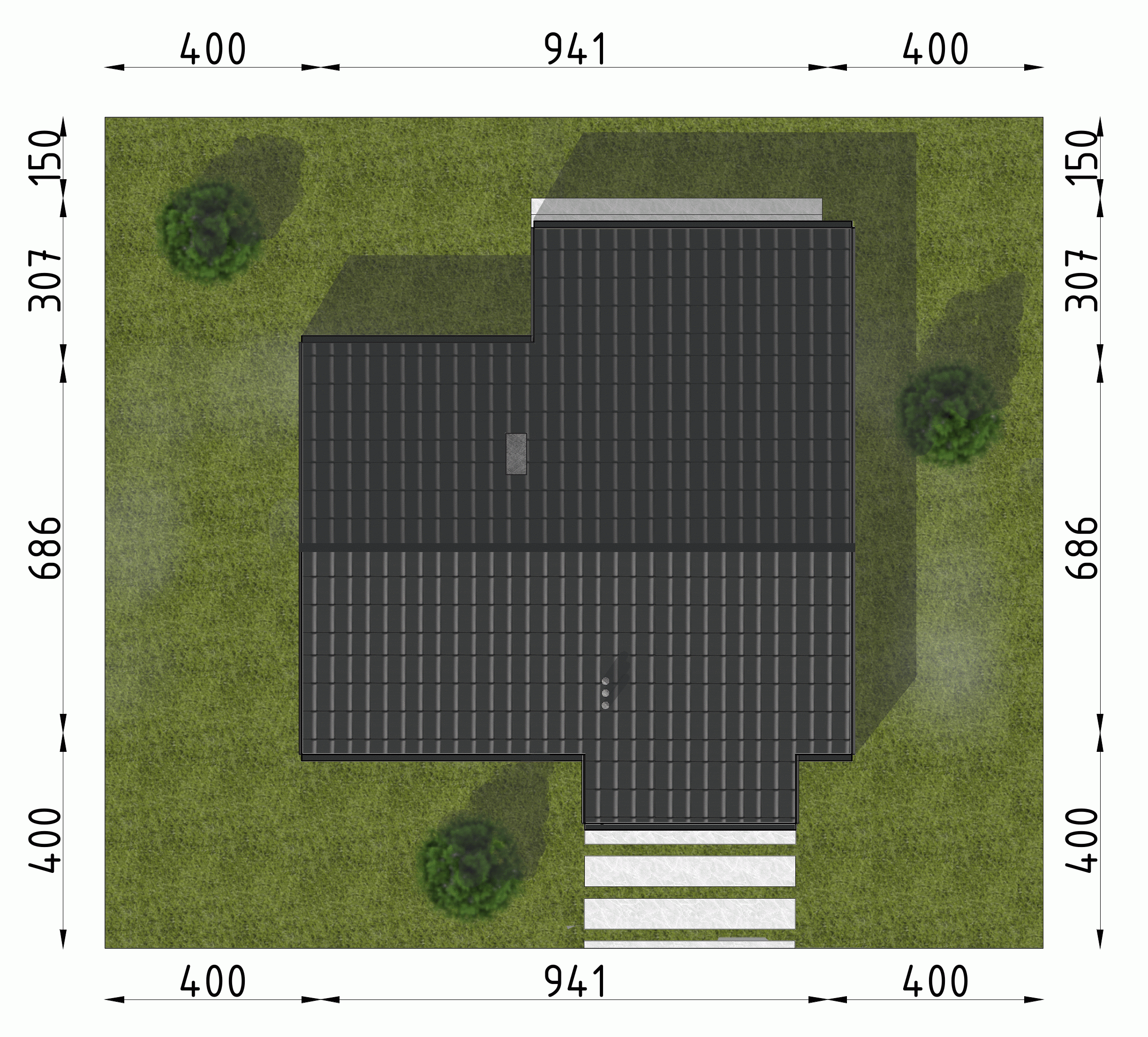

Minimalne wymiary działki15.43 x 17.41m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu23°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

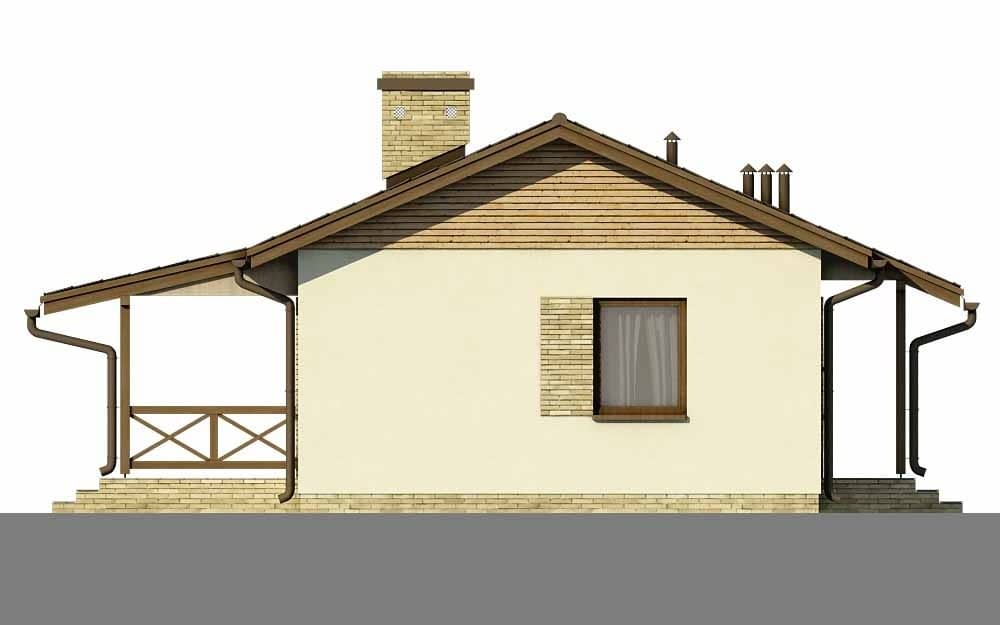

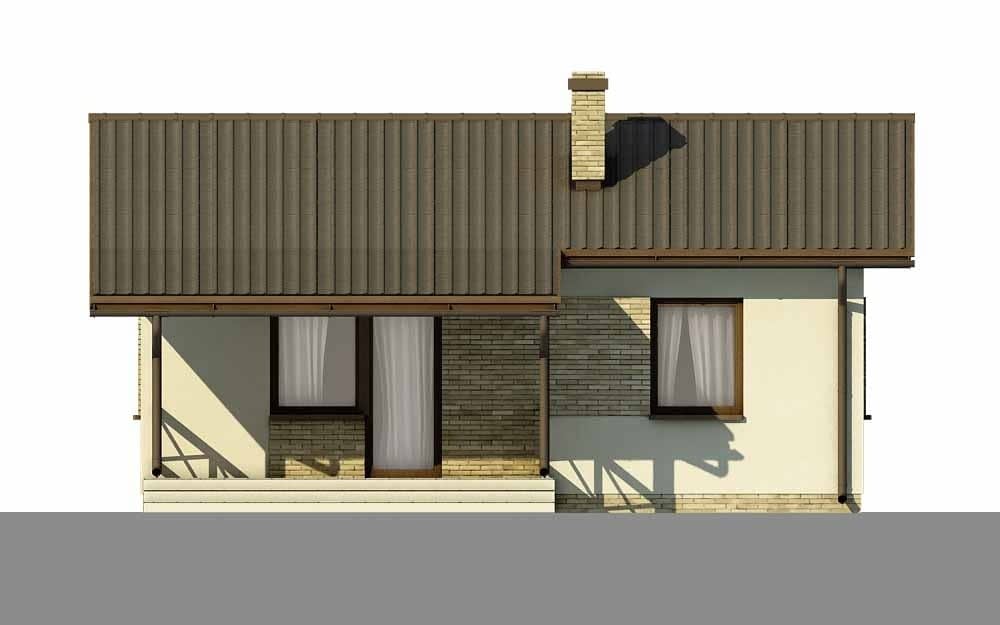

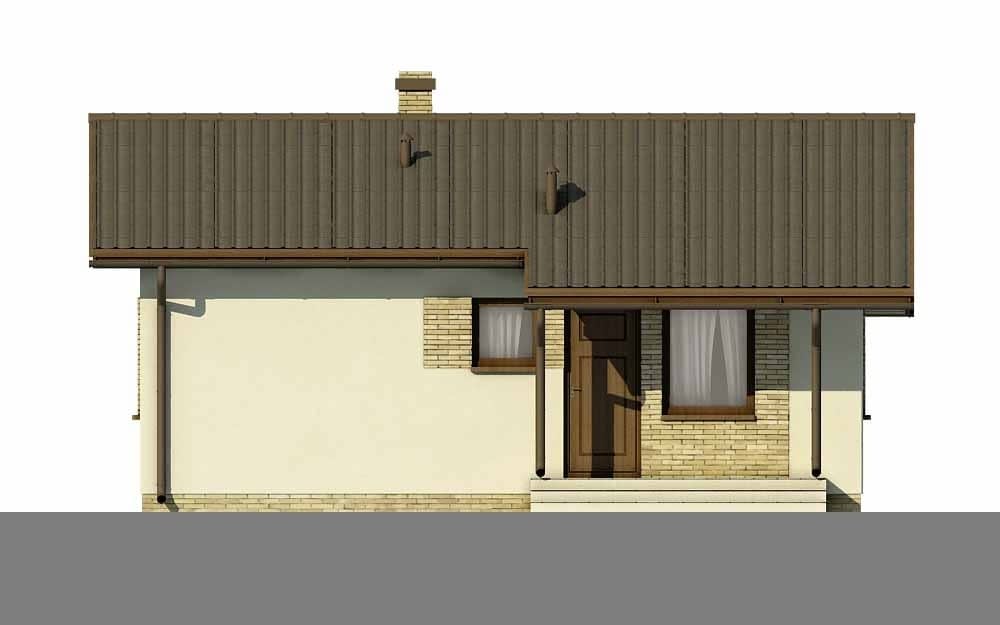

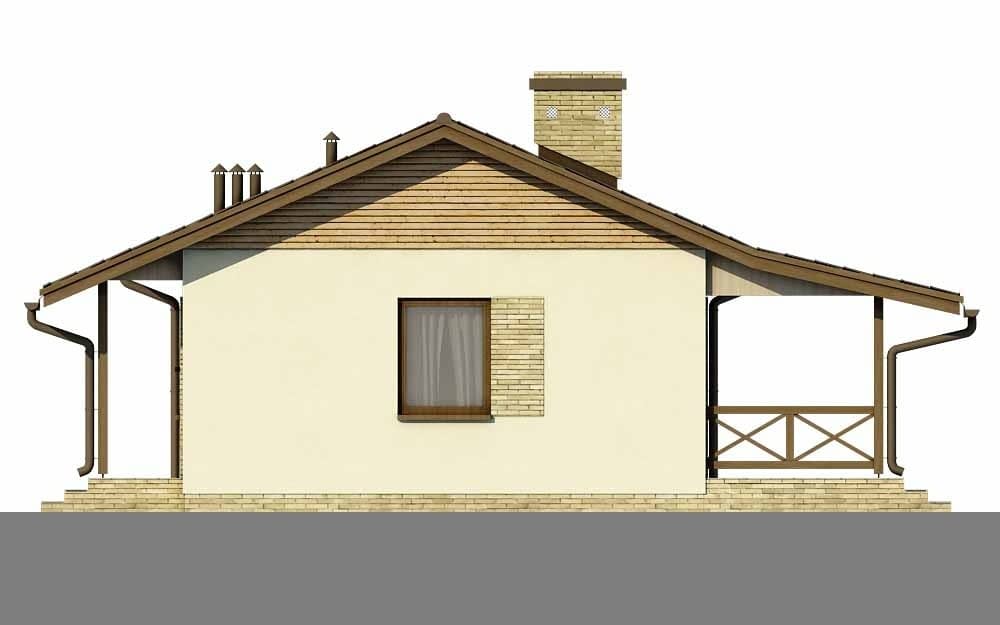

elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
