Projekt domu D87A - WT2021

Name: D87A - WT2021
Brand: artinex PROJEKT
SKU: d87a
Price: 3999.00 PLN
Availability: InStock

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 999 zł

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa141.64 m²
KondygnacjeDwupiętrowy i więcej, z poddaszem
GarażJednostanowiskowy
DachCzterospadowy
Kąt nach. dachu20°
Odbicie lustrzaneTak
Czas realizacji21 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Jeśli szukają Państwo niepowtarzalnego domu piętrowego to projekt D87 WT2021 będzie idealną propozycją. Dom bez wątpienia wyróżnia się spośród innych projektów domów jednorodzinnych. Nowoczesna bryła wzbogacona o niebanalne dodatki architektoniczne tworzy zaskakujący efekt. Garaż jednostanowiskowy jest wkomponowany w bryłę domu w ścianie bocznej wraz z dużym pomieszczenie technicznym idealnym dla majsterkującego Pana Domu. Od strony ogrodu do budynku przylega rozległy taras z kominkiem i miejscem do grillowania, który będzie doskonałym miejscem wypoczynku w ciepłe, słoneczne dni. Piękny efekt wizualny tworzy kremowa kolorystyka elewacji połączona z naturalnymi elementami – drewnem i kamieniem.

Konstrukcja

Ściany zewnętrzne dwuwarstwowe: bloczki 24 + 20cm ocieplenia WT2021
Ściany wewnętrzne: bloczki 12 cm
Strop: gęstożebrowy
Pokrycie dachu: blachodachówka
Elewacje: tynk cienkowarstwowy na fragm. płyty z piaskowca
PROJEKT SPEŁNIA WT2021
EP=70 WT2021
Ogrzewanie gazowe

Rzuty

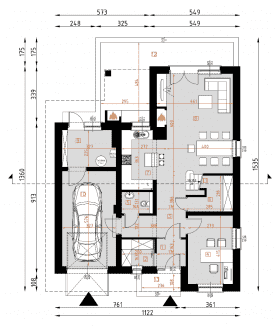

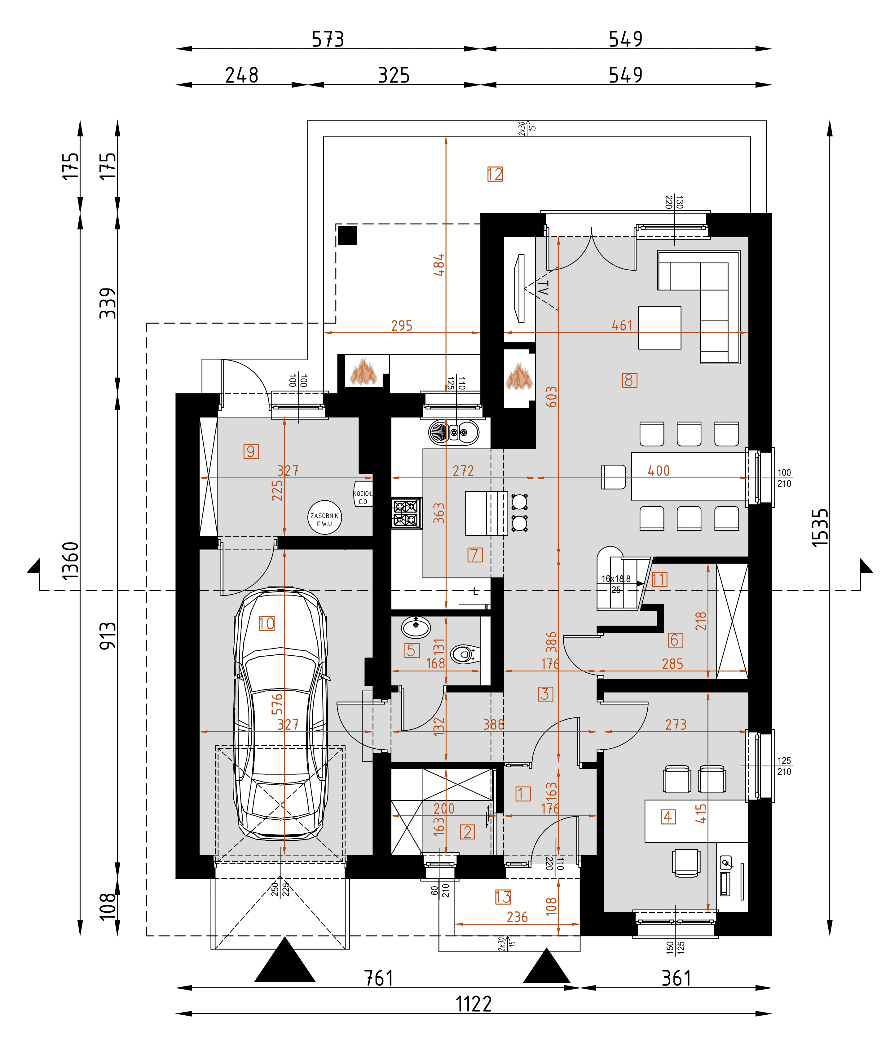

Parter

przedsionek2.86
garderoba3.26
hall9.23
gabinet11.31
wc2.46
schowek1.40
kuchnia7.39
salon / jadalnia28.15
pom. techniczne7.07
garaż18.76
taras 127.44
taras 23.68

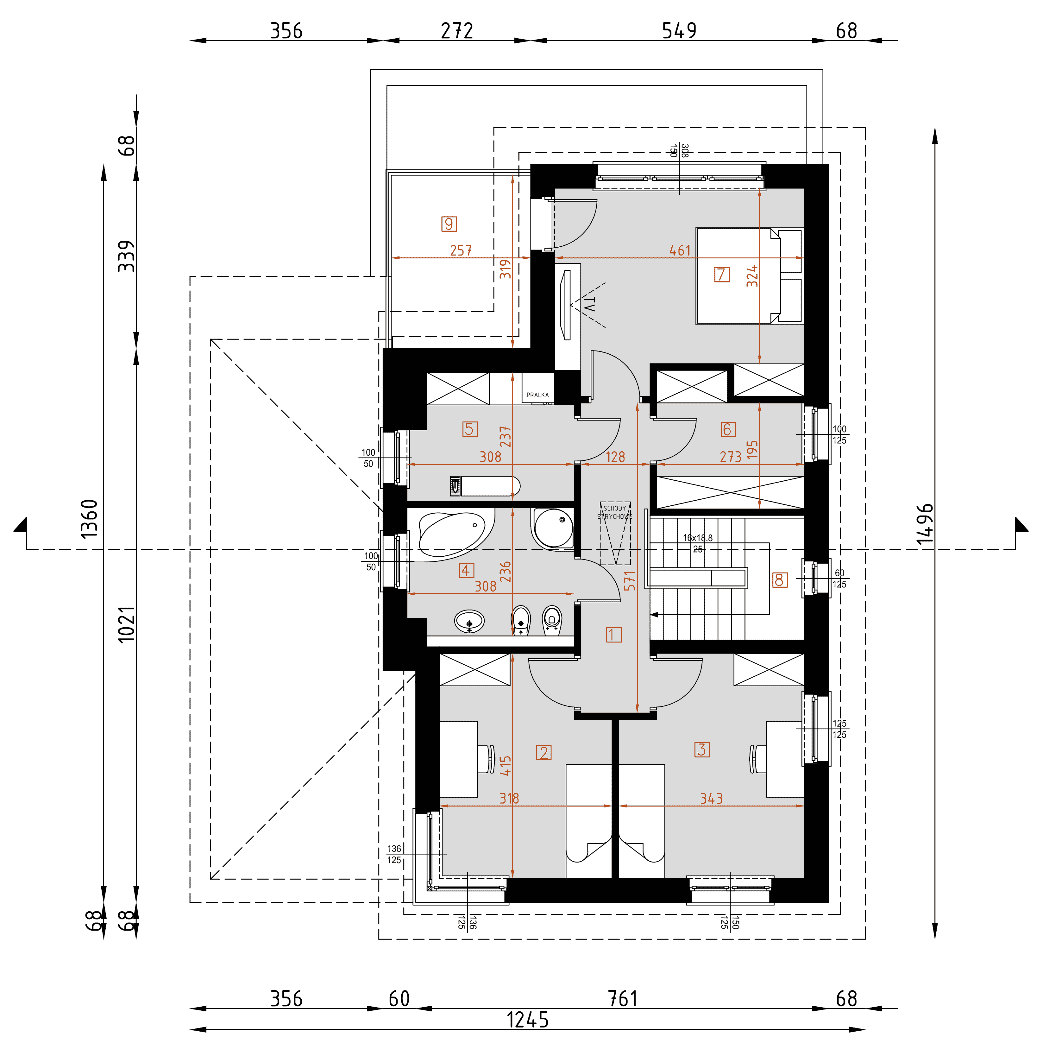

Poddasze

korytarz7.17
pokój 112.34
pokój 213.36
łazienka7.70
pralnia6.70
garderoba6.10
sypialnia16.50
schody5.71
balkon8.21

Dane techniczne

Powierzchnia użytkowa141.64 m²
Powierzchnia zabudowy124.87 m²
Liczba łazienek2
Liczba pokoi4
Kubatura684 m³
Wysokość domu7.91 m

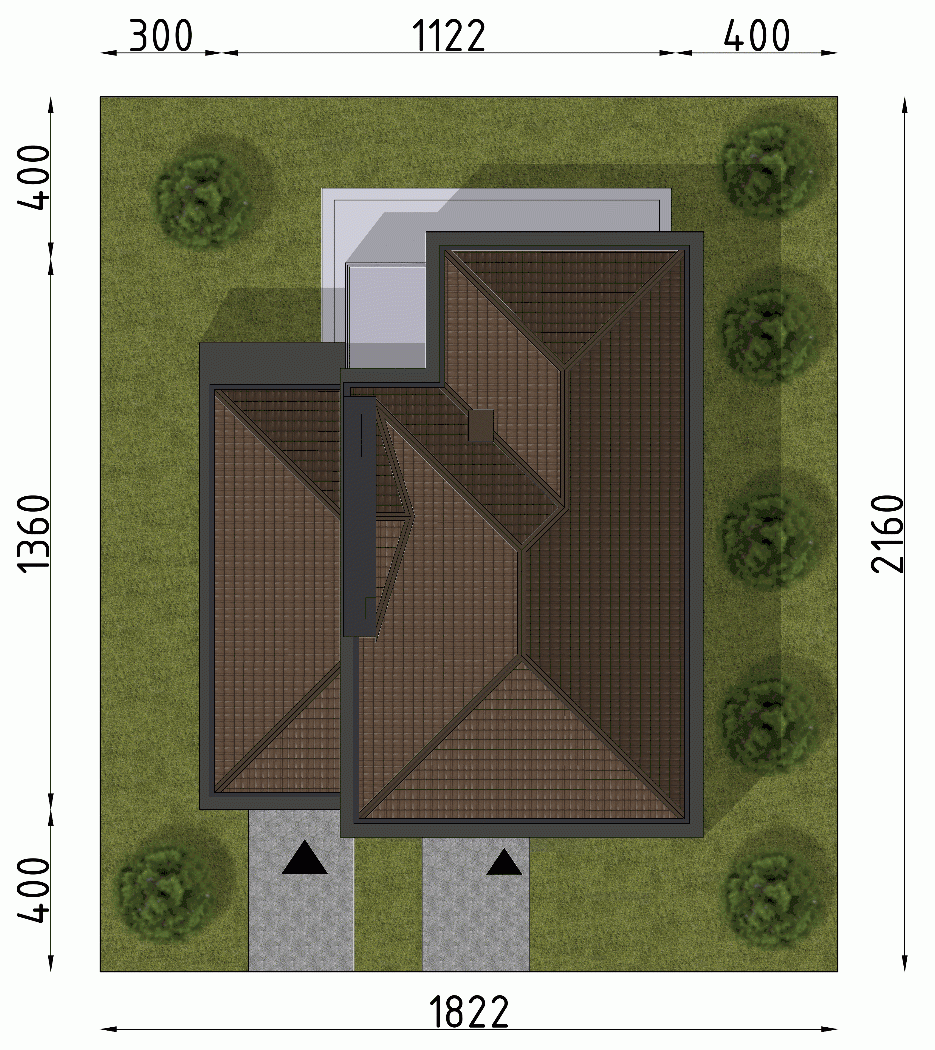

Minimalne wymiary działki21.6 x 18.22m
GarażJednostanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu20°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 6 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 3 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.
elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
