Projekt domu D03 - WT2021 Eluńka

Name: D03 - WT2021 Eluńka
Brand: artinex PROJEKT
SKU: d03-elunka-1
Price: 2800.00 PLN
Availability: InStock

Autor projektu:artinex PROJEKT

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

2 800 zł2 450 zł

Oszczędź: 350,00zł

Cena przed promocją: 2 800 zł

Promocja ważna do

30-06-2025

Zadaj pytanie

Typ projektuWolnostojący
StylTradycyjny
Powierzchnia użytkowa135.85 m²
KondygnacjeDwupiętrowy i więcej, z poddaszem
GarażBez garażu
DachDwuspadowy
Kąt nach. dachu37°
Odbicie lustrzaneTak
Czas realizacji21 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

Prezentowany dom jest przeznaczony jest dla czteroosobowej rodziny i ewentualnie seniora rodu. Projekt dwukrotnie prezentowany w katalogach pokonkursowych MURATORA na Dom Dostępny, co zaowocowało kilkudziesięcioma realizacjami na terenie całego kraju. Szeroki okap dachu chroni taras przed zbytnim nasłonecznieniem jak również umożliwia korzystanie z niego podczas deszczu. Dom posiada wygodny układ funkcjonalny z podziałem na część dzienną obejmującą kuchnię, jadalnię, pokój dzienny i mniejszą łazienkę oraz część nocną z pokojami sypialnymi i większą łazienką. Możliwe jest oddzielenie kuchni od pokoju dziennego. Od strony sypialni można dobudować garaż lub wiatę na samochód. Możliwe jest ogrzewanie domu kominkiem w oparciu o system kanałów rozprowadzających ciepłe powietrze i centrali rozdzielczej.

Konstrukcja

Ściany zewnętrzne: murowane, dwuwarstwowe,
Strop: gęstożebrowy
Konstrukcja dachu: drewniany, wiązar dachowy
Pokrycie dachu: blachodachówka,
Elewacja: tynk cienkowarstwowy, na fragmentach ścian deski i płytki klinkierowe
Ogrzewanie: gazowe
EP 70 projekt spełnia WT2021

Rzuty

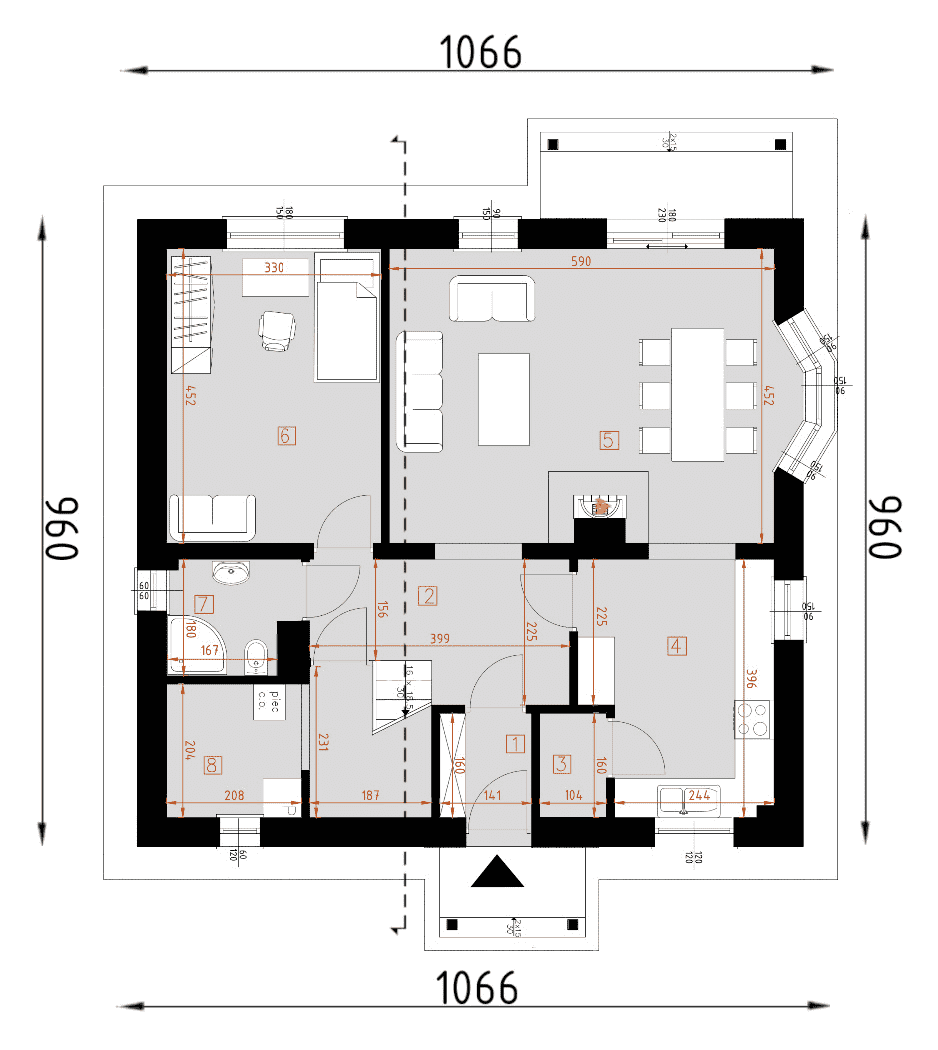

Parter

wiatrołap2.24 m²
hall7.89 m²
spiżarnia1.65 m²
kuchnia11.00 m²
salon27.83 m²
pokój14.88m²
łazienka3.50 m²
razem:68.99
kotłownia5.20 m²

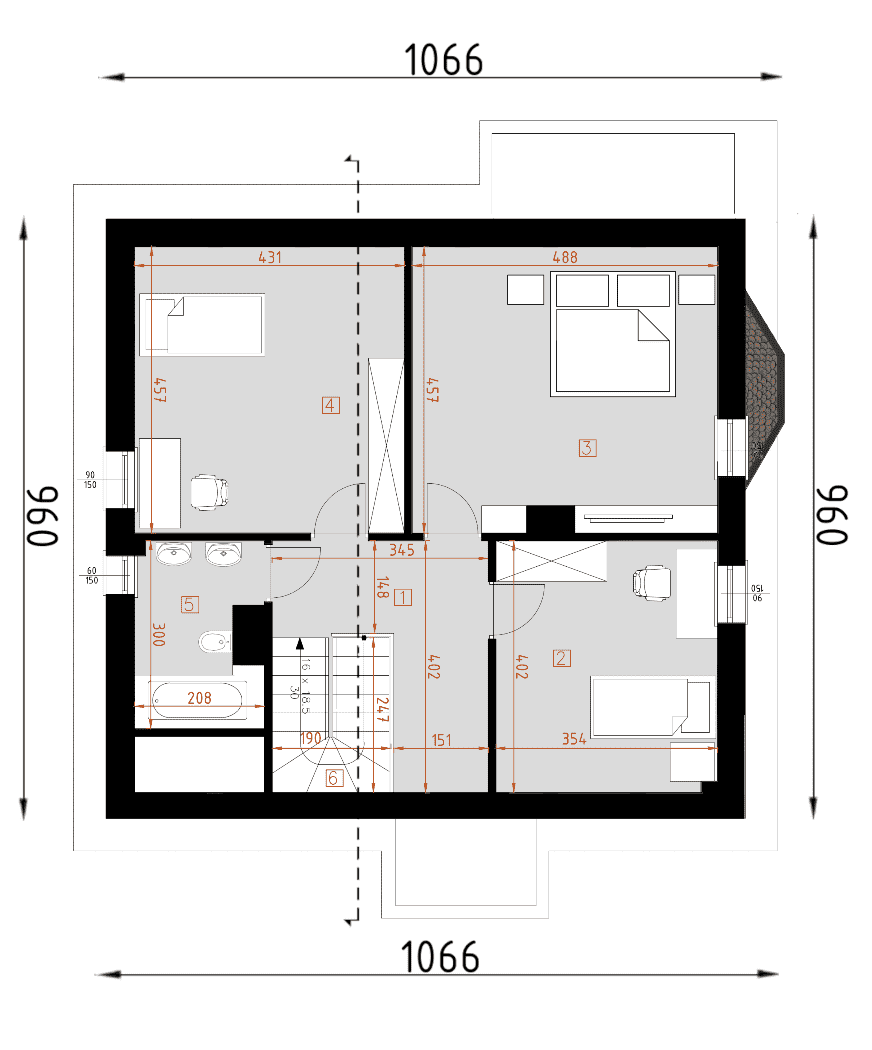

Poddasze

hall10.00(11.40)m²
pokój10.50(14.24)m²
pokój16.14(22.00)m²
pokój14.50(19.72)m²
łazienka5.90(6.18)m²
schody4.62(4.62)m²
razem:61.66(78.16)m²

Dane techniczne

Powierzchnia użytkowa135.85 m²
Powierzchnia zabudowy98.69 m²
Liczba łazienek2
Liczba pokoi4
Kubatura610.04 m³
Wysokość domu7.89 m

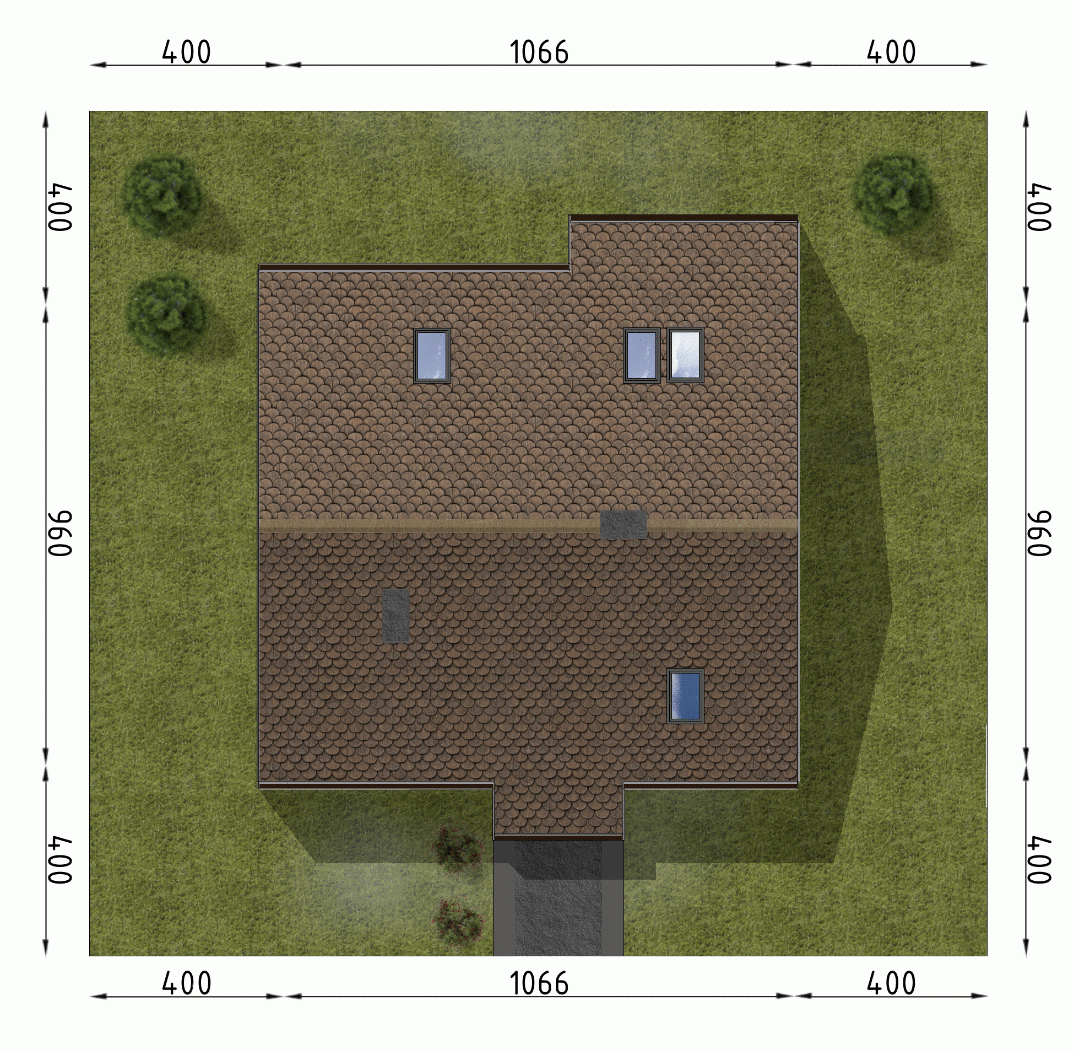

Minimalne wymiary działki18.66 x 17.6m
GarażBez garażu
Rodzaj dachuDwuspadowy
Kąt nach. dachu37°

Zawartość projektu

*-ważne informacje dodatkowe, zmiany z dnia 22.05.2023r.

Projekty szkieletów, które nadal są koncepcjami, nie będą miały rysunków układów ścian i zestawienia drewna ścian (zestawienie więźby zostaje bez zmian).

W związku z kolejnymi zmianami w prawie dotyczącymi projektów gotowych od 01.06.2023r. Klienci zamawiający projekt zobowiązani są do przekazania danych inwestora. Dane te będą drukowane na stronach tytułowych oraz w tabelach rysunkowych w projekcie.

Plomby w projektach pozostają bez zmian. Nie rozplombowany projekt będzie można zwrócić na dotychczasowych zasadach.

Projekty domów jednorodzinnych oraz garaży sprzedajemy w 5 egzemplarzach - 3 egzemplarze architektoniczno-budowlane oraz 2 egzemplarze techniczne.

Projekt architektoniczno-budowlany stanowi część projektu budowlanego, który jest podstawą do wydania Decyzji o pozwoleniu na budowę. Projekt budowlany składa się z:
- projektu architektoniczno-budowlanego,
- projektu technicznego,
- projektu zagospodarowania działki.

Część architektoniczno-konstrukcyjną:

rzut fundamentów – dokładne rozmieszczenie fundamentów, wymiary ław fundamentowych i głębokość ich posadowienia.
rzuty wszystkich kondygnacji (np. parter, piwnica, piętro) – rozmieszczenie i wymiary wszystkich pomieszczeń, rozmieszczenie i wielkość otworów okiennych i drzwiowych, rozmieszczenie kominów, sugerowana aranżacja wnętrz.
rzut więźby dachowej – wymiary i rozmieszczenie elementów konstrukcji dachu.
rzut dachu – wymiary dachu, kąt nachylenia wszystkich połaci dachu, rozmieszczenie okien połaciowych, lukarn, kominów.
przekroje pionowe – rysunki budynku po pionowym przecięciu, pokazują wszystkie elementy konstrukcji budynku, czyli warstwy podłogi, stropów, dachu.

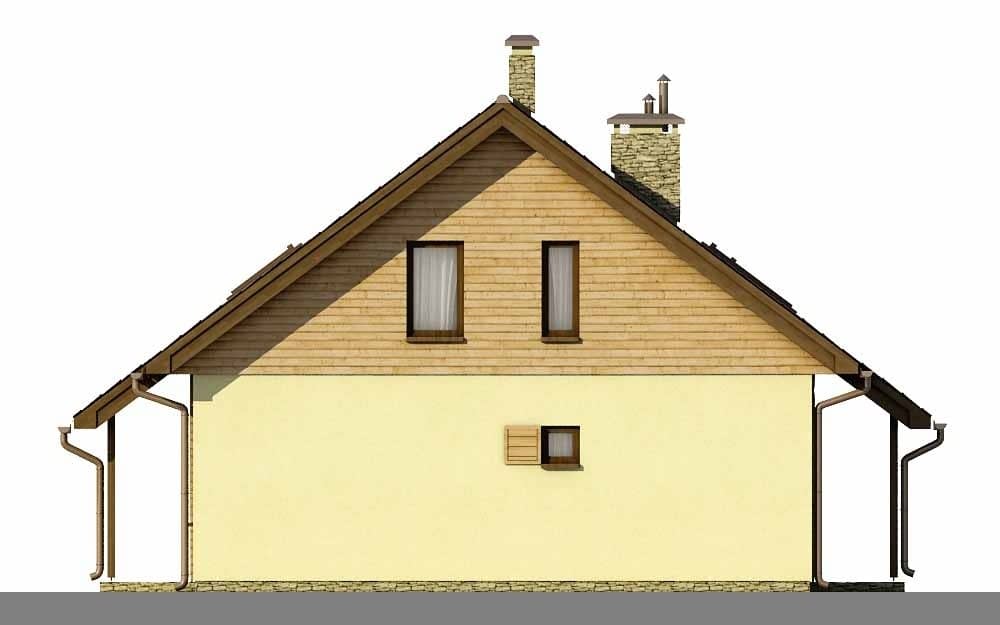

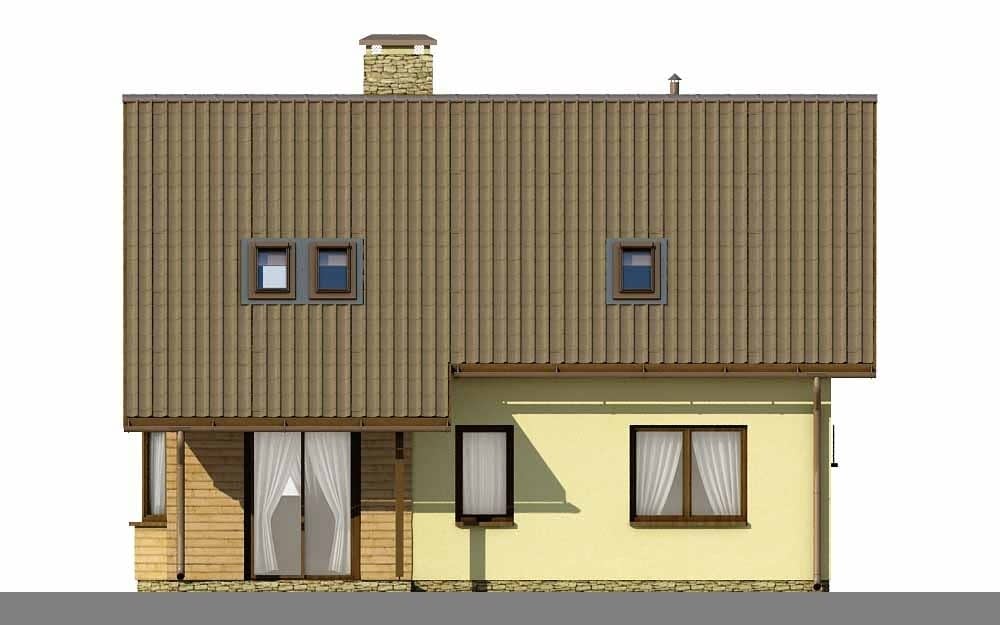

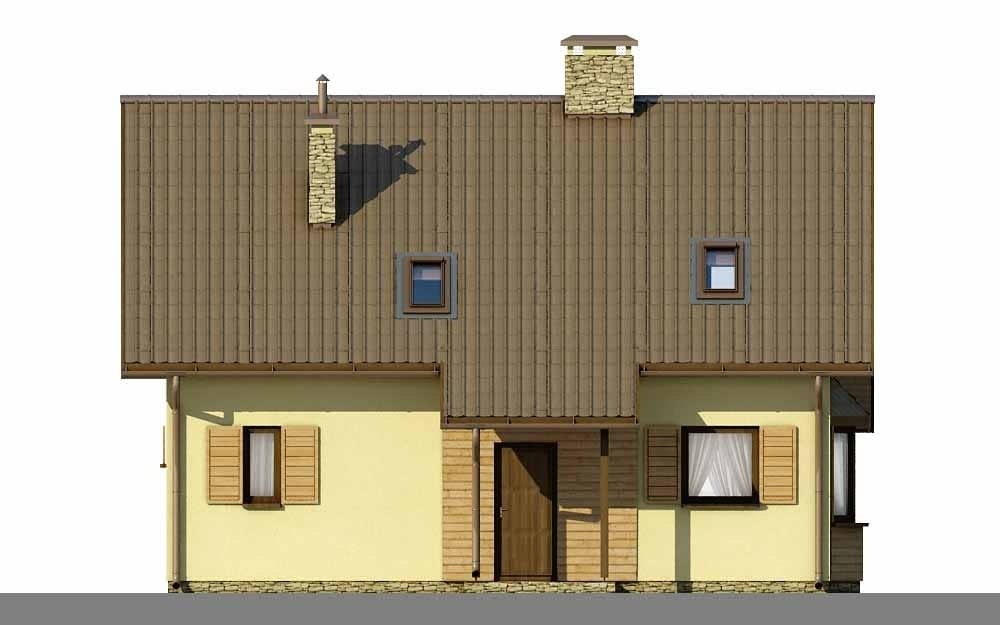

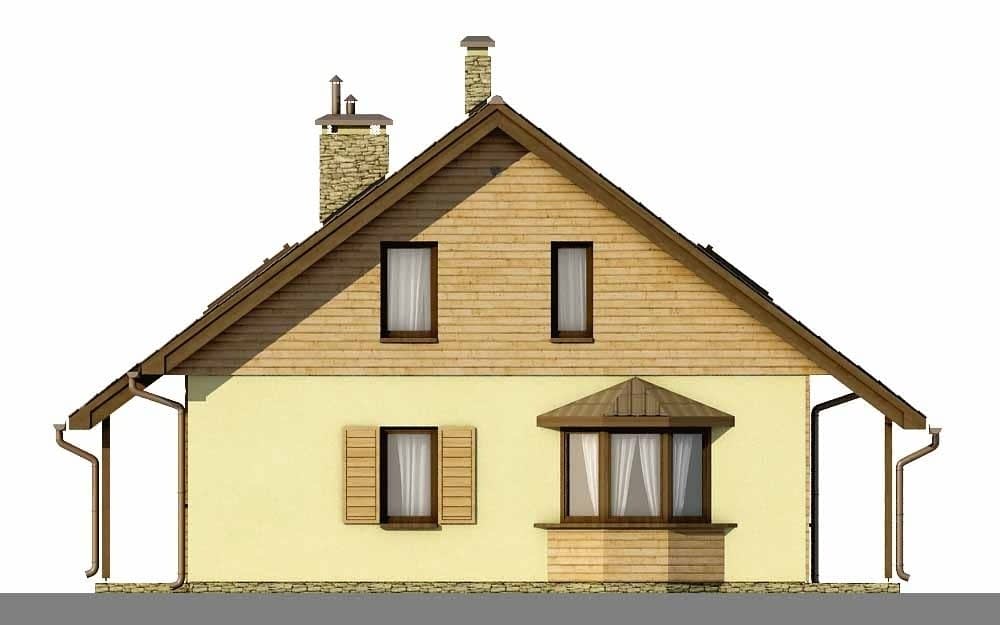

elewacje (frontowa, dwie elewacje boczne, ogrodowa) – dokładny wygląd domu z każdej strony.
zestawienie stolarki okiennej i drzwiowej – wymiary okien i drzwi wykorzystanych w projekcie

Część instalacyjną:

schemat instalacji wodno-kanalizacyjnej
schemat instalacji centralnego ogrzewania
schemat instalacji elektrycznej
schemat instalacji gazowej - jeśli jest przewidziana w projekcie.

Zmiany w projektach

Razem z projektem możemy dostarczyć bezpłatnie podpisaną przez autora projektu zgodę na określone zmiany. W myśl ustawy o ochronie praw autorskich jest ona wymagana do wprowadzenia przez architekta adaptującego zmian adaptacyjnych w projekcie. Po otrzymaniu projektu należy udać się do lokalnego architekta, który naniesie dom na działkę i przygotuje projekt zagospodarowania działki oraz dokona zmian w projekcie. Z nim można indywidualnie ustalić koszt i termin adaptacji. Zależy on od zakresu i stopnia złożoności prac projektowych.
