Projekt domu Da Vinci JU z garażem
Rabat -300 zł
+2
- Typ projektuWolnostojący
- Powierzchnia użytkowa128.1 m²
- Kondygnacje
- GarażJednostanowiskowy
- Kąt nach. dachu25°
- Odbicie lustrzaneTak
- Czas realizacjido 10 dni roboczych Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Da Vinci w wersji Ytong to średniej wielkości dom parterowy z garażem jednostanowiskowym wbudowanym w niezwykle prostą bryłę z dwuspadowym dachem. Dzięki wydłużonemu ku tyłowi prawie prostokątnemu planowi, będzie można ten dom wpasować też na wąską działkę o szerokości poniżej 19m. Wnętrze domu rozplanowane jest wokół centralnego korytarza, prowadzącego ku otwartemu pokojowi dziennemu, który połączony jest z nowocześnie zaprojektowaną kuchnią z wyspą. Rząd trzech sypialni przedziela blok z łazienkami, z których mniejsza dostępna jest wyłącznie z pokoju rodziców, tak jak i garderoba. Dokumentację zamówić można w wersji standard lub lustro.Rzuty

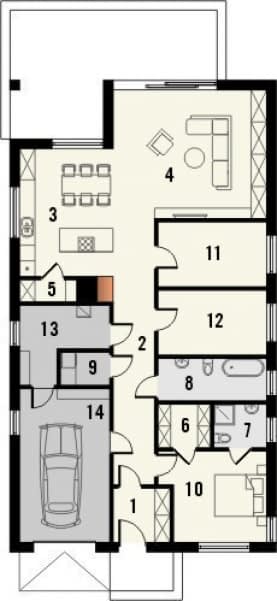

Parter
- 1. wiatrołap4.5
- 2. hall12.7
- 3. kuchnia18.2
- 4. pokój dzienny32.7
- 5. spiżarnia1.9
- 6. garderoba3.4
- 7. łazienka3.4
- 8. łazienka6.8
- 9. pralnia2.4
- 10. pokój13.3
- 11. pokój10.5
- 12. pokój10.5
- 13. pom. gospodarcze7.8
- 14. garaż20.5

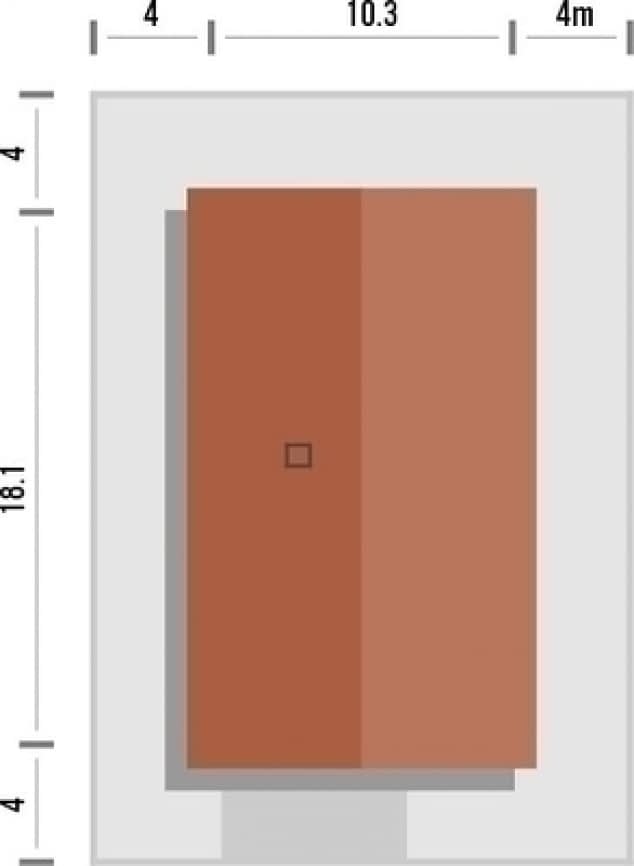

Rzut na działce
Dane techniczne
- Powierzchnia użytkowa128.1 m²
- Powierzchnia zabudowy185.2 m²
- Kubatura882 m³
- Wysokość domu6.21 m
- Minimalne wymiary działki26.1 x 18.3m
- GarażJednostanowiskowy
- Kąt nach. dachu25°
Zawartość projektu
Dokumentacja projektowa dostarczana jest Państwu w trzech identycznych egzemplarzach projektu architektoniczno-budowlanego służących do uzyskania pozwolenia na budowę jednego domu wraz z jednym, dwutomowym egzemplarzem projektu technicznego, który nie jest załączany do wniosku o pozwolenie na budowę i nie podlega urzędowemu zatwierdzeniu. Wszystkie projekty domów są zgodne z warunkami technicznymi WT 2021.
W projekcie architektoniczno-budowlanym opisane zostały podstawowe dane budynku, takie jak: zestawienie powierzchni pomieszczeń, warstwy budowlane, materiały wykończeniowe, dane dotyczące warunków ochrony przeciwpożarowej. Rysunki przedstawiają elewacje, rzuty fundamentów i wszystkich kondygnacji, rzut dachu oraz przekrój. Wykonane są w skali 1:100 za wyjątkiem przekrojów pokazanych w większej skali - 1:50.
Pierwszy tom projektu technicznego zawiera opis branż konstrukcyjnej, instalacji sanitarnych oraz wewnętrznych instalacji elektrycznych, a także charakterystykę energetyczną oraz analizę środowiskowo-ekonomiczną. Na rysunkach konstrukcyjnych pokazane są fundamenty wraz z przekrojami szczegółowymi oraz rzut konstrukcji i stropu, na którym zlokalizowane są wszystkie elementy z podaniem sposobu ich zbrojenia, więźba wraz z zestawieniem drewna oraz zestawienie stolarki otworowej. Projekt instalacji elektrycznych obejmuje rozdzielnicę budynku i lokalizację wszystkich gniazd wtykowych, źródeł światła i wyłączników, fotowoltaikę oraz schematy instalacji odgromowej. W części instalacji sanitarnych zawarte są rzuty kondygnacji z poszczególnymi instalacjami (w zakresie wewnętrznej instalacji wod.-kan, c.o., gazu i wentylacji mechanicznej z rekuperacją) oraz rozwinięcia. Drugi tom projektu technicznego stanowią obliczenia konstrukcyjne.
Darmowy zielony pakiet do projektu oznacza, że w tej samej cenie można otrzymać wariant z ogrzewaniem przy zastosowaniu ekologicznej pompy ciepła powietrze-woda i podłogówką we wszystkich pomieszczeniach, zamiast standardowego pieca gazowego zasilającego stalowe grzejniki płytowe.
Prosimy podczas składania zamówienia poinformować nas o wybranej opcji centralnego ogrzewania, która ma znaleźć się w dokumentacji.
Bezpłatna zgoda na zmiany na etapie adaptacji: do każdego z projektów wydajemy całkowicie bezpłatną zgodę na wprowadzenie praktycznie dowolnych zmian dopasowujących domek do indywidualnych wymagań inwestora. Radzimy jednak bezwzględnie wprowadzić je jeszcze przed uzyskaniem pozwolenia na budowę i przy udziale adaptujących też inne branże, nie tylko architekturę. Szczególne polecany jest udział konstruktora, jeżeli zmieniane są poszczególne elementy konstrukcyjne lub wręcz cały schemat konstrukcji. Prosimy nie zapomnieć o podaniu planowanych zmian podczas składania zamówienia na projekt, ale można też o zgodę wystąpić w dowolnym terminie już po jego zakupie.
