Dom przy Alabastrowej 57

3 490 zł

Projekt domu Dom przy Alabastrowej 57

Autor projektu:Galeria domów
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 490 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa117.67 m²
  • Kondygnacjez poddaszem
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 21 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Reklama

Termoorganika baner
Fakro baner

Opis

Opis projektu

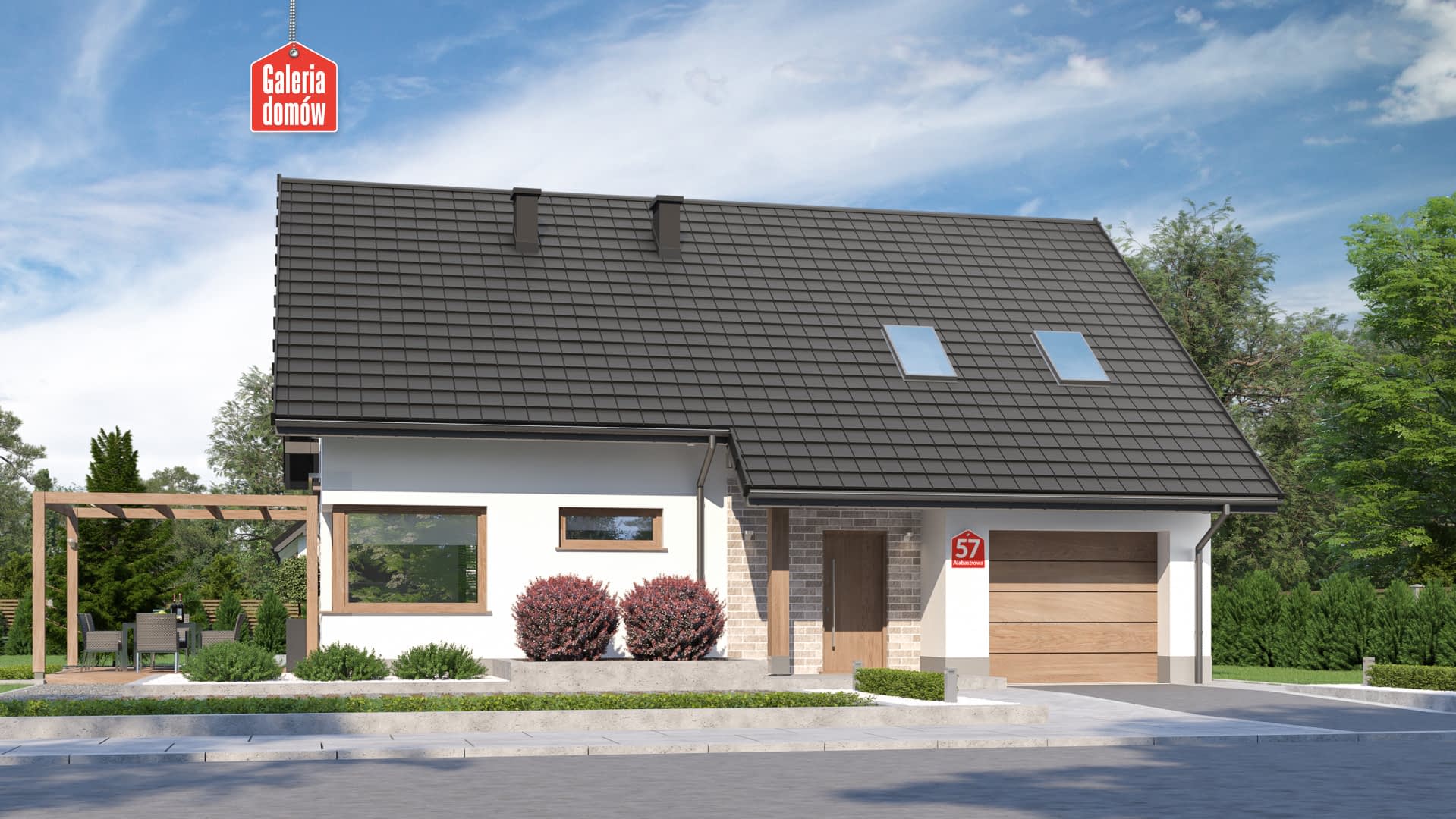

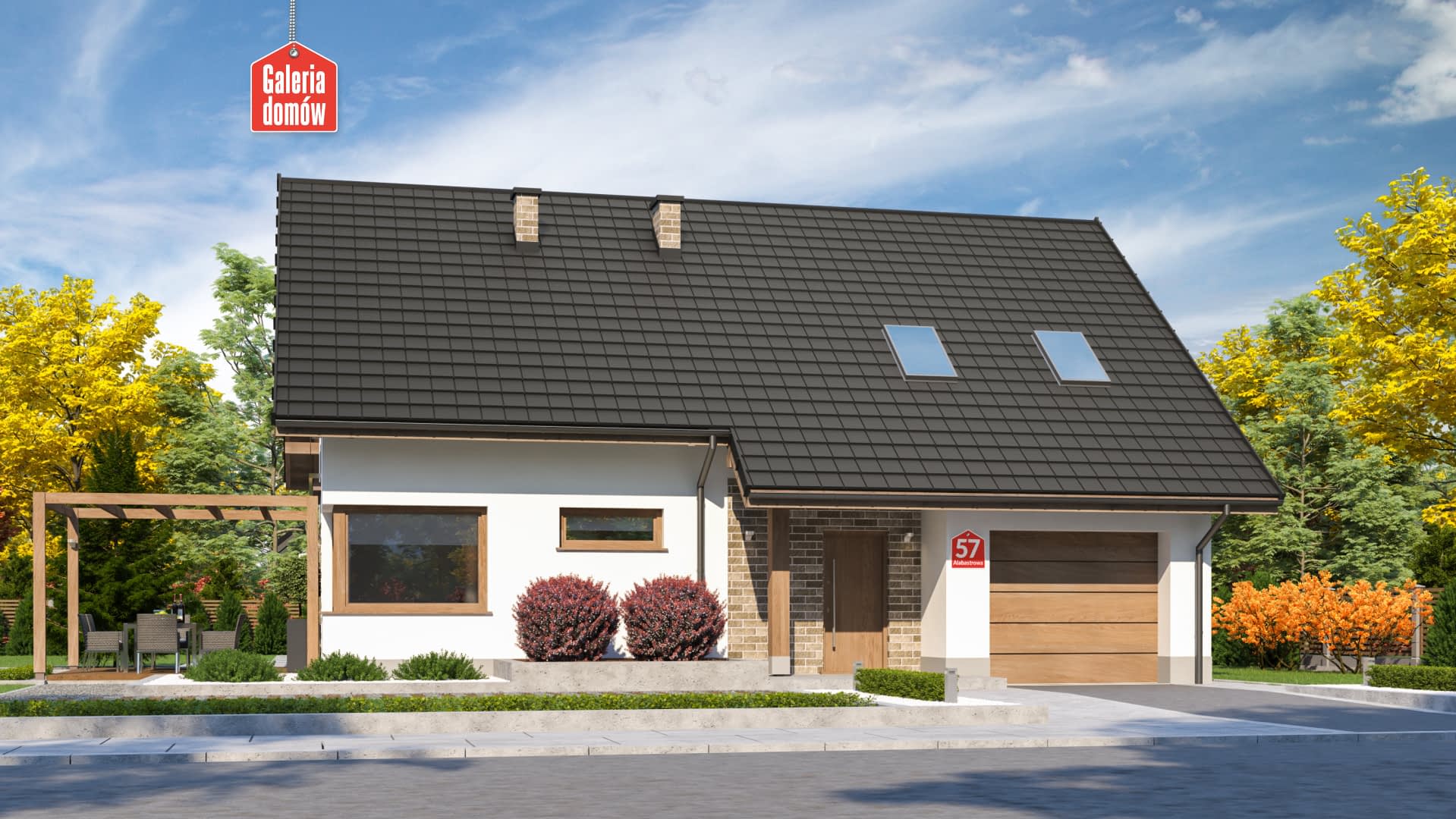

Dom przy Alabastrowej 57 to gotowy projekt domu z użytkowym poddaszem. Prosty dwuspadowy dach i zwarta bryła sprawia, iż wybudujemy go szybko i sprawnie. Budynek należy do kategorii domów energooszczędnych. Posiada dodatkowe projekty wentylacji mechanicznej z rekuperacją oraz instalacji solarnej. Wnętrze przewiduje, na parterze; otwartą kuchnię, salon, łazienkę, dodatkowy pokój i pomieszczenie gospodarcze, na poddaszu; 3 sypialnie (w tym jedną z garderobą), łazienkę, z wydzieloną częścią na pralnię i suszarnię oraz dodatkową garderobę. Każdy z pokoi na poddaszu posiada niewielki balkon. Dom przy Alabastrowej 57 ma zadaszone wejście i ciekawie zaprojektowany taras, który otacza drewniana pergola. Wyjścia tarasowe znajdują się z boku i na tyłach domu, co sprawia, iż wnętrze jest otwarte i doskonale doświetlone. Nowoczesny dom o średniej wielkości – doskonały wybór dla 4-5 osobowej rodziny.

Konstrukcja

Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.
Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.

Rzuty

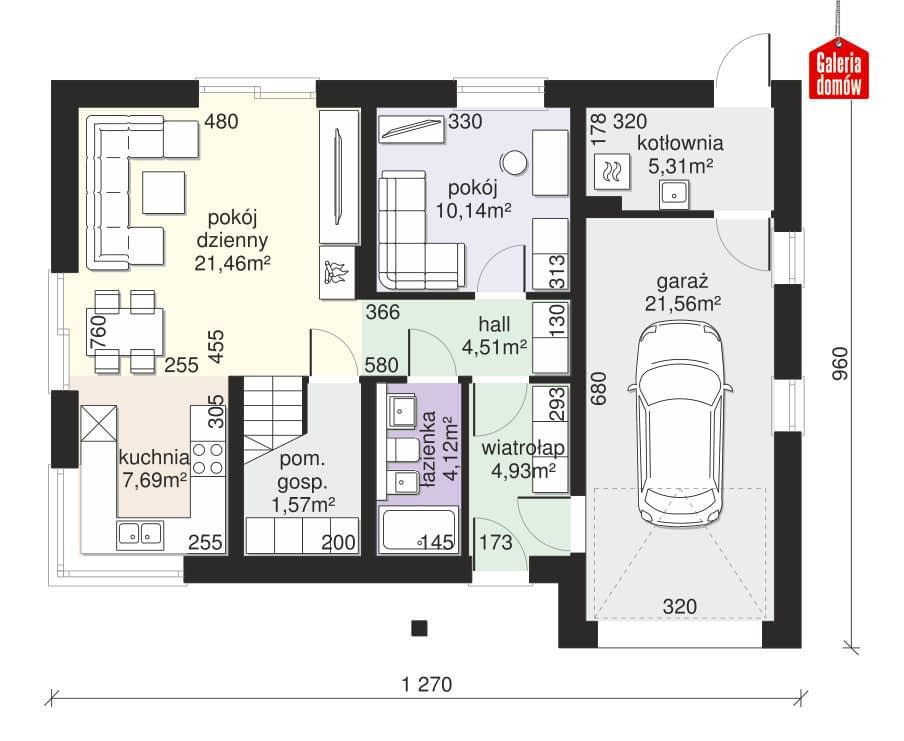

Parter

  • 1 - Wiatrołap4.93 m²
  • 2 - Hall4.51 m²
  • 3 - Łazienka4.12 m²
  • 4 - Pom. Gosp.1.57 m²
  • 5 - Kuchnia7.69 m²
  • 6 - Pokój dzienny21.46 m²
  • 7 - Pokój10.14 m²
  • 8 - Kotłownia5.31 m²
  • 9 - Garaż21.56 m²

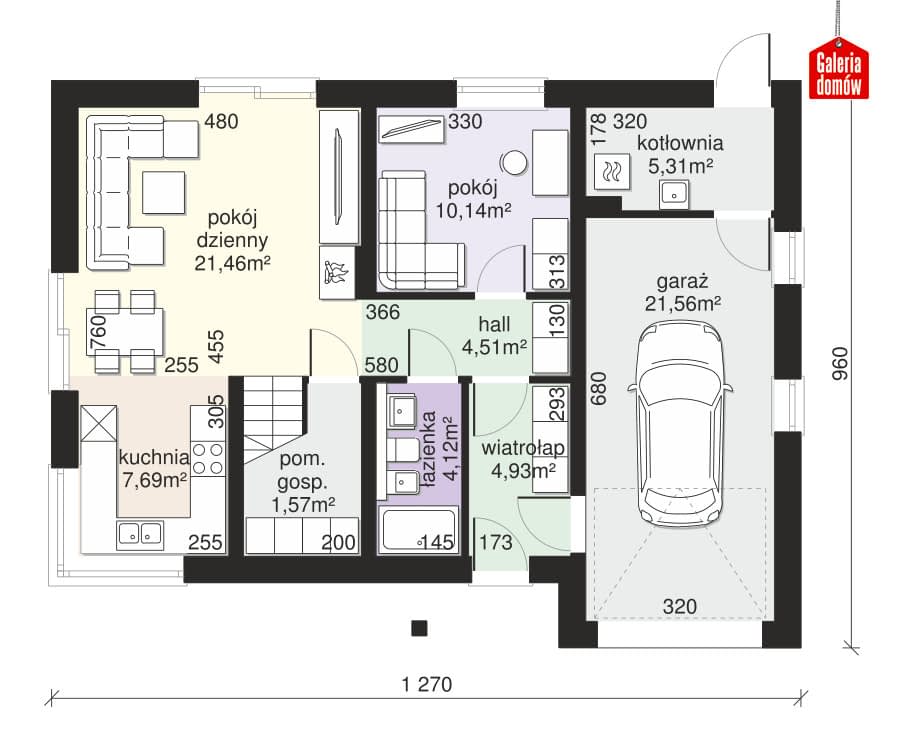

Rzut projektu Dom przy Alabastrowej 57 - Parter

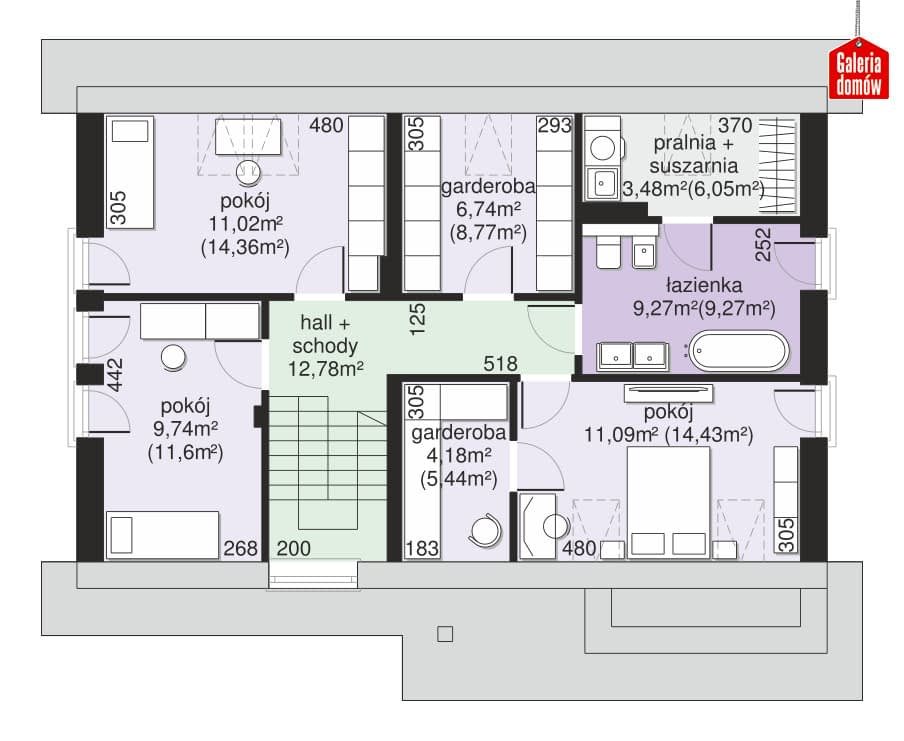

Poddasze

  • 1 - Hall + schody12.78 m²
  • 2 - Pokój9.74 m²
  • 3 - Pokój11.02 m²
  • 4 - Garderoba6.74 m²
  • 5 - Pralnia + suszarnia3.48 m²
  • 6 - Łazienka9.27 m²
  • 7 - Pokój11.09 m²
  • 8 - Garderoba4.18 m²
Rzut projektu Dom przy Alabastrowej 57 - Poddasze

Przekrój

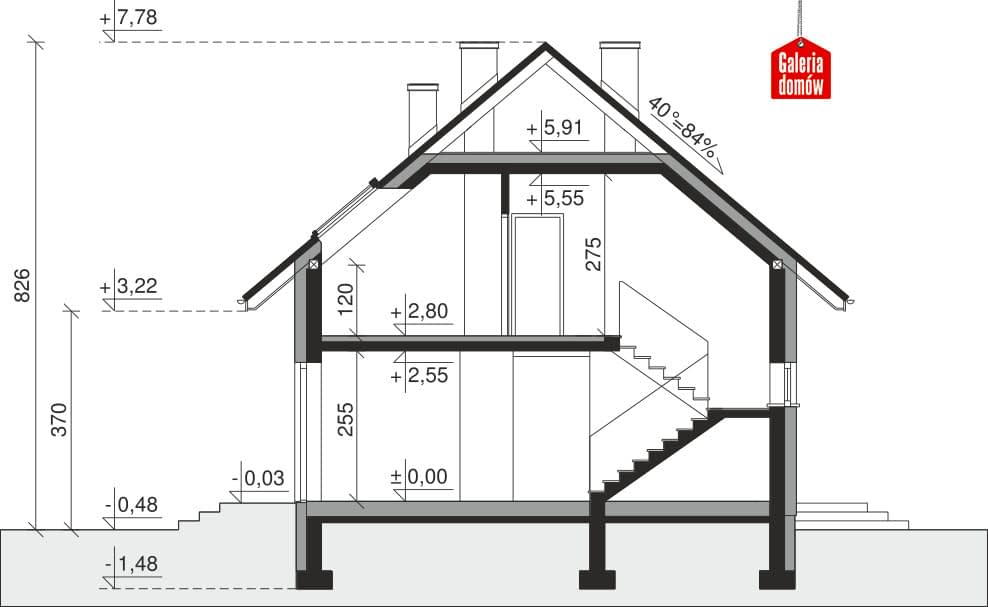

Rzut projektu Dom przy Alabastrowej 57 - Przekrój

Sytuacja

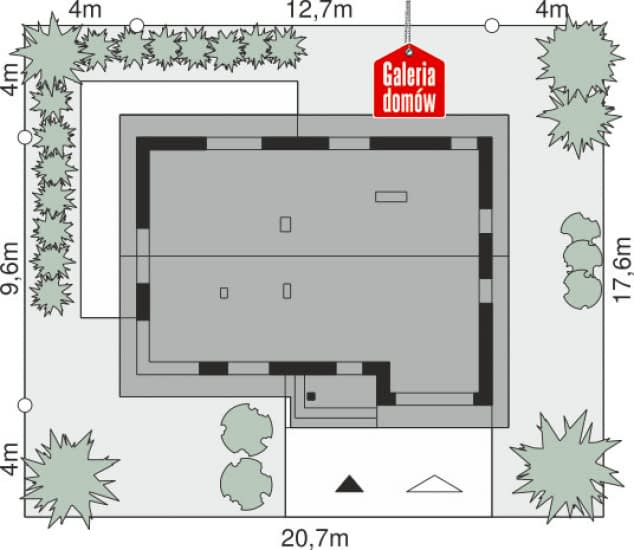

Rzut projektu Dom przy Alabastrowej 57 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa117.67 m²
  • Powierzchnia zabudowy113.13 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi5
  • Kubatura639.33 m³
  • Wysokość domu8.26 m
  • Minimalne wymiary działki20.7 x 17.5m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja grzewczagazowe + paliwo stałe, instalacja solarna, instalacja wentylacji mechanicznej

Zawartość projektu

Każdy egzemplarz dokumentacji składa się z czterech części:

  • projekt architektoniczny - zawierający opis oraz rysunki techniczne
  • projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
  • projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
  • projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych

We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.

Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:

  • wynikające z dostosowania budynku do warunków lokalnych
  • zmiana technologii w zakresie użytych materiałów
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
  • zmiana funkcji niektórych pomieszczeń
  • zmiana wysokości pomieszczeń
  • przesunięcie lub likwidacja niektórych ścian działowych
  • zmiana obrysu zewnętrznego budynku
  • adaptacja poddasza na cele mieszkalne
  • zmiana wysokości ścian kolankowych
  • zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
  • zmiana lukarn na okna połaciowe (lub odwrotnie)
  • zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
  • instalacji wewnętrznych
  • zmiana ilości, wielkości i usytuowania trzonów kominowych
  • zmiana wielkości i kształtu tarasów zewnętrznych
  • wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
  • dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
  • wykonanie lustrzanego odbicia
  • likwidacja lub dodanie balkonu
  • zmiana formy wejścia do budynku
  • dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
  • zmiana sposobu użytkowania budynku
  • zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego

Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
