- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa100 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

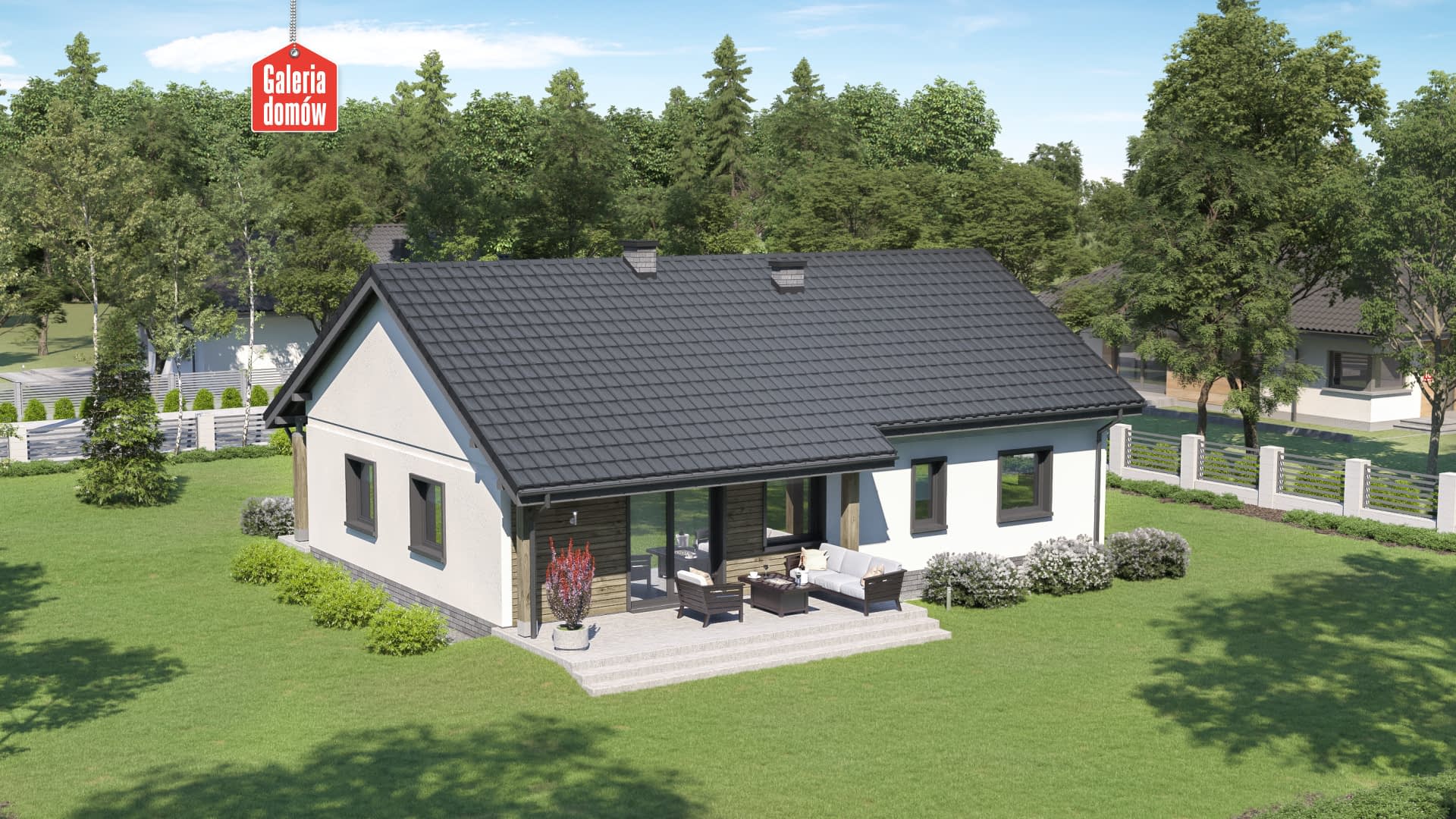

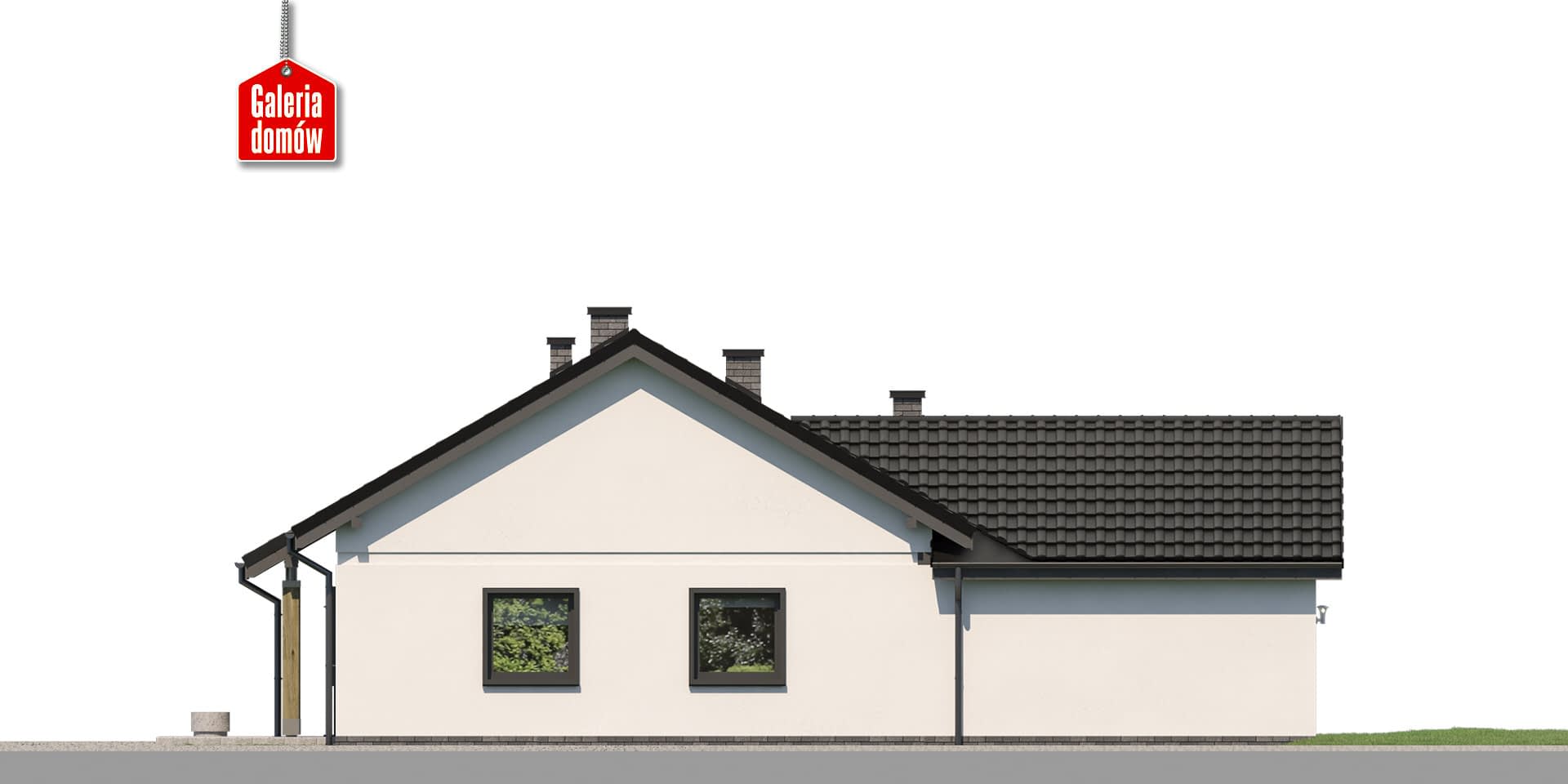

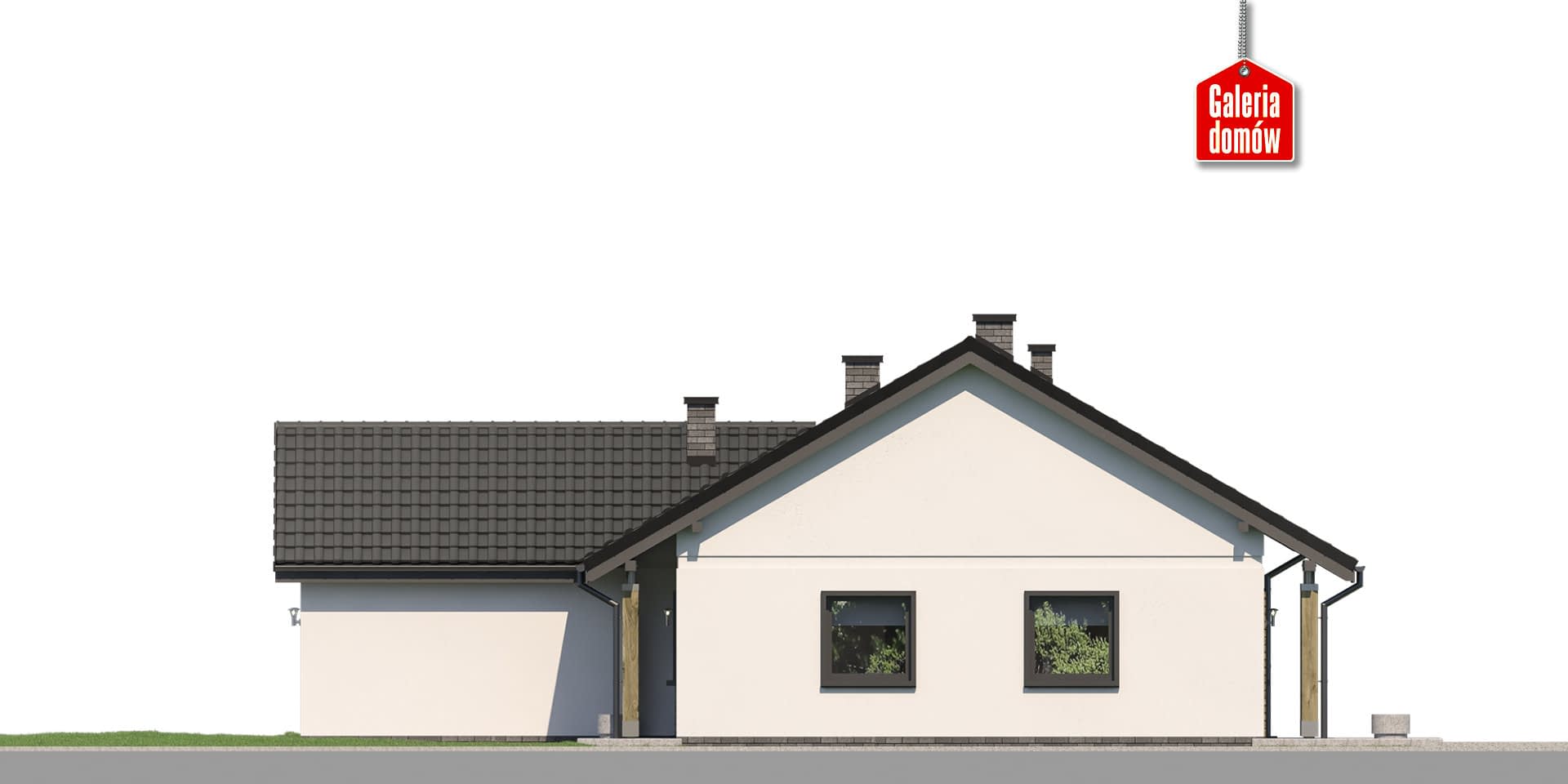

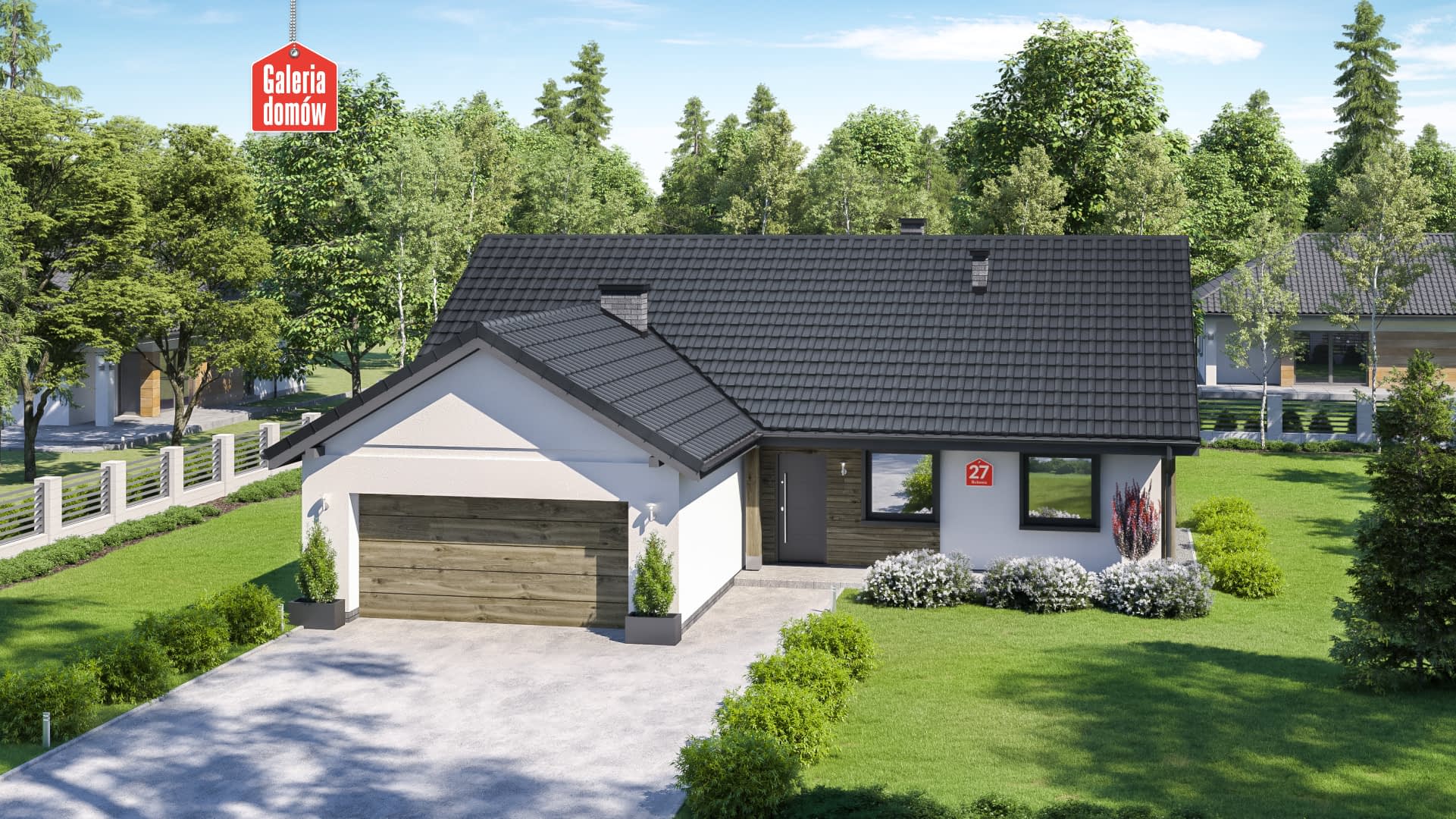

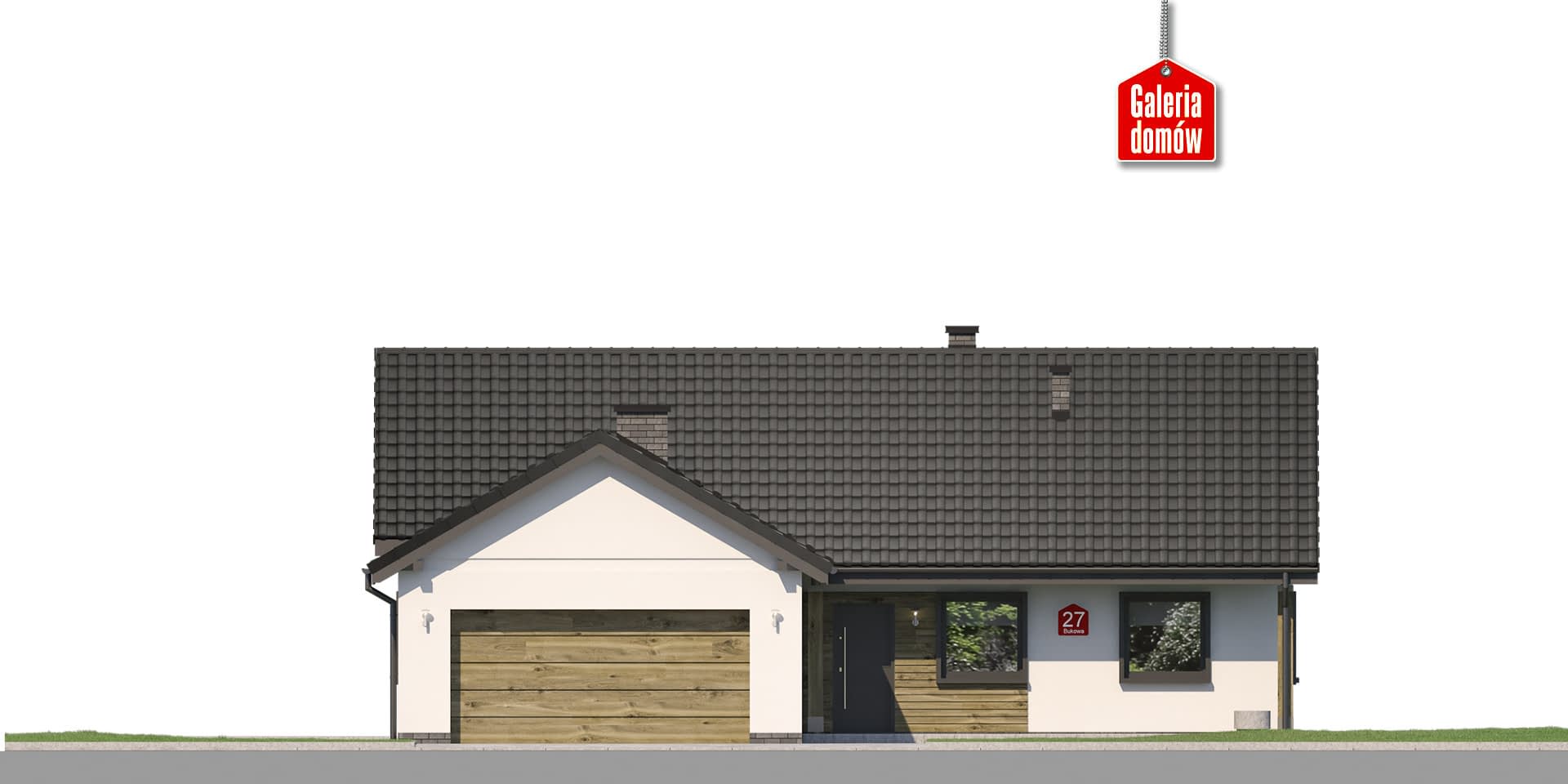

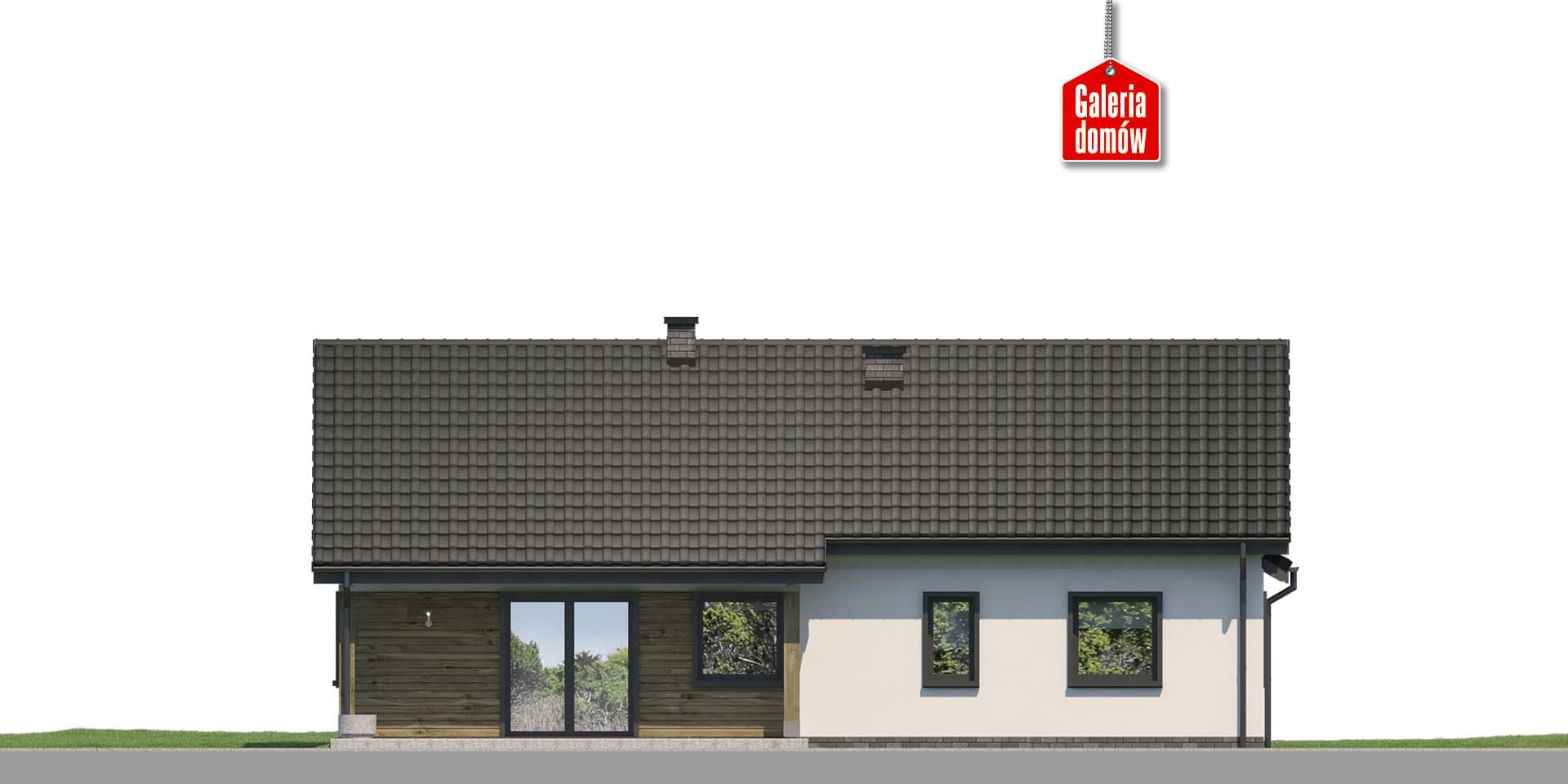

Dom przy Bukowej 27 jest projektem energooszczędnego domu parterowego z dwustanowiskowym garażem. Wykonany w technologii tradycyjnej, murowanej i dostosowany do warunków technicznych 2021. Układ funkcjonalny przewiduje otwartą, słoneczną część dzienną, na którą składa się salon i kuchnia. Centralnie ulokowany kominek to atut tej przyjaznej przestrzeni. Bukowa 27 posiada ponadto 3 sypialnie, wygodną łazienkę i dodatkową toaletę. Ważną funkcję pełni również najmniejszy pokój, pełniący funkcję gabinetu. Przez jego obecność uzyskujemy faktycznie 4 pokoje, poza otwartą strefą dzienną. Podwójny garaż znajduje się od frontu. To funkcjonalne miejsce, w którym poza samochodami, zmieścimy ogrodowe meble, kosiarkę, albo rower. Pomieszczenie łączące wnętrze domu z garażem przeznaczono na kotłownię, z miejscem na pralnię. Elewacja budynku, wykonana z wykorzystaniem naturalnego drewna oddaje modny i lubiany styl we współczesnej architekturze. Projekt, dzięki przemyślanej konstrukcji, jest oszczędny w budowie oraz ekonomiczny w użytkowaniu. Doskonały wariant dla większej rodziny.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 30°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

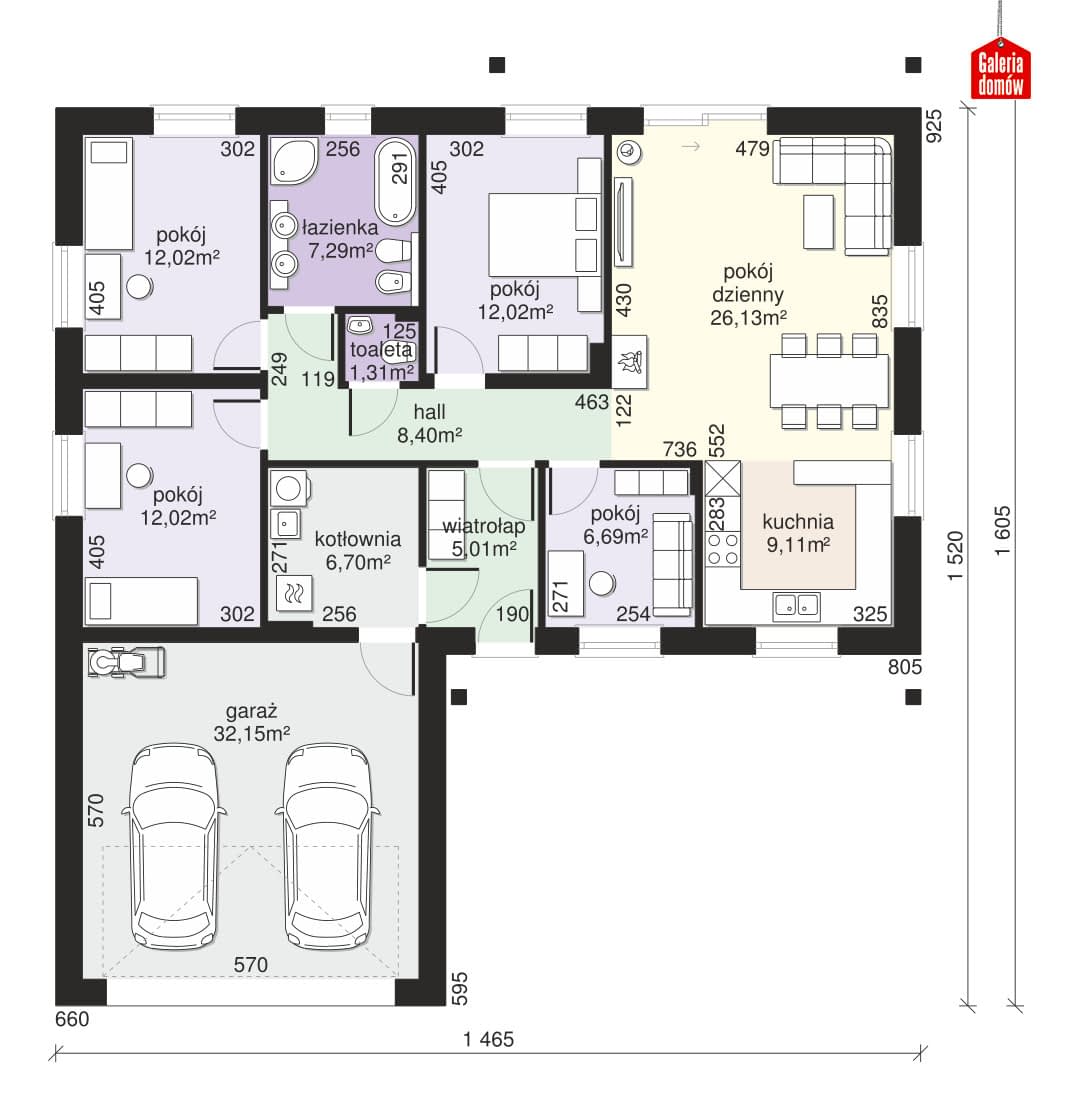

Parter
- 1 - wiatrołap5.01 m²
- 2 - hall8.4 m²
- 3 - kotłownia6.7 m²
- 4 - pokój12.02 m²
- 5 - pokój12.02 m²
- 6 - łazienka7.29 m²
- 7 - toaleta1.31 m²
- 8 - pokój12.02 m²
- 9 - pokój dzienny26.13 m²
- 10 - kuchnia9.11 m²
- 11 - pokój6.69 m²
- 12 - garaż32.15 m²

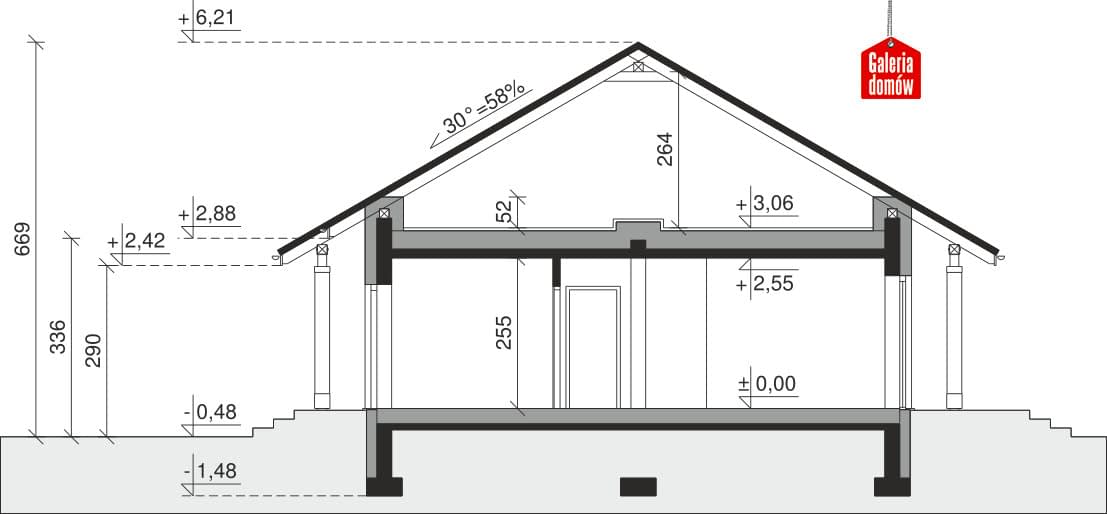

Przekrój

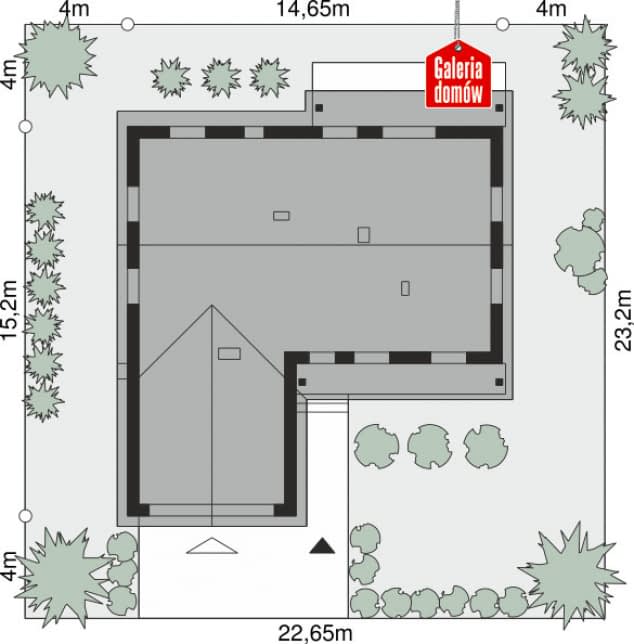

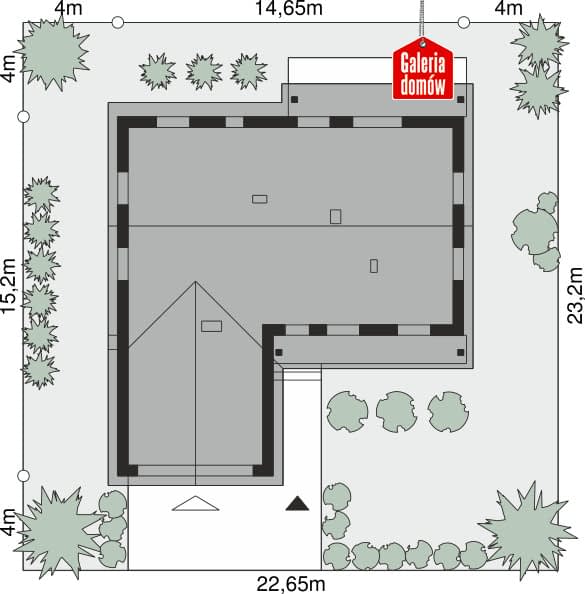

Sytuacja
Dane techniczne
- Powierzchnia użytkowa100 m²
- Powierzchnia zabudowy175.68 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Kubatura621.91 m³
- Wysokość domu6.69 m
- Minimalne wymiary działki23.2 x 22.65m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
