- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa85.36 m²
- KondygnacjeParterowy
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu

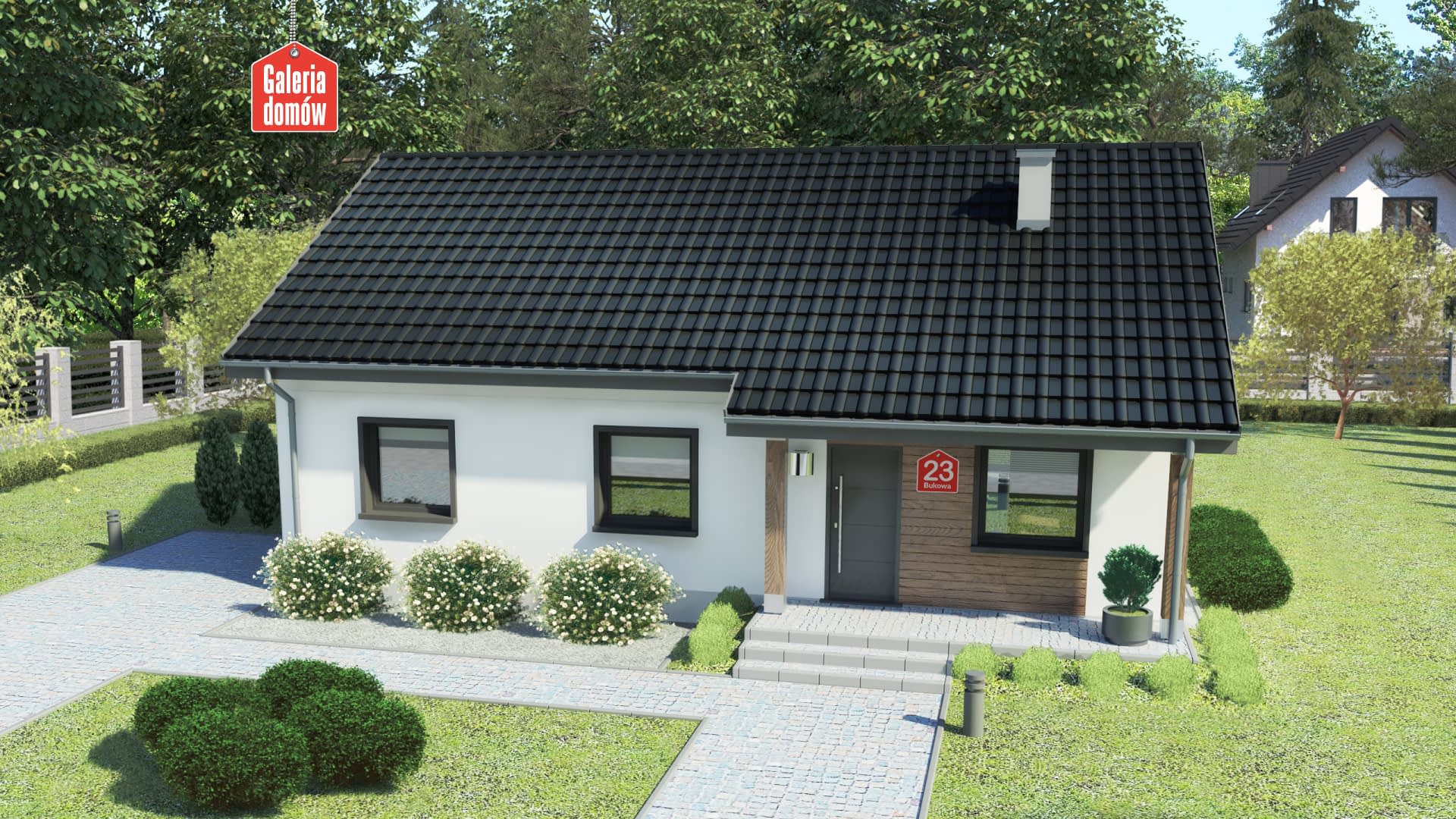

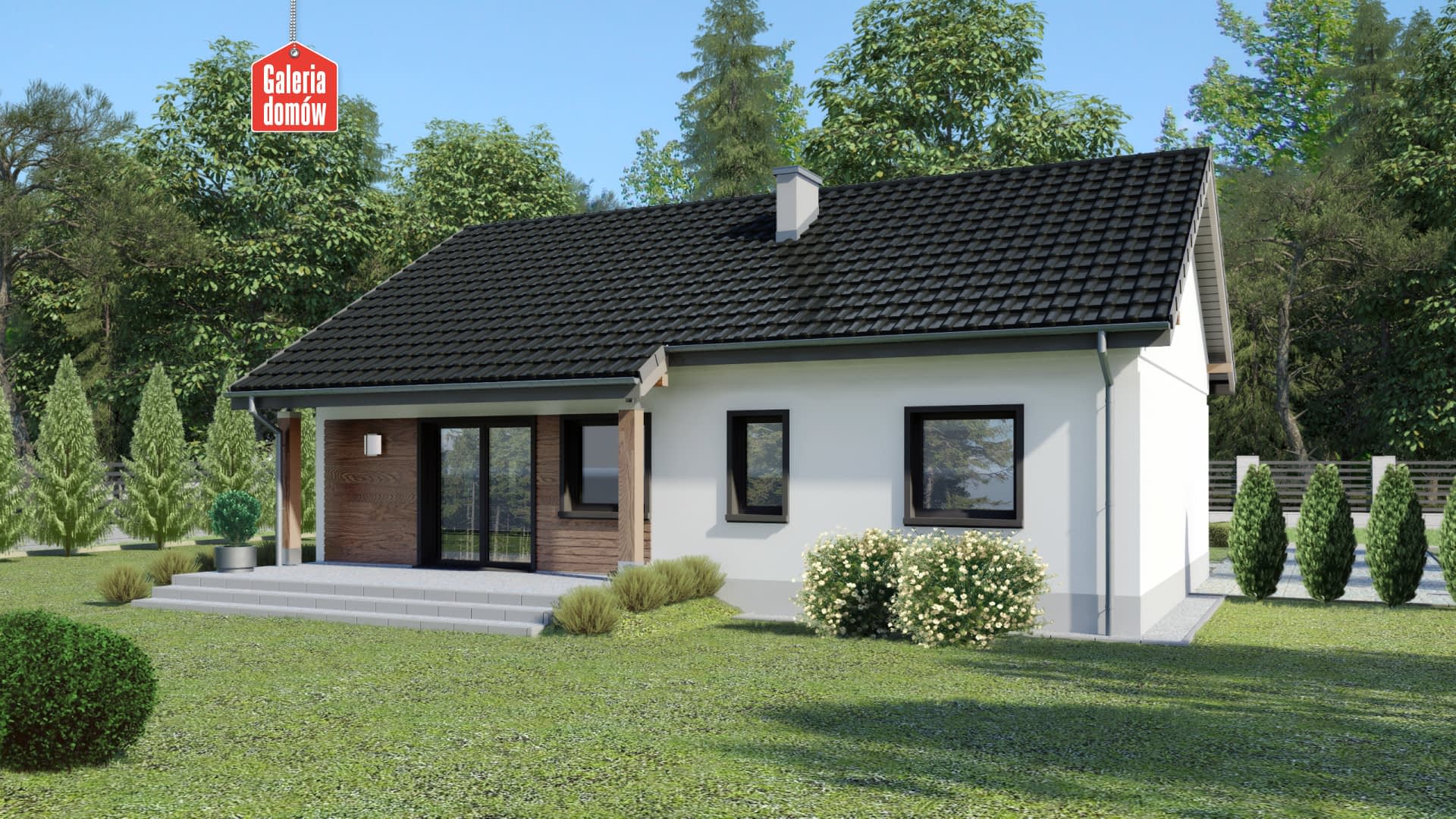

Dom przy Bukowej 23 to propozycja niewielkiego parterowego domu energooszczędnego. Budynek wykonany w technologii tradycyjnej, murowanej i dostosowany do najnowszych warunków technicznych. Wnętrze posiada słoneczną część dzienną, na którą składa się salon i kuchnia. Doświetlona naturalnym światłem dziennym przestrzeń posiada przesuwne drzwi tarasowe, prowadzące do ogrodu. Jadalnie przewidziano przy ladzie barowej mieszczącej 6 osób. Kominek ulokowany we wnęce nadaje charakter wnętrzu i tworzy przytulny klimat, promieniując ciepłem na całą powierzchnię salonu. Bukowa 23 oferuje ponadto 3 sypialnie, kotłownię z miejscem na pralnię, kompletnie wyposażoną łazienkę oraz dodatkową toaletę. Dom posiada duży strych, na którym można zarówno magazynować domowe sprzęty, jak i zaaranżować powierzchnię mieszkalną. Budynek nie stwarza problemów przy realizacji i jest ekonomiczny w użytkowaniu Doskonała propozycja dla 4-5 osobowej rodziny, ceniącej komfort i wygodę za niską cenę.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 30°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

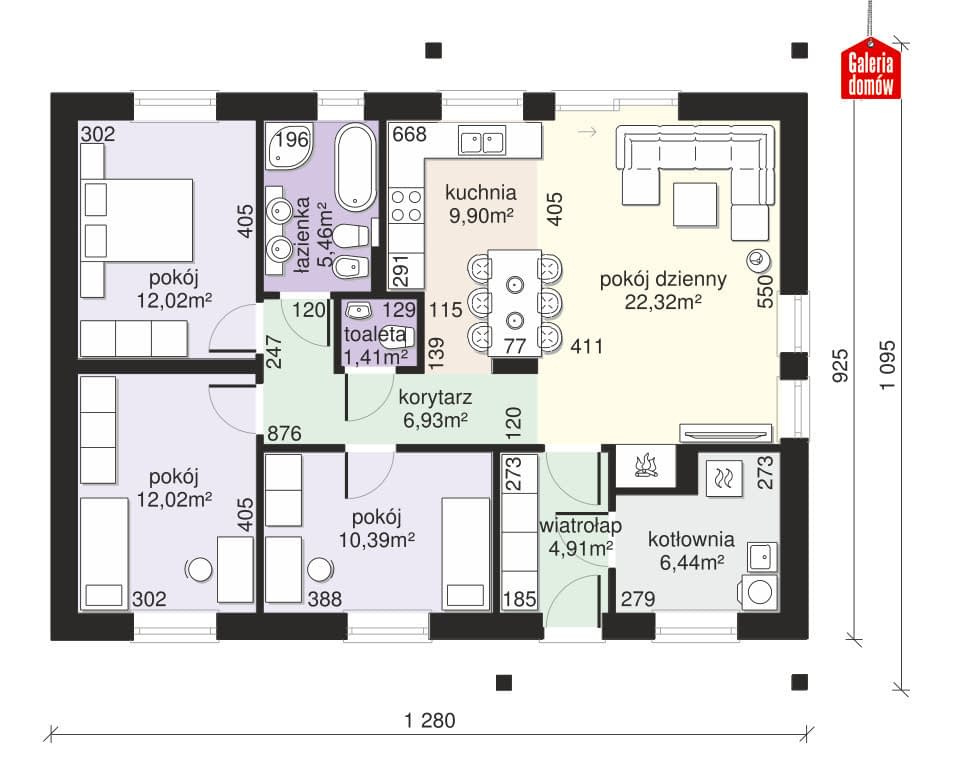

Parter
- 1 - wiatrołap4.91 m²
- 2 - korytarz6.93 m²
- 3 - pokój10.39 m²
- 4 - pokój12.02 m²
- 5 - pokój12.02 m²
- 6 - łazienka5.46 m²
- 7 - toaleta1.41 m²
- 8 - kuchnia9.9 m²
- 9 - pokój dzienny22.32 m²
- 10 - kotłownia6.44 m²

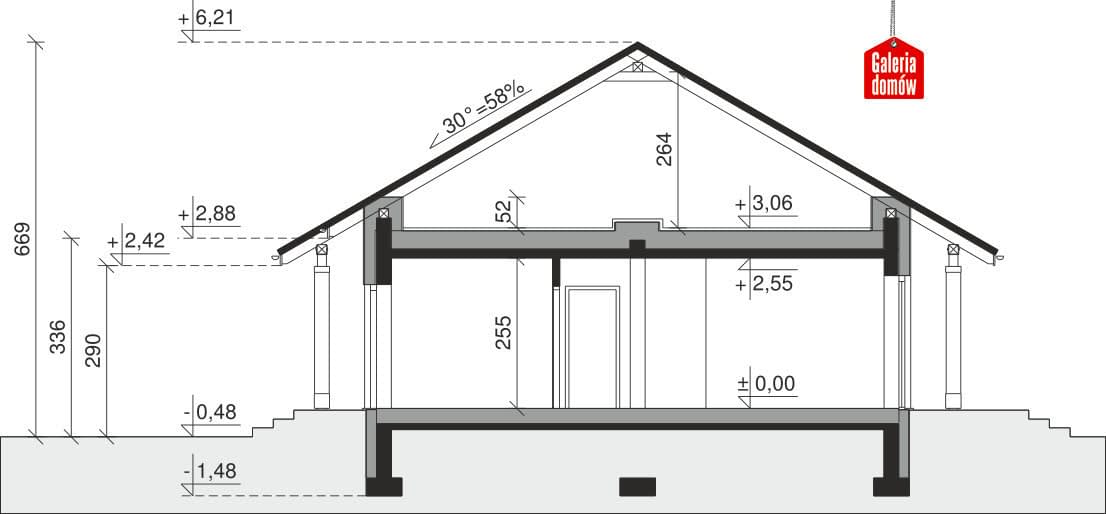

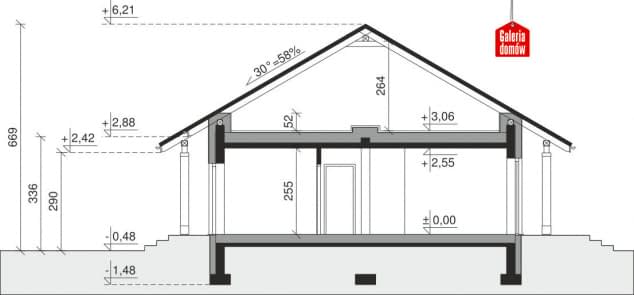

Przekrój

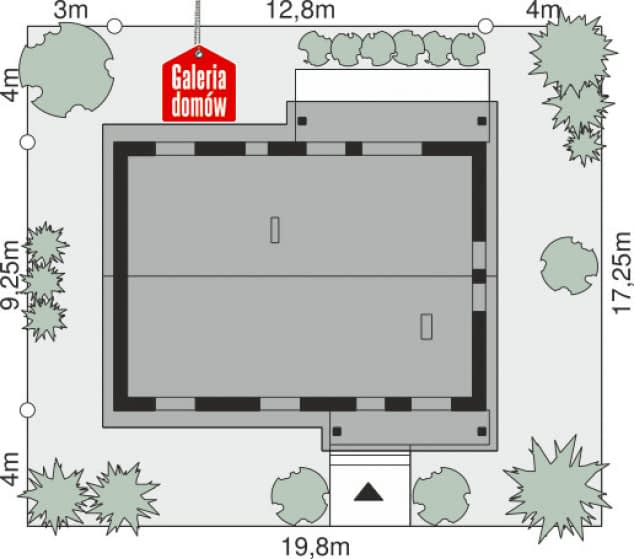

Sytuacja
Dane techniczne
- Powierzchnia użytkowa85.36 m²
- Powierzchnia zabudowy118.4 m²
- KominekTak
- Liczba łazienek1
- Liczba pokoi4
- Kubatura387.17 m³
- Wysokość domu6.66 m
- Minimalne wymiary działki19.8 x 17.25m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
