Dom przy Cyprysowej 57

4 190 zł

Projekt domu Dom przy Cyprysowej 57

Autor projektu:Galeria domów
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
4 190 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa120.92 m²
  • Kondygnacjez poddaszem
  • GarażBez garażu
  • DachDwuspadowy
  • Kąt nach. dachu40°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

Dom przy Cyprysowej 57 został zaprojektowany z myślą o inwestorach chcących budować dom na wąskiej działce. Projekt pozwala realizować inwestycję na działce o szerokości 15,6 m. Posiada boczne ściany pełne, co pozwala mu zbliżyć się do granicy działki na odległość 3 m. Układ funkcjonalny przewiduje klasyczny podział na strefę dzienną i nocną. Na parterze znajduje się otwarta strefa dzienna z kuchnią i salonem. Pomiędzy strefami ulokowano jadalnię i kominek, nadający klimat całemu wnętrzu. Z pokoju dziennego można wyjść na taras, który otacza nowoczesna pergola. Dom posiada dodatkowy pokój na parterze oraz kompletną łazienkę i pralnię. Na poddaszu ulokowano strefę nocną z 3 dużymi sypialniami i komfortowym pokojem kąpielowym. Przestronna łazienka przewiduje wannę, umywalkę, sedes i bidet. Dom nie posiada garażu, przez co jego budowa jest bardziej oszczędna. Cyprysowa 57 to nowoczesny, energooszczędny budynek o prostej formie i konstrukcji. Elewacja utrzymana w najmodniejszej obecnie kolorystyce sprawia, iż staje się atrakcyjnym obiektem dla przyszłych budowniczych domu.

Konstrukcja

Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.
Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 40°, pokrycie - dachówka ceramiczna lub betonowa.

Rzuty

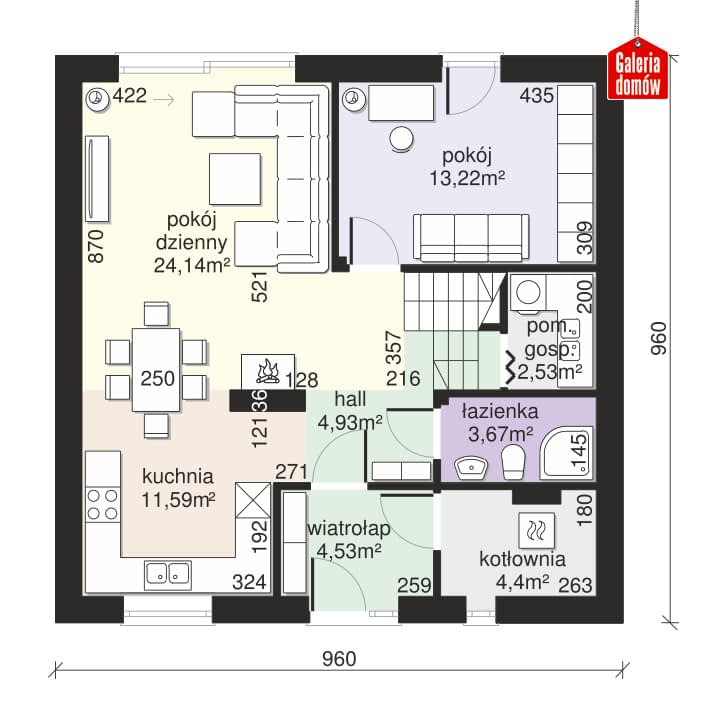

Parter

  • 1 - wiatrołap4.53 m²
  • 2 - hall4.93 m²
  • 3 - kuchnia11.59 m²
  • 4 - pokój dzienny24.14 m²
  • 5 - pokój13.22 m²
  • 6 - pralnia2.53 m²
  • 7 - łazienka3.67 m²
  • 8 - kotłownia4.4 m²
Rzut projektu Dom przy Cyprysowej 57 - Parter

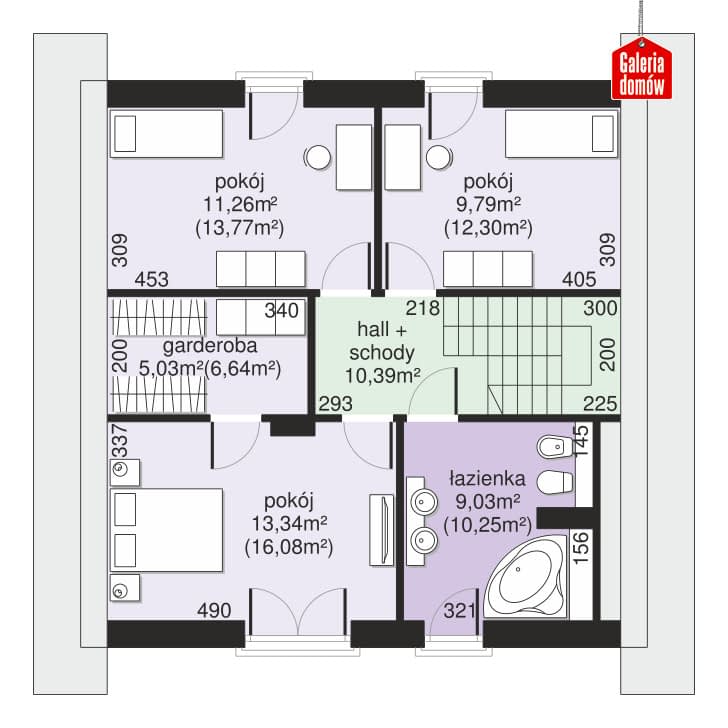

Poddasze

  • 1 - hall + schody10.39 m²
  • 2 - łazienka9.03 m²
  • 3 - pokój13.34 m²
  • 4 - garderoba5.03 m²
  • 5 - pokój11.26 m²
  • 6 - pokój9.79 m²
Rzut projektu Dom przy Cyprysowej 57 - Poddasze

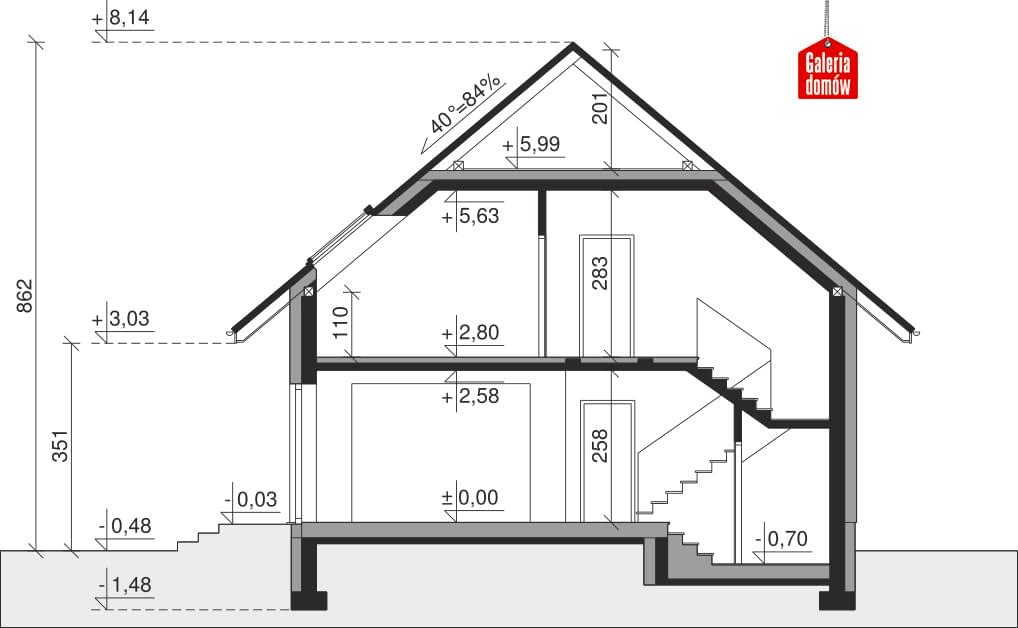

Przekrój

Rzut projektu Dom przy Cyprysowej 57 - Przekrój

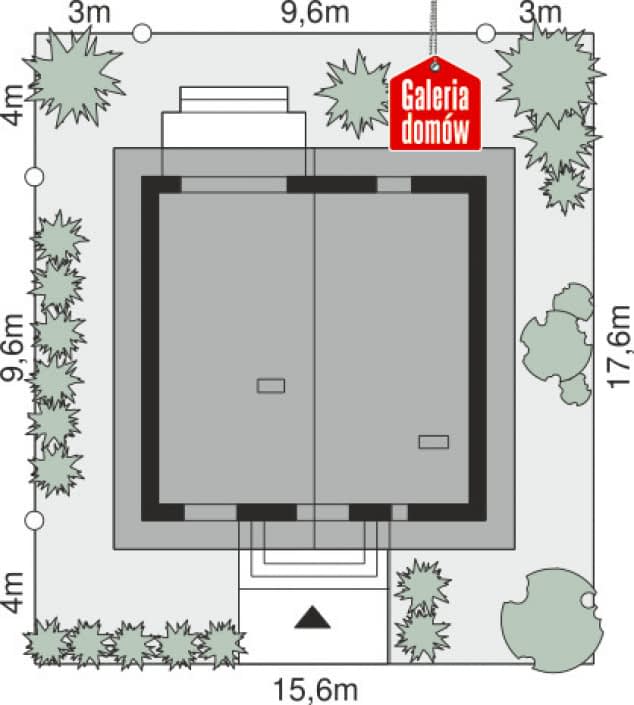

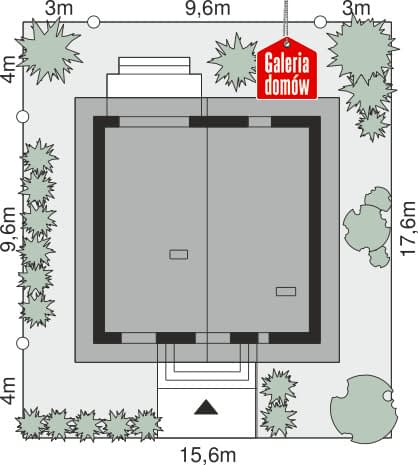

Sytuacja

Rzut projektu Dom przy Cyprysowej 57 - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa120.92 m²
  • Powierzchnia zabudowy92.73 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi5
  • Kubatura558.93 m³
  • Wysokość domu8.62 m
  • Minimalne wymiary działki17.6 x 15.6m
  • GarażBez garażu
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu40°

Instalacja grzewcza

  • Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej

Zawartość projektu

Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).

Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.

We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.

Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:

  • wynikające z dostosowania budynku do warunków lokalnych
  • zmiana technologii w zakresie użytych materiałów
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
  • zmiana funkcji niektórych pomieszczeń
  • zmiana wysokości pomieszczeń
  • przesunięcie lub likwidacja niektórych ścian działowych
  • zmiana obrysu zewnętrznego budynku
  • adaptacja poddasza na cele mieszkalne
  • zmiana wysokości ścian kolankowych
  • zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
  • zmiana lukarn na okna połaciowe (lub odwrotnie)
  • zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
  • instalacji wewnętrznych
  • zmiana ilości, wielkości i usytuowania trzonów kominowych
  • zmiana wielkości i kształtu tarasów zewnętrznych
  • wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
  • dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
  • wykonanie lustrzanego odbicia
  • likwidacja lub dodanie balkonu
  • zmiana formy wejścia do budynku
  • dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
  • zmiana sposobu użytkowania budynku
  • zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego

Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
