Projekt domu Dom przy Diamentowej

Name: Dom przy Diamentowej
Brand: Galeria domów
SKU: dom-przy-diamentowej
Price: 3690.00 PLN
Availability: InStock

Autor projektu:Galeria domów

Lustrzane odbicie

Dodaj do schowka

Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.

3 690 zł3 070 zł

Oszczędź: 620,00zł

Najniższa cena z 30 dni: 3 040,00 zł

Promocja ważna do

25-04-2024

Zadaj pytanie

Typ projektuWolnostojący
StylNowoczesny
Powierzchnia użytkowa155 m²
KondygnacjePiętrowy
GarażDwustanowiskowy
DachCzterospadowy
Kąt nach. dachu25°
Odbicie lustrzaneTak
Czas realizacjimax. czas realizacji 10 dni

Zobacz więcej >

Zadzwoń do konsultanta

502 503 202

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

502 503 202

sklep@wbudowie.pl

Zapytaj o termin realizacji

Opis projektu

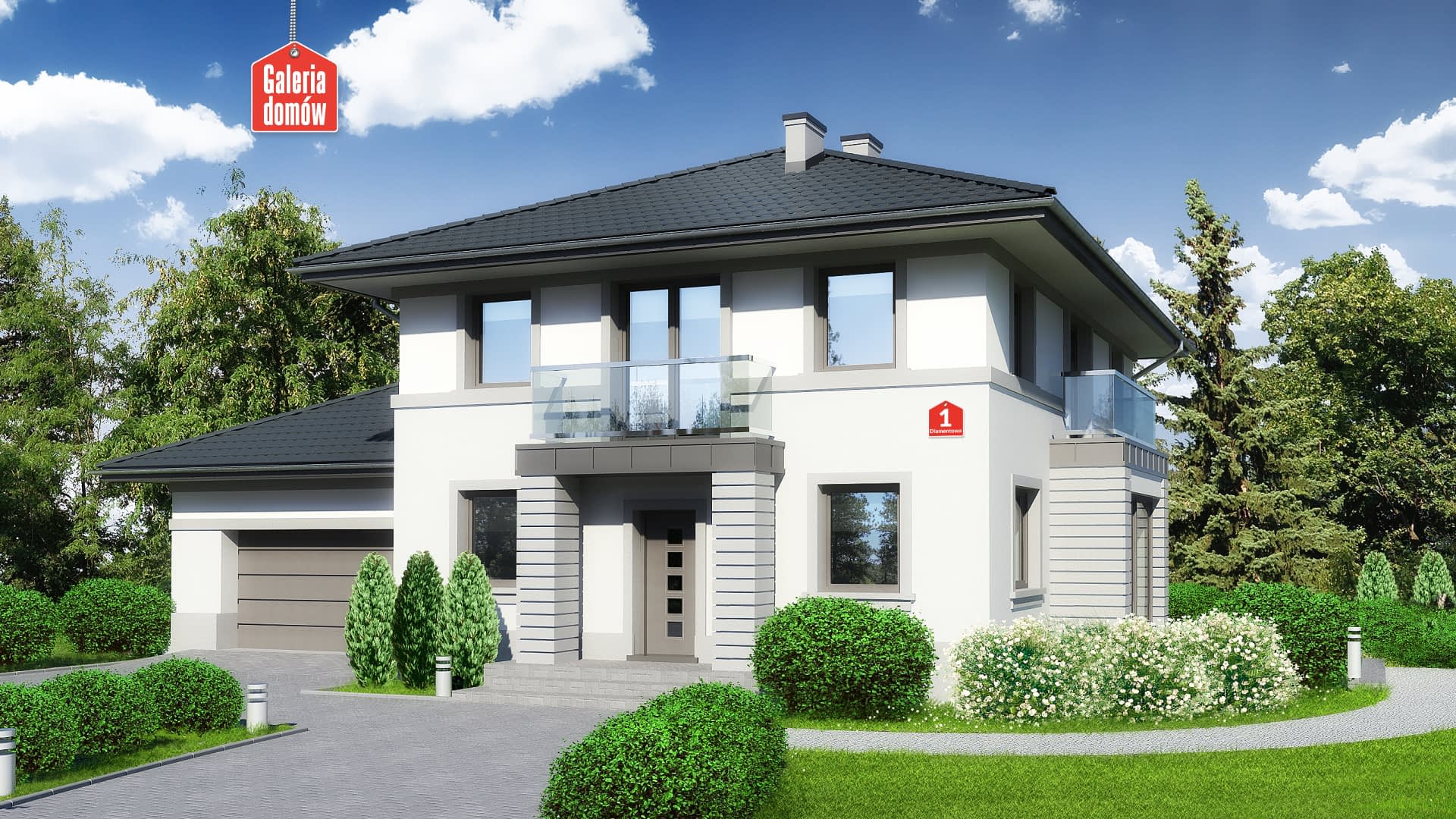

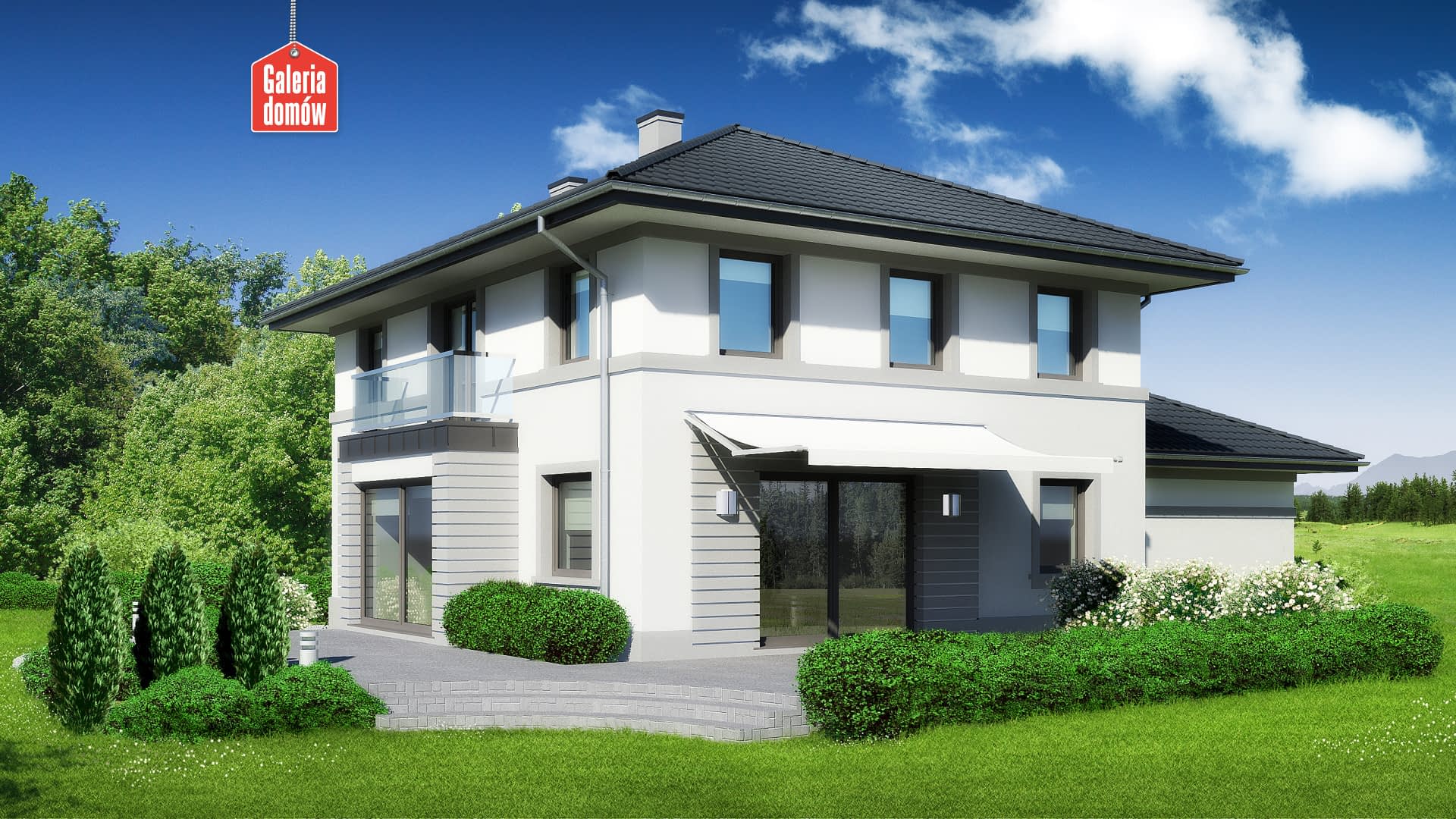

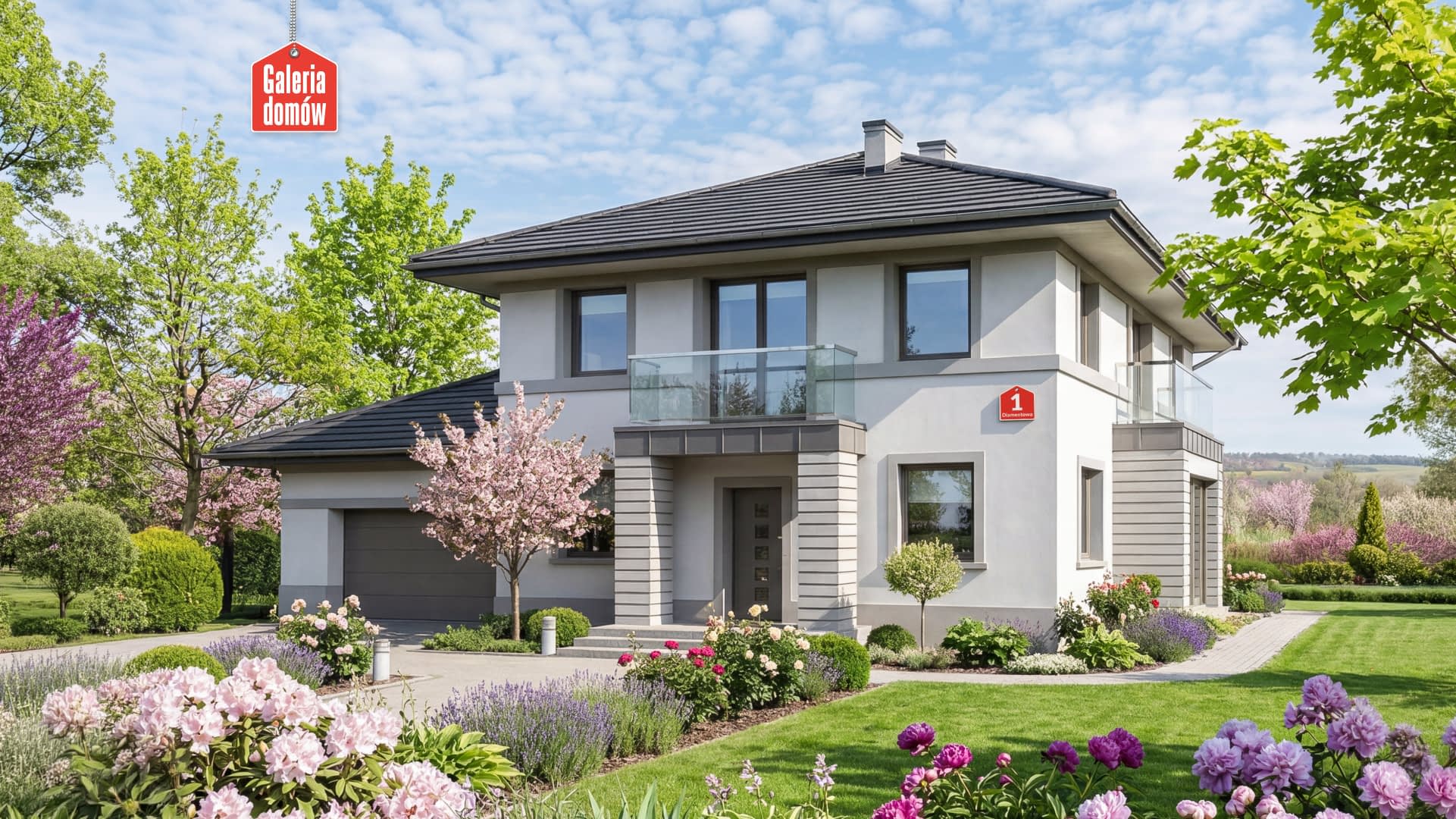

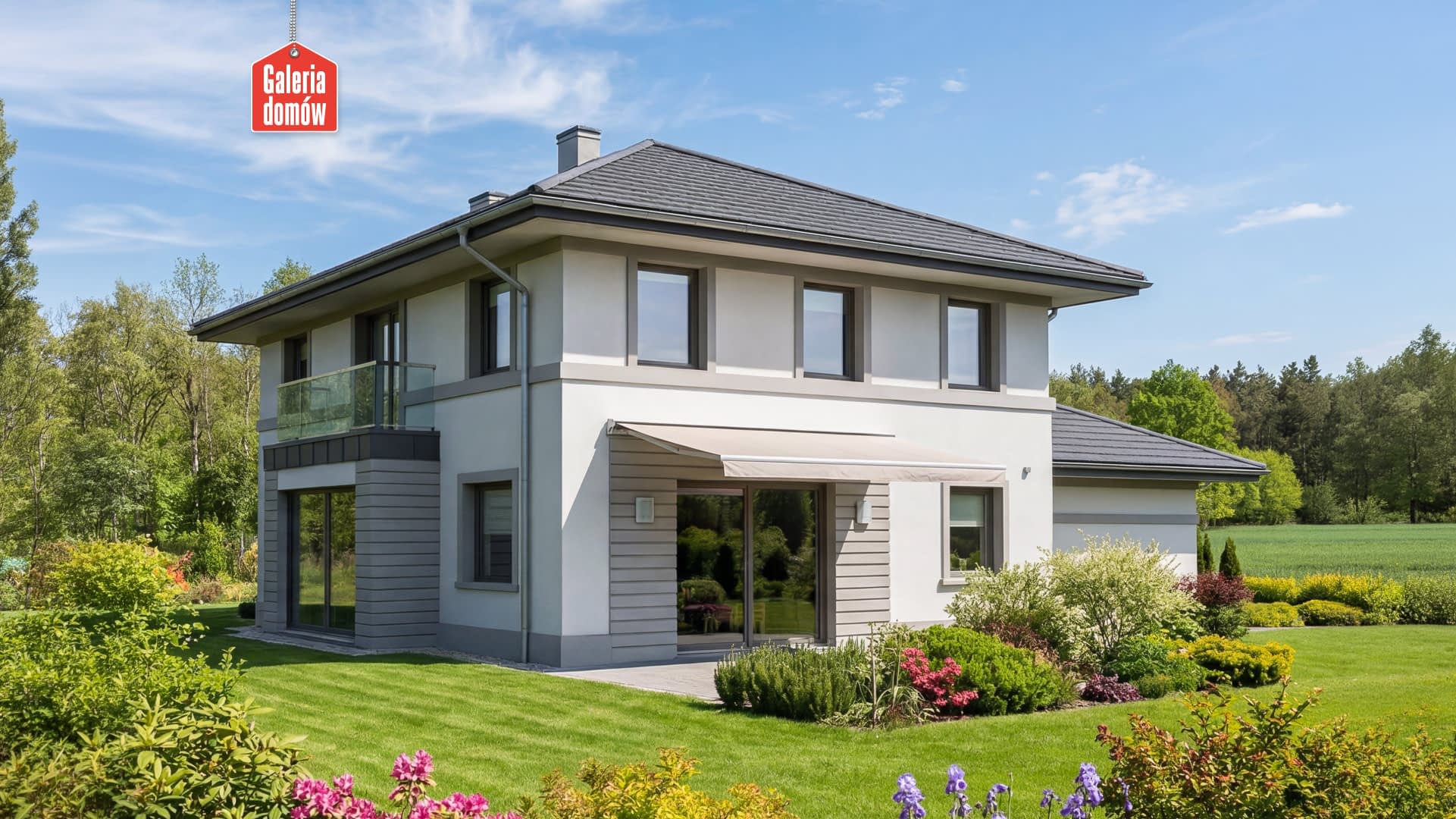

Dom przy Diamentowej to nowoczesny i funkcjonalny dom piętrowy o ciekawej formie architektonicznej i precyzyjnie ukształtowanej przestrzeni wewnętrznej. Bryła na bazie sześcianu przykryta jest kopertowym dachem o niskim kącie nachylenia. W projekcie zastosowano najnowsze rozwiązania podnoszące walory energetyczne budynku – wentylację mechaniczną z rekuperacją oraz instalacje solarną. Wnętrze wyraźnie podzielono na strefy – część wspólna i zaplecze gospodarcze - na parterze, a prywatna, z sypialniami, komfortowa łazienką i garderobą - na piętrze. Dużym atutem Diamentowej jest dwustanowiskowy garaż. Projekt spełnia aktualne normy energetyczne i zawiera wszystkie instalacje; wod-kan, elektryczne, co i gazową.

Konstrukcja

Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.
Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 25°, pokrycie - dachówka ceramiczna lub betonowa.

Rzuty

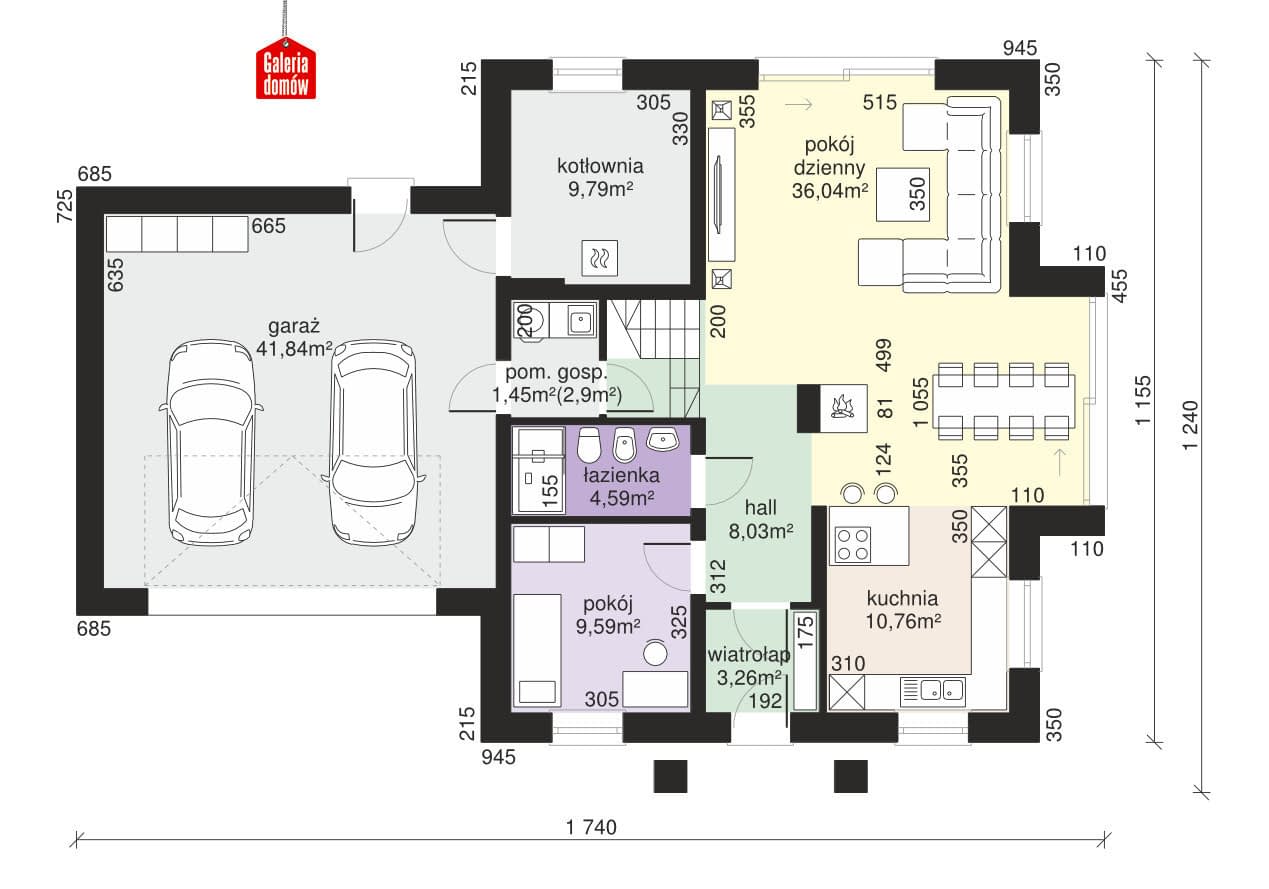

Parter

1 - wiatrołap3.26 m²
2 - hall8.03 m²
3 - pokój9.59 m²
4 - łazienka4.59 m²
5 - pom. gospodarcze1.45 m²
6 - garaż41.84 m²
7 - kotłownia9.79 m²
8 - pokój dzienny36.04 m²
9 - kuchnia10.76 m²

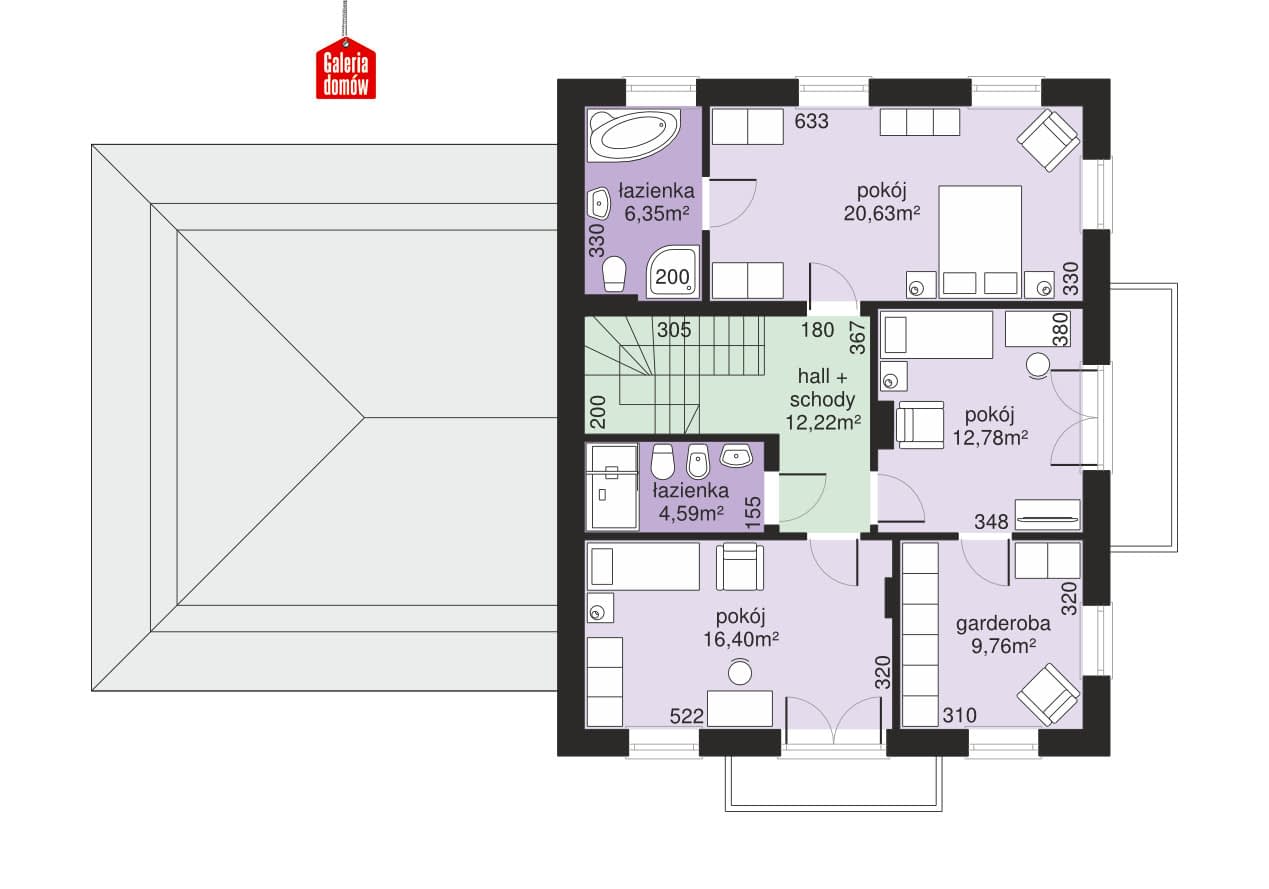

Piętro

1 - hall + schody12.22 m²
2 - pokój20.63 m²
3 - łazienka6.35 m²
4 - pokój12.78 m²
5 - garderoba9.76 m²
6 - pokój16.4 m²
7 - łazienka4.59 m²

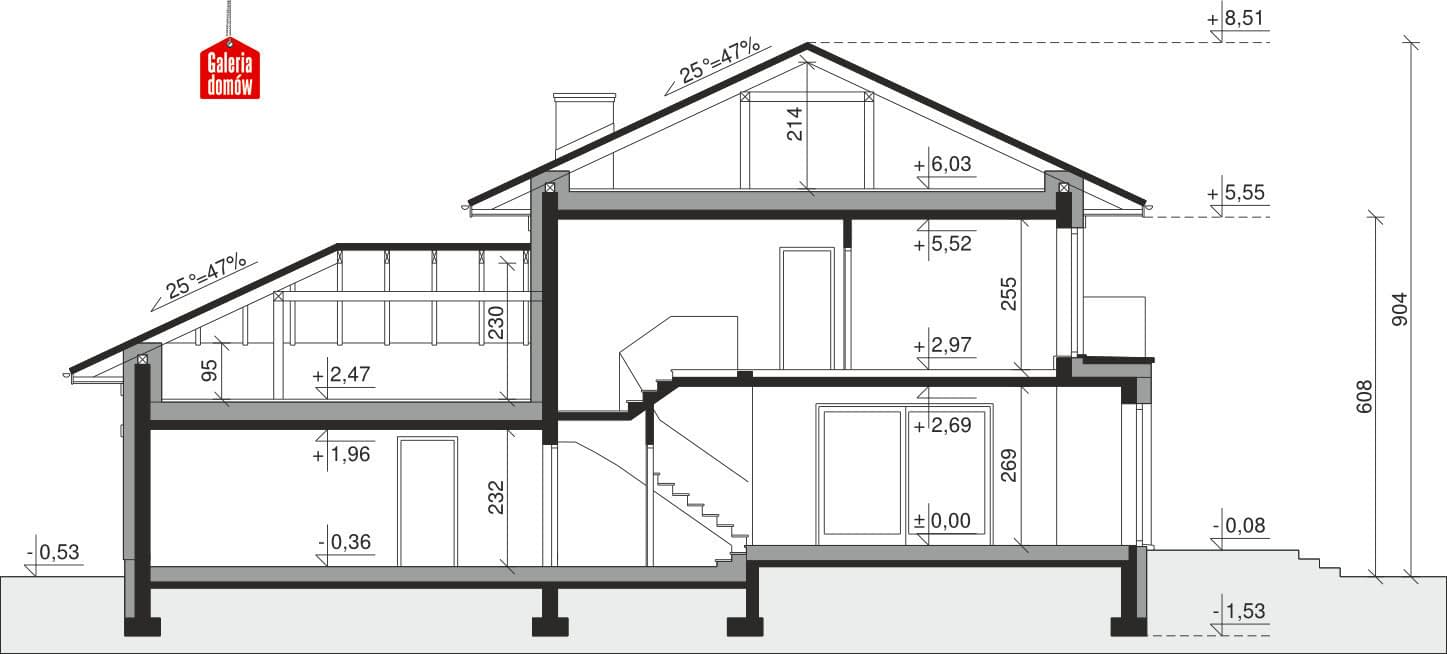

Przekrój

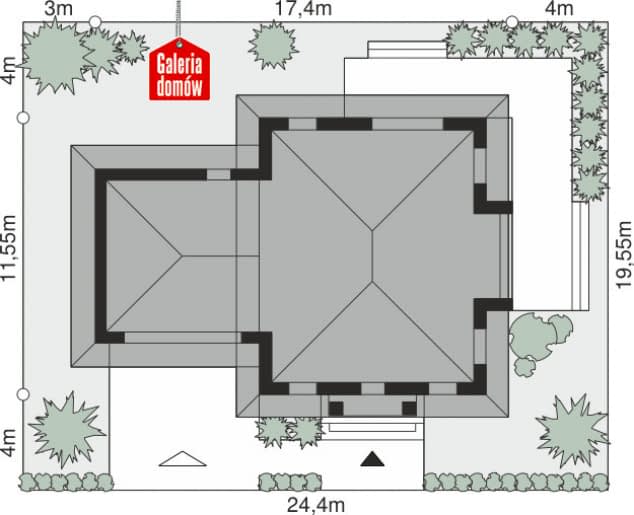

Sytuacja

Dane techniczne

Powierzchnia użytkowa155 m²
Powierzchnia zabudowy164.68 m²
KominekTak
Liczba łazienek3
Liczba pokoi5
Kubatura1056.94 m³
Wysokość domu9.04 m
Minimalne wymiary działki24.04 x 19.55m
GarażDwustanowiskowy
Rodzaj dachuCzterospadowy
Kąt nach. dachu25°

Instalacja grzewcza

Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej

Zawartość projektu

Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).

Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.

We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.

Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:

wynikające z dostosowania budynku do warunków lokalnych
zmiana technologii w zakresie użytych materiałów
zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
zmiana funkcji niektórych pomieszczeń
zmiana wysokości pomieszczeń
przesunięcie lub likwidacja niektórych ścian działowych
zmiana obrysu zewnętrznego budynku
adaptacja poddasza na cele mieszkalne
zmiana wysokości ścian kolankowych
zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
zmiana lukarn na okna połaciowe (lub odwrotnie)
zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
instalacji wewnętrznych
zmiana ilości, wielkości i usytuowania trzonów kominowych
zmiana wielkości i kształtu tarasów zewnętrznych
wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
wykonanie lustrzanego odbicia
likwidacja lub dodanie balkonu
zmiana formy wejścia do budynku
dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
zmiana sposobu użytkowania budynku
zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego

Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
