- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa81.67 m²
- Kondygnacjez poddaszem
- GarażZ wiatą garażową
- DachDwuspadowy
- Kąt nach. dachu30°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom przy Imbirowej 3 N to budynek parterowy z użytkowym poddaszem i wiatą garażową. Przewidziana technologia budowy tradycyjna, murowana, z więźbą o konstrukcji drewnianej. Układ funkcjonalny przewiduje otwartą przestrzeń dzienną, z dużym pokojem i kuchnią oraz 3 sypialnie i 2 łazienki. W Imbirowej 3 N zaprojektowano dodatkowy pokój na parterze, jako sypialnia dla gości. Mieszkańcy do dyspozycji mają zaplecze użytkowo-gospodarcze w postaci kotłowni i garderoby. Modna kolorystyka elewacji została wzbogacona o naturalne dodatki w postaci elewacyjnej cegły, czy drewnianej okładziny. Prosta bryłą, niewielkie rozmiary i przemyślane rozwiązania czynią go tanim i szybkim w budowie oraz oszczędnym w eksploatacji. Dokumentacja zawiera aktualną charakterystykę energetyczną. Doskonale nadaje się na niewielkie działki.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 30°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

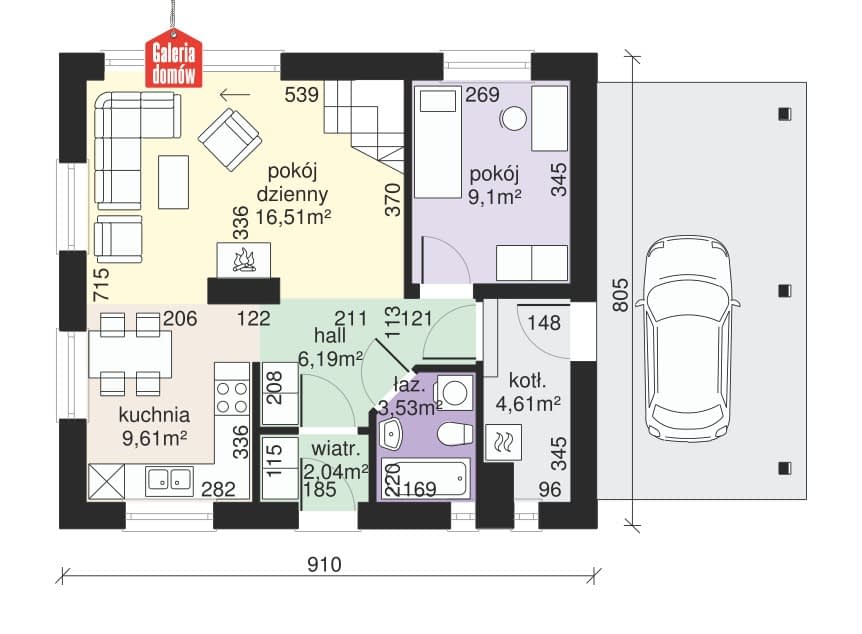

Parter
- 1 - Wiatrołap2.04 m²
- 2 - Hall6.19 m²
- 3 - Kuchnia9.61 m²
- 4 - Pokój dzienny16.51 m²
- 5 - Pokój9.1 m²
- 6 - Kotłownia4.61 m²
- 7 - Łazienka3.35 m²

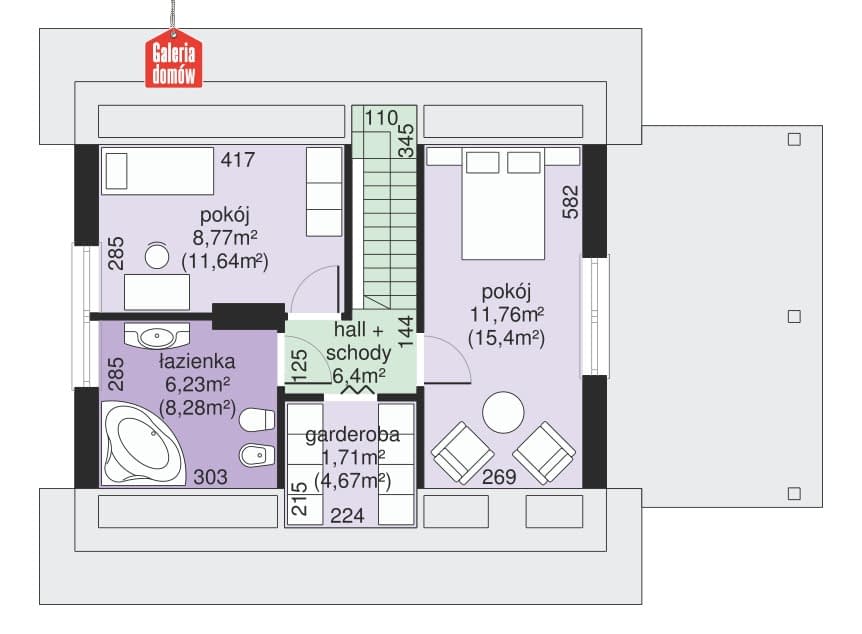

Poddasze
- 8 - Hall + schody6.4 m²
- 9 - Pokój11.76 m²
- 10 - Garderoba1.71 m²
- 11 - Łazienka6.23 m²
- 12 - Pokój8.77 m²

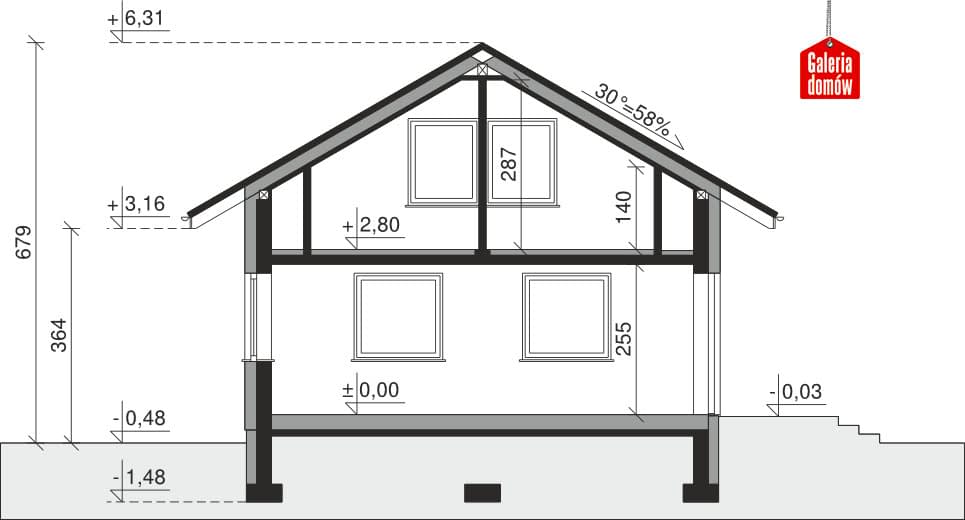

Przekrój

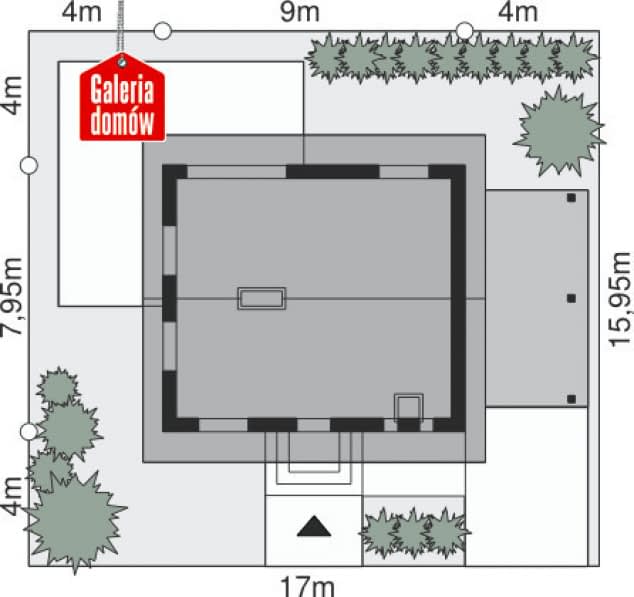

Sytuacja
Dane techniczne
- Powierzchnia użytkowa81.67 m²
- Powierzchnia zabudowy73.77 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi4
- Kubatura414.68 m³
- Wysokość domu6.9 m
- Minimalne wymiary działki17.1 x 16.05m
- GarażZ wiatą garażową
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu30°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
