- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa88 m²
- Kondygnacjez poddaszem
- GarażBez garażu
- DachDwuspadowy
- Kąt nach. dachu45°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom przy Kalinowej 6 to budynek mieszkalny, jednorodzinny z użytkowym poddaszem i dachem dwuspadowym, ustawionym kalenicą prostopadle do drogi. Część dzienna to słoneczny salon i kuchnia. Przestronny livingroom uzupełnia otwarta kuchnia i część przeznaczona na jadalnię. Pozostałe elementy parteru to dodatkowy pokój, łazienka i kotłownia.Na poddaszu zaprojektowano 3 sypialnie oraz łazienkę. Budynek projektowany w technologii tradycyjnej, murowanej, z ogrzewaniem gazowym. Opracowany wg warunków technicznych WT 2021. Dom jest tani w realizacji, szybki w budowie, energooszczędny i ekonomiczny w użytkowaniu. Doskonałe wybór dla 4-5 osobowej rodziny.Konstrukcja
Ściany zewnętrzne: pustak 18 cm, styropian 15 cm.Ściany nośne: pustak 18 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 45°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

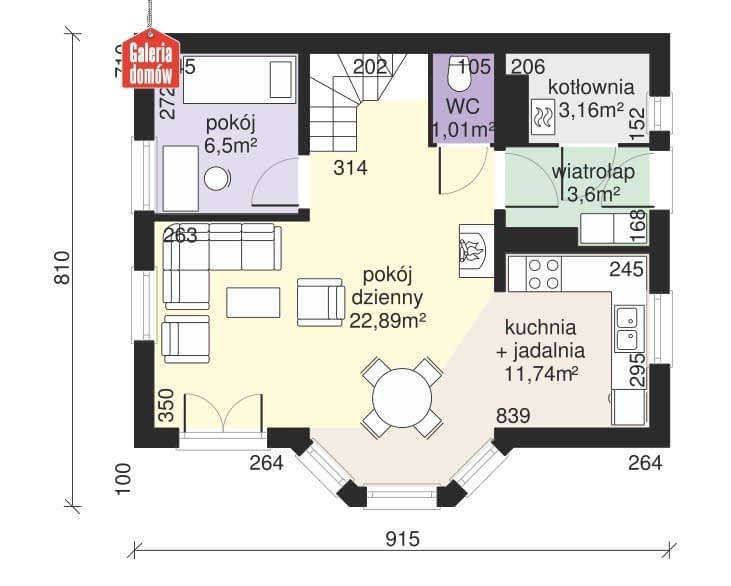

Parter
- 1 - wiatrołap3.6 m²
- 2 - kuchnia + jadalnia11.74 m²
- 3 - pokój dzienny22.89 m²
- 4 - pokój6.5 m²
- 5 - toaleta1.01 m²
- 6 - kotłownia3.16 m²

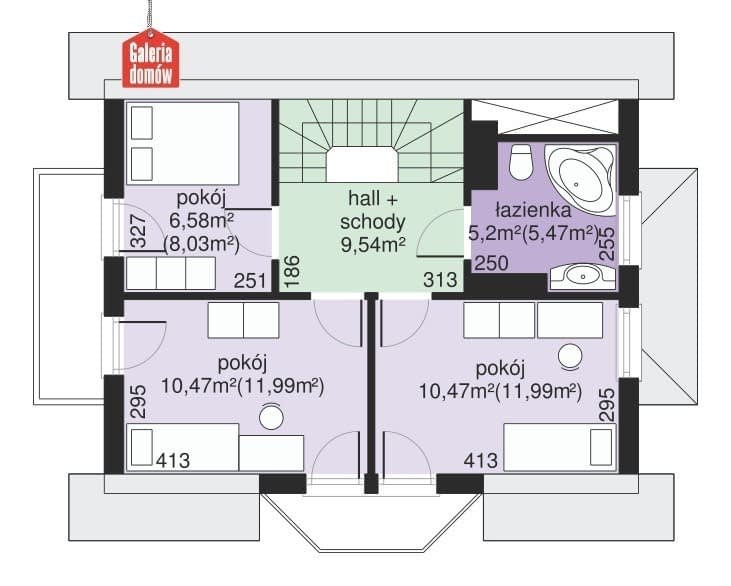

Poddasze
- 1 - hall + schody9.54 m²
- 2 - łazienka5.2 m²
- 3 - pokój10.47 m²
- 4 - pokój10.47 m²
- 5 - pokój6.58 m²

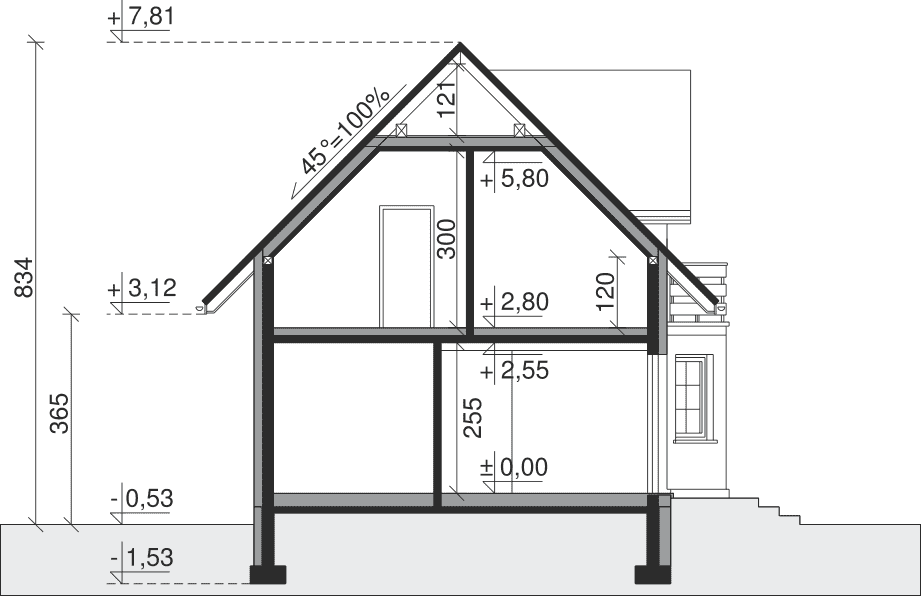

Przekrój

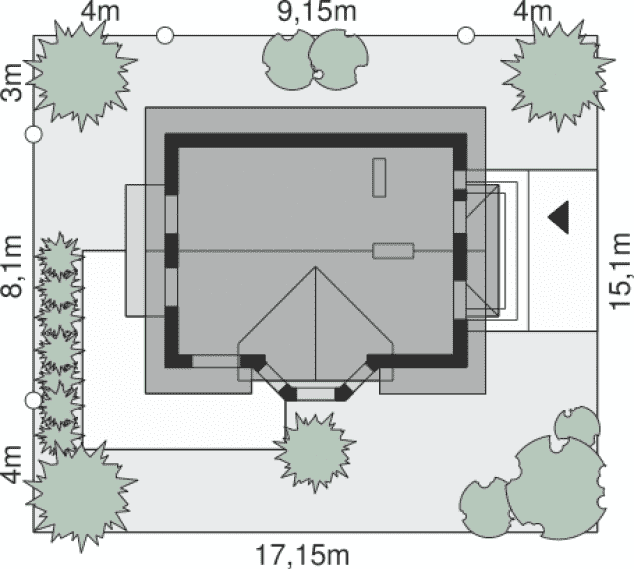

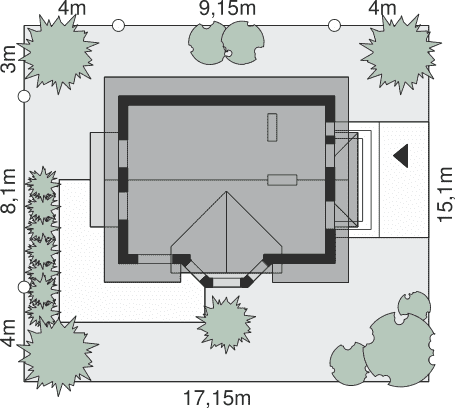

Sytuacja
Dane techniczne
- Powierzchnia użytkowa88 m²
- Powierzchnia zabudowy68.28 m²
- KominekTak
- Liczba łazienek2
- Liczba pokoi5
- Kubatura424.02 m³
- Wysokość domu8.34 m
- Minimalne wymiary działki17.15 x 15.1m
- GarażBez garażu
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu45°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
