- Typ projektuWolnostojący
- StylNowoczesny
- Powierzchnia użytkowa159.01 m²
- KondygnacjeParterowy
- GarażDwustanowiskowy
- DachCzterospadowy
- Kąty nach. dachu25°, 2°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Dom przy Makowej 5 jest projektem parterowego domu zawierającym układ dużych, wygodnych pomieszczeń, rozmieszczonych na jednej kondygnacji. Przestronne wnętrza są doświetlone panoramicznymi oknami. Dom dostosowany jest do lokalizacji na działkach z wjazdem od południowej strony. Estetyczny wygląd elewacji opiera się o zestaw elementów architektonicznych utrzymanych w palecie barw opartej o gamę szarości i brązów. Białe ściany kontrastując z ciemnym, grafitowym dachem, dodają wyrazistości, czystości i elegancji. Projekt jest dostępny w sprzedaży także w wariancie z dachem o nachyleniu połaci 30 stopni.Konstrukcja
Ściany zewnętrzne: pustak 30 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 25°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

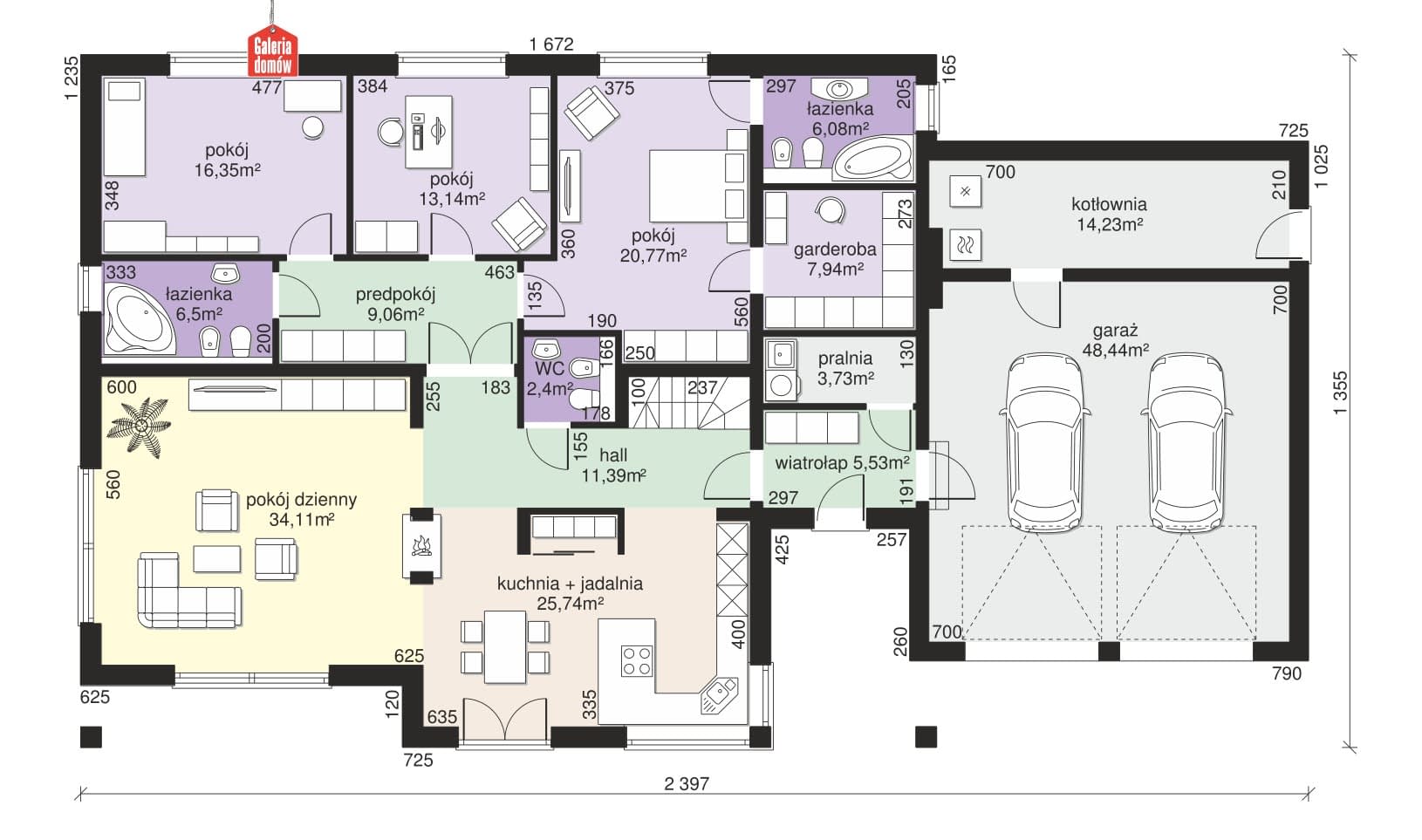

Parter
- 1 - Wiatrołap5.53 m²
- 2 - Hall11.39 m²
- 3 - Kuchnia + jadalnia25.74 m²
- 4 - Pokój dzienny34.11 m²
- 5 - Przedpokój9.06 m²
- 6 - Łazienka6.5 m²
- 7 - Pokój16.35 m²
- 8 - Pokój13.14 m²
- 9 - Pokój20.77 m²
- 10 - WC2.4 m²
- 11 - Łazienka6.08 m²
- 12 - Garderoba7.94 m²
- 13 - Pralnia3.73 m²
- 14 - Kotłownia14.23 m²
- 15 - Garaż48.44 m²

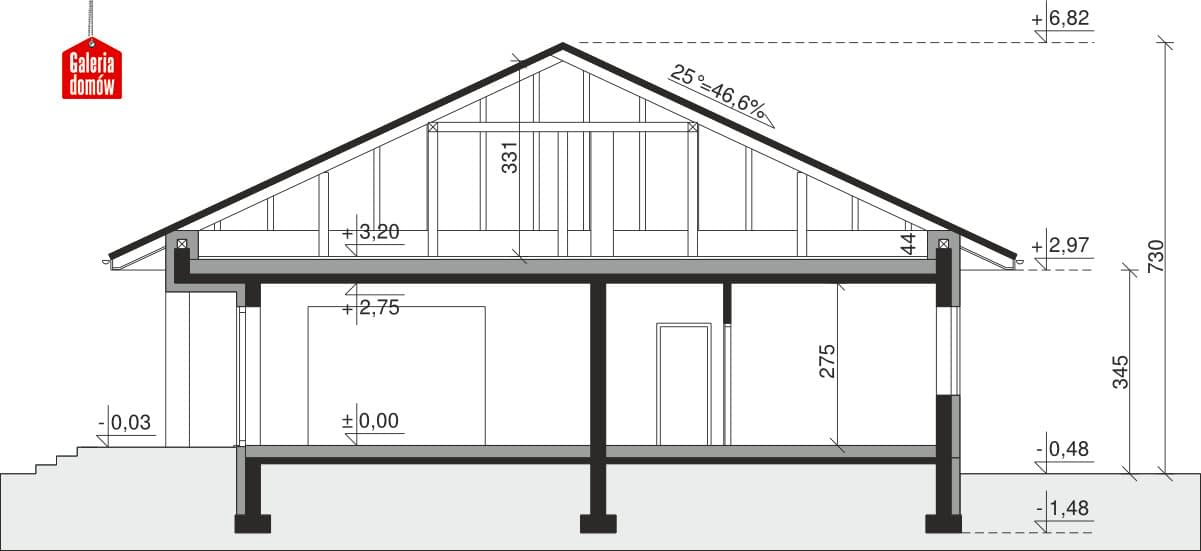

Przekrój

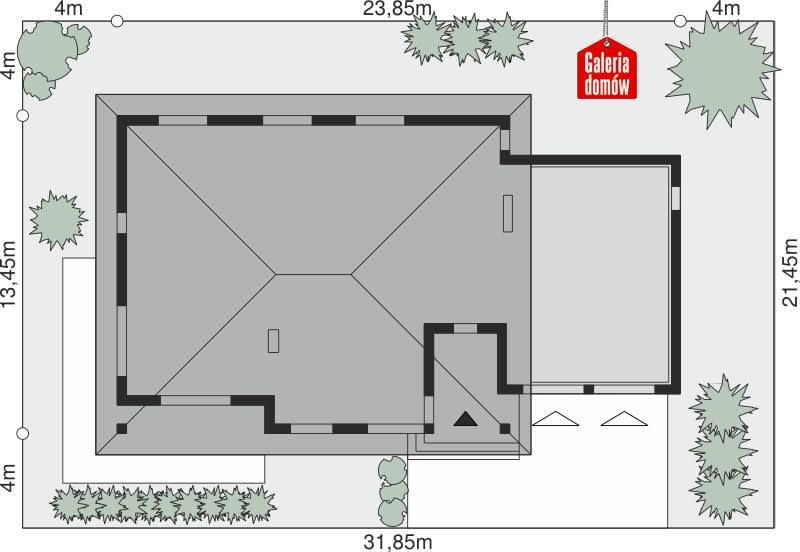

Sytuacja
Dane techniczne
- Powierzchnia użytkowa159.01 m²
- Powierzchnia zabudowy301.99 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi4
- Kubatura1054.84 m³
- Wysokość domu7.3 m
- Minimalne wymiary działki31.97 x 21.55m
- GarażDwustanowiskowy
- Rodzaj dachuCzterospadowy
- Kąty nach. dachu25°, 2°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
