Dom przy Pastelowej 18 D bis

3 190 zł

Projekt domu Dom przy Pastelowej 18 D bis

Autor projektu:Galeria domów
Gratis do projektów: zestaw umów, zgoda na zmiany w projekcie. Darmowa dostawa za 0 zł.
3 190 zł
Zadaj pytanie
  • Typ projektuWolnostojący
  • StylNowoczesny
  • Powierzchnia użytkowa110 m²
  • KondygnacjeParterowy
  • GarażJednostanowiskowy
  • DachDwuspadowy
  • Kąt nach. dachu30°
  • Odbicie lustrzaneTak
  • Czas realizacjimax. czas realizacji 10 dni
  • Zobacz więcej >

Zadzwoń do konsultanta

Godziny pracy: Pon. - Pt.8:00 - 16:00

Opis

Zgodność z WT 2021 i Eurokodami

Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.

Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.

Opis projektu

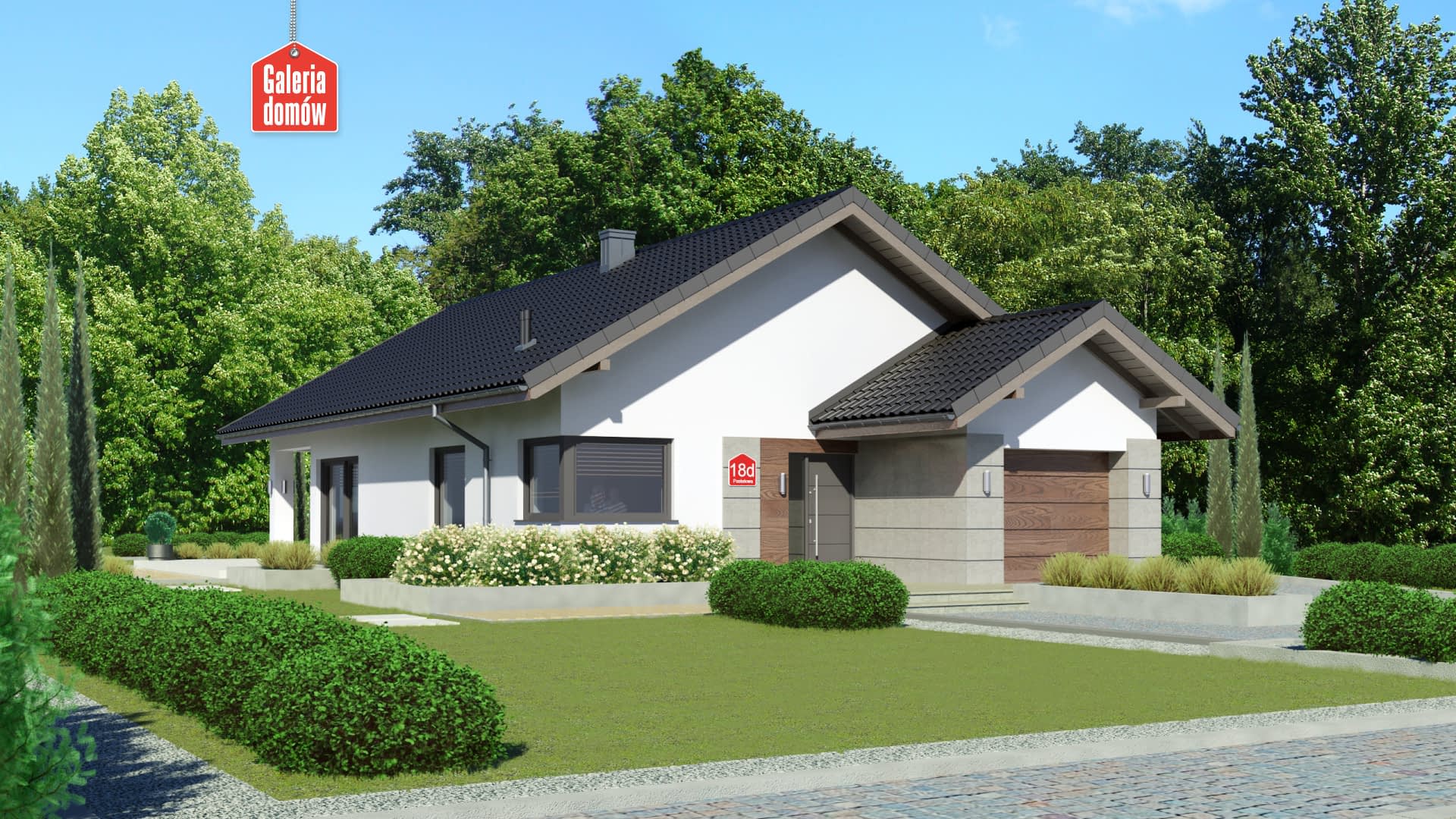

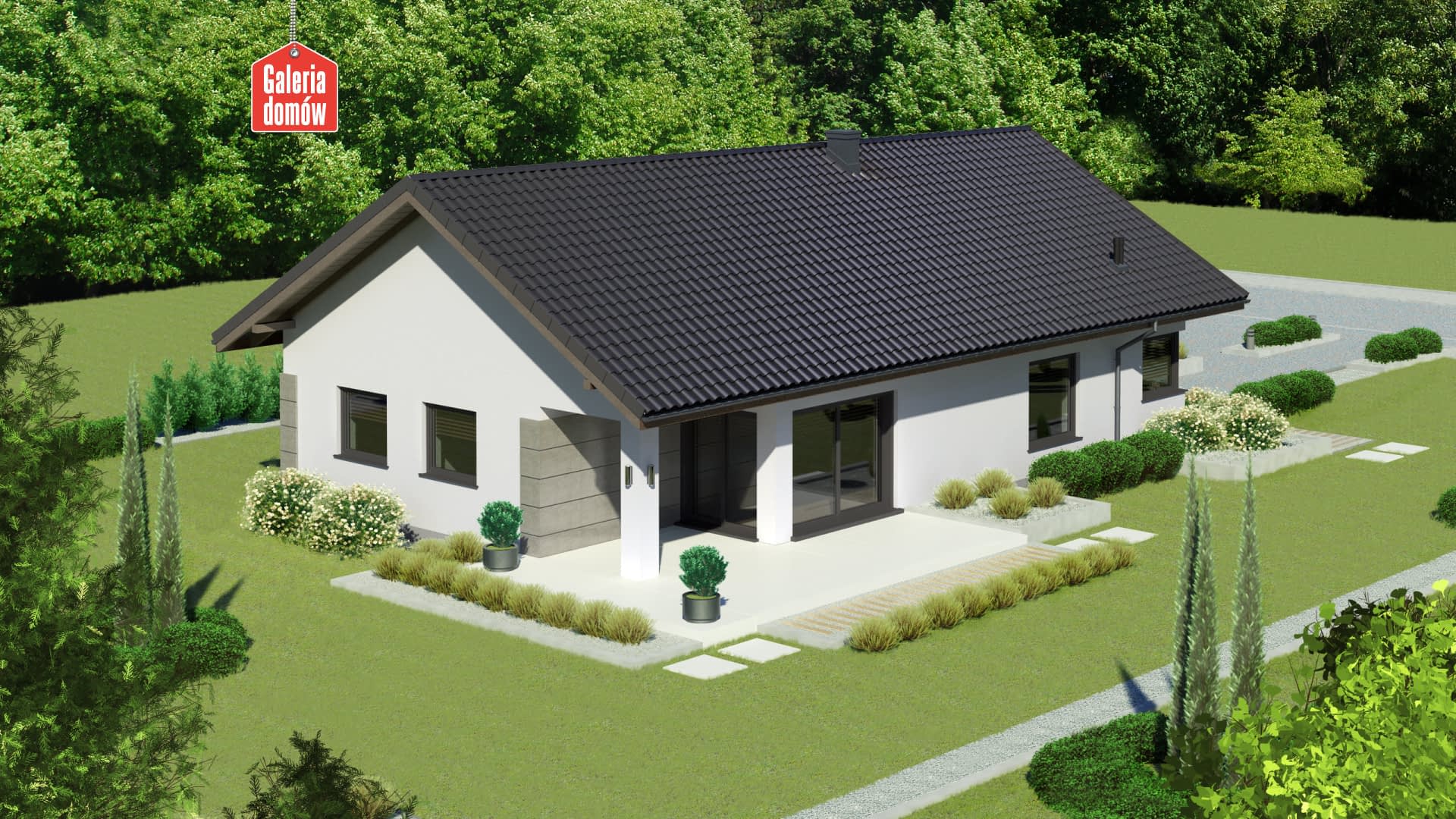

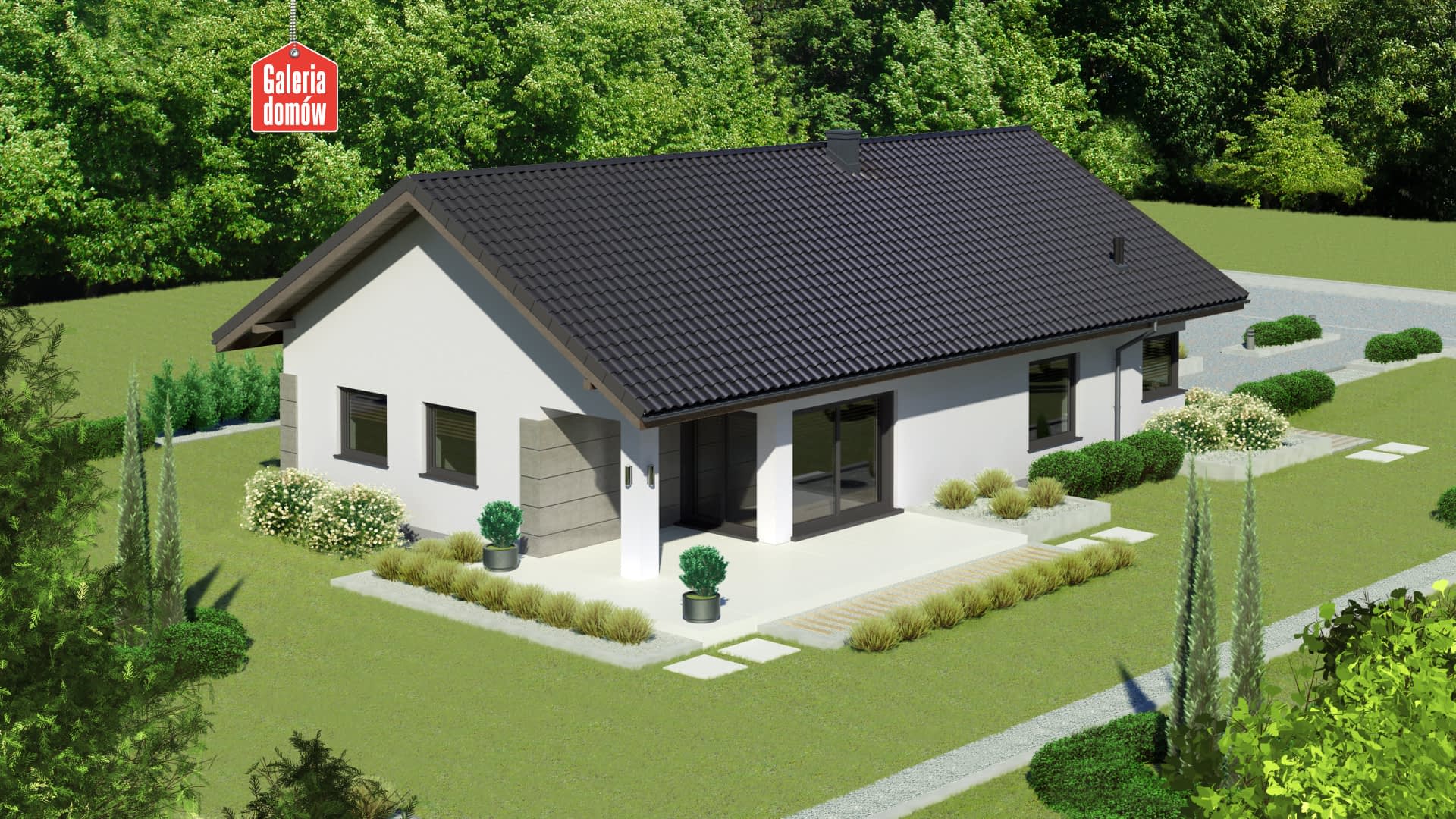

Pastelowa 18 D Bis to dom na wąska działkę z pojedynczym garażem w bryle budynku. Dom z dachem dwuspadowym o kącie nachylenia 30 stopni. Zaprojektowany w technologii tradycyjnej, murowanej z więźbą drewnianą. Projekt zawiera solary i rekuperację. Część dzienna to słoneczny salon z kominkiem, jasna kuchnia i jadalnia. Strefa pobytu nocnego to trzy sypialnie i dwie łazienki. Układ funkcjonalny uzupełnia pojedynczy garaż i kotłownia. Dom posiada zadaszony taras z tyłu budynku. Nowoczesna stylistyka wykończenia i modne kolory sprawią, iż dom elegancko wyróżni się z otoczenia. Doskonała propozycja dla 4-5 osobowej rodziny.

Konstrukcja

Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.
Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 30°, pokrycie - dachówka ceramiczna lub betonowa.

Rzuty

Parter

  • 1 - wiatrołap5.19 m²
  • 2 - hall5.79 m²
  • 3 - kuchnia + jadalnia20.2 m²
  • 4 - pokój dzienny26.41 m²
  • 5 - pokój10.04 m²
  • 6 - pokój14.04 m²
  • 7 - pokój10 m²
  • 8 - korytarz7.78 m²
  • 9 - łazienka6.64 m²
  • 10 - toaleta3.91 m²
  • 11 - kotłownia5.15 m²
  • 12 - garaż17.97 m²

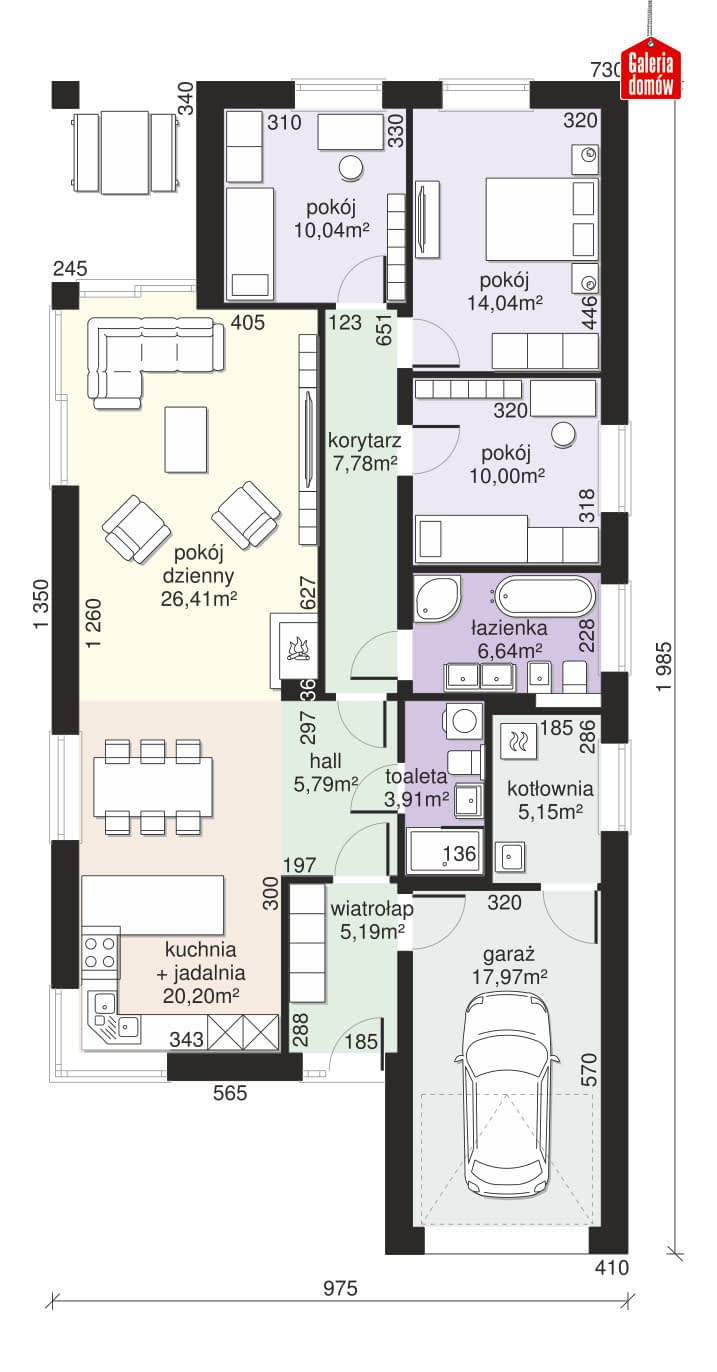

Rzut projektu Dom przy Pastelowej 18 D bis - Parter

Przekrój

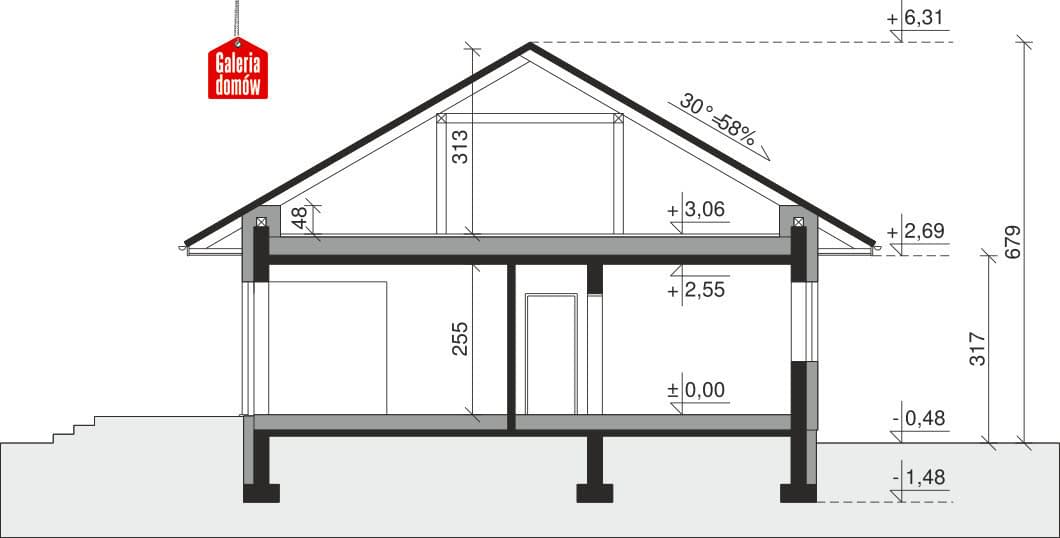

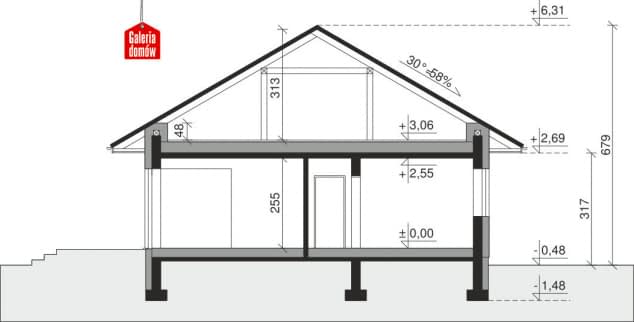

Rzut projektu Dom przy Pastelowej 18 D bis - Przekrój

Sytuacja

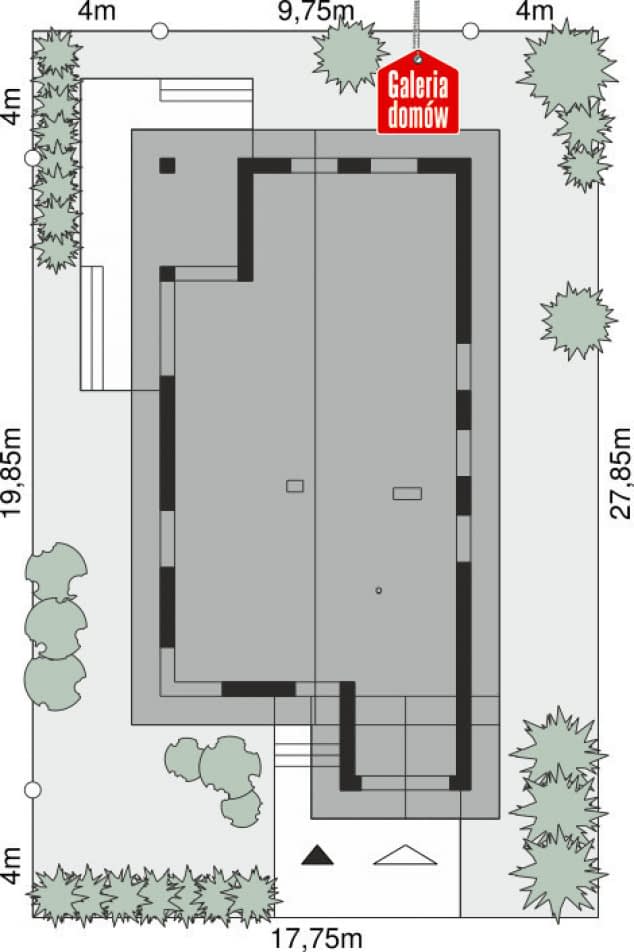

Rzut projektu Dom przy Pastelowej 18 D bis - Sytuacja

Dane techniczne

  • Powierzchnia użytkowa110 m²
  • Powierzchnia zabudowy177.76 m²
  • KominekTak
  • Liczba łazienek2
  • Liczba pokoi4
  • Kubatura629.27 m³
  • Wysokość domu6.81 m
  • Minimalne wymiary działki27.85 x 17.75m
  • GarażJednostanowiskowy
  • Rodzaj dachuDwuspadowy
  • Kąt nach. dachu30°

Instalacja grzewcza

  • Instalacja grzewczagazowe + paliwo stałe, instalacja solarna, instalacja wentylacji mechanicznej

Zawartość projektu

Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).

Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.

We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.

Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:

  • wynikające z dostosowania budynku do warunków lokalnych
  • zmiana technologii w zakresie użytych materiałów
  • zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
  • zmiana funkcji niektórych pomieszczeń
  • zmiana wysokości pomieszczeń
  • przesunięcie lub likwidacja niektórych ścian działowych
  • zmiana obrysu zewnętrznego budynku
  • adaptacja poddasza na cele mieszkalne
  • zmiana wysokości ścian kolankowych
  • zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
  • zmiana lukarn na okna połaciowe (lub odwrotnie)
  • zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
  • instalacji wewnętrznych
  • zmiana ilości, wielkości i usytuowania trzonów kominowych
  • zmiana wielkości i kształtu tarasów zewnętrznych
  • wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
  • dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
  • wykonanie lustrzanego odbicia
  • likwidacja lub dodanie balkonu
  • zmiana formy wejścia do budynku
  • dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
  • zmiana sposobu użytkowania budynku
  • zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego

Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
