Projekt domu Dom przy Przyjaznej 2
Rabat -370 zł
+1
Promocja ważna do
30-04-2024
- Typ projektuWolnostojący
- StylTradycyjny
- Powierzchnia użytkowa125 m²
- Kondygnacjez poddaszem
- GarażDwustanowiskowy
- DachDwuspadowy
- Kąt nach. dachu42°
- Odbicie lustrzaneTak
- Czas realizacjimax. czas realizacji 10 dni Zobacz więcej >
Opis
Zgodność z WT 2021 i Eurokodami
Ze względu na dostosowywanie projektu do standardu WT 2021, czas realizacji może się różnić od standardowego.
Skontaktuj się z nami aby poznać szczegóły dotyczące wybranego projektu.
Opis projektu
Poczucie bezpieczeństwa zyskuje się wtedy, gdy wszystko jest pod kontrolą. To samo można powiedzieć o projekcie Domu przy Przyjaznej 2. W tym domu nic nie jest przypadkowe. Zaprojektowany wykusz pozwala umieścić powyżej lukarnę, której zadaniem jest właściwe oświetlenie pokoju na poddaszu. Wejście do domu pełni funkcję reprezentacyjną, ale jednocześnie zadaszone balkonem chroni przed opadami atmosferycznymi. Konsekwencja i zasady pozwoliły stworzyć projekt bliski ideału. Wierzymy, że przypadnie on Państwu do gustu.Konstrukcja
Ściany zewnętrzne: pustak 25 cm, styropian 20 cm.Ściany nośne: pustak 25 cm.
Strop: monolityczny żelbetowy.
Dach: kąt nachylenia 42°, pokrycie - dachówka ceramiczna lub betonowa.
Rzuty

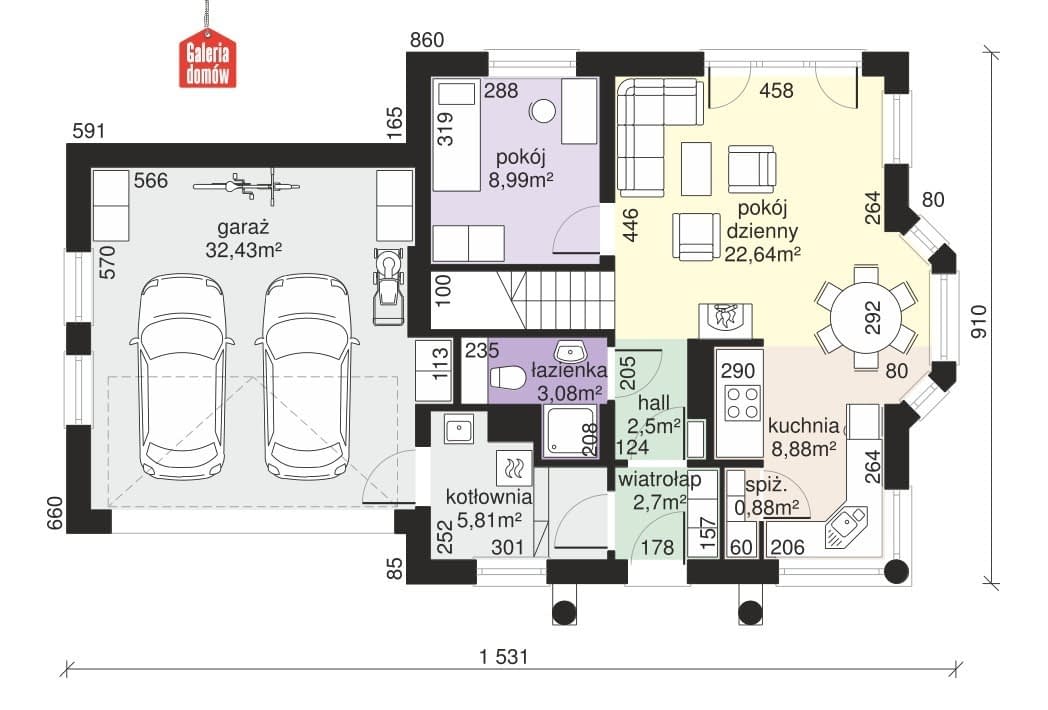

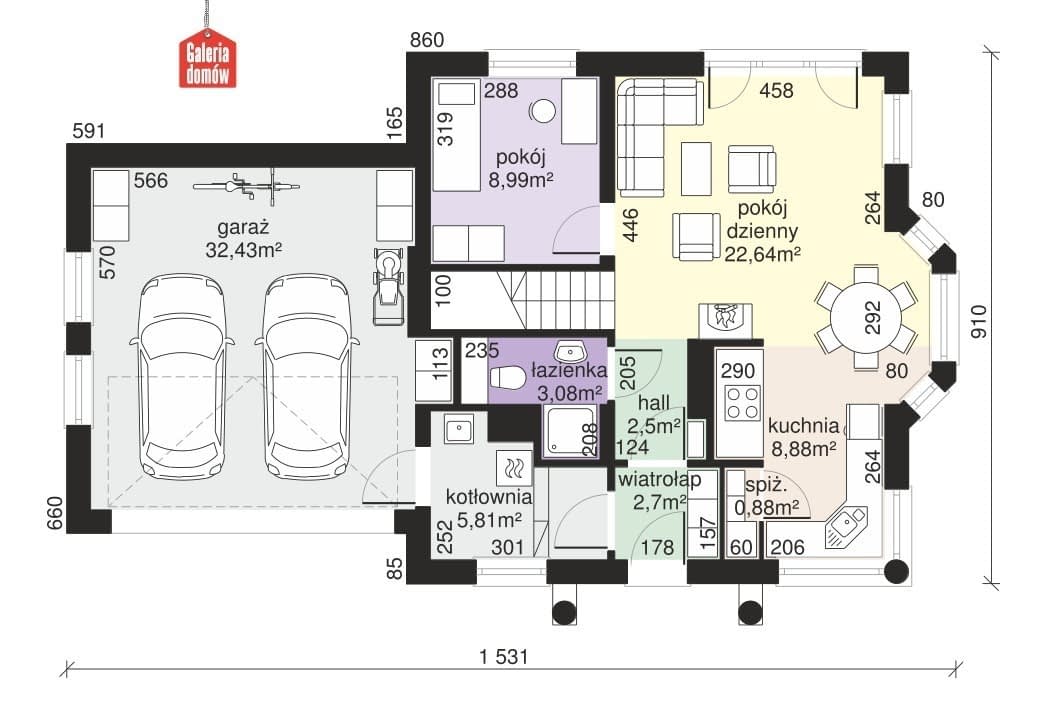

Parter
- 1 - Wiatrołap2.7 m²
- 2 - Kotłownia + pralnia5.81 m²
- 3 - Garaż32.43 m²
- 4 - Łazienka3.08 m²
- 5 - Hall2.5 m²
- 6 - Pokój8.99 m²
- 7 - Pokój dzienny22.64 m²
- 8 - Kuchnia8.88 m²
- 9 - Spiżarnia0.88 m²

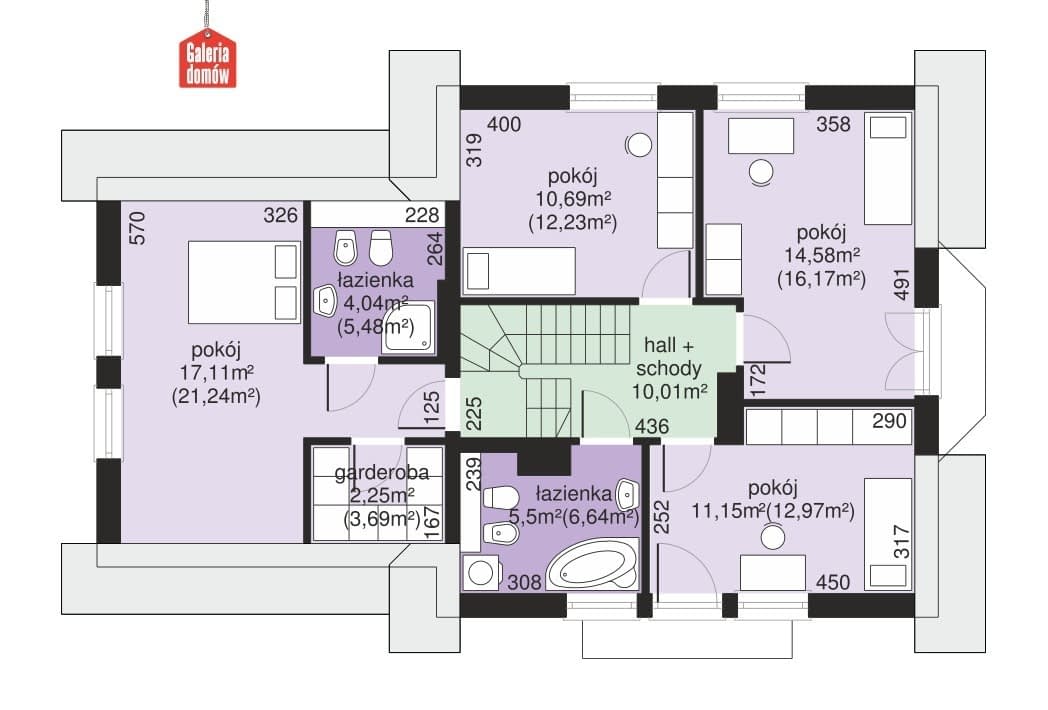

Poddasze
- 10 - Hall + schody10.01 m²
- 11 - Łazienka5.5 m²
- 12 - Garderoba2.25 m²
- 13 - Pokój17.11 m²
- 14 - Łazienka4.04 m²
- 15 - Pokój10.69 m²
- 16 - Pokój14.58 m²
- 17 - Pokój11.15 m²

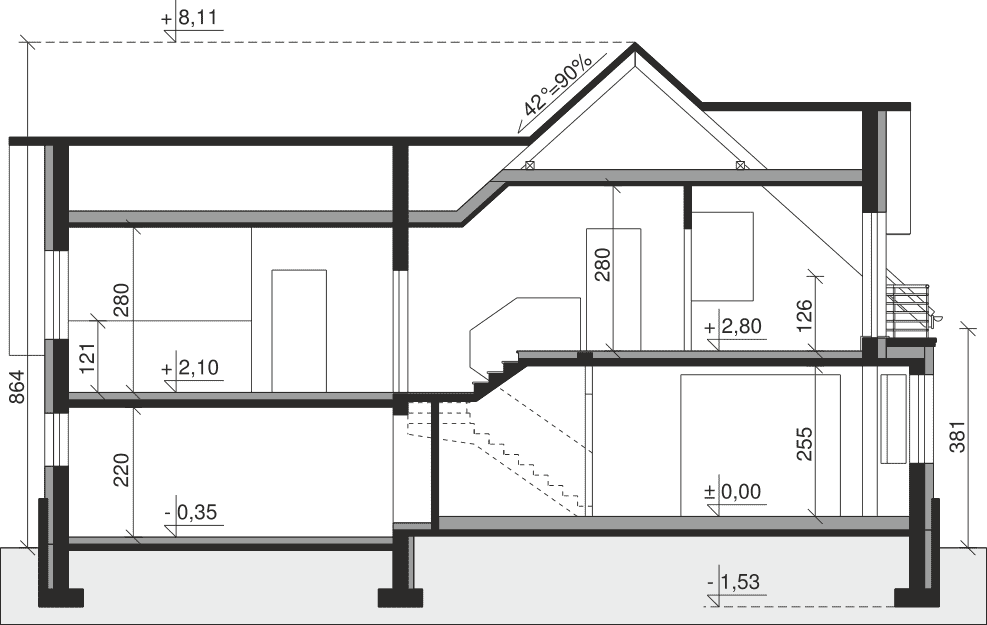

Przekrój

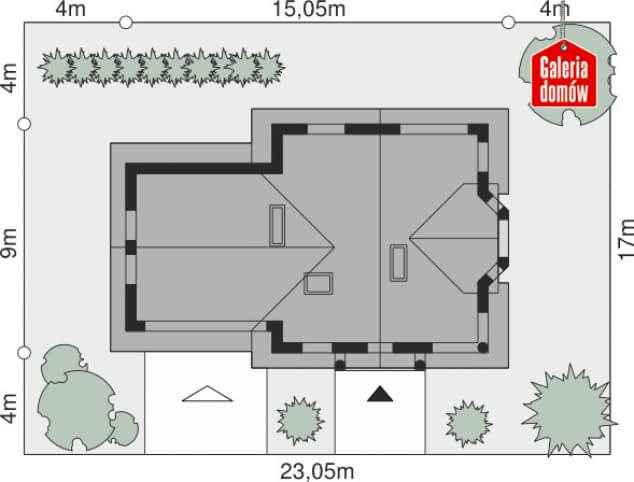

Sytuacja
Dane techniczne
- Powierzchnia użytkowa125 m²
- Powierzchnia zabudowy120.38 m²
- KominekTak
- Liczba łazienek3
- Liczba pokoi6
- Kubatura685.7 m³
- Wysokość domu8.67 m
- Minimalne wymiary działki23.31 x 17.1m
- GarażDwustanowiskowy
- Rodzaj dachuDwuspadowy
- Kąt nach. dachu42°
Instalacja grzewcza
- Instalacja grzewczainstalacja solarna, instalacja wentylacji mechanicznej
Zawartość projektu
Każdy egzemplarz dokumentacji składa się z z 6 egzemplarzy.Architekt wykonujący przystosowanie projektu gotowego tworzy projekt budowlany składający się z dwóch części - projektu architektoniczno-budowlanego (3 egzemplarze) oraz projektu technicznego (3 egzemplarze).
Projekt gotowy zawiera:
-projekt architektoniczny - zawierający opis oraz rysunki techniczne,
-projekt konstrukcyjny - składający się z opisu, obliczeń statycznych, rysunków oraz zestawień stali konstrukcyjnej i elementów więźby
-projekt wewnętrznych instalacji sanitarnych i grzewczych obejmujący instalacje: c.o., wodną, kanalizacyjną i gazową - zawierający opis, rysunki techniczne i zestawienia materiałów
-projekt wewnętrznej instalacji elektrycznej i odgromowej - składający się z opisu oraz rysunków technicznych.
We wszystkich egzemplarzach znajdą Państwo dołączony komplet uprawnień oraz niezbędne zaświadczenia projektantów o wpisach do izb zawodowych.
Zgoda na zmiany w pełnym zakresie dołączana jest automatycznie do projektu gotowego. Projektant dokonujący adaptacji projektu może wprowadzić następujące zmiany:
- wynikające z dostosowania budynku do warunków lokalnych
- zmiana technologii w zakresie użytych materiałów
- zmiana ilości, wielkości i usytuowania otworów okiennych i drzwiowych
- zmiana funkcji niektórych pomieszczeń
- zmiana wysokości pomieszczeń
- przesunięcie lub likwidacja niektórych ścian działowych
- zmiana obrysu zewnętrznego budynku
- adaptacja poddasza na cele mieszkalne
- zmiana wysokości ścian kolankowych
- zmiana geometrii połaci dachowych: kąta nachylenia, ilości i układu połaci dachowych (np. zmiana z wielospadowego, na dwuspadowy lub odwrotnie)
- zmiana lukarn na okna połaciowe (lub odwrotnie)
- zmiany szerokości biegów schodowych, liczby stopni i wymiarów schodów
- instalacji wewnętrznych
- zmiana ilości, wielkości i usytuowania trzonów kominowych
- zmiana wielkości i kształtu tarasów zewnętrznych
- wprowadzenie częściowego (całkowitego) podpiwniczenia budynku lub rezygnacja z podpiwniczenia
- dobudowanie garażu (wiaty garażowej) lub rezygnacja z garażu
- wykonanie lustrzanego odbicia
- likwidacja lub dodanie balkonu
- zmiana formy wejścia do budynku
- dobudowa do istniejącego budynku lub zestawienie w zabudowie bliźniaczej
- zmiana sposobu użytkowania budynku
- zmiany w układzie konstrukcji budynku na podstawie opracowania przez uprawnionego inżyniera budownictwa lądowego
Zmiany powyższe powinny być zaznaczone kolorem czerwonym w projekcie gotowym i podpisane przez osobę uprawnioną. W uzasadnionych przypadkach należy wykonać rysunki zamienne. Za zakres i poprawność przystosowania projektu gotowego (w tym wprowadzonych zmian) oraz za jego zgodność z obowiązującymi normami i przepisami budowlanymi w dniu składania projektu do zatwierdzenia, odpowiedzialność ponosi projektant przystosowujący projekt gotowy. Obowiązki z tytułu sprawowania nadzoru autorskiego przyjmuje na siebie projektant przystosowujący projekt gotowy.
